RICAMBI ALTO/ALTO-PIEGHEVOLE
Trabattello Alto / Alto Pieghevole Facal · EN1004-1:2021 + D.Lgs.81/2008 · 200 kg/m² · Made in Italy
Ricambi e moduli
Ricambi e moduli
per il tuo Alto Facal
Componenti originali Facal per il trabattello modulare Alto (M1+M2+M3) e Alto Pieghevole (M1/P+M2+M3). I moduli M2 e M3 sono identici per entrambe le versioni. Montanti 25×65mm, piano 68×141cm Eurodeck, 4 stabilizzatori telescopici, portata 200 kg/m², EN1004-1:2021 senza zavorra né ancoraggio.
✔ Originali Facal
✔ EN1004-1:2021
✔ 200 kg/m² — Classe 3
✔ No zavorra · No ancoraggio
⚠ Uso zoppo su scale: possibile solo con M1 standard, vietato con M1/P Pieghevole Il manuale Facal indica esplicitamente: "Posizione zoppo: non possibile su versione pieghevole". Se devi lavorare su scale o superfici con dislivello, devi scegliere la versione con Modulo M1 standard — il Modulo M1/P Pieghevole non lo consente per nessun dislivello.
Modulo M1 standard vs M1/P Pieghevole — le differenze che contano per i ricambi
La scelta tra versione standard e pieghevole si fa al momento dell'acquisto del Modulo 1 — i moduli M2 e M3 che si aggiungono sopra sono identici per entrambe le versioni. Identificare correttamente quale base possiedi è il primo passo per ordinare il ricambio giusto.
Cod. M1 · kg 31 · 1 collo Modulo M1 — Base Standard Configurazioni ALTO205 (solo M1) · ALTO410 (M1+M2) · ALTO620 (M1+M2+M3)

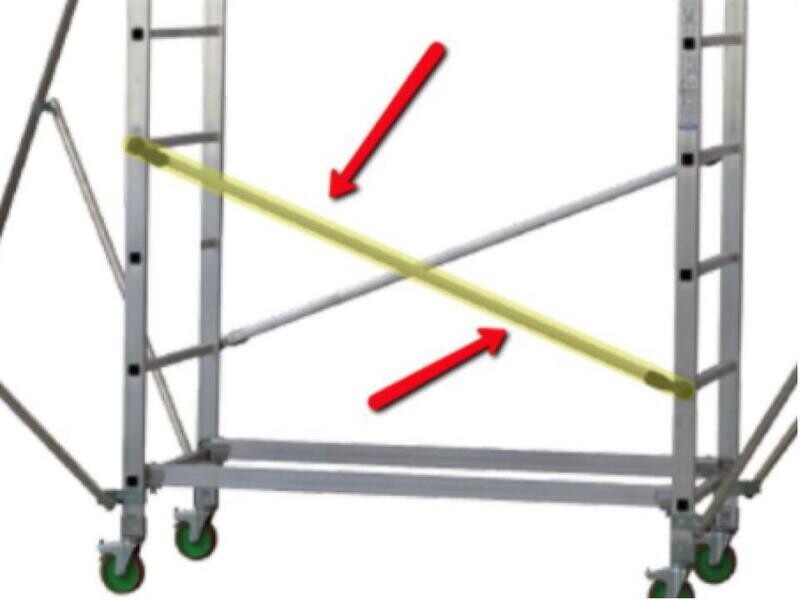

Contiene: 2 spalle base 6GR con ruote, 4 ruote Ø125mm con freno, 2 diagonali, 2 traverse di base, 1 piano con botola Eurodeck Uso zoppo su scale: ✔ Possibile — dislivello fino a 120cm Cancelletto: Non incluso Barre stabilizzatrici: Nella base — orizzontali e verticali Identificazione rapida: base senza cancelletto laterale di sicurezza
Cod. M1/P · kg 31 · 1 collo Modulo M1/P — Base Pieghevole Configurazioni ALTO205/P (solo M1/P) · ALTO410/P (M1/P+M2) · ALTO620/P (M1/P+M2+M3)
Contiene: 2 spalle base 6GR con ruote, 4 ruote Ø125mm con freno, 2 diagonali, 2 traverse di base, 1 cancelletto di sicurezza, 1 piano con botola Eurodeck ⚠ Uso zoppo su scale: NON POSSIBILE — limitazione di progetto, vedi manuale Cancelletto: ✔ Incluso — esclusivo della versione Pieghevole Cerniere: In alluminio fuso per la struttura pieghevole Identificazione rapida: presenza del cancelletto laterale · il M1/P si adatta ai moduli M2 e M3 tradizionali
Moduli M2 e M3 — identici per standard e Pieghevole
A differenza del Modulo 1, i Moduli M2 e M3 sono gli stessi per entrambe le versioni dell'Alto. Se il tuo modulo M2 o M3 è danneggiato, non devi specificare se hai la versione standard o pieghevole — ordini lo stesso componente.
M2
Modulo 2 — Sopraelevazione con stabilizzatori Cod. M2 · kg 35 · Uguale per Standard e Pieghevole

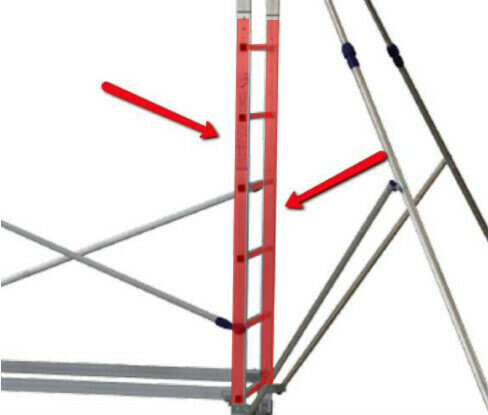

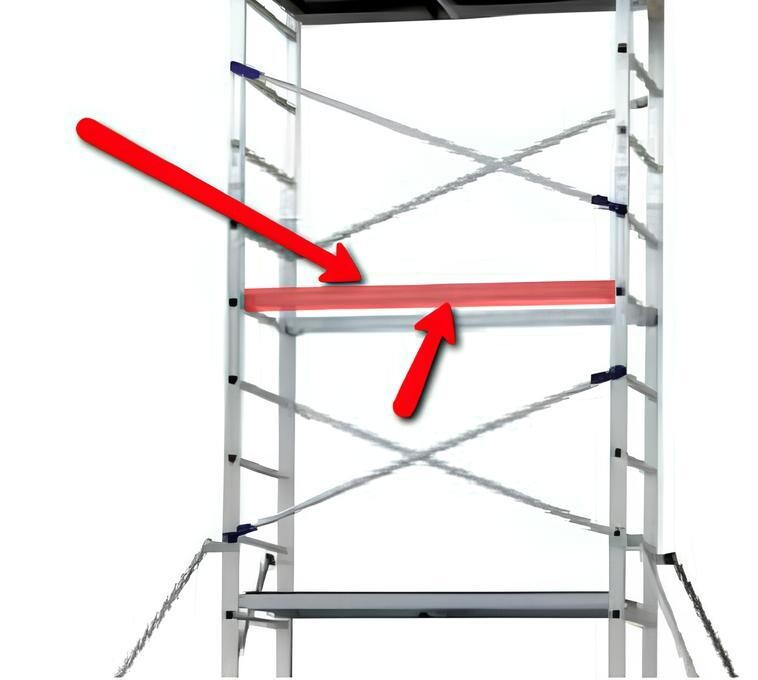

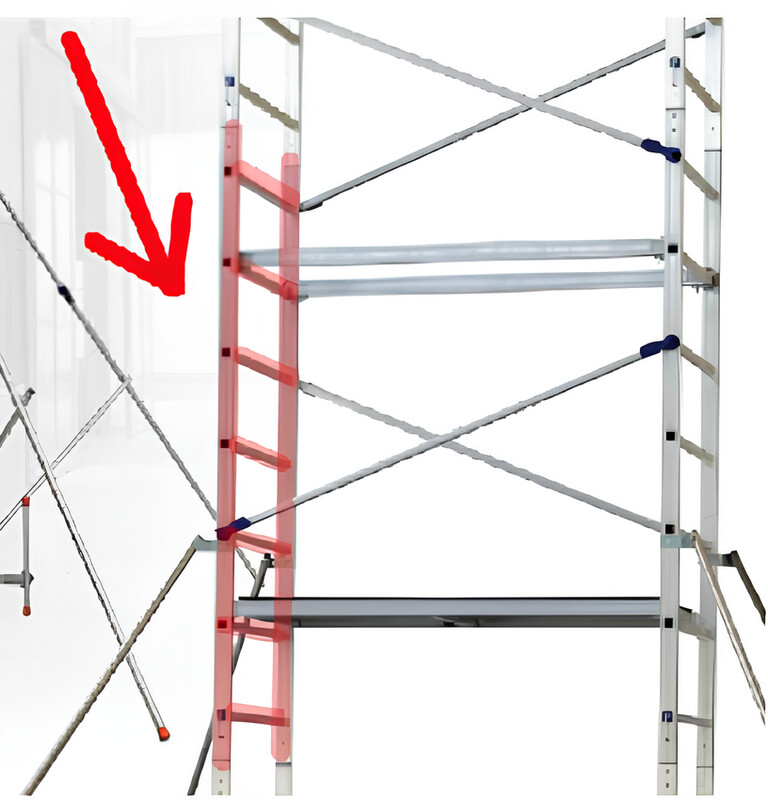

Contiene: 2 spalle intermedie 7 gradini (7GR), 2 diagonali, 6 traverse orizzontali, 4 stabilizzatori telescopici, 1 fascia fermapiedi pieghevole in unico corpo (esclusivo Facal). Pesa 35 kg. Con M1 forma l'ALTO410 (h struttura 4,10m, h lavoro 4,80m). Gli stabilizzatori telescopici sono il componente critico: garantiscono la conformità EN1004 senza zavorra né ancoraggio — se danneggiati, la struttura non è più EN1004. Uguale per M1 Standard e M1/P Pieghevole
M3
Modulo 3 — Sopraelevazione con secondo piano Cod. M3 · kg 24 · Uguale per Standard e Pieghevole
Contiene: 2 spalle intermedie 7 gradini (7GR), 2 diagonali, 2 traverse orizzontali, 1 piano con botola in legno Eurodeck. Pesa 24 kg. Con M1+M2 forma l'ALTO620 (h struttura 6,20m, h lavoro 6,90m). Il piano Eurodeck del M3 è lo stesso del M1 — se è il piano il componente danneggiato, si può ordinare solo il piano senza acquistare l'intero M3. Uguale per M1 Standard e M1/P Pieghevole
AL-SPP

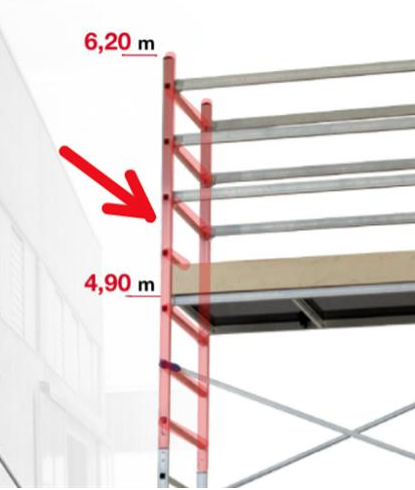

Mezze spalle — coppia a 4 gradini ripiegabili Cod. AL-SPP · kg 8 · Solo su strutture ≤ 6,20m · Compatibile con entrambe le versioni
Coppia di mezze spalle a 4 gradini ripiegabili a 2, permettono di raggiungere in sicurezza altezze non standard. Applicabili su strutture con altezza massima 6,20m — non oltre. Compatibili con entrambe le versioni dell'Alto (base standard M1 e base pieghevole M1/P). Non utilizzabili su strutture che superano i 6,20m. Entrambe le versioni · Max 6,20m
ALT-LIV
Livellatore — compensazione superficie Cod. ALT-LIV · kg 7,5 · Accessorio compatibile con entrambe le versioni
Accessorio per compensare dislivelli di superficie: escursione orizzontale fino a 28cm, verticale fino a 55cm. Compatibile con entrambe le versioni (M1 standard e M1/P pieghevole). Da non confondere con l'uso zoppo su scale: il livellatore serve per superfici irregolari, non per gradini. Entrambe le versioni
Tutte le configurazioni: codice, altezze, moduli e uso zoppo
| Codice | H struttura | H lavoro | Moduli | Peso kg | Zoppo scale |
|---|---|---|---|---|---|
| M1 | 2,05 m | 3,00 m | Solo Modulo 1 | 31 | ✔ |
| M1/P | 2,05 m | 3,00 m | Solo Modulo 1/P (con cancelletto) | 31 | ✘ Non possibile |
| AL410 | 4,10 m | 4,80 m | M1 + M2 | 62 | ✔ |
| AL410/P | 4,10 m | 4,80 m | M1/P + M2 | 66 | ✘ Non possibile |
| AL620 | 6,20 m | 6,90 m | M1 + M2 + M3 | 86 | ✔ |
| AL620/P | 6,20 m | 6,90 m | M1/P + M2 + M3 | 90 | ✘ Non possibile |
I ricambi dell'Alto non sono compatibili con la famiglia Clic/Pinna Facal. L'Alto usa montanti 25×65mm, la famiglia Clic/Pinna usa 24×60mm. Anche i piani di lavoro hanno misure diverse (68×141cm vs 51×143cm). Se stai cercando ricambi per il Clic o il Pinna, vai alla pagina ricambi dedicata.
EN1004-1:2021 — 200 kg/m² senza zavorra né ancoraggio
L'Alto è l'unico trabattello Facal di questa gamma con portata 200 kg/m² (Classe 3 EN1004-1:2021) — superiore ai 150 kg del Clic, Clic-Clac e Pinna. I quattro stabilizzatori telescopici del Modulo M2 sono il componente che garantisce questa conformità senza zavorra né ancoraggio.
01 Portata 200 kg/m² — Classe 3 EN1004-1:2021 · Superiore ai 150 kg/m² della famiglia Clic/Pinna 200 kg/m²

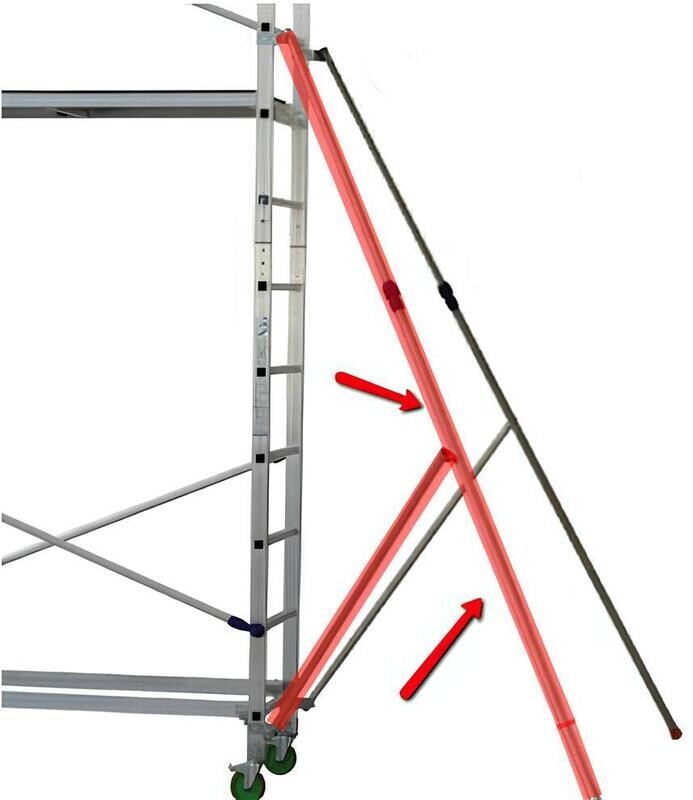

02 Stabilizzatori 4 stabilizzatori telescopici nel M2 — obbligatori per EN1004. Se danneggiati, la struttura perde la conformità normativa Nel Modulo M2
03 Ancoraggio Non obbligatorio su tutta la gamma — né per l'Alto standard né per l'Alto Pieghevole fino a 6,20m di struttura Zero ancoraggio

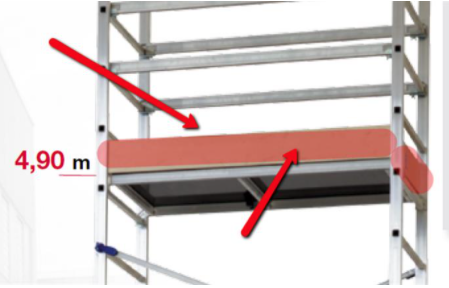

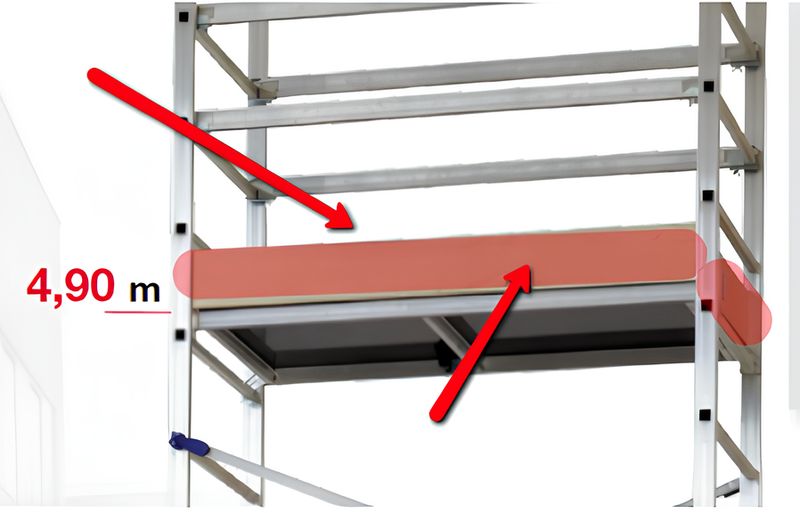

04 Piano Eurodeck Legno melaminico antiscivolo idroresistente, certificato FSC · 68×141cm · Botola passante · Uguale nei Moduli M1, M1/P e M3 FSC · idroresistente
Domande frequenti sui ricambi dell'Alto Facal
La differenza principale è il cancelletto di sicurezza: presente solo nel M1/P. La seconda differenza è l'uso zoppo su scale: possibile solo con il M1 standard, non consentito dal manuale per il M1/P. I moduli M2 e M3 che si aggiungono sopra sono invece identici per entrambe le versioni. Per identificare quale base possiedi: il M1/P ha un cancelletto laterale visibile, il M1 standard no.
No. Il manuale Facal indica esplicitamente che la posizione zoppo non è possibile sulla versione pieghevole. Questa è una limitazione strutturale del Modulo M1/P, non una raccomandazione generica. Se hai bisogno di usare il trabattello su scale o superfici con dislivello, la scelta corretta è l'Alto con base standard M1.
No. I Moduli M2 e M3 sono identici per entrambe le versioni — il Modulo M1/P pieghevole si adatta direttamente ai moduli M2 e M3 tradizionali senza modifiche. Quando ordini un M2 o M3 come ricambio o espansione, non devi specificare se la tua base è standard o pieghevole: il componente è lo stesso.
I 4 stabilizzatori telescopici sono inclusi nel Modulo M2. Sono il componente che garantisce la conformità EN1004-1:2021 senza necessità di zavorra né ancoraggio obbligatorio. Se uno o più stabilizzatori sono danneggiati, il trabattello non soddisfa più i requisiti EN1004 e non può essere utilizzato a quella configurazione senza ancoraggio a parete. Contattaci per il ricambio del singolo stabilizzatore senza dover comprare l'intero Modulo M2.
No. L'Alto usa montanti da 25×65mm mentre il Clic, il Clic-Clac e il Pinna usano montanti da 24×60mm. I componenti strutturali (spalle, diagonali, traverse) non sono intercambiabili tra le due famiglie. Anche i piani di lavoro hanno misure diverse: 68×141cm per l'Alto contro 51×143cm per la famiglia Clic/Pinna. Ordinare un componente della famiglia sbagliata produce un pezzo che non si monta sulla struttura.
Sì. Le mezze spalle (coppia AL-SPP, 4 gradini ripiegabili a 2) sono compatibili con entrambe le versioni dell'Alto — sia con la base standard M1 che con la base pieghevole M1/P. L'unico limite è l'altezza: le mezze spalle si applicano solo su strutture con altezza massima 6,20m. Non utilizzarle su strutture che superano questa altezza.
Sì. Il piano di lavoro in legno Eurodeck melaminico antiscivolo idroresistente (68×141cm, con botola passante) si ordina come ricambio singolo — non è necessario acquistare l'intero modulo se solo il piano è danneggiato. Il piano è lo stesso sia nel Modulo M1/M1/P (base) che nel Modulo M3 (sommità). Contattaci con il codice del tuo trabattello (es. AL620 o AL620/P) per confermare il codice esatto del piano.
Standard o Pieghevole? Dicci il codice del tuo trabattello (es. AL620 o AL620/P) e il modulo o componente da sostituire — identifichiamo il ricambio corretto in pochi minuti.
