RICAMBI DOGE 65
DOGE 65 Facal · Linea Top di Gamma · EN1004-1:2021 + D.Lgs.81/2008 · H operatore fino 10,3m · Garanzia 10 anni
Ricambi e accessori
Ricambi e accessori
per il tuo DOGE 65
Componenti originali Facal per il trabattello professionale DOGE 65 — 8 configurazioni da 3,50 a 9,50m di struttura, versione CEN22 (EN1004-1:2021) e CIT (D.Lgs.81/2008). Blocco saette a molle inox, crocere in alluminio fuso, ruote Ø150mm, garanzia 10 anni.
✔ Linea Top di Gamma Facal
✔ EN1004-1:2021 + D.Lgs.81
✔ 200 kg/m² · 235 kg max/piano
✔ Garanzia 10 anni · 50.000 cicli
I 3 stabilizzatori del DOGE 65 — quale codice ordinare
Il DOGE 65 è il solo trabattello Facal con tre stabilizzatori diversi. La scelta dipende dalla configurazione di altezza e dalla versione normativa. Ordina il codice sbagliato e il ricambio non garantisce la conformità della tua configurazione.

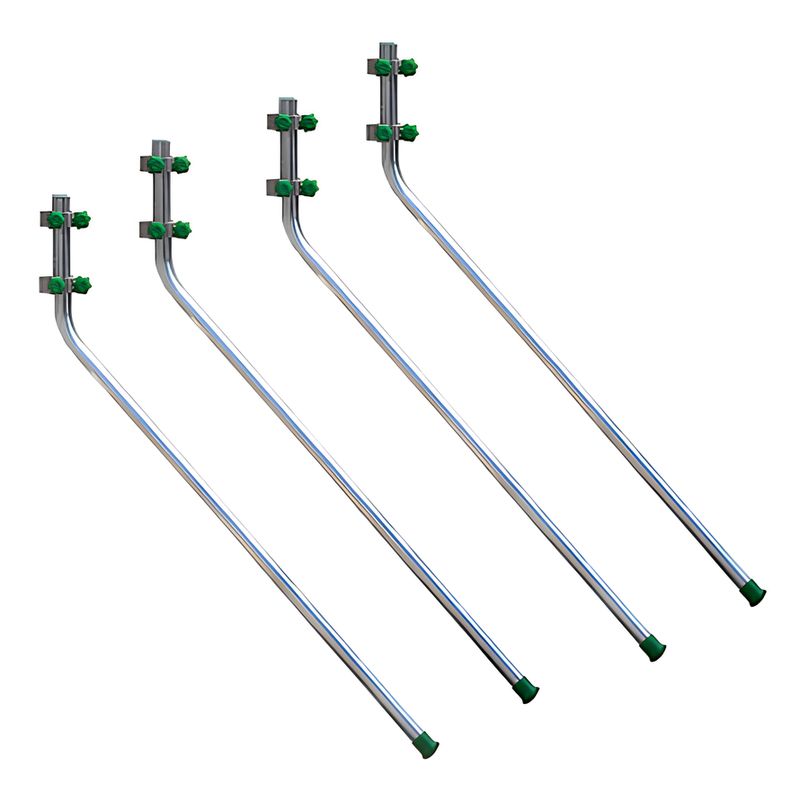

D660 Piccoli · conf. 4 pz + 8 morsetti 1100mm · kg 4 totali D.Lgs.81 solo Anche Alumito
Configurazioni: usabili come aggiunta nelle versioni CIT (D.Lgs.81) — non sufficienti per EN1004 EN1004: non sufficienti — non garantiscono la conformità EN1004-1:2021 Compatibilità: DOGE 65 · Alumito · Doge80

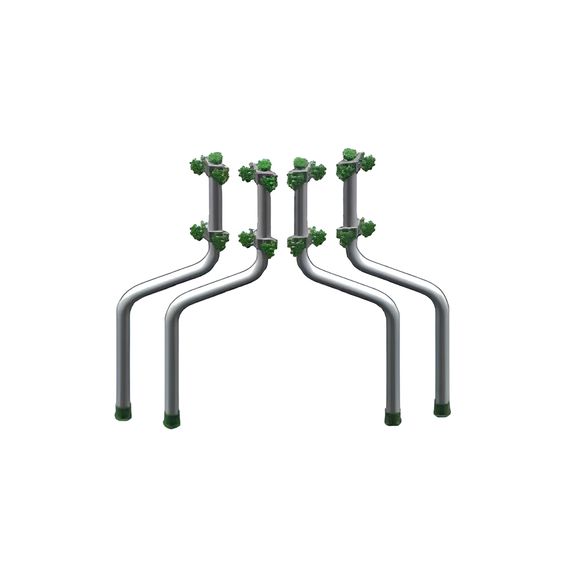

D661 Grandi · conf. 4 pz + 8 morsetti 1320mm · kg 6,8 totali EN1004 da DG6/3 in su Anche Alumito Maxi
Configurazioni CIT: obbligatori dalla configurazione DG6/3CIT in su Configurazioni CEN22: obbligatori in tutte le configurazioni da DG6/3CEN22 in su Compatibilità: DOGE 65 · Alumito Maxi · Doge80
D662 MAXI · conf. 4 pz + 8 morsetti ~1500mm+ · kg 12 totali Solo DOGE 65/80 Configurazioni alte
Quando si usano: configurazioni con altezze elevate o superfici con ampi dislivelli che richiedono la massima base di appoggio Esclusivo: solo DOGE 65 e Doge80 — non presenti nella famiglia Alumito Morsetto ricambio: D672 (condiviso con D660/D661)
Come leggere il manuale per i stabilizzatori: nella tabella configurazioni del manuale DOGE 65, la riga D661 indica il numero di set da 4 stabilizzatori grandi necessari. Nelle versioni CIT le configurazioni DG6/1 e DG6/2 non hanno D661 nella lista — non servono. Dalla DG6/3 in su sono obbligatori. Per le versioni CEN22 i D661 compaiono da DG6/3 in su con la stessa logica. Il morsetto singolo di ricambio per tutti i stabilizzatori è il D672.
D664 vs D671 — il piano che ordini dipende dalla norma e dalla posizione
Sono i due piani del DOGE 65 — simili nell'aspetto ma diversi per obblighi normativi. Ordinarli invertiti significa avere o un piano con fermapiede dove non serve (inutile) o — peggio — un piano di sosta senza fermapiede obbligatorio (non conforme).
D664 · kg 24,5 Piano doppio con fascia fermapiede
Composizione: 3/4 con botola + 1/4 fisso + fascia fermapiede in alluminio inclusa Uso: obbligatorio sul piano di sosta di lavoro — sia versione CIT che CEN22 Norma: la fascia fermapiede da 150mm è obbligatoria sul piano dove si sta a lavorare Quantità: 1 per struttura in tutte le configurazioni

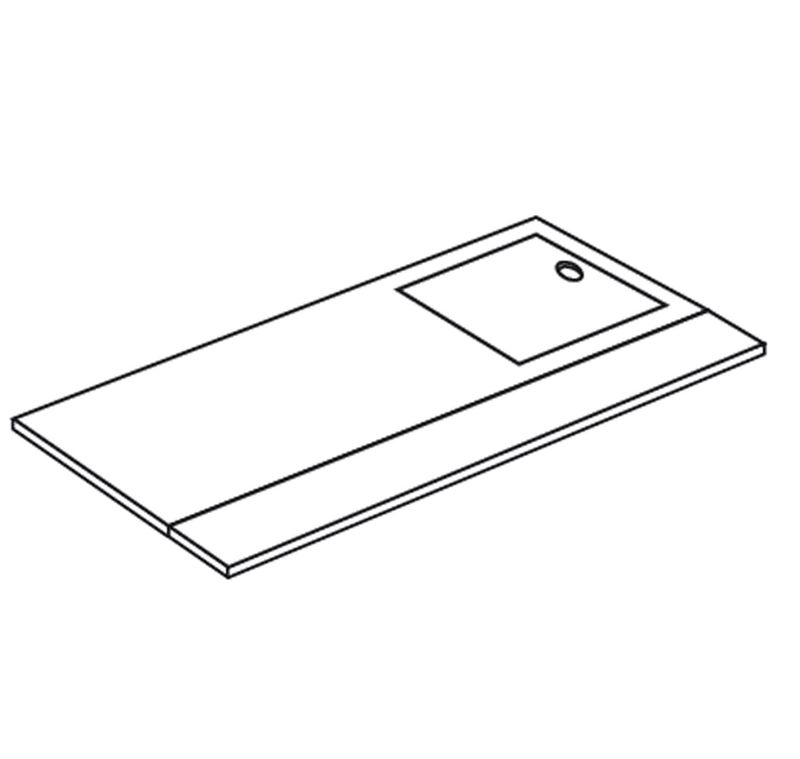

D671 · kg 18,4 Piano doppio senza fascia fermapiede
Composizione: 3/4 con botola + 1/4 fisso — senza fascia fermapiede Uso: solo sui piani di passaggio — non sul piano di sosta di lavoro Versione CIT: piani di passaggio non richiedono fermapiede — D671 è sufficiente con D670 Versione CEN22: richiede sempre il kit D670 su tutti i piani
Blocco saette a molle inox — il sistema esclusivo del DOGE 65
Il DOGE 65 usa un sistema di blocco saette completamente diverso da tutti gli altri trabattelli Facal: né l'espansore a leva del Clic/Pinna, né il tirante dell'Alumito. Le saette si agganciano ai funghi in nylon delle spalle e si bloccano con molle in acciaio inox a scatto istantaneo.
Come funziona il blocco a molla inox — e quando il fungo va sostituito
1 Inserimento saetta La saetta si avvicina al fungo in nylon della spalla — l'aggancio è progettato per essere rapido e senza attrezzi.
2 Scatto molla inox La molla in acciaio inox scatta automaticamente bloccando la saetta al fungo — blocco istantaneo e verificabile visivamente a colpo d'occhio.
3 Verifica visiva Il posizionamento corretto è verificabile senza strumenti — se la molla è in posizione, la saetta è bloccata. Controllare prima di salire.
4 Cosa controllare Se la molla non scatta: verificare prima il fungo in nylon PL-306L. Se il fungo è usurato o deformato, non trattiene la molla — sostituire il fungo prima della saetta.
Tabella configurazioni — componenti per ogni altezza
Ogni configurazione richiede un numero diverso di alzate e di stabilizzatori. Identifica il codice DG6/xCIT o DG6/xCEN22 del tuo trabattello sul manuale e usa questa tabella per sapere quali ricambi strutturali compongono la tua configurazione.
| Codice | H struttura | H piano | D650 | D651 (1800) | D652 (1200) | D661 | Zavorra CEN |
|---|---|---|---|---|---|---|---|
| DG6/1 | 3,50m | 2,40m | 1 | 1 | — | — | No |
| DG6/2 | 4,10m | 3,00m | 1 | 2 | — | — | No |
| DG6/3 | 5,30m | 4,20m | 1 | 2 | 1 | 1 | 6 × D659-ZA |
| DG6/4 | 5,90m | 4,80m | 1 | 3 | — | 1 | 6 × D659-ZA |
| DG6/5 | 7,10m | 6,00m | 1 | 3 | 1 | 1 | 6 × D659-ZA |
| DG6/6 | 7,70m | 6,60m | 1 | 4 | — | 1 | 6 × D659-ZA |
| DG6/7 | 8,90m | 7,80m | 1 | 4 | 1 | 1 | 6 × D659-ZA |
| DG6/8 | 9,50m | 8,40m | 1 | 5 | — | 1 | 6 × D659-ZA |
La colonna D661 vale per entrambe le versioni CIT e CEN22 dalle rispettive configurazioni. La colonna Zavorra CEN indica i D659-ZA necessari per la sola versione CEN22 (EN1004-1:2021) — nella versione CIT non servono zavorre, si usa l'ancoraggio ogni 4m. D658 (protezione terminale): sempre 2 pezzi in tutte le configurazioni.
Tutti i ricambi e accessori — codici e descrizioni
| Codice | Componente | Peso | Note |
|---|---|---|---|
| D650 | Base completa
|
17 kg | 2 colli |

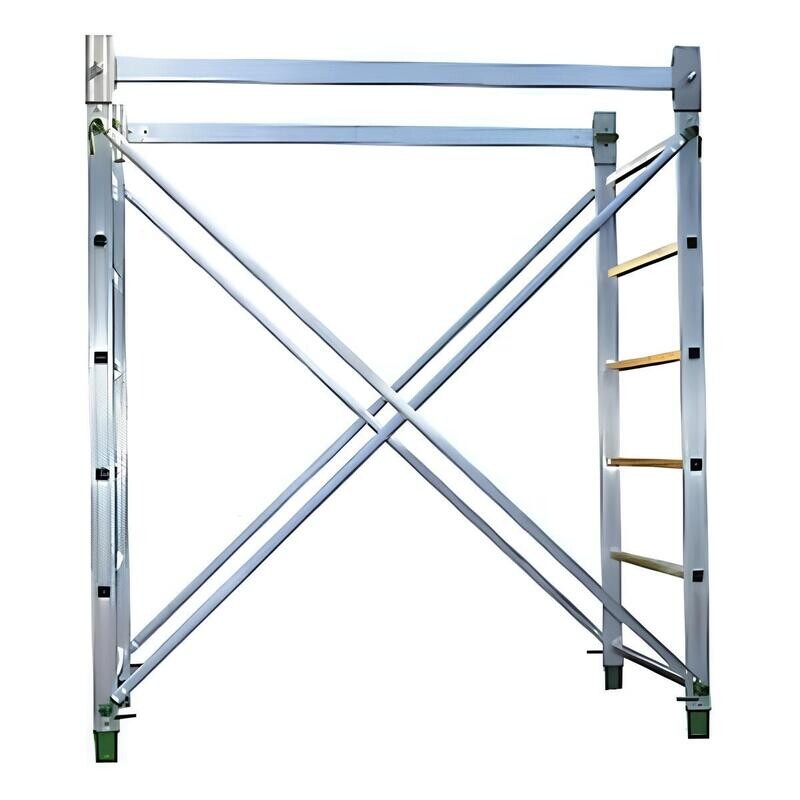

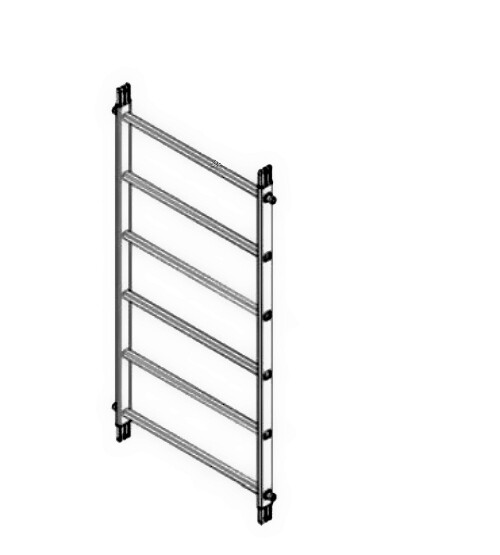

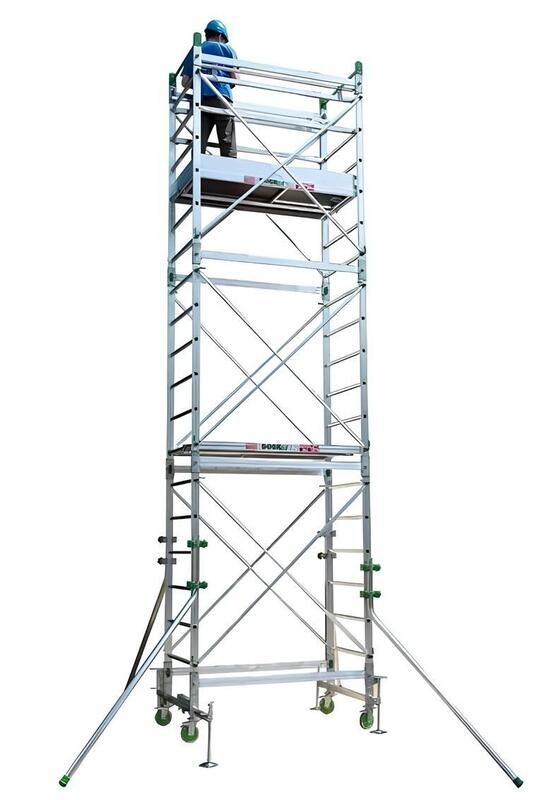

| D651 | Alzata h 1800mm (6 gradini)
|
18 kg | 2 colli · vedi tabella per quantità |
| D652 | Alzata h 1200mm (4 gradini)
|
14,5 kg | 2 colli · presente in config. DG6/3,5,7 |
| D653 | Spalla 1800mm (6 gradini) — singola
|
4,5 kg | Ordina se solo la spalla è danneggiata |
| D654 | Spalla 1200mm (4 gradini) — singola
|
3,4 kg | Solo per alzate D652 |

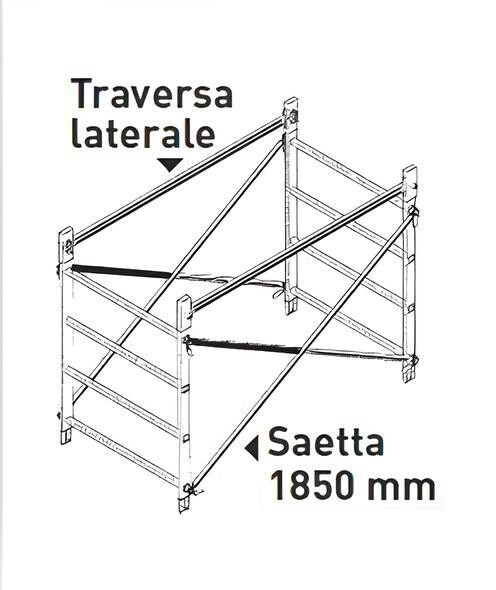

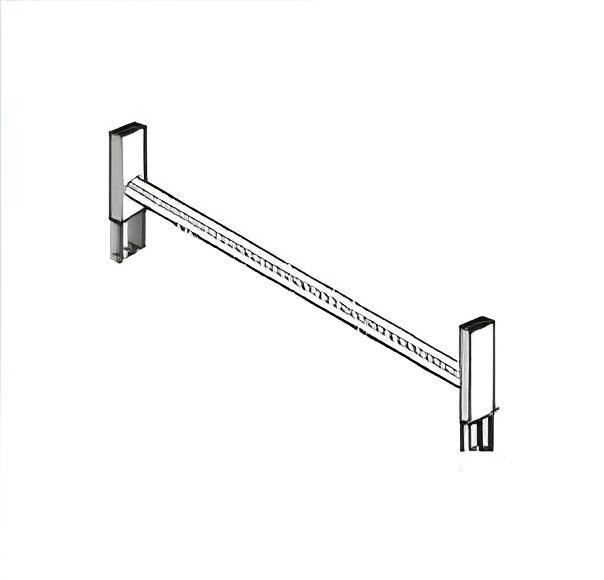

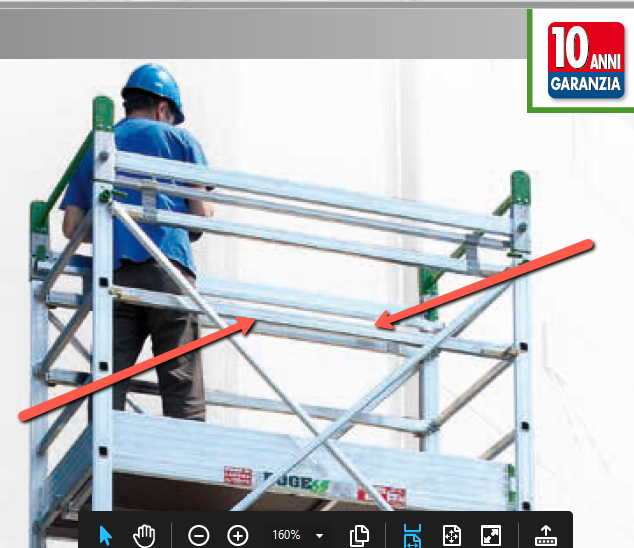

| D655 | Traversa laterale | 2 kg | — |

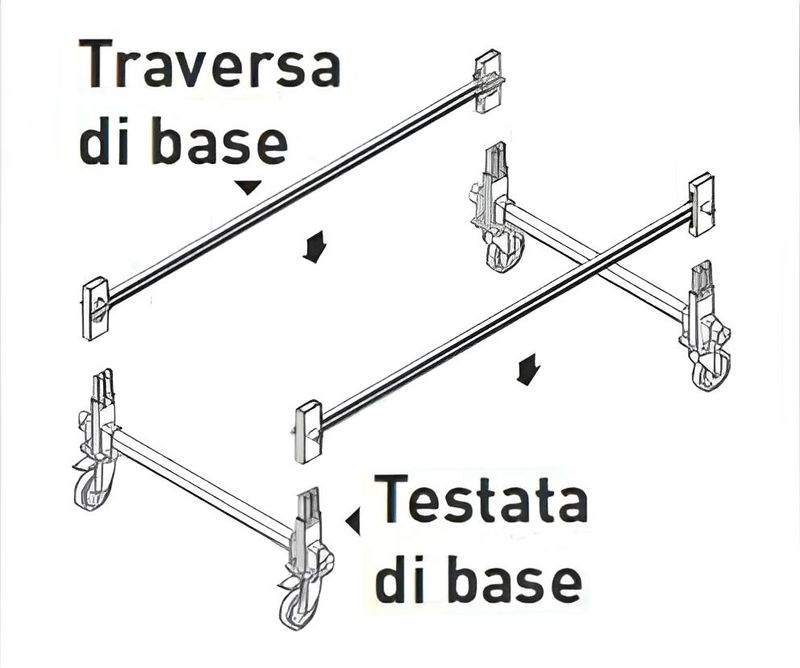

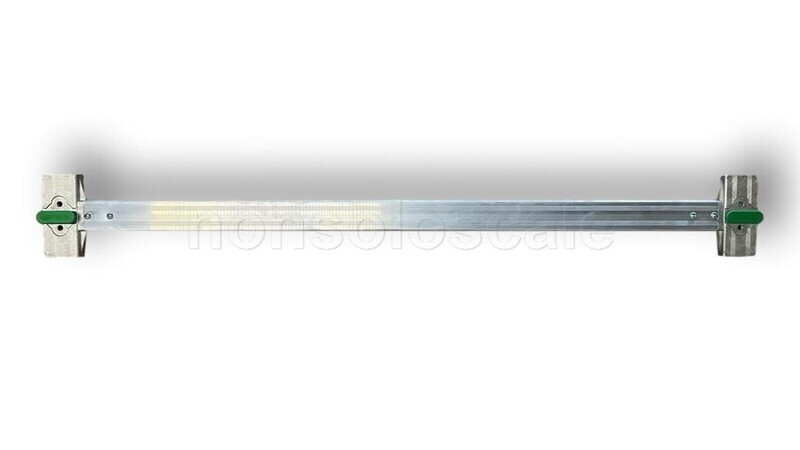

| D655-B | Traversa di base | 2 kg | — |

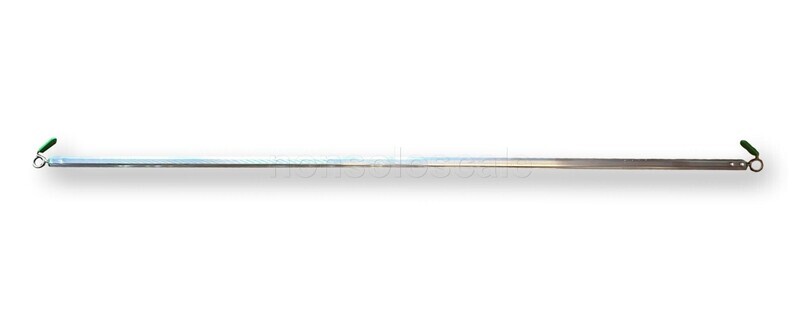

| D656 | Saetta per alzata 1800mm
|
1 kg | Verifica fungo PL-306L prima della saetta |
| D657 | Saetta per alzata 1200mm | 1 kg | Solo per alzate D652 |

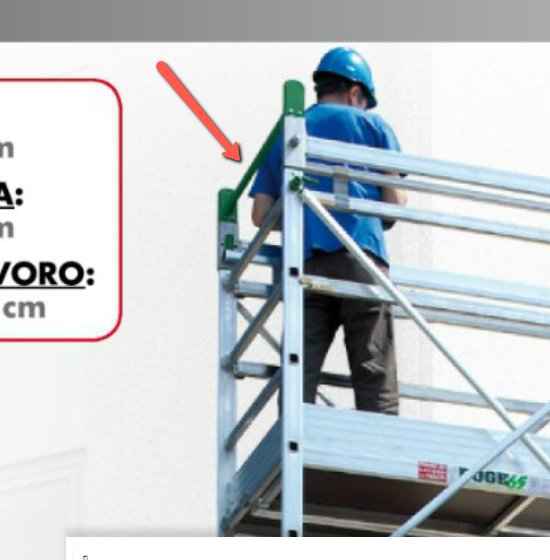

| D658 | Protezione laterale terminale
|
1,5 kg | Presenti in tutte le configurazioni |

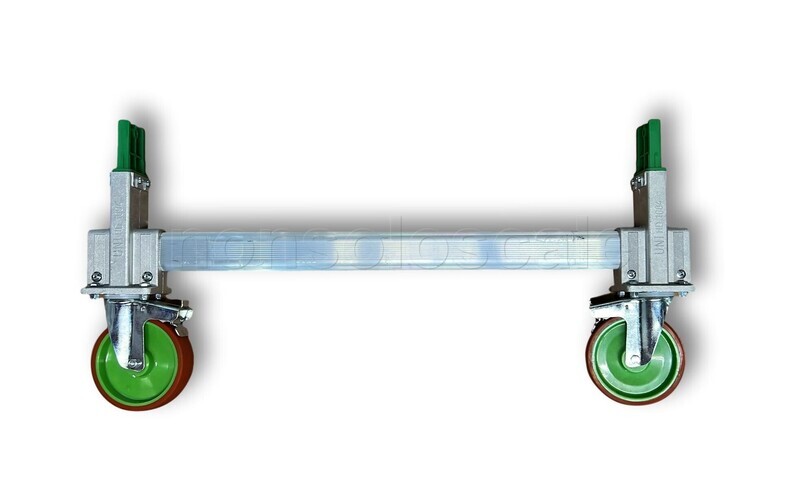

| D659 | Testata di base standard
|
6,5 kg | Senza livella integrata |

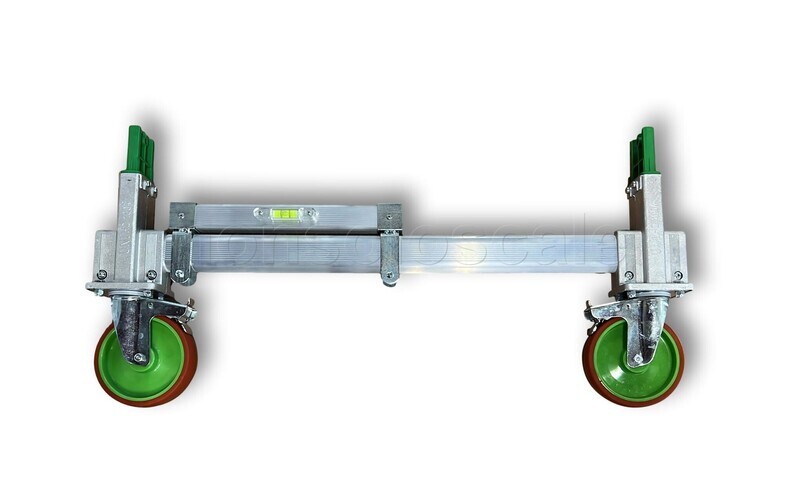

| D678 | Testata di base con livella integrata
|
6,5 kg | Se la tua testata ha livella a bolla, ordina D678 |
| D659-ZA | Zavorra singola
|
15 kg | 6 zavorre = 90 kg totali per EN1004 |
| D660 | Stabilizzatori piccoli — conf. 4 pz
|
4 kg | Non sufficienti per EN1004 sul DOGE 65 |
| D661 | Stabilizzatori grandi — conf. 4 pz
|
6,8 kg | Obbligatori da DG6/3 per EN1004 |
| D662 | Stabilizzatori MAXI — conf. 4 pz
|

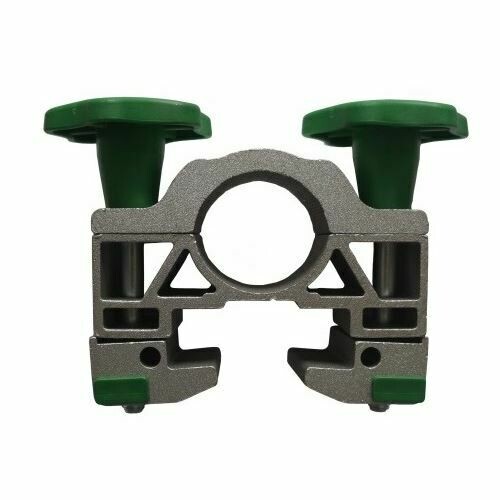

12 kg | Solo DOGE — non su Alumito |
| D672 | Morsetto per stabilizzatori
|
— | Ricambio morsetto singolo |

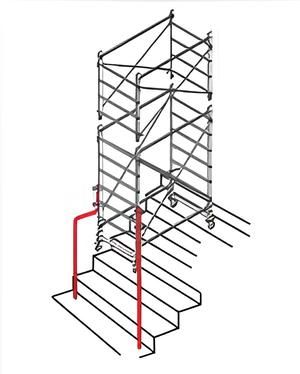

| D660-ZP | Coppia puntali per uso zoppo
|
3 kg | Morsetti: D672 |

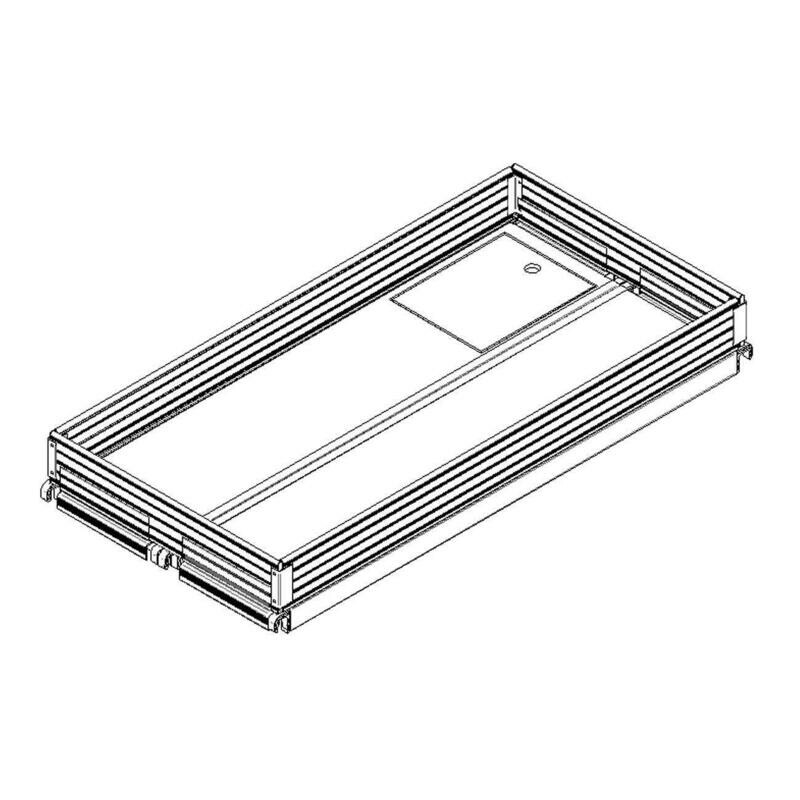

| D664 | Piano doppio c/botola + fascia fermapiede
|
24,5 kg | Piano di sosta obbligatorio — 1 per struttura |
| D671 | Piano doppio c/botola senza fascia fermapiede
|
18,4 kg | Non usare come piano di sosta lavoro |

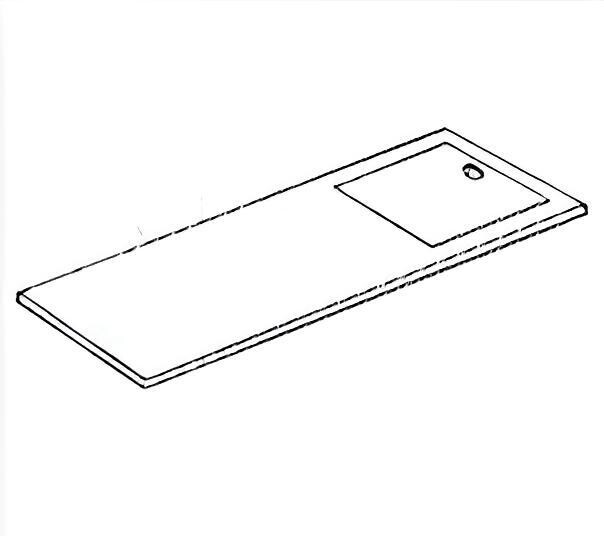

| D666 | Solo piano 3/4 con botola | 10 kg | Parte del piano — se solo il pannello botola è rotto |

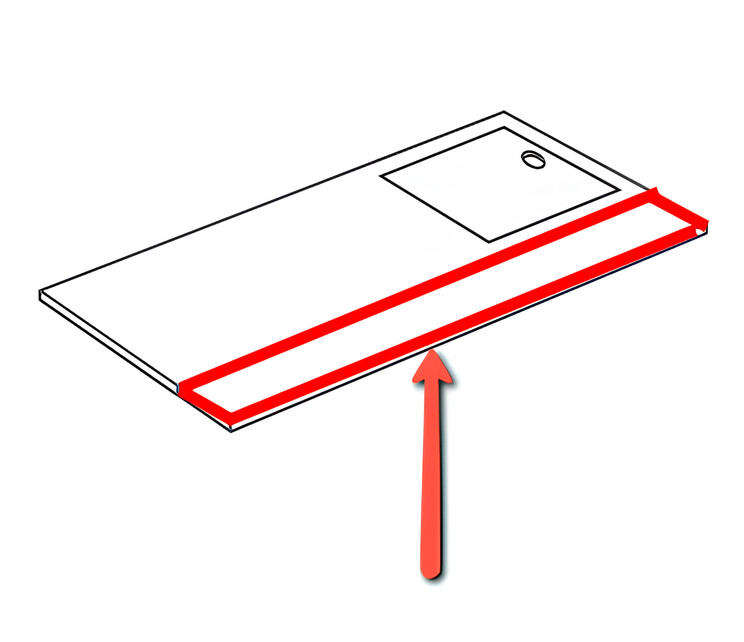

| D668 | Solo piano 1/4 fisso | 5,6 kg | Parte del piano — pannello fisso laterale |
| D669 | Solo fascia fermapiede in alluminio | 6,1 kg | Ricambio fascia senza il piano |

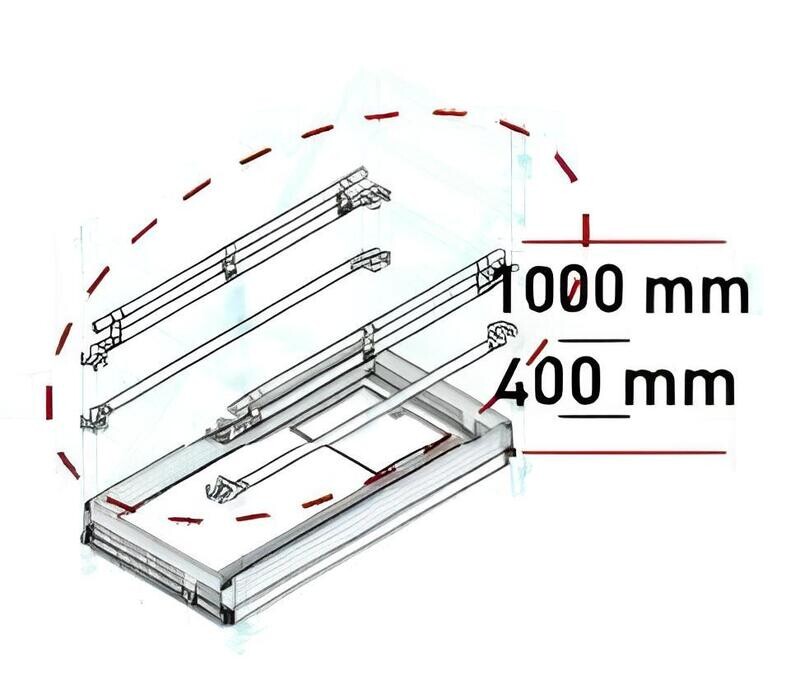

| D670 | Kit protezione piano di lavoro
|
6,6 kg | Obbligatorio piano di sosta + piani passaggio in CEN22 |

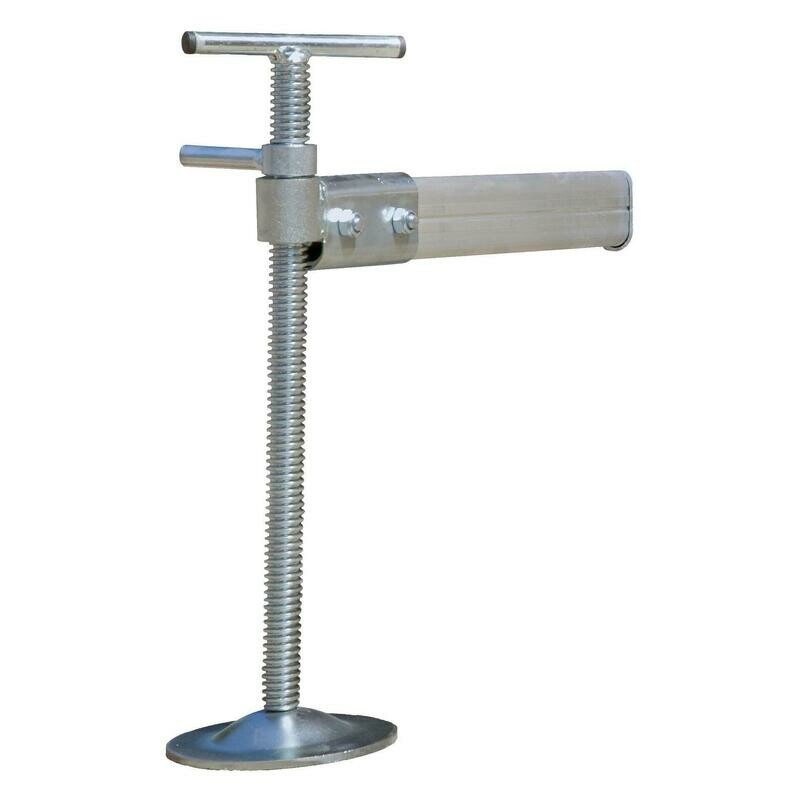

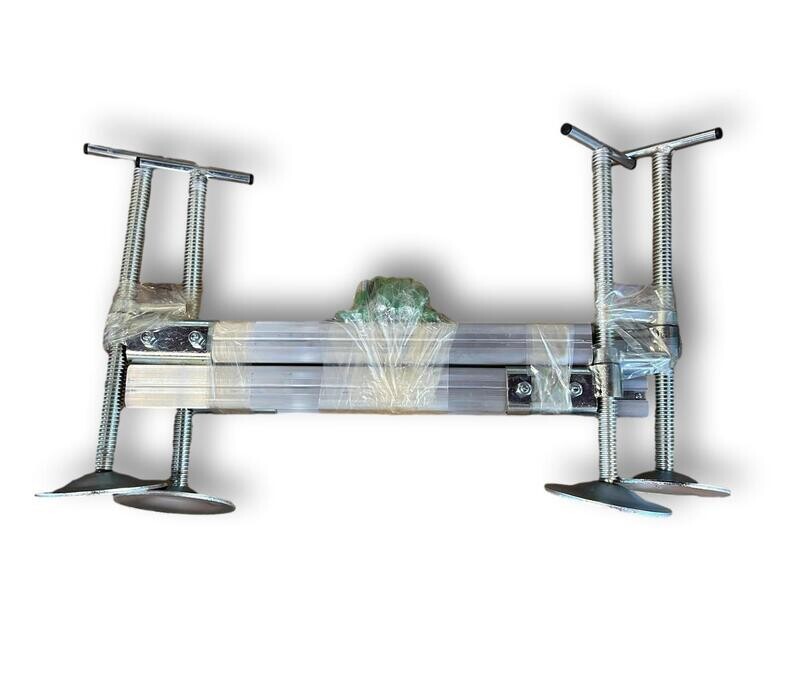

| D675 | Livellatore a vite — conf. 4 pezzi
|

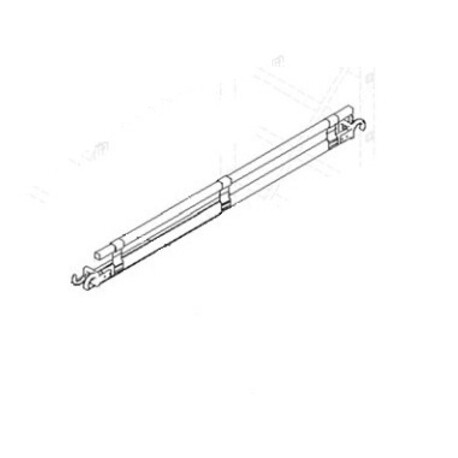

10 kg | Per superfici con dislivelli fino a 450mm |
| D679-S | Ringhiera protezione semplice | 1,5 kg | — |
| D679-P | Ringhiera protezione con sopralzo | 2 kg | — |
| D210/S | Scaletta interna in alluminio
|
4 kg | — |

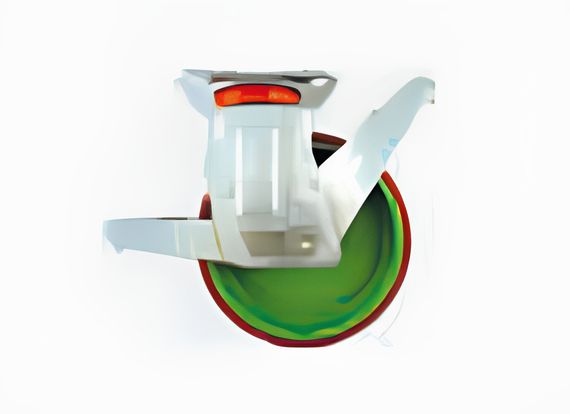

| RU-025 | Ruota Ø 150mm con freno — singola
|
— | Ruota singola di ricambio |
| PL-306L | Fungo a pressione in nylon per saetta
|
— | Componente più frequentemente usurato |
| GA/PO-50V | Gancio di posizionamento h 1,4m (Verde)
|
0,3 kg | Alternativa all'opzione E di montaggio seduti |
CEN22 vs CIT — le differenze normative che cambiano i ricambi
Stessa struttura, dotazioni diverse. La versione normativa del tuo DOGE 65 determina quanti e quali ricambi di protezione servono per ogni piano.
CIT — D.Lgs. 81/2008 Versione norma italiana Protezione piano sosta: D664 (con fermapiede) + D670 (kit protezione) Piani di passaggio: D671 (senza fermapiede) + D670 Ancoraggio: obbligatorio ogni 4m di altezza Zavorre: non necessarie — si usa ancoraggio Stabilizzatori DG6/1-2: non obbligatori Stabilizzatori DG6/3+: D661 obbligatori
CEN22 — EN1004-1:2021 Versione norma europea Protezione piano sosta: D664 + D670 (obbligatorio) Piani passaggio: D671 + D670 obbligatorio su tutti i piani Ancoraggio: non obbligatorio fino a 8m est / 12m int Zavorre DG6/3+: 6 × D659-ZA (90 kg totali) Stabilizzatori: D661 obbligatori da DG6/3 in su Piano 1° da terra: max 3,40m · tra piani: max 2,25m
Domande frequenti sui ricambi del DOGE 65
Dipende dalla configurazione e dalla norma. Per le configurazioni DG6/1 e DG6/2 (struttura 3,50m e 4,10m), i stabilizzatori non compaiono nella dotazione standard — né in versione CIT né CEN22. Dalla configurazione DG6/3 in su, i D661 grandi sono obbligatori in entrambe le versioni. I D660 piccoli non sono sufficienti per la conformità EN1004 sul DOGE 65 a queste altezze. I D662 MAXI si usano nelle configurazioni più alte o in condizioni specifiche — verificare sul manuale. Il morsetto singolo di ricambio per tutti i tipi è il D672.
Le zavorre sono necessarie solo nella versione EN1004-1:2021 (CEN22). A partire dalla configurazione DG6/3CEN22 (struttura 5,30m) in su, sono richieste 6 zavorre D659-ZA da 15 kg cadauna, per un totale di 90 kg. Le prime due configurazioni basse (DG6/1CEN22 e DG6/2CEN22) non richiedono zavorre. Nella versione CIT (D.Lgs.81) le zavorre non sono mai richieste — si usa l'ancoraggio a parete ogni 4m.
Prima di ordinare una saetta nuova (D656 o D657), controlla il fungo in nylon PL-306L sul punto di aggancio della spalla. Il fungo è il componente che riceve l'aggancio della saetta e che trattiene la molla inox in posizione di blocco. Se il fungo è usurato, schiacciato o deformato, la molla non può scattare correttamente — la saetta sembra non bloccarsi ma il problema è nel fungo, non nella saetta stessa. Il PL-306L è il ricambio più frequentemente necessario sul blocco saette del DOGE 65, costa molto meno di una saetta intera ed è facile da sostituire.
La testata D678 ha una livella a bolla integrata nel corpo della testata — visibile quando si guarda il gruppo porta-ruota dal lato. La testata D659 non ha livella integrata. Entrambe pesano 6,5 kg e hanno lo stesso gruppo porta-ruota in alluminio fuso con livellatori scorrevoli — la differenza è solo nella livella incorporata della D678. Ordina il codice corrispondente a quello che hai: sostituire D659 con D678 o viceversa funziona strutturalmente, ma è preferibile mantenere la coerenza con la dotazione originale.
Sì. I D660 piccoli e i D661 grandi (con morsetti D672) sono gli stessi componenti usati sull'Alumito Maxi. Se hai già entrambi i trabattelli, i stabilizzatori sono intercambiabili. I D662 MAXI invece sono esclusivi del DOGE 65 e del Doge80 — non compaiono nell'Alumito.
Nella versione CEN22 (EN1004-1:2021), il kit D670 è obbligatorio su ogni piano — sia il piano di sosta che tutti i piani di passaggio. Quindi: DG6/1CEN22 = 1×D670; DG6/2CEN22 = 1×D670; DG6/3CEN22 = 2×D670; DG6/4CEN22 = 2×D670; e così via fino a DG6/8CEN22 = 4×D670. Nella versione CIT (D.Lgs.81) il D670 è richiesto solo sul piano di sosta lavoro — i piani di passaggio D671 non richiedono il kit protezione completo.
Il codice DG6/xCIT include la struttura completa con piani e accessori conformi D.Lgs.81. Quando acquisti ricambi singoli, le componenti che si sostituiscono più frequentemente sono: saette D656/D657 (soggette a urti durante lo spostamento) con attenzione ai funghi PL-306L, ruote RU-025 (usura del poliammide), fascia fermapiede D669 (se danneggiata separatamente dal piano), e morsetti D672 per i stabilizzatori. Le spalle (D653/D654) e le alzate complete (D651/D652) si sostituiscono raramente — solo dopo cadute o urti gravi.
Qual è il tuo codice DOGE 65? Dicci il codice DG6/xCIT o DG6/xCEN22 del tuo trabattello e il componente da sostituire — identifichiamo il ricambio corretto in pochi minuti.
