RICAMBI PINNA
Trabattello Pinna Facal · Cod. PN · Alluminio Made in Italy · EN131 + D.Lgs. 81/2008 · Garanzia 5 anni
Ricambi originali
Ricambi originali
per il tuo Pinna Facal
Componenti originali Facal per il trabattello Pinna (PN) — il modello con 2 brevetti esclusivi che il Clic e il Clic-Clac non hanno: la cerniera istantanea per trasformarsi in scala e il sistema di sollevamento rapido delle ruote. Molti ricambi strutturali sono condivisi con la famiglia Clic.
✔ Originali Facal
✔ 2 brevetti esclusivi
✔ Trabattello + 2 scale EN131
✔ Ritiro Rho (MI)
4 configurazioni in 1: trabattello, scala, banco, zoppo su scale
Il Pinna è l'unico modello della famiglia Facal a supportare quattro configurazioni distinte grazie ai due brevetti. Capire in quale configurazione si è rotto un componente aiuta a identificare il ricambio corretto.
🏗️ Trabattello
Struttura montata standard. H struttura 3,10m, piano di lavoro a 1,78m, altezza lavoro ~2,90m. Piano 51×143cm, base 114×156cm. Portata 150kg.
🪜 2 scale doppie EN131
Struttura ripiegata via cerniera → 2 scale doppie a cavalletto h 170cm, conformi EN131. Non scivolano grazie al secondo brevetto nel piede.
🔩 2 scale semplici EN131
Struttura ripiegata → 2 scale semplici di appoggio conformi EN131. Conformità EN131 garantita anche come scala — doppia certificazione.
📐 Zoppo su scale
Uso trabattello su gradini: dislivello da 30 a 120cm, regolazione integrata nella base. Stessa funzione del Clic (PN/CLI), non richiede accessori extra.
Tutti i ricambi — esclusivi del Pinna e condivisi con Clic/Clic-Clac
La colonna "Solo Pinna" indica i componenti esclusivi del modello PN che non esistono nel Clic o nel Clic-Clac.
| Componente | Codice | Solo Pinna | Condiviso Clic / Clic-Clac |
|---|---|---|---|
| Cerniera istantanea automatica
|
PN-CERNIERA | ✔ Esclusivo | — |
| Sistema sollevamento rapido ruote
|
— | ✔ Esclusivo | — |
| Piano di lavoro con botola
|
PIAN-PN | — | ✔ Pinna · Clic · Clic-Clac |

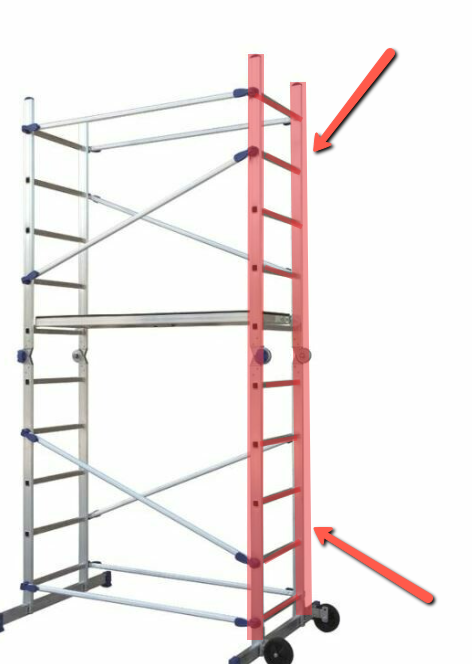

| Spalla di base 6 gradini
|
PN-CLI/SPB | — | ✔ Pinna · Clic · Clic-Clac |
| Spalla di sopralzo 6 gradini
|
PL-CLI/SPA | — | ✔ Pinna · Clic · Clic-Clac |
| Congiunzione orizzontale con 2 espansori
|
PN-SAET1440 | — | ✔ Pinna · Clic · Clic-Clac |
| Congiunzione diagonale con 2 espansori
|
PN-SAETD | — | ✔ Pinna · Clic · Clic-Clac |
| Barra stabilizzatrice con 2 piedi in gomma
|
BA-PN1207B | — | ✔ Pinna · Clic · Clic-Clac |
| Porta ruota in acciaio
|
FE-188 | — | ✔ Pinna · Clic · Clic-Clac |
| Ruota Ø 150mm con freno
|
— | — | ✔ Pinna · Clic · Clic-Clac |
| Tirante antisfilo (brevetto Facal)
|
PN-TIRANTE | — | ✔ Pinna · Clic · Clic-Clac |
| Forcella in nylon per barra stabilizzatrice
|
PN-FORCELLA | — | ✔ Pinna · Clic · Clic-Clac |
| Prolunga CLAC (terza alzata)
|
PN/PRO | — | ✔ Pinna · Clic |
Se stai cercando la cerniera o il sistema sollevamento ruote: questi due componenti brevettati Facal sono esclusivi del Pinna e non sono elencati nei cataloghi ricambi generici. Contattaci specificando che hai il modello PN (non PN/CLI né PN/CLA) e il numero di serie riportato sull'etichetta del trabattello — identificheremo il componente corretto.
Pinna vs Clic: le differenze che contano per i ricambi
Pinna (PN) vs Clic (PN/CLI) — confronto tecnico
Altezza struttura
3,10 m
3,65 m
Altezza piano lavoro
1,78 m
2,36 m
Cerniera trasformazione
✔ Presente — brevettata
✘ Non presente
Funzione scala EN131
✔ 2 scale doppie + 2 scale semplici
✘ Non trasformabile in scala
Sollevamento ruote
✔ Sistema rapido brevettato
✘ Non presente
Banco di appoggio
✔ Configurazione possibile
✘ Non possibile
Piano di lavoro
51×143cm — stesso PIAN-PN
51×143cm — stesso PIAN-PN
Spalle e congiunzioni
Stessi codici del Clic
Stessi codici del Pinna
Zoppo su scale
30–120cm — integrato
30–120cm — integrato
Portata max
150 kg
150 kg
Doppia certificazione — trabattello e scala nello stesso prodotto
Il Pinna è l'unico modello Facal in questa gamma con doppia certificazione: D.Lgs. 81/2008 per l'uso come trabattello e EN131 per l'uso come scala. I ricambi dei componenti brevettati devono mantenere questa doppia conformità.
01 Trabattello D.Lgs. 81/2008 + NFE85-200 · 150kg portata · piano 51×143cm · altezza struttura 3,10m D.Lgs. 81/2008
02 2 scale doppie EN131 · h 170cm · anti-scivolamento brevettato · si aprono a cavalletto senza che i piedi scivolino EN131
03 Rapido intervento I fianchi si ripiegano verso l'esterno per abbassare o alzare la struttura senza smontare — esclusivo del Pinna Solo Pinna PN
04 Montaggio 12min prima volta · 4min successive · stesso meccanismo espansore del Clic — le congiunzioni sono intercambiabili Stesse congiunzioni Clic
Domande frequenti sui ricambi del Pinna Facal
Il Pinna (PN) e il Clic (PN/CLI) condividono i ricambi strutturali principali: piano PIAN-PN, spalle, congiunzioni, barra stabilizzatrice, porta ruota, tirante antisfilo. La differenza è nei due componenti brevettati esclusivi del Pinna: la cerniera istantanea automatica (che permette la trasformazione in scala) e il sistema di sollevamento rapido delle ruote. Questi due pezzi non esistono nel Clic e non sono reperibili nei cataloghi ricambi generici. Il Pinna raggiunge anche un'altezza struttura inferiore (3,10m vs 3,65m del Clic).
Sì, è disponibile come ricambio. La cerniera istantanea automatica in alluminio fuso con anima d'acciaio va sostituita quando il meccanismo non scatta automaticamente nella posizione aperta o chiusa, quando c'è gioco eccessivo, o dopo un urto o caduta che ha deformato il componente. Una cerniera difettosa compromette sia la funzione di trasformazione in scala sia la rigidità della struttura trabattello. Contattaci specificando che hai il modello PN (non PN/CLI) con il numero di serie — è il dato necessario per identificare la versione esatta della cerniera.
Il Pinna si trasforma in due tipi di scala, entrambi certificati EN131. Prima configurazione: 2 scale doppie a cavalletto, alte 170cm, con brevetto anti-scivolamento del piede — non scivolano quando aperte, a differenza di molte scale non brevettate. Seconda configurazione: 2 scale semplici di appoggio. In entrambi i casi la trasformazione avviene tramite la cerniera istantanea senza smontare alcun componente. Questa doppia certificazione (D.Lgs.81/2008 come trabattello + EN131 come scala) rende il Pinna certificato per due usi distinti — dato che nessun sito di ricambi mette in evidenza.
Sì. Il piano di lavoro con botola (PIAN-PN), 51×143cm, legno multistrati antiscivolo idroresistente melaminico con ganci di ancoraggio saldati al pianale, è lo stesso componente per tutti e tre i modelli della famiglia Facal. Il Pinna monta 1 piano di lavoro in dotazione standard. Il Clic (PN/CLI) monta 1 piano. Il Clic-Clac (PN/CLA) monta 2 piani. Il piano può essere ordinato come ricambio singolo o come piano supplementare per aggiungere un secondo livello.
Sì. La prolunga CLAC (PN/PRO) è compatibile anche con il Pinna — non solo con il Clic. Aggiungendola al Pinna si aggiunge una terza alzata con spalla a 7 gradini, portando la struttura a un'altezza superiore ai 3,10m standard. La prolunga include la spalla a 7 gradini (PN-CLI/PRO) e le congiunzioni necessarie. La cerniera brevettata del Pinna rimane funzionante anche con la prolunga installata — verificare però che la nuova altezza non comprometta la stabilità nelle configurazioni scala.
Il sistema di sollevamento rapido delle ruote è un brevetto esclusivo del Pinna: permette di sollevare le ruote Ø150mm dal suolo in modo rapido, senza attrezzi, appoggiando il trabattello su supporti fissi durante il lavoro. Questo elimina il rischio di slittamento involontario — quando si è in quota, il trabattello non può muoversi accidentalmente. Per spostare il trabattello, si abbassano nuovamente le ruote con lo stesso sistema. Se il meccanismo è difettoso, il porta ruota FE-188 va ispezionato e, se necessario, sostituito.
Sì. La barra stabilizzatrice BA-PN1207B (lunghezza 1207mm, con 2 piedi in gomma, a doppia posizione per il lavoro a filo muro) è lo stesso componente per Pinna, Clic e Clic-Clac. Se si è usurata solo la forcella in nylon di protezione tra la barra e la struttura (componente PN-FORCELLA), conviene sostituire solo quella — è più economica dell'intera barra. La forcella è il componente che si consuma più rapidamente per l'uso quotidiano.
Hai il Pinna PN? Specifica sempre il codice PN (non PN/CLI) e il numero di serie sull'etichetta del trabattello — necessario per i componenti brevettati esclusivi.
Affina per
Filtri
Filtri
ricambio
Congiunzione orizzontale c/2 espansori FACAL
€12,00
Congiunzione orizzontale c/2 espansori FACAL
Codice articolo PN-SAET1440
ricambio
Congiunzione diagonale c/2 espansori FACAL
€15,99
Congiunzione diagonale c/2 espansori FACAL
Codice articolo PN-SAET1555
ricambio
Piano Lavoro con botola trabattello PINNA, CLIC o CLIC CLAC FACAL
€87,00
Piano Lavoro con botola trabattello PINNA, CLIC o CLIC CLAC FACAL
piano lavoro con botola
Codice articolo PIAN-PN
