Ruote NYPUR › Poliammide Nylon 6 + Poliuretano › Ø125 / Ø160 / Ø200 › A piastra
La serie NYPUR unisce la leggerezza e la resistenza chimica del nucleo in poliammide 6 (nylon tecnico) alla silenziosità e alla protezione del pavimento del rivestimento in poliuretano RAL3020. Sette codici a piastra nei diametri Ø125, Ø160 e Ø200 mm coprono le portate operative più comuni nei carrelli a movimentazione manuale per ambienti industriali, alimentari, sanitari e logistici.
7
codici disponibili
350 kg
portata max (Ø200)
-15/+80°C
range temperatura
90 ShA
durezza battistrada
4 km/h
velocità massima
La fascia di portata tra 200 e 350 kg per ruota in ambienti industriali, alimentari e sanitari richiede una ruota che sia leggera, silenziosa, non corrosiva e resistente agli agenti chimici comuni. Né la ruota in nylon monolitico — più dura e rumorosa — né quella con nucleo in alluminio pressofuso — più pesante e vulnerabile ai reagenti chimici — soddisfano tutti questi requisiti contemporaneamente. La serie NYPUR è progettata per questo territorio.
Il nucleo in poliammide 6 (nylon tecnico) pesa circa il 42% di un equivalente in alluminio, è intrinsecamente resistente a oli, grassi, alcoli e basi diluite e assorbe gli urti laterali senza scheggiarsi. Il rivestimento in poliuretano RAL3020 (90±3 ShA) aggiunge silenziosità di rotolamento, protezione delle superfici in resina e vinile e buona resistenza all'abrasione chimica. La gabbia a rullini al mozzo garantisce scorrevolezza adeguata per la movimentazione manuale a bassa velocità con manutenzione zero.
Sette codici a piastra coprono le combinazioni più richieste: tre diametri, tre tipi di supporto, con il freno dove il carrello deve restare fermo. Il Kit INOX sostituisce su richiesta i componenti del supporto con acciaio inossidabile per ambienti con lavaggi intensivi.
Tutti i codici: PU RAL3020 · nucleo poliammide 6 · supporto acciaio zincato · gabbia a rullini · 90±3 ShA · -15/+80°C · max 4 km/h

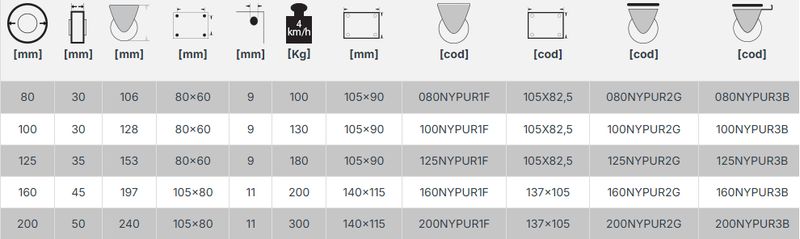

| Codice | Ø × L (mm) | H tot (mm) | Piastra (mm) | Attacco (mm) | Fori Ø | Portata | Tipo supporto |
|---|---|---|---|---|---|---|---|
| 125NYPUR2G | Ø125 × 35 | 153 | 80 × 60 | 105 × 82,5 | Ø9 | 200 kg | 🔄 Piastra girevole |
| 125NYPUR3B | Ø125 × 35 | 153 | 80 × 60 | 105 × 82,5 | Ø9 | 200 kg | 🔓 Girevole con freno |
| 160NYPUR1F | Ø160 × 45 | 197 | 105 × 80 | 140 × 115 | Ø11 | 320 kg | 📹 Piastra fissa |
| 160NYPUR2G | Ø160 × 45 | 197 | 105 × 80 | 135 × 105 | Ø11 | 320 kg | 🔄 Piastra girevole |
| 160NYPUR3B | Ø160 × 45 | 197 | 105 × 80 | 135 × 105 | Ø11 | 320 kg | 🔓 Girevole con freno |
| 200NYPUR1F | Ø200 × 50 | 240 | 105 × 80 | 140 × 115 | Ø11 | 350 kg | 📹 Piastra fissa |
| 200NYPUR2G | Ø200 × 50 | 240 | 105 × 80 | 135 × 105 | Ø11 | 350 kg | 🔄 Piastra girevole |
ⓘ Attacco = interasse centro-centro tra i fori di fissaggio sulla struttura del carrello. Misurarlo sempre prima dell'acquisto. Le piastre fisse hanno attacco diverso dalle girevoli/freno sullo stesso diametro. • Kit INOX (supporto in acciaio inossidabile) disponibile su richiesta per tutti i codici: contattare preventivi@nonsoloscale.com.
(peso carico + peso carrello) ÷ 3 × 1,25 = portata minima per ruota
Esempio: 600 kg carico + 80 kg carrello = 680 ÷ 3 × 1,25 = 283 kg → scegliere Ø160 (320 kg).
Ø125 × 35 mm
200 kg · H 153 mm
Carrelli con carico totale fino a ~480 kg. Altezza contenuta, piastra piccola (80×60 mm). Spazi ristretti, carrelli di servizio.
Ø160 × 45 mm
320 kg · H 197 mm
Il diametro più versatile: carichi totali fino a ~770 kg. Buona superabilità delle irregolarità del pavimento. Piastra 105×80 mm.
Ø200 × 50 mm
350 kg · H 240 mm
Carichi totali fino a ~840 kg. Massima scorrevolezza su lunghi percorsi. Sforzo di spinta ridotto. Piastra 105×80 mm.
📹

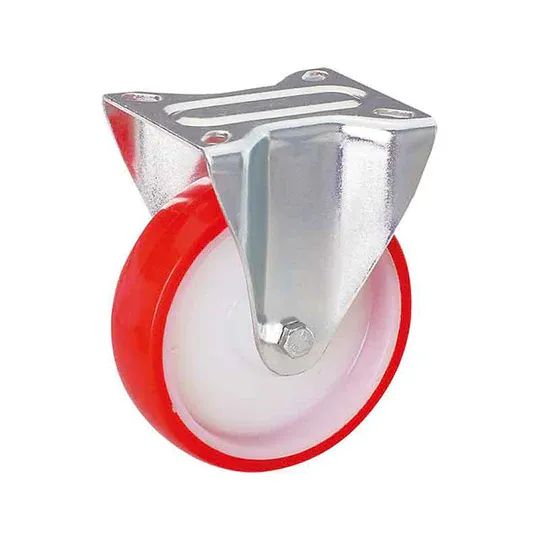

Piastra FISSA (1F)
Direzione fissa, rotolamento solo avanti/indietro. Garantisce stabilità rettilinea. In coppia con le girevoli.
160NYPUR1F • 200NYPUR1F
🔄

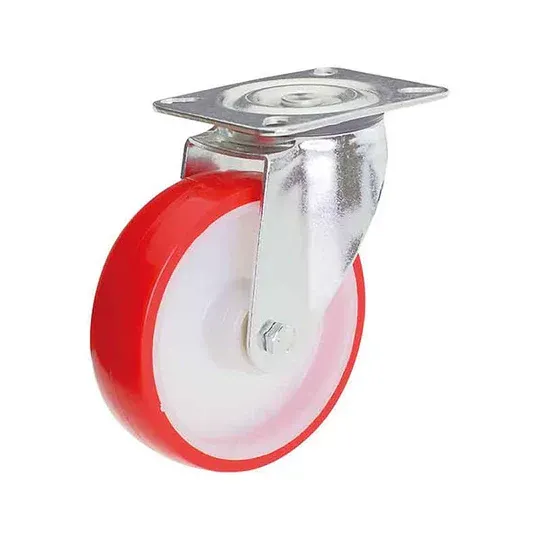

Piastra GIREVOLE (2G)
360° di orientamento su corona di sfere. Massima manovrabilità in spazi stretti e nelle curve.
125NYPUR2G • 160NYPUR2G • 200NYPUR2G
🔓

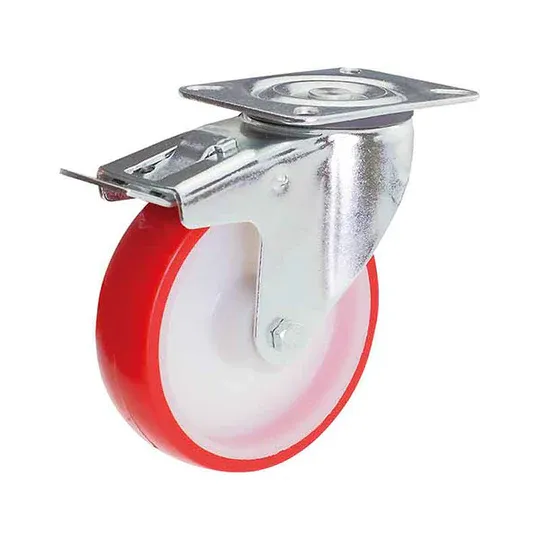

Girevole con FRENO (3B)
Blocca ruota e rotazione con pedale. Carrello immobile. Per pendenze, stazioni di lavoro, aree di carico.
125NYPUR3B • 160NYPUR3B
ⓘ La configurazione standard per un carrello a 4 ruote è 2 ruote fisse + 2 girevoli: le fisse posteriori garantiscono la direzionalità rettilinea, le girevoli anteriori la manovrabilità. Il freno si monta su 1 o 2 girevoli anteriori. Per massima manovrabilità in spazi stretti: 4 girevoli (più instabile sui percorsi lunghi).
🆘 Battistrada PU RAL3020 — 90±3 ShA
Durezza 90 ShA: leggermente più morbida del 92 ShA della serie PA con alluminio, con migliore assorbimento delle vibrazioni. Non lascia segni su pavimenti in resina epossidica o vinile. Silenzioso anche su pavimenti duri. Resistente agli oli e ai detergenti industriali comuni. Il colore arancio-rosso RAL3020 identifica visivamente la serie.
▮ Nucleo Poliammide 6 — Nylon tecnico
Densità 1,13 g/cm³ contro 2,70 g/cm³ dell'alluminio: il nucleo pesa il 42% dell'equivalente in alluminio. Resistente a oli, grassi, alcoli, idrocarburi e basi diluite. Alta tenacità agli urti: non si scheggia come l'alluminio in caso di impatto. Ottima adesione al rivestimento in poliuretano nel tempo.
🔗 Supporto acciaio zincato + gabbia a rullini
La forcella e la piastra in acciaio zincato resistono agli urti laterali della movimentazione in corsia. La gabbia a rullini al mozzo è ottimale per carichi radiali a bassa velocità: scorrevolezza costante senza manutenzione periodica. Per ambienti con lavaggi intensivi o acidi: Kit INOX su richiesta.
🍽 Industria alimentare e bevande
Carrelli portavassoio, piattaforme mobili in reparti di confezionamento, carrelli per celle di refrigerazione. Il nylon 6 resiste ai detergenti alcalini HACCP e agli acidi organici diluiti. Kit INOX per reparti con lavaggi ad alta pressione frequenti.
✓ 160NYPUR1F + 160NYPUR2G — Kit INOX per lavaggi
🏥 Sanità e farmaceutica
Carrelli farmaci, carrelli medicazione, piattaforme per attrezzatura ospedaliera. La silenziosità del poliuretano è essenziale. Il Kit INOX è compatibile con i cicli di disinfezione con prodotti a base di cloro e alcoli.
✓ 125NYPUR2G + 125NYPUR3B — leggeri e silenziosi
🏭 Industria chimica e officine
Ambienti con lubrificanti, oli idraulici e alcoli industriali. Dove l'acciaio zincato si corrode e la gomma si rigonfia, il nucleo in poliammide 6 mantiene forma e proprietà meccaniche nel tempo.
✓ 160NYPUR1F + 160NYPUR2G, 200NYPUR1F + 200NYPUR2G
🚚 GDO e lavanderie industriali
Carrelli di rifornimento scaffali in supermercati e lavanderie industriali. Vapore acqueo, detergenti e temperature elevate richiedono resistenza alla corrosione e ai detergenti alcalini: esattamente il profilo NYPUR.
✓ 160NYPUR2G + 160NYPUR3B per stazioni di sosta
🏢 Hotellerie e ristorazione
Carrelli vassoi, biancheria, catering. La silenziosità è essenziale in corridoi e aree comuni. La Ø125 girevole è la configurazione più richiesta per i carrelli di servizio ai piani per il suo ingombro contenuto.
✓ 125NYPUR2G per massima manovrabilità
🚚 Logistica e magazzini
Piattaforme mobili, carrelli di distribuzione interna. La Ø200 riduce lo sforzo di spinta su lunghi corridoi. La versione con freno 160NYPUR3B è indicata per le stazioni di picking dove il carrello deve rimanere fermo durante il prelievo.
✓ 200NYPUR1F + 200NYPUR2G per percorsi lunghi
Tre differenze principali. Il peso: il nucleo in poliammide pesa circa il 42% di un equivalente in alluminio, rendendo le NYPUR più leggere. La resistenza chimica: il nylon 6 regge meglio agli acidi diluiti, alle basi e a molti solventi rispetto all'alluminio. La portata: le serie PA con alluminio arrivano a 600–700 kg per ruota; le NYPUR si fermano a 350 kg. Per portate fino a 350 kg in ambienti con aggressivi chimici, le NYPUR sono la scelta tecnica superiore; sopra i 350 kg si passa alle serie PA.
I codici disponibili in gamma per Ø125 sono 125NYPUR2G (girevole) e 125NYPUR3B (girevole con freno). La versione fissa 125NYPUR1F non è inclusa nell'assortimento corrente. Per applicazioni che richiedono la versione fissa Ø125, contattare preventivi@nonsoloscale.com per verifica disponibilità.
Sì. Sulle taglie Ø160 e Ø200 la piastra esterna è 105×80 mm su tutti i codici, ma l'interasse tra i fori (attacco) è diverso: le versioni fisse (1F) hanno attacco 140×115 mm; le versioni girevoli e con freno (2G/3B) hanno attacco 135×105 mm. Prima di sostituire una ruota su un carrello esistente, misurare sempre l'interasse reale tra i fori sulla struttura del carrello per evitare incompatibilità.
Il freno è necessario in tutte le situazioni in cui il carrello deve restare immobile: percorsi con pendenza anche lieve, postazioni di lavoro dove l'operatore lavora sul carrello fermo, aree di carico/scarico, pavimenti bagnati. Blocca contemporaneamente la rotazione della ruota e l'orientamento del supporto. I codici con freno in gamma sono 125NYPUR3B (Ø125, 200 kg) e 160NYPUR3B (Ø160, 320 kg). Per Ø200 con freno contattare preventivi@nonsoloscale.com.
Il Kit INOX sostituisce i componenti del supporto in acciaio zincato con acciaio inossidabile. È necessario in: ambienti con lavaggi ad alta pressione (macellerie, cucine industriali, caseifici), ambienti con alta umidità persistente, ospedali con cicli di disinfezione intensivi, ambienti con acidi o basi a concentrazione elevata. Si ordina specificando “Kit INOX” insieme al codice scelto: preventivi@nonsoloscale.com con codice, quantità e descrizione dell'applicazione. Non è a stock: tempi di consegna superiori alla versione standard.
La temperatura minima garantita è -15°C. Le celle di refrigerazione positiva (+2/+8°C) sono coperte con ampio margine. Per celle di surgelazione a -18°C si è al di sotto del range dichiarato: per uso continuativo si consiglia la serie PA con nucleo in alluminio pressofuso (range -30/+80°C). Il poliuretano 90 ShA mantiene le proprie proprietà elastiche fino a -15°C senza infragilirsi né perdere aderenza.
