Scala verticale SECURITY SYSTEM in alluminio senza gabbia – codice SGS330

La SGS330 è una scala verticale fissa in alluminio della gamma modulare SECURITY SYSTEM, progettata per l’accesso sicuro a coperture, terrazze tecniche, impianti e piattaforme di servizio con dislivelli prossimi ai 3,30 m. Si tratta di una configurazione senza gabbia di protezione ma dotata di maniglioni verticali di sbarco, che garantiscono una presa sicura nella fase di salita e di passaggio al piano di lavoro, mantenendo ingombri contenuti sulla facciata.

La struttura in alluminio estruso nervato, i pioli antisdrucciolo e la totale compatibilità con i componenti del sistema SECURITY SYSTEM (staffe, innesti scala–su–scala, accessori di sicurezza) rendono la SGS330 adatta all’ uso professionale in ambito industriale, terziario e impiantistico, sia su edifici nuovi sia in interventi di adeguamento alla normativa sulla sicurezza in quota.

Caratteristiche tecniche SGS330

• Codice: SGS330 (scala verticale SECURITY SYSTEM senza gabbia).
• Tipologia: scala fissa a pioli senza gabbia, con maniglioni verticali di sbarco integrati.
• Altezza/Lunghezza: 3.295 mm (circa 3,30 m).
• Numero pioli: 11 pioli con passo costante di 300 mm.
• Larghezza esterna scala: circa 450 mm.
• Montanti: profilo rettangolare in alluminio estruso nervato 25 × 65 mm.
• Pioli: profilo 30 × 30 mm in alluminio antisdrucciolo, per una presa sicura del piede anche con calzature da lavoro.
• Materiale: alluminio estruso, leggero, resistente alla corrosione e idoneo anche ad ambienti esterni.
• Portata: 150 kg (uso professionale).
• Peso indicativo della sola scala: 5,8 kg.
• Volume imballo indicativo: 0,097 m³ (solo scala).

Maniglioni verticali di sbarco

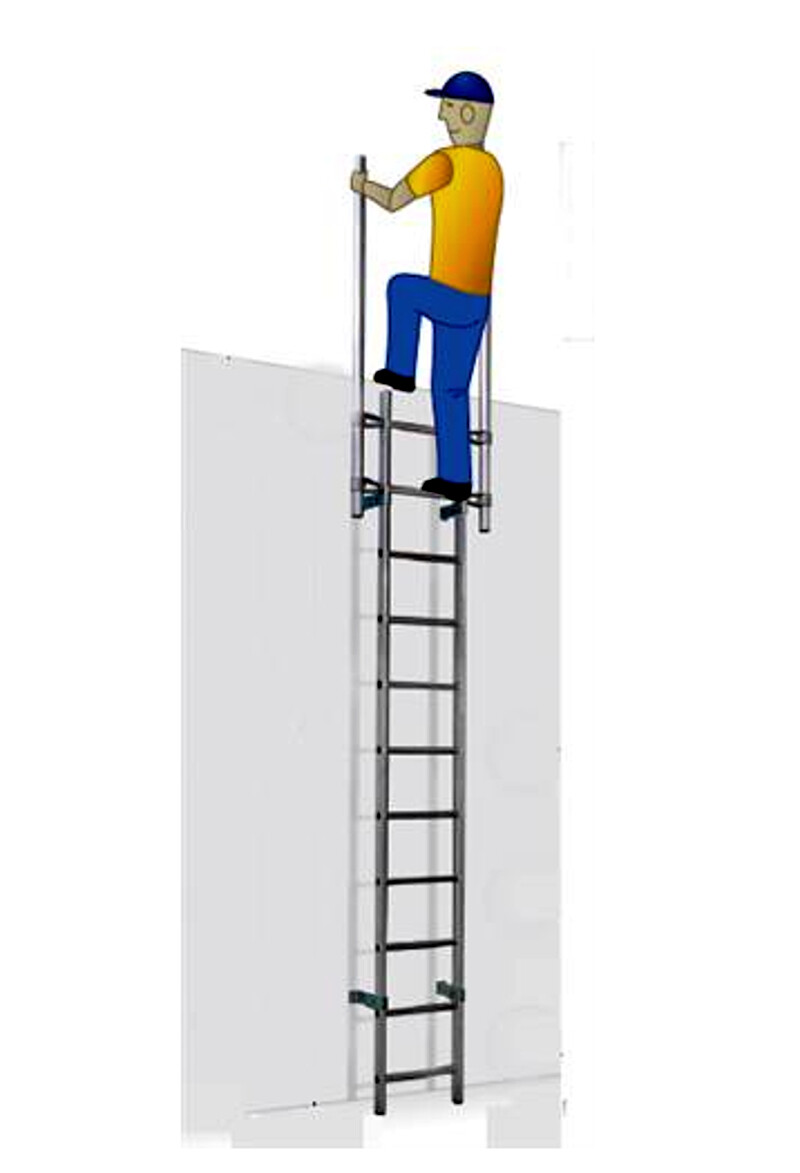

La SGS330 è dotata di maniglioni verticali di sbarco che prolungano i montanti al di sopra del piano di accesso. L’operatore può così utilizzare entrambe le mani per mantenere la presa negli ultimi pioli e nel passaggio alla copertura o alla piattaforma di servizio, incrementando il livello di sicurezza pur in assenza di gabbia di protezione.

Questa configurazione è particolarmente indicata quando il dislivello da superare è intorno ai 3,30 m e in copertura sono già presenti parapetti, ringhiere o protezioni collettive, oppure quando è necessario ridurre gli ingombri laterali rispetto a una scala con gabbia.

Fissaggio a parete e tipologia di staffe

La scala SGS330 viene fissata alla struttura tramite staffe a muro e tasselli idonei al tipo di supporto (calcestruzzo, muratura, carpenteria metallica, ecc.). Il sistema SECURITY SYSTEM mette a disposizione una gamma completa di staffe per adattarsi alle diverse situazioni di facciata e di cantiere:

• Staffe fisse per pareti portanti in calcestruzzo o muratura piena.
• Staffe regolabili in profondità per compensare cappotti termici, coibentazioni o rivestimenti ventilati.
• Staffe con maggiore sporgenza per superare gronde, mensole, canalizzazioni, tubazioni o altri aggetti.
• Staffe a cavallotto (dove previste) per il fissaggio su travi, piantoni o telai metallici esistenti.

In generale è consigliato prevedere staffe con interasse verticale non superiore a 2,00 m lungo l’intera altezza della scala. La scelta del tipo di staffa, dei tasselli e degli interassi deve essere verificata e dimensionata da un tecnico abilitato, in funzione dei carichi d’esercizio, delle azioni del vento e della tipologia di supporto.

Campi di impiego della scala SGS330

La SGS330 è ideale per superare dislivelli dell’ordine dei 3,30 m in contesti come:

• Accesso a coperture piane o a shed di capannoni industriali e fabbricati artigianali.
• Accesso a terrazze tecniche, locali macchine, centrali termiche, gruppi frigo, UTA e impianti HVAC.
• Accesso a passerelle di ispezione, ballatoi e piattaforme di servizio interne o esterne.
• Tratto verticale senza gabbia all’interno di sistemi di accesso più ampi, quando la valutazione dei rischi e la presenza di protezioni collettive in quota permettono questa configurazione.

Integrazione nel sistema SECURITY SYSTEM

Come tutti gli elementi della famiglia, anche la SGS330 si integra in un sistema completamente modulare. Può essere impiegata:

• come scala autonoma per il dislivello richiesto;
• come tratto inferiore o intermedio di una composizione verticale più alta, tramite innesti scala–su–scala dedicati;
• in abbinamento a gabbia di protezione su tratti superiori della composizione, quando richiesto dalla norma applicabile;
• insieme a balconi di sdoppiamento e moduli di sbarco per impianti con sviluppo oltre i 10 m;
• con accessori di sicurezza (cancelletti, blocchetti anti–intrusione, botole di accesso, ecc.) per completare il sistema.

In questo modo la scala SGS330 rappresenta una soluzione flessibile sia per interventi puntuali su singoli dislivelli, sia come elemento di base per realizzare, nel tempo, sistemi di accesso in quota più complessi e pienamente configurabili.
