Scala verticale SECURITY SYSTEM in alluminio senza gabbia – codice SGS390

La SGS390 è una scala verticale fissa in alluminio della gamma modulare SECURITY SYSTEM, pensata per l’accesso sicuro a coperture, terrazze tecniche, impianti e piattaforme di servizio con dislivelli prossimi ai 3,90 m. È una configurazione senza gabbia di protezione ma dotata di maniglioni verticali di sbarco, ideale quando occorre contenere gli ingombri sulla facciata mantenendo un elevato livello di sicurezza in salita e in sbarco.

La struttura in alluminio estruso nervato, i pioli antisdrucciolo e la compatibilità con tutti i componenti del sistema SECURITY SYSTEM (staffe, innesti, accessori) rendono la SGS390 adatta all’uso professionale in ambito industriale, terziario e impiantistico, sia su edifici nuovi sia in interventi di adeguamento alla normativa.

Caratteristiche tecniche SGS390

• Codice: SGS390 (scala verticale SECURITY SYSTEM senza gabbia).
• Tipologia: scala fissa a pioli senza gabbia, con maniglioni verticali di sbarco.
• Altezza/Lunghezza: circa 3.900 mm (≈ 3,90 m).
• Numero pioli: 13 pioli con passo di circa 300 mm.
• Larghezza esterna scala: circa 450 mm.
• Montanti: profilo rettangolare in alluminio estruso nervato 25 × 65 mm.
• Pioli: profilo 30 × 30 mm in alluminio antisdrucciolo.
• Materiale: alluminio estruso, leggero e resistente alla corrosione, adatto anche ad ambienti esterni.
• Portata: 150 kg (uso professionale, con corretto fissaggio alla struttura).
• Peso/ingombro: come indicato nella scheda tecnica SECURITY SYSTEM allegata alla fornitura.

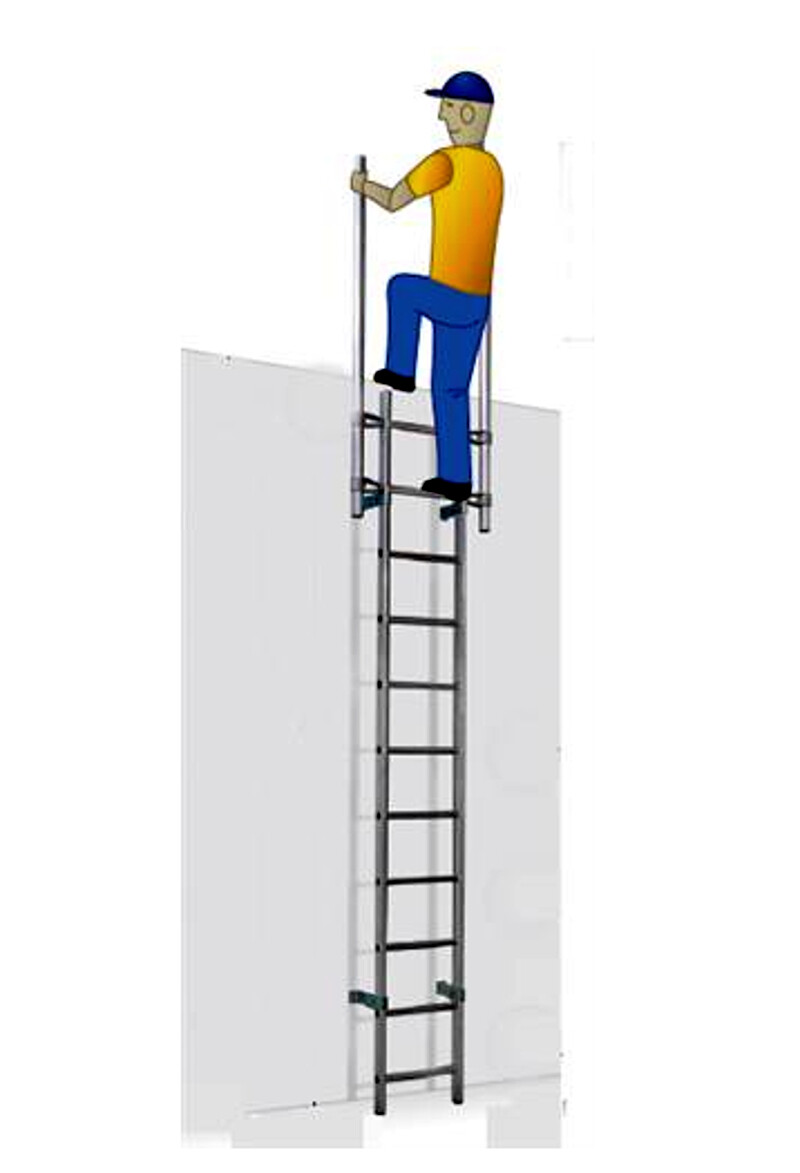

Maniglioni verticali di sbarco

La SGS390 è dotata di maniglioni verticali di sbarco che prolungano i montanti al di sopra del piano di accesso. L’operatore può così mantenere una presa sicura con entrambe le mani nell’ultima parte della salita e durante lo sbarco sulla copertura o sulla piattaforma, incrementando la sicurezza anche in assenza di gabbia.

La configurazione è indicata quando il dislivello è vicino ai 3,90 m e sono già presenti parapetti, ringhiere o altre protezioni collettive in copertura, oppure quando si desidera evitare gli ingombri di una gabbia completa.

Fissaggio a parete e staffe disponibili

L’installazione della SGS390 avviene tramite staffe a muro e tasselli scelti in funzione del supporto (calcestruzzo, muratura, struttura metallica, ecc.). Per un’altezza di questo tipo è necessario prevedere più staffe lungo lo sviluppo verticale, con interasse non superiore a circa 2,00 m.

Il sistema SECURITY SYSTEM offre una gamma completa di staffe per adattarsi alle diverse situazioni:

• Staffe fisse per pareti portanti in calcestruzzo o muratura piena.
• Staffe regolabili in profondità per compensare cappotti termici, coibentazioni e rivestimenti.
• Staffe con maggiore sporgenza per superare gronde, mensole, canalizzazioni e altri aggetti.
• Staffe a cavallotto (dove previste) per il fissaggio su travi o telai metallici esistenti.

Scelta della staffa, tasselli e interassi deve essere sempre verificata e dimensionata da un tecnico abilitato, in base ai carichi d’esercizio, alle azioni del vento e alla tipologia di supporto.

Campi di impiego della scala SGS390

La SGS390 è adatta al superamento di dislivelli attorno ai 3,90 m in molti contesti, tra cui:

• Accesso a coperture piane o a shed di capannoni e fabbricati industriali.
• Accesso a terrazze tecniche, locali macchine, centrali termiche, gruppi frigo, UTA e impianti HVAC.
• Accesso a passerelle di ispezione, ballatoi e piattaforme di servizio interne o esterne.
• Tratto verticale senza gabbia all’interno di sistemi di accesso più ampi, quando la valutazione dei rischi e le protezioni collettive in quota lo consentono.

Integrazione nel sistema SECURITY SYSTEM

La SGS390 si integra nel sistema modulare SECURITY SYSTEM e può essere utilizzata:

• come scala autonoma per il dislivello specifico;
• come tratto inferiore o intermedio di una composizione verticale più alta, tramite innesti scala–su–scala dedicati;
• come base per futuri ampliamenti con gabbia di protezione, balconi di sdoppiamento e moduli di sbarco;
• in combinazione con accessori di sicurezza (cancelletti, blocchetti anti–intrusione, botole di accesso, ecc.).

In questo modo la SGS390 rappresenta una soluzione flessibile e configurabile, adatta sia a interventi puntuali su singoli dislivelli, sia alla realizzazione di sistemi di accesso in quota più complessi e facilmente ampliabili nel tempo.
