Scala verticale SECURITY SYSTEM in alluminio senza gabbia – codice SGS450

La SGS450 è una scala verticale fissa in alluminio della gamma modulare SECURITY SYSTEM, progettata per l’accesso sicuro a coperture, terrazze tecniche, impianti e piattaforme di servizio con dislivelli prossimi ai 4,50 m. Si tratta di una configurazione senza gabbia di protezione ma dotata di maniglioni verticali di sbarco, indicata quando è necessario contenere gli ingombri sulla facciata mantenendo un’elevata sicurezza in salita e in sbarco.

La struttura in alluminio estruso nervato, i pioli antisdrucciolo e la compatibilità con i componenti del sistema SECURITY SYSTEM (staffe, innesti scala–su–scala, accessori di sicurezza) rendono la SGS450 adatta all’uso professionale in ambito industriale, terziario e impiantistico, sia su edifici di nuova costruzione sia per interventi di adeguamento alla normativa sulla sicurezza in quota.

Caratteristiche tecniche SGS450

• Codice: SGS450 (scala verticale SECURITY SYSTEM senza gabbia).
• Tipologia: scala fissa a pioli senza gabbia, con maniglioni verticali di sbarco.
• Altezza/Lunghezza: circa 4.500 mm (≈ 4,50 m) di sviluppo verticale.
• Numero pioli: 15 pioli con passo di circa 300 mm.
• Larghezza esterna scala: circa 450 mm.
• Montanti: profilo rettangolare in alluminio estruso nervato 25 × 65 mm.
• Pioli: profilo 30 × 30 mm in alluminio antisdrucciolo per una presa sicura del piede.
• Materiale: alluminio estruso, leggero, resistente alla corrosione, idoneo anche ad ambienti esterni.
• Portata: 150 kg (uso professionale, con corretto fissaggio alla struttura).
• Peso e volume imballo: come indicato nella scheda tecnica SECURITY SYSTEM allegata alla fornitura.

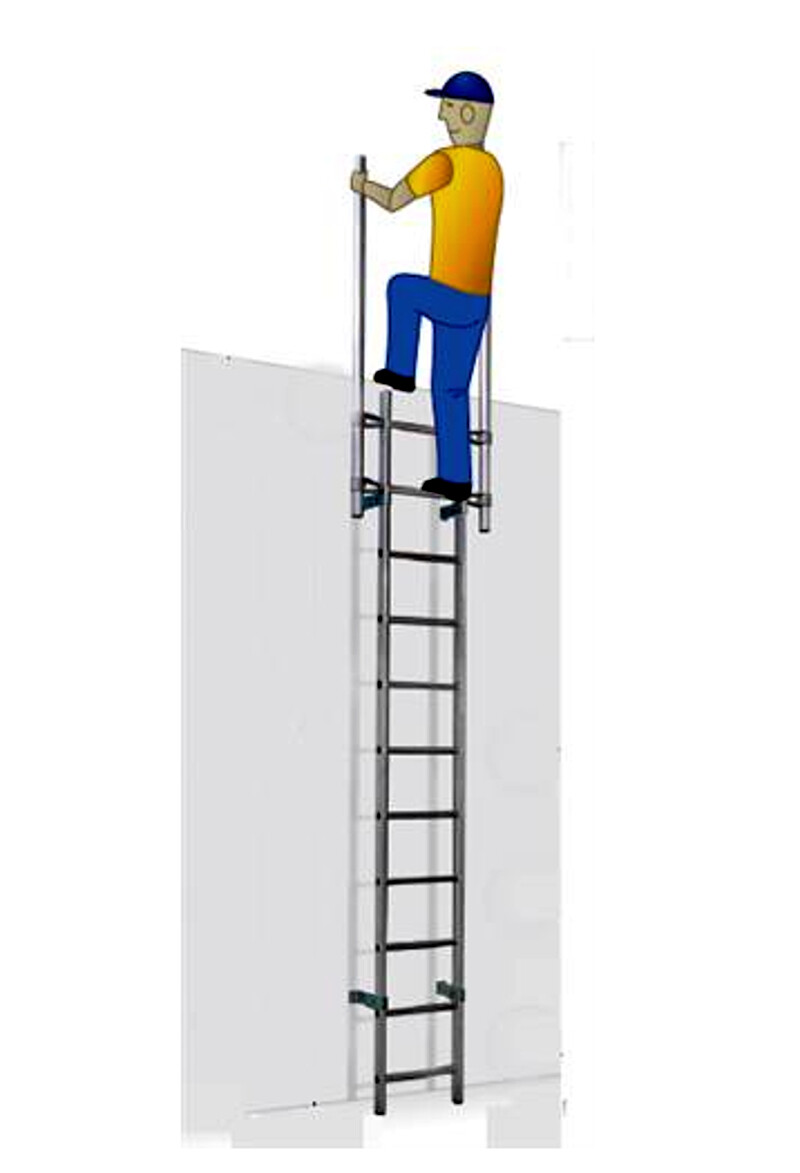

Maniglioni verticali di sbarco

La SGS450 è dotata di maniglioni verticali di sbarco che prolungano i montanti al di sopra del piano di accesso. L’operatore può mantenere una presa sicura con entrambe le mani negli ultimi pioli e durante lo sbarco sulla copertura o sulla piattaforma, aumentando la sicurezza anche in assenza di gabbia di protezione.

La configurazione è indicata quando il dislivello è intorno ai 4,50 m e in copertura sono già presenti parapetti, ringhiere o altre protezioni collettive, oppure quando si vuole evitare l’ingombro di una gabbia completa mantenendo la scala aderente alla facciata.

Fissaggio a parete e staffe disponibili

L’installazione della SGS450 avviene tramite staffe a muro e tasselli scelti in funzione del supporto (calcestruzzo, muratura, carpenteria metallica, ecc.). Per un’altezza di questo tipo è necessario prevedere più staffe lungo lo sviluppo verticale, con interasse non superiore a circa 2,00 m.

Il sistema SECURITY SYSTEM mette a disposizione una gamma completa di staffe per adattarsi alle diverse situazioni di facciata e di cantiere:

• Staffe fisse per pareti portanti in calcestruzzo o muratura piena.
• Staffe regolabili in profondità per compensare cappotti termici, coibentazioni e rivestimenti ventilati.
• Staffe con maggiore sporgenza per superare gronde, mensole, canalizzazioni, tubazioni o altri aggetti.
• Staffe a cavallotto (dove previste) per il fissaggio su travi o telai metallici esistenti.

Scelta della staffa, tasselli e interassi deve essere sempre verificata e dimensionata da un tecnico abilitato, in base ai carichi d’esercizio, alle azioni del vento e alla tipologia di supporto.

Campi di impiego della scala SGS450

La SGS450 è adatta al superamento di dislivelli intorno ai 4,50 m in molte applicazioni, tra cui:

• Accesso a coperture piane o a shed di capannoni industriali e fabbricati artigianali.
• Accesso a terrazze tecniche, locali macchine, centrali termiche, gruppi frigo, UTA e impianti HVAC.
• Accesso a passerelle di ispezione, ballatoi e piattaforme di servizio interne o esterne.
• Tratto verticale senza gabbia all’interno di sistemi di accesso più ampi, quando la valutazione dei rischi e le protezioni collettive in quota consentono questa configurazione.

Integrazione nel sistema SECURITY SYSTEM

La SGS450 si integra pienamente nel sistema modulare SECURITY SYSTEM e può essere utilizzata:

• come scala autonoma per il dislivello specifico;
• come tratto inferiore o intermedio di una composizione verticale più alta, tramite appositi innesti scala–su–scala;
• come base per futuri ampliamenti con gabbia di protezione, balconi di sdoppiamento e moduli di sbarco;
• in combinazione con accessori di sicurezza (cancelletti, blocchetti anti–intrusione, botole di accesso, ecc.)

In questo modo la scala SGS450 rappresenta una soluzione flessibile e configurabile, adatta sia a interventi puntuali su singoli dislivelli, sia alla realizzazione di sistemi di accesso in quota più complessi e ampliabili nel tempo.
