ACCIAIO THERMOMATIC
⚙️ Scheda prodotto · SCARI Made in Italy

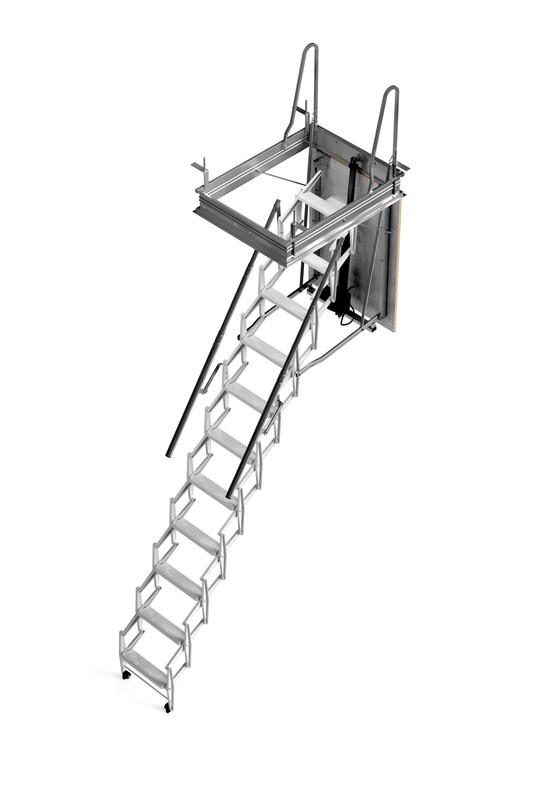

scala retrattile motorizzata THERMOMATIC
scala retrattile motorizzata THERMOMATIC
struttura in acciaio, botola coibentata
La THERMOMATIC SCARI combina motorizzazione a 220 V / 240 W, struttura in lamiera stampata 15/10 verniciata bianca e botola in multistrato di pioppo classe E1. Disponibile in 20 varianti di misura con larghezza foro da 50 a 80 cm e lunghezza da 90 a 130 cm.
⚡ Motore 220 V / 240 W 🏗 Lamiera 15/10 verniciata bianca 🌡 Botola multistrato pioppo classe E1 📐 20 taglie disponibili ✅ UNI EN 14975:2007
240 W Potenza motore
220 V Tensione AC
150 kg Portata esercizio
260 kg Carico di prova
65° Angolo apertura
20 Varianti di misura

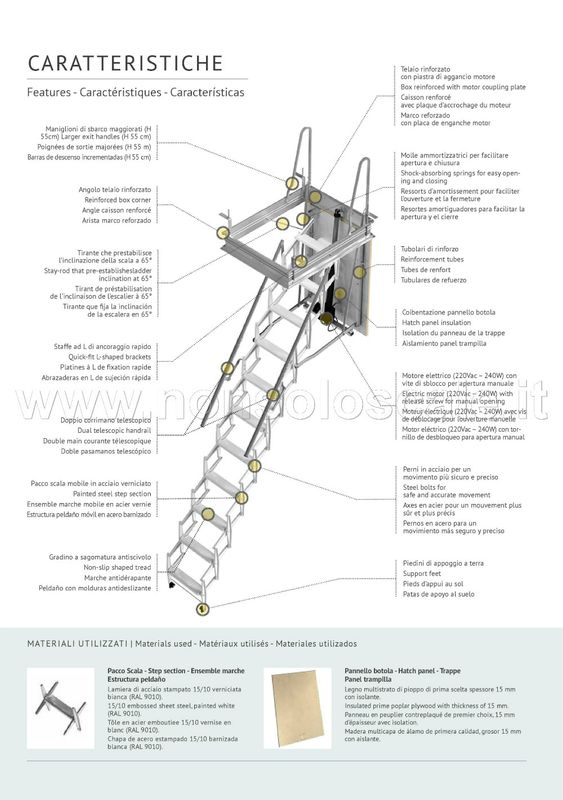

Costruzione
Cosa distingue il THERMOMATIC dagli altri modelli motorizzati?
Il nome THERMOMATIC sintetizza le due caratteristiche costruttive che definiscono questo modello SCARI: la coibentazione termica integrata nella botola e l'automazione elettrica a 220 V. Mentre altri modelli motorizzati adottano pannelli in truciolare non trattato, la THERMOMATIC monta di serie un pannello in multistrato di pioppo di prima scelta, classe E1 (norma UNI EN 13986:2005), a bassissima emissione di formaldeide, rivestito con materiale isolante che riduce le dispersioni termiche tra solaio e piano di calpestio.
La struttura mobile è in lamiera stampata 15/10 verniciata bianca RAL 9010, unita da perni in acciaio che garantiscono un movimento fluido e privo di giochi anche dopo anni di utilizzo. Il telaio è in lamiera zincata 10/10 con angolari di rinforzo, più resistente alla corrosione rispetto ai telai verniciati standard.
⚡ Motore 220 Vac — 240 W
Progettato e prodotto in Italia. Silenziosa apertura e chiusura in pochi secondi. Vite di sblocco per apertura manuale in caso di mancanza di rete.
🏗 Struttura lamiera 15/10
Acciaio stampato verniciato bianco RAL 9010. Perni in acciaio per movimento fluido. Molle ammortizzatrici di richiamo integrate.
🛡 Telaio zincato 10/10
Angolari di rinforzo perimetrali. Staffe ad "L" di ancoraggio al solaio incluse. Resistenza alla corrosione superiore al verniciato.
🌡 Botola multistrato classe E1
Pioppo di prima scelta con rivestimento isolante. Emissione di formaldeide minima (UNI EN 13986:2005). Tubolari di rinforzo interni.
Scheda tecnica
Quali sono le specifiche tecniche complete della THERMOMATIC SCARI?
| Parametro | Valore / Materiale |
|---|---|
| Struttura mobile | Lamiera stampata acciaio 15/10, verniciata bianca RAL 9010 |
| Giunti struttura | Perni in acciaio (movimento fluido e preciso) |
| Telaio | Lamiera zincata 10/10 con angolari di rinforzo perimetrali |
| Motore elettrico | 220 Vac — 240 W, Made in Italy |
| Sblocco emergenza | Vite di sblocco motore accessibile dal basso |
| Comando | Radiocomando a distanza incluso; predisposizione pulsantiera a muro |
| Pannello botola | Multistrato di pioppo prima scelta, sp. 15 mm, classe E1 (UNI EN 13986:2005) |
| Rivestimento botola | Materiale isolante termico ad alta densità |
| Corrimano | Doppio corrimano telescopico zincato |
| Maniglioni sbarco | Acciaio zincato, superiori |
| Angolo apertura rampa | 65° (regolabile tramite tirante) |
| Portata esercizio | 150 kg |
| Carico di prova statico | 260 kg |
| Normativa scala | UNI EN 14975:2007 — Marcatura CE sulla scala come sistema completo |
| Normativa motore | Direttiva LVD 2014/35/UE + EMC — Marcatura CE separata sul motore come apparecchio elettrico |
| Ancoraggio | Staffe ad "L" incluse; tasselli non inclusi |
| Spedizione | Completamente assemblata, in cassa di legno pallettizzata |
| Colore telaio | Zincato (argento metallico) |
| Colore struttura rampa | Bianco RAL 9010 |

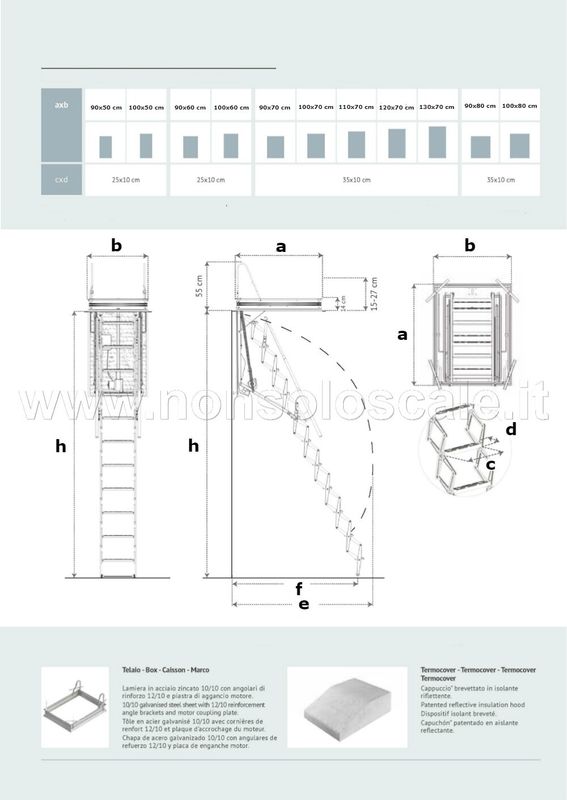

Varianti disponibili
Come scegliere la misura giusta tra le 20 varianti THERMOMATIC?
La gamma THERMOMATIC copre 5 lunghezze foro (da 90 a 130 cm) e 4 larghezze foro (da 50 a 80 cm), per un totale di 20 configurazioni standard.
Le misure nominali indicano il foro grezzo da aprire nel solaio. Il cassonetto SCARI è circa 1 cm più piccolo per lato rispetto alla misura nominale, per potersi calare agevolmente nel foro durante l'installazione. La cornice del telaio sporge poi di 2–3 cm verso l'esterno su tutto il perimetro, coprendo il bordo grezzo del solaio. Esempio: per il modello 120×70, il foro grezzo da aprire è 120×70 cm, il cassonetto misura circa 118×68 cm, e la cornice a vista coprirà i 2–3 cm di bordo tutto intorno.
La larghezza foro determina l'ampiezza dei gradini (e quindi il comfort di salita); la lunghezza foro influenza l'ingombro della botola sul soffitto e la lunghezza della rampa (che si adatta all'altezza del solaio tramite la parte telescopica). Per solai standard da 240–280 cm tutte le misure sono compatibili; oltre i 280 cm verificare con nonsoloscale la versione con prolunga.
| Lunghezza foro → Larghezza foro ↓ |
90 cm | 100 cm | 110 cm | 120 cm | 130 cm |
|---|---|---|---|---|---|
| 50 cm | SRMOT/95.X | SRMOT/105.X | SRMOT/115.X | SRMOT/125.X | SRMOT/135.X |
| 60 cm | SRMOT/96.X | SRMOT/106.X | SRMOT/116.X | SRMOT/126.X | SRMOT/136.X |
| 70 cm | SRMOT/97.X | SRMOT/107.X | SRMOT/117.X | SRMOT/127.X | SRMOT/137.X |
| 80 cm | SRMOT/98.X | SRMOT/108.X | SRMOT/118.X | SRMOT/128.X | SRMOT/138.X |
📐 Come leggere il codice SRMOT: le prime due cifre indicano la lunghezza foro in decine di cm (es. 12 = 120 cm); la terza cifra indica la larghezza in decine di cm (es. 7 = 70 cm). La
.X finale indica la variante di altezza solaio, configurata in fase di installazione. Le misure nominali corrispondono al foro grezzo da aprire nel solaio: il cassonetto è ~1 cm più piccolo per lato per facilitarne l'inserimento; la cornice esterna coprirà il bordo con una sovrapposizione di 2–3 cm tutto intorno.
Contenuto della fornitura
Cosa è incluso nella fornitura standard della THERMOMATIC?
La scala viene spedita completamente assemblata in cassa di legno pallettizzata, pronta per il fissaggio. Non sono necessarie lavorazioni sul pacco scala. I tasselli di ancoraggio al solaio non sono inclusi e vanno scelti in base al tipo di solaio (laterocemento, C.A., legno).
Contenuto cassa standard
Struttura mobile (pacco scala) preassemblata Telaio zincato 10/10 con angolari Pannello botola multistrato pioppo 15 mm classe E1 Motore elettrico 220 Vac — 240 W Radiocomando a distanza (1 pz.) Ricevitore radio preabbinato Doppio corrimano telescopico zincato Maniglioni di sbarco superiori zincati Staffe ad "L" di ancoraggio al solaio Tirante di regolazione angolo apertura 65° Molle ammortizzatrici di richiamo Kit viti e ferramenta di montaggio Istruzioni di installazione Certificazione UNI EN 14975:2007 — Marcatura CE scala (sistema completo) Marcatura CE motore (Direttiva LVD 2014/35/UE — apparecchio elettrico)
⚠️ Non incluso: tasselli di ancoraggio al solaio (da scegliere in base al tipo di solaio), cavo di alimentazione dalla presa al motore, pulsantiera a muro (disponibile come optional).
Installazione
Come si installa la THERMOMATIC? Punti critici specifici del modello
Il processo di installazione meccanica segue le fasi standard delle scale a pantografo per soffitta, con alcune specifiche legate al peso del pacco e alla presenza del motore.
- Il pacco scala completo pesa indicativamente 40–50 kg: sono necessarie almeno due persone per il sollevamento nel vano.
- Il telaio zincato con angolari si fissa al solaio con staffe ad "L" (incluse) e tasselli ad espansione; per solai in C.A. usare M8 o superiore.
- Il cavo di alimentazione del motore (220 V / 16 A) deve raggiungere una presa dedicata nelle vicinanze del vano botola.
- Il ricevitore radio è preabbinato al radiocomando in fabbrica: non è necessaria alcuna programmazione aggiuntiva nella maggior parte dei casi.
- Il tirante di regolazione dell'angolo di apertura è preregolato a 65°; può essere modificato entro un range limitato se lo spazio a pavimento è inferiore allo standard.
- Verificare il rallentamento in fine corsa (apertura e chiusura) prima della messa in servizio: si regola tramite vite sul ricevitore.
Qual è lo spazio minimo necessario a pavimento per l'apertura della rampa?
Con angolo di apertura a 65°, la proiezione orizzontale della rampa è pari a circa 0,47 × altezza solaio. Per un solaio a 270 cm serve quindi uno spazio libero di almeno 127 cm sul lato apertura, misurato dal bordo inferiore del foro. Questo spazio deve essere libero da mobili, porte e pareti per tutto il ciclo di apertura/chiusura.
Non sai quale misura scegliere?

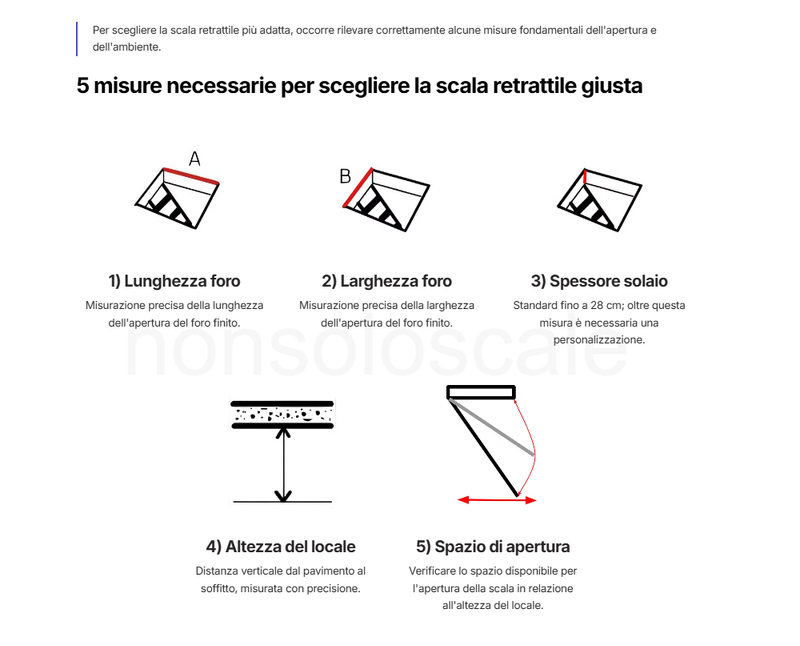

Indica le dimensioni del foro, l'altezza pavimento-soffitto e il tipo di solaio: ti indichiamo il codice SRMOT corretto in pochi minuti.
📞 029303938Lun–Ven 9:00–12:00 / 14:00–18:00 · nonsoloscale, Rho (MI)
FAQ tecnica
Domande tecniche specifiche sulla THERMOMATIC SCARI
Il motore è a corrente alternata 220 Vac — 240 W, progettato e prodotto in Italia. Si collega a una presa domestica standard (spina Schuko o bivalente 10/16 A). Non è un motore a bassa tensione DC: richiede collegamento diretto all'impianto 230 V, idealmente su una linea dedicata con interruttore magneto-termico da 10 A.
La THERMOMATIC è dotata di una vite di sblocco motore accessibile dal basso senza strumenti particolari. In caso di mancanza di tensione di rete, si svita la vite di bloccaggio: il meccanismo passa in modalità manuale e il pannello botola può essere aperto o chiuso a mano con una forza modesta. La vite va ristretta dopo il ripristino dell'alimentazione.
Sì. Il pannello è in multistrato di pioppo di prima scelta, spessore 15 mm, classe E1 (UNI EN 13986:2005) rivestito con materiale isolante ad alta densità. Il rivestimento riduce la trasmittanza termica rispetto a un pannello nudo, ma per ottenere un valore U certificato molto basso (es. U ≤ 0,46 W/m²K) è necessario abbinare un accessorio Termocover aggiuntivo. Il pannello da solo riduce significativamente le dispersioni rispetto a una botola in truciolare non trattato.
Il formato è
SRMOT/[L][l].X dove L è la lunghezza del foro in decine di cm (2 cifre: 09=90, 10=100, 11=110, 12=120, 13=130) e l è la larghezza in decine di cm (1 cifra: 5=50, 6=60, 7=70, 8=80). Esempio: SRMOT/117.X = foro 110 cm × 70 cm. La .X indica che la lunghezza della rampa è regolabile in fase di installazione per adattarsi all'altezza del solaio, entro il range standard del modello.
Sì. La lamiera 15/10 mm (1,5 mm) è lo standard industriale per scale retrattili a soffitta in acciaio di gamma media-alta. Associata alla giunzione con perni in acciaio (anziché semplici ribattini o spine in plastica), garantisce un movimento fluido e un'usura minima anche con accessi plurigiornalieri. Il telaio in 10/10 zincato con angolari di rinforzo aggiunge ulteriore rigidità al sistema.
L'angolo standard è 65°, regolato dal tirante incluso. A 65° la rampa è ben inclinata per una salita comoda e sicura. È possibile variare l'angolo entro un range limitato (circa 60°–70°) agendo sul tirante di regolazione. Angoli minori di 60° non sono consigliati per ragioni di sicurezza (norma EN 14975 prevede angoli tra 60° e 75° per le scale retrattili).
Sì. La THERMOMATIC è predisposta per l'installazione di una pulsantiera a muro (funzione "uomo presente"), disponibile come optional. Con la pulsantiera, la scala si apre o chiude solo mentre si tiene premuto il pulsante, con arresto immediato al rilascio: funzione utile in presenza di bambini o in ambienti con più utenti. La pulsantiera è cablata (non wireless) e va installata da un elettricista.
Il telaio della THERMOMATIC è in lamiera zincata a caldo 10/10: la zincatura penetra nel metallo creando un legame metallurgico che resiste alla corrosione molto meglio della semplice verniciatura a polvere. In ambienti con umidità relativa elevata (soffitte non ventilate, zone climatiche umide) o in caso di perdite d'acqua accidentali dal solaio, il telaio zincato mantiene l'integrità strutturale senza arruginire. La struttura della rampa (bianca RAL 9010) è invece verniciata a polvere, che è sufficiente per un componente mobile interno.
Arriva completamente assemblata in cassa di legno pallettizzata. Non è necessario montare gradini, telaio o meccanismo: l'unica operazione è il fissaggio del telaio al solaio tramite le staffe ad "L" incluse e i tasselli (da acquistare separatamente). Il radiocomando è già abbinato al ricevitore in fabbrica. Tutte le scale SCARI vengono testate con cicli completi di apertura e chiusura prima della spedizione.
La versione standard è compatibile con altezze solaio da circa 240 cm fino a 325 cm. La regolazione avviene in fase di installazione modificando la lunghezza della parte telescopica della rampa. Per altezze superiori ai 325 cm è disponibile una versione con prolunga rampa: contattare nonsoloscale indicando l'altezza esatta per verificare la disponibilità e il codice specifico.
