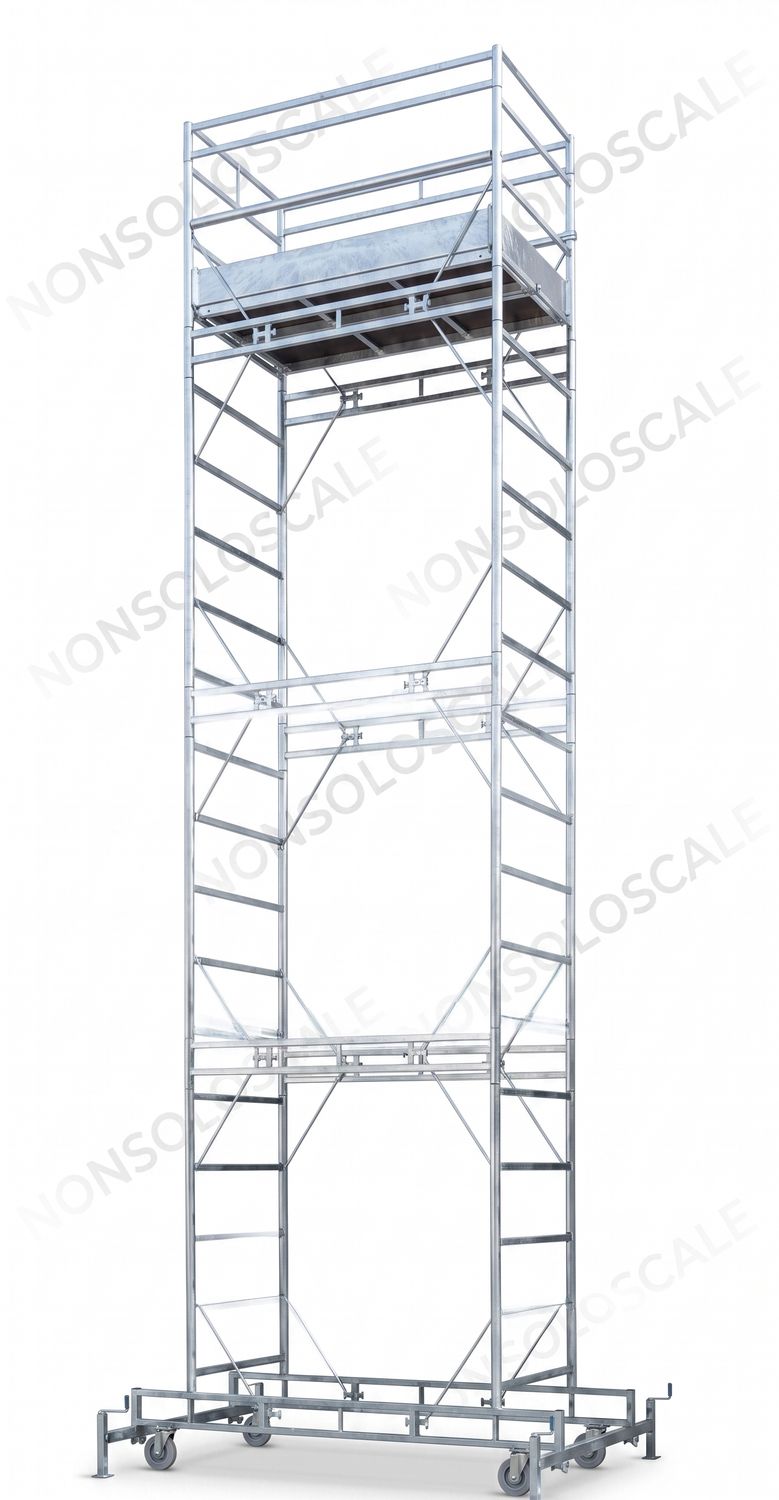

Trabattello in acciaio P22 ITA H struttura mt. 7,60 con 1 piano lavoro completo STP
Codice articolo A33P2207
€2.376,00
Tempo di consegna stimato
Spedizione: 5–6 giorni lavorativi
1 disponibili
1
Salva questo articolo per dopo
Trabattello in acciaio P22 ITA H struttura mt. 7,60 con 1 piano lavoro completo STP
Dettagli del prodotto
STP · P22 D.Lgs.81/2008 · Codice A33P2207 · Acciaio zincato Ø50mm · Piano 1970×1060mm · 1 ancoraggio · Made in Italy
P22 STP — H struttura 7,60m
P22 STP — H struttura 7,60m
piano a 6,60m · lavoro fino a 8,60m
La configurazione con il rapporto altezza/ancoraggi più favorevole del P22 D.Lgs.81: piano a 6,60m, lavoro fino a 8,60m alla mano, ancora con un solo ancoraggio obbligatorio. La configurazione successiva (9,60m struttura) ne richiede già due. Per chi lavora abitualmente su facciate a 3 piani e capannoni con gronda tra 7m e 8,5m, questa è spesso la configurazione definitiva. Per il confronto tra tutte le 6 configurazioni, visita la pagina principale del P22 STP.
7,60m H struttura
6,60m H piano di lavoro
8,60m H lavoro alla mano
✔ La configurazione più alta con un solo ancoraggio Nel sistema P22 D.Lgs.81, 7,60m struttura è il massimo raggiungibile con un solo ancoraggio a parete. La configurazione successiva, A33P2209 da 9,60m struttura, supera la soglia degli 8 metri e richiede 2 ancoraggi. Se hai bisogno di lavorare fino a 8,60m alla mano con un solo punto di ancoraggio da gestire, questa è la configurazione corretta. L'ancoraggio va posizionato a 4 metri di altezza struttura, come per la configurazione da 5,60m.
A chi serve esattamente questa configurazione
Con il piano a 6,60m e l'altezza di lavoro a 8,60m alla mano, questa configurazione copre la fascia degli edifici a 3 piani e dei capannoni artigianali di medie dimensioni — altezze che richiedono un trabattello serio ma dove 2 ancoraggi sarebbero eccessivi.
🏢 Facciate 3 piani Tinteggiatura, intonacatura e manutenzione di facciate di edifici residenziali a 3 piani. Il piano a 6,60m raggiunge comodamente il cornicione e le finiture del terzo piano senza dover gestire 2 ancoraggi.
🏭 Capannoni gronda 7–8m Manutenzione e verniciatura di capannoni industriali e artigianali di medie dimensioni con altezza di gronda tra 7m e 8,5m. La fascia più comune nei capannoni produttivi italiani costruiti dagli anni '70 ad oggi.
🔩 Carpenteria metallica Verniciatura di travi, pilastri e strutture reticolari a 7-8 metri di quota. La robustezza dell'acciaio Ø50mm e il piano ampio 1970×1060mm reggono il lavoro con attrezzatura pesante in questa fascia di altezza.
⚡ Impiantistica industriale Installazione e manutenzione di impianti di condizionamento, ventilazione e quadri elettrici in ambienti produttivi con soffitti tra 7m e 8,5m. Centri commerciali, supermercati, capannoni logistici.
🎨 Verniciatura industriale Verniciatura ignifuga, antiruggine e anticorrosione di strutture metalliche elevate. Il piano da 1970×1060mm offre lo spazio necessario per lavorare con macchine airless e altri strumenti ingombranti.
⚠ Ancoraggio obbligatorio — 1 punto a 4m struttura Come per la configurazione da 5,60m, è richiesto 1 ancoraggio obbligatorio a 4 metri di altezza struttura. L'ancoraggio deve essere eseguito da personale competente su un punto strutturalmente idoneo. Lo spostamento del trabattello a questa altezza richiede lo smontaggio parziale della struttura (max 2 campate consentite per lo spostamento secondo il manuale STP).
Cosa comprende — dotazione completa della configurazione A33P2207
Rispetto alla configurazione da 5,60m, questa aggiunge 2 elementi e 2 traverse in più (evidenziati). Per ricambi singoli: pagina ricambi P22 STP.
Peso totale configurazione A33P2207 182,5 kg
Scheda tecnica — configurazione 7,60m
Codice configurazione
A33P2207
H struttura
7,60m
H piano di lavoro
6,60m
H di lavoro alla mano
8,60m
Ancoraggi richiesti
1 — ultima config con 1 solo ancoraggio · il successivo (9,60m) ne richiede 2
Posizione ancoraggio
A 4 metri di altezza struttura · D.Lgs.81/2008 art.140
N° elementi standard
6 (A33ELEM — +2 rispetto a 5,60m · +4 rispetto a 3,60m)
Spostamento con struttura montata
Non consentito — smontare a max 2 campate prima di spostare
Piano di lavoro
CARPLY 1970×1060mm · antisdrucciolo · con botola · 20 kg
Base con stabilizzatori
2740×1840mm
Peso totale
182,5 kg (+38 kg rispetto alla config 5,60m)
Norma
D.Lgs.81/2008 art.140
Ricambi originali
Pagina hub P22
Le altre configurazioni del P22 STP
Dalla configurazione più bassa (nessun ancoraggio) a quella più alta (3 ancoraggi, 14,60m alla mano).
Domande su questa configurazione
Sì. La configurazione A33P2207 da 7,60m struttura è l'ultima nel sistema P22 D.Lgs.81 a richiedere solo 1 ancoraggio. La configurazione successiva da 9,60m struttura supera gli 8 metri di altezza e richiede 2 ancoraggi come previsto dal D.Lgs.81/2008 art.140 (1 ogni 4m). Per chi gestisce cantieri dove il secondo ancoraggio crea problemi logistici o strutturali, la configurazione da 7,60m rappresenta il punto di equilibrio ottimale.
Sì, è una delle sue applicazioni principali. Un edificio residenziale a 3 piani ha solitamente la gronda tra 8m e 9,5m. Con il piano a 6,60m e il lavoro fino a 8,60m alla mano, il P22 da 7,60m struttura raggiunge la fascia alta della facciata e il cornicione della maggior parte degli edifici a 3 piani di costruzione standard italiana. Per edifici a 3 piani alti (gronda oltre 9m), la configurazione corretta è la A33P2209 da 9,60m struttura.
La configurazione da 7,60m pesa 182,5 kg contro i 144,5 kg della configurazione da 5,60m. La differenza di 38 kg è dovuta ai 2 elementi A33ELEM (12,50 kg/pz) e alle 2 traverse A33TRAVE (6,50 kg/pz) aggiuntivi. Questo peso è rilevante sia per il trasporto che per la movimentazione in cantiere — 2 persone sono necessarie per il montaggio sicuro a questa altezza come previsto dal manuale STP.
Nella pagina ricambi P22 STP su nonsoloscale.com. I codici sono identici a tutte le configurazioni P22 D.Lgs.81. Per questa configurazione i componenti più soggetti ad usura in quota (ringhiere, elementi, traverse) hanno i codici A33RINGH, A33ELEM e A33TRAVE. Se solo la parte con botola del piano è danneggiata, ordina il codice A33BOTO — senza dover acquistare il piano completo A33PIALL.
Hai bisogno di lavorare a 8,60m? Siamo a Rho (MI) con ritiro in sede. Contattaci per disponibilità e consegna del P22 STP nella configurazione da 7,60m struttura. Consegna in tutta Italia.
