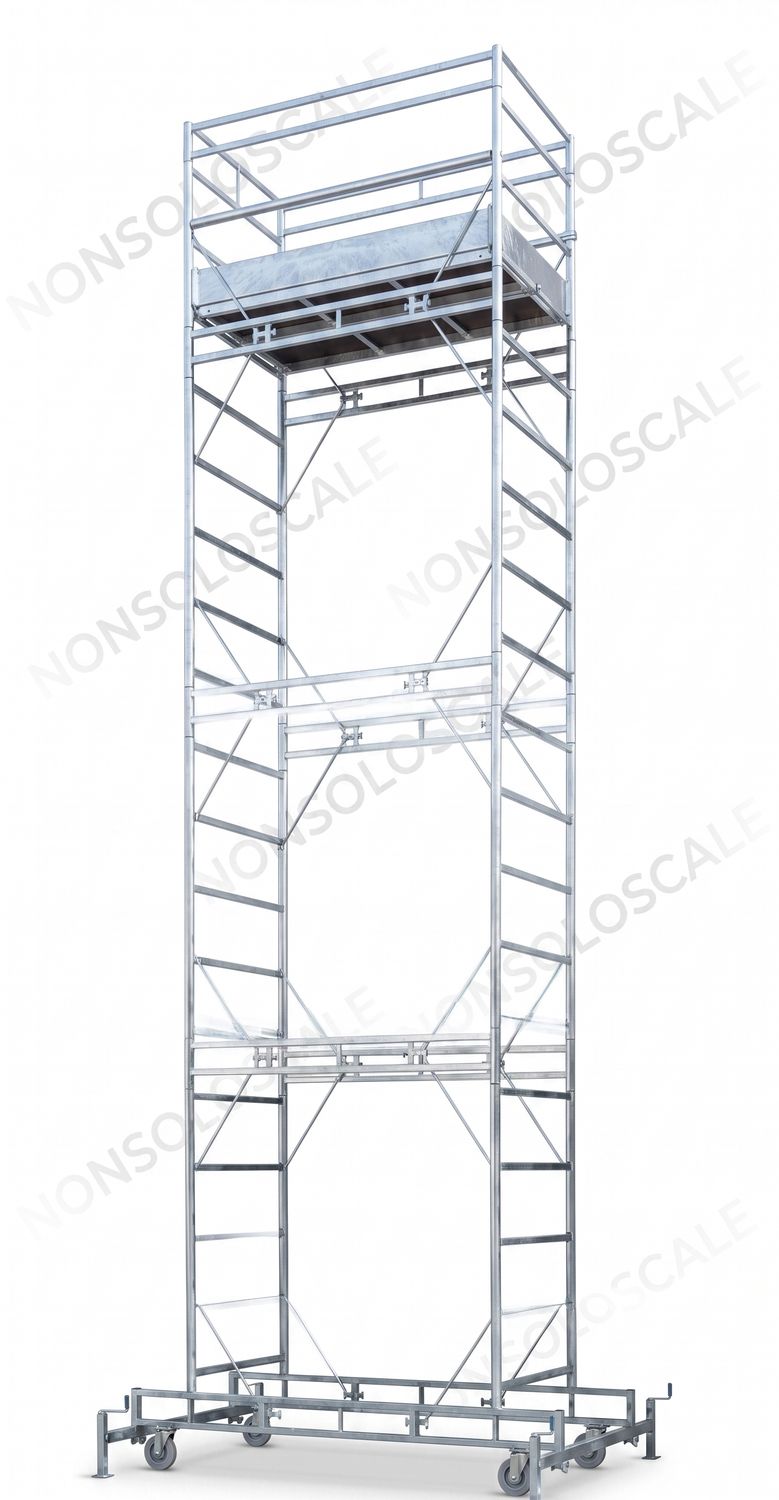

Trabattello in acciaio P22 ITA H struttura mt. 9,60 con 1 piano lavoro completo STP
Codice articolo A33P2209
€2.710,00
Tempo di consegna stimato
Spedizione: 5–6 giorni lavorativi
1 disponibili
1
Salva questo articolo per dopo
Trabattello in acciaio P22 ITA H struttura mt. 9,60 con 1 piano lavoro completo STP
Dettagli del prodotto
STP · P22 D.Lgs.81/2008 · Codice A33P2209 · Acciaio zincato Ø50mm · Piano 1970×1060mm · 2 ancoraggi · Made in Italy

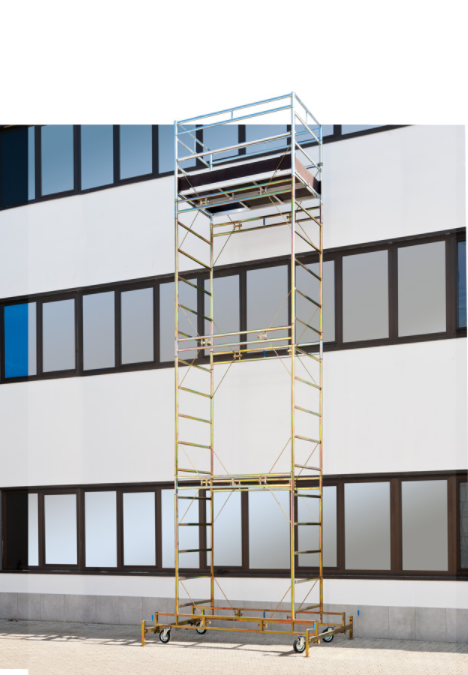

P22 STP — H struttura 9,60m
P22 STP — H struttura 9,60m
piano a 8,60m · lavoro fino a 10,60m
La configurazione che entra nella fascia dei 10 metri alla mano: piano a 8,60m, lavoro fino a 10,60m. È anche la prima del P22 D.Lgs.81 a richiedere 2 ancoraggi obbligatori — uno a 4m e uno a 8m di altezza struttura. Prima di scegliere questa configurazione, verifica che l'edificio abbia entrambi i punti di ancoraggio strutturalmente idonei. Per il confronto tra tutte le 6 configurazioni, visita la pagina principale del P22 STP.
9,60m H struttura
8,60m H piano di lavoro
10,60m H lavoro alla mano
⚠ 2 ancoraggi obbligatori — a 4m e a 8m di altezza struttura Con 9,60m di struttura il P22 supera la seconda soglia prevista dal D.Lgs.81/2008 art.140: sono richiesti 2 ancoraggi a parete, il primo a 4 metri e il secondo a 8 metri di altezza struttura. Prima di montare questa configurazione, è indispensabile identificare sull'edificio due punti strutturalmente idonei a quelle quote specifiche. Non tutti gli edifici hanno elementi ancorabili esattamente a 4m e 8m — valutare in sopralluogo prima dell'acquisto. Se disponi di un solo punto di ancoraggio, la configurazione corretta è la A33P2207 da 7,60m struttura.
⚓
⚓
Ancoraggio 1 — a 4m di altezza struttura (stesso della config 5,60m e 7,60m)
Ancoraggio 2 — a 8m di altezza struttura (primo punto sopra gli 8m)
Entrambi i punti di ancoraggio devono essere verificati in sopralluogo prima del montaggio. L'ancoraggio va eseguito da personale competente contestualmente al blocco delle ruote.
Ancoraggio 2 — a 8m di altezza struttura (primo punto sopra gli 8m)
Entrambi i punti di ancoraggio devono essere verificati in sopralluogo prima del montaggio. L'ancoraggio va eseguito da personale competente contestualmente al blocco delle ruote.
A chi serve esattamente questa configurazione
Con il piano a 8,60m e il lavoro fino a 10,60m alla mano, questa configurazione è quella giusta per chi lavora su edifici e strutture industriali nella fascia dei 10 metri — una quota che richiede attrezzatura seria e una pianificazione degli ancoraggi prima del cantiere.
🏢 Facciate 4 piani Tinteggiatura, intonacatura e manutenzione di facciate di edifici residenziali a 4 piani. La gronda di un edificio a 4 piani di costruzione standard si colloca tipicamente tra 10m e 12m — questa configurazione raggiunge il quarto piano comodamente.
🏭 Capannoni gronda 9–10m Manutenzione e verniciatura di capannoni industriali di grandi dimensioni con altezza di gronda tra 9m e 10,5m. Tipici dei poli industriali e logistici costruiti dagli anni '80 in poi, dove le altezze interne sono cresciute con le esigenze produttive.
🔩 Strutture reticolari elevate Verniciatura e manutenzione di travi a traliccio, passerelle, carpenterie metalliche a 9-10 metri. Il piano ampio 1970×1060mm e la struttura in acciaio Ø50mm reggono il lavoro con attrezzatura pesante a queste quote.
⚡ Magazzini e centri logistici Installazione e manutenzione di impianti, illuminazione, sprinkler e scaffalature in magazzini automatizzati e centri logistici con altezze interne tra 9m e 10,5m. La fascia sempre più comune nella grande distribuzione e nell'e-commerce.
🏗️ Edifici speciali e pubblici Manutenzione di chiese, teatri, palestre, musei e altri edifici con volumi interni elevati. Ambienti dove i soffitti superano i 9-10 metri richiedono trabattelli che arrivino a questa quota con sicurezza.

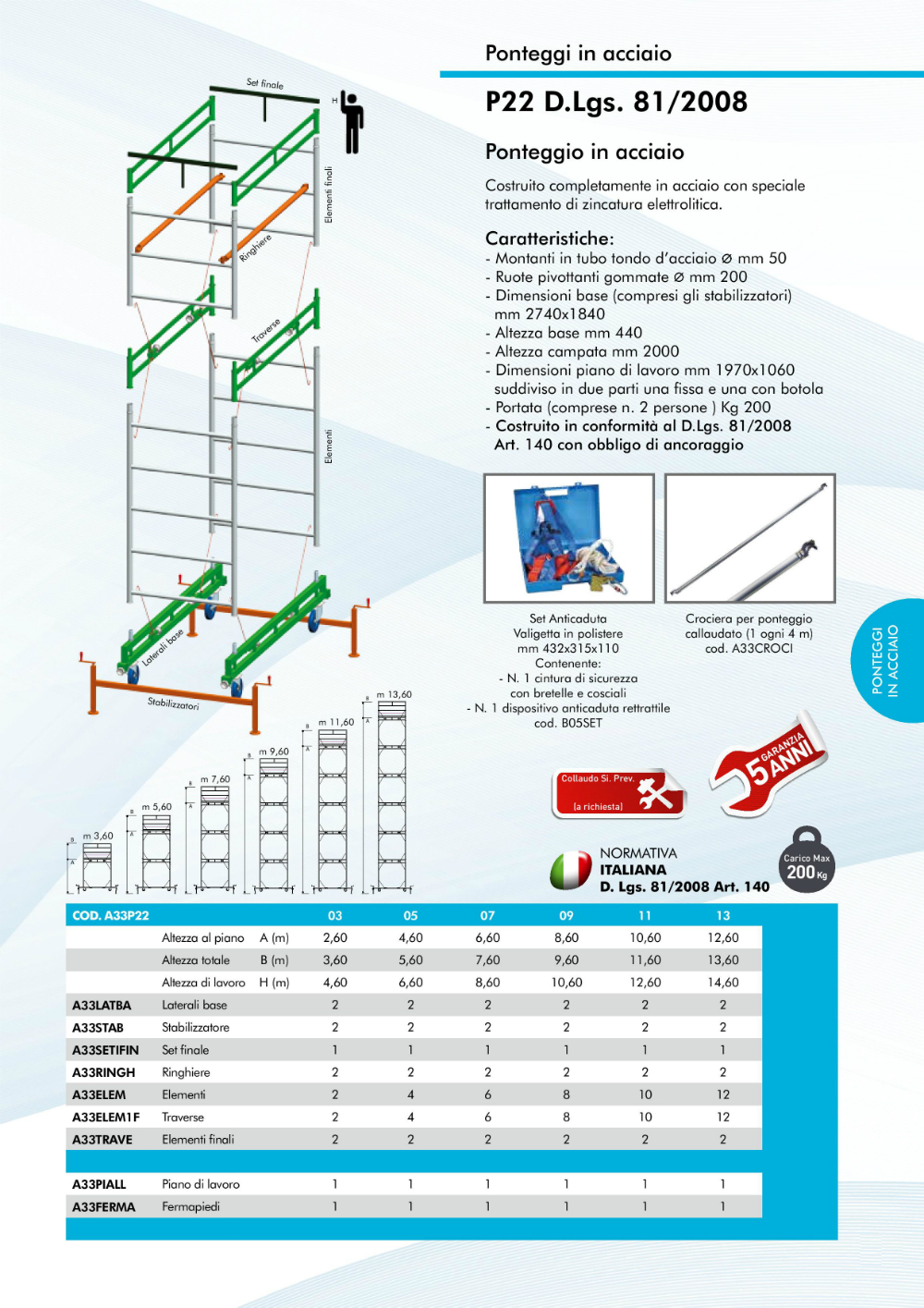

Cosa comprende — dotazione completa della configurazione A33P2209
Rispetto alla configurazione da 7,60m, questa aggiunge 2 elementi e 2 traverse in più (evidenziati). Per ricambi singoli: pagina ricambi P22 STP.
Peso totale configurazione A33P2209 220,5 kg
Scheda tecnica — configurazione 9,60m
Codice configurazione
A33P2209
H struttura
9,60m
H piano di lavoro
8,60m
H di lavoro alla mano
10,60m
Ancoraggi richiesti
2 — prima config con 2 ancoraggi · a 4m e a 8m di altezza struttura
N° elementi standard
8 (A33ELEM — +2 rispetto a 7,60m · +6 rispetto a 3,60m)
Spostamento
Non consentito — smontare a max 2 campate prima di spostare
Piano di lavoro
CARPLY 1970×1060mm · antisdrucciolo · con botola · 20 kg
Base con stabilizzatori
2740×1840mm
Peso totale
220,5 kg (+38 kg rispetto alla config 7,60m)
Norma
D.Lgs.81/2008 art.140
Ricambi originali
Pagina hub P22
Le altre configurazioni del P22 STP
Dalla configurazione senza ancoraggio fino alla più alta con 3 ancoraggi e 14,60m di lavoro alla mano.
Domande su questa configurazione
Il D.Lgs.81/2008 art.140 prescrive 1 ancoraggio ogni 4 metri di altezza struttura. Per la configurazione da 9,60m i due ancoraggi devono essere posizionati a 4 metri e a 8 metri di altezza struttura. Prima del montaggio è necessario un sopralluogo per verificare che l'edificio disponga di elementi strutturali ancorabili (pilastri, travi, muratura portante) esattamente a quelle due quote. Se il secondo punto di ancoraggio a 8m non è disponibile, la configurazione massima utilizzabile è la A33P2207 da 7,60m struttura.
Sì, la A33P2209 è la prima del P22 D.Lgs.81 con 2 ancoraggi. Operativamente questo significa: pianificare 2 punti di ancoraggio invece di 1, verificare che entrambi siano a quote precise (4m e 8m), aumentare il tempo di montaggio per gestire entrambi gli ancoraggi contestualmente al blocco delle ruote. Durante gli eventuali spostamenti bisogna smontare la struttura a massimo 2 campate — con 8 elementi standard la struttura è più alta e richiede più tempo per la riduzione parziale.
Entrambe richiedono 2 ancoraggi. La differenza è nel numero di elementi: 8 nella A33P2209 da 9,60m, 10 nella A33P2211 da 11,60m. Il piano di lavoro passa da 8,60m a 10,60m, l'altezza di lavoro alla mano da 10,60m a 12,60m. Il peso totale passa da 220,5 kg a 258,5 kg (+38 kg). La scelta dipende dall'altezza esatta del punto da raggiungere — se basta 10,60m, la configurazione da 9,60m è quella corretta.
Nella pagina ricambi P22 STP su nonsoloscale.com. I codici sono identici a tutte le configurazioni. Per questa configurazione con 8 elementi, i componenti A33ELEM e A33TRAVE sono quelli presenti in maggior numero — ordina sempre verificando la quantità necessaria per la tua configurazione. Se solo la botola del piano è danneggiata, ordina il codice A33BOTO separatamente senza acquistare il piano completo A33PIALL.
Hai bisogno di lavorare a 10,60m? Siamo a Rho (MI) con ritiro in sede. Contattaci per disponibilità e consegna del P22 STP nella configurazione da 9,60m struttura. Consegna in tutta Italia.
