TRABATTELLO ZETA a norma italiana
Trabattello ZETA STP · D.Lgs.81/2008 Art.140 · Acciaio Ø50mm · 5 configurazioni · H lavoro fino a 12,05m · Piano CARPLY 1970×1060mm · 200 kg · Ruote Ø200mm doppio pedale · ⚠ Ancoraggio obbligatorio · 5 anni · Rho (MI)
Trabattello ZETA STP
Trabattello ZETA STP
a norma italiana D.Lgs.81/2008 — la versione per chi ha l'ancoraggio garantito

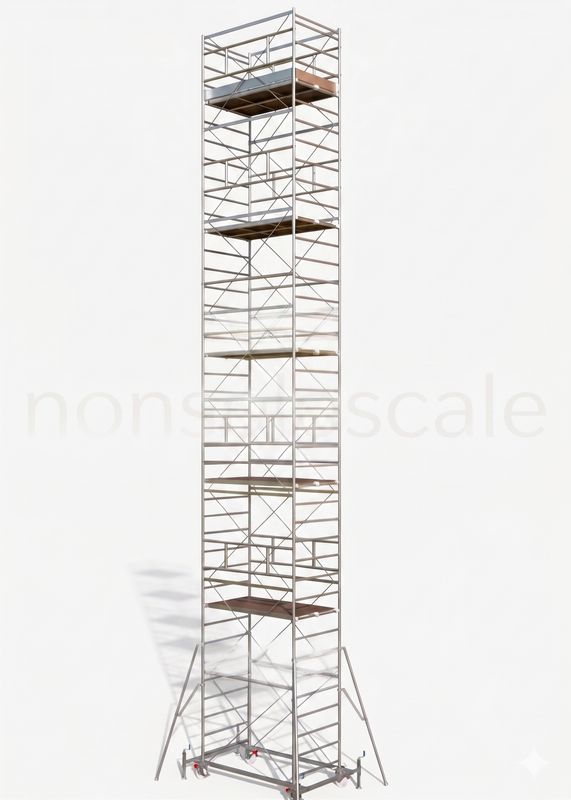

Il ZETA STP D.Lgs.81 è il ponteggio mobile in acciaio Ø50mm di STP per cantieri dove l'ancoraggio a strutture fisse è sempre disponibile: montanti Ø50mm zincati, campata 1500mm, piano CARPLY 1970×1060mm, portata 200 kg, ruote Ø200mm freno doppio pedale, staffoni laterali inclusi (base 3030×3040mm). 5 configurazioni da H struttura 4,80–10,80m (3–7 campate). ⚠ Ancoraggio obbligatorio Art.140 in tutte le 6 configurazioni. Garanzia 5 anni. Made in Italy.
5 config.H strutt. 4,80–10,80m
13,54mH lavoro max
200 kgPortata (2 persone)
1970×1060Piano CARPLY (mm)
5 anniGaranzia STP
⚠ D.Lgs.81/2008 Art.140 — Ancoraggio obbligatorio in tutte le 5 configurazioni Il D.Lgs.81/2008 Art.140 prescrive l'ancoraggio a strutture idonee (pareti, pilastri, travi fisse) oltre H struttura 4m, sia in interno che in esterno. Tutte e 6 le configurazioni del ZETA D.Lgs.81 partono da 4,80m struttura — nessuna è usabile senza ancoraggio. Verificare la disponibilità di punti di ancoraggio idonei prima del montaggio, secondo le indicazioni del manuale allegato. Non spostare il trabattello con persone o materiali a bordo. Registro ispezioni periodiche obbligatorio ai sensi dell'art.71 D.Lgs.81/2008.
✔ Hai bisogno di lavorare SENZA ancoraggio? La versione ZETA EN1004 ha la stessa identica struttura — ma non richiede ancoraggio in interno fino a H piano 12m e in esterno fino a 8m. Se il tuo cantiere non ha punti di ancoraggio vicini (capannone aperto, edificio storico, struttura metallica), o se il capitolato richiede esplicitamente EN1004: scegli quella.
→ Vedi ZETA EN1004
Scheda tecnica — ZETA STP D.Lgs.81/2008
Materiale montantiAcciaio zincato elettroliticamente Ø50mm
Base con stabilizzatori2500 × 1550 mm (ingombro minimo)
Base operativa con staffoni3030 × 3040 mm ← misura da pianificare
Altezza base300 mm
Campata1500 mm per campata aggiuntiva
Piano di lavoroCARPLY 1970×1060mm · fissa + botola · ganci antivento
RuoteØ200mm · freno doppio pedale · portata 400 kg/cad.
Portata200 kg (max 2 operatori)
NormativaD.Lgs.81/2008 Art.140 ⚠ ancoraggio obbligatorio >4m H strutt.
Garanzia5 anni STP · Made in Italy
Le due misure di base — quale usare e quando
Il ZETA ha due misure di base che generano spesso confusione. Non sono alternative: sono due valori diversi per due usi diversi.
Base con stabilizzatori (ingombro fisico) 2500 × 1550 mm Usala per verificare se il trabattello passa da un'apertura o entra in un locale. È la misura "da chiuso", senza staffoni laterali montati. Non è la misura operativa.
Base con staffoni laterali ← misura operativa 3030 × 3040 mm Usala per pianificare lo spazio di lavoro. Gli staffoni sono inclusi e devono essere montati prima dell'uso. Ogni staffa ha 2 giunti di bloccaggio STP che tengono la base stabile anche durante gli spostamenti su ruote.
5 cose che altri non dicono sul ZETA D.Lgs.81
📐 Montanti Ø50mm — i più grandi della gamma STP acciaio Il ZETA usa montanti Ø50mm, gli stessi del P22 — superiori al Ø42mm del P7 e al Ø32mm del KAPPA. Sezione maggiore = rigidità strutturale nettamente superiore alle quote alte. La differenza si sente soprattutto sopra i 6m struttura.
📏 Piano CARPLY 1970×1060mm — il più ampio STP Il piano da 1970×1060mm offre circa 2,09 m² di superficie — oltre il 30% in più rispetto al piano 1740×900mm del P7 (1,57 m²). Spazio sufficiente per lavorare in due comodamente con materiali pesanti e attrezzi ingombranti.
🔴 Ruote Ø200mm con freno doppio pedale Le ruote Ø200mm sono le più grandi della gamma STP — scorrono meglio su pavimenti industriali e distribuiscono il peso su superficie maggiore. Il freno a doppio pedale si attiva con il piede senza piegarsi. Portata 400 kg per ruota.

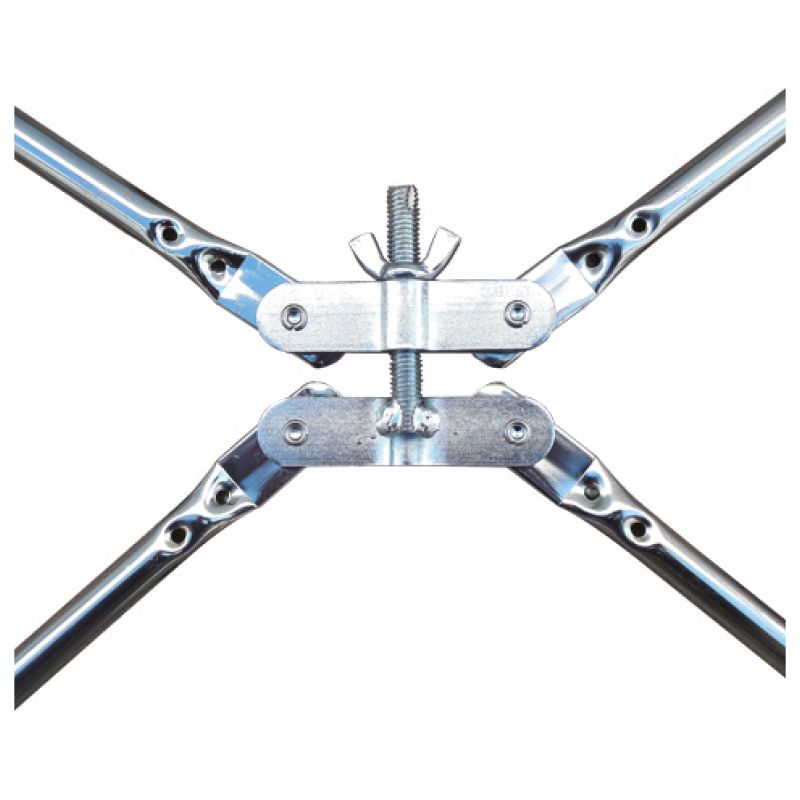

🔧 Staffoni inclusi — non un accessorio a parte Gli staffoni laterali che portano la base a 3030×3040mm sono inclusi nella dotazione standard. Non si comprano a parte. Ogni staffa ha 2 giunti di bloccaggio esclusivi STP che mantengono la posizione anche durante gli spostamenti.
🔩 Piano CARPLY — non compensato ordinario Il CARPLY è un pannello composito con trattamento antiscivolo integrato nel materiale — non una vernice superficiale che si consuma. Non si deteriora per umidità o uso intensivo. Il piano è diviso in due parti (fissa + botola con ganci antivento).
📋 Registro ispezioni art.71 — tracciabilità garantita Il D.Lgs.81/2008 art.71 richiede il registro delle verifiche periodiche per ogni attrezzatura di lavoro. Il ZETA STP è fornito con documentazione di conformità che facilita la compilazione del registro — requisito critico nei cantieri con RSPP.
ZETA D.Lgs.81 vs ZETA EN1004 — confronto diretto
Struttura identica. La differenza è esclusivamente normativa — e ha conseguenze pratiche importanti sull'obbligo di ancoraggio.
⚠ ZETA D.Lgs.81 — questa pagina
Ancoraggio: obbligatorio oltre H struttura 4m — in qualsiasi ambiente
Tutte le 5 config.: richiedono ancoraggio (partono da 4,80m strutt.)
DVR: conforme D.Lgs.81/2008 — norma italiana
Cantieri pubblici EN1004: potrebbe non soddisfare capitolati EN1004
Ideale per: cantieri con pareti continue, pilastri a passo regolare
✔ ZETA EN1004 — vedi scheda →
Ancoraggio: non obbligatorio in interno fino a H piano 12m e in esterno fino a 8m
Configurazione 4,80m: usabile senza ancoraggio in interno ed esterno
DVR: conforme UNI EN 1004 — norma europea
Cantieri pubblici EN1004: soddisfa capitolati che richiedono EN1004
Ideale per: capannoni aperti, edifici storici, strutture senza muri vicini
📄 PiMUS e art.71 — cosa è obbligatorio e quando Il Piano di Montaggio, Uso e Smontaggio (PiMUS) è obbligatorio per tutti i trabattelli ai sensi del D.Lgs.81/2008. In pratica: per le configurazioni da 4,80m a 7,80m struttura, il manuale allegato e la valutazione dei rischi del cantiere sono generalmente sufficienti come riferimento documentale. Per configurazioni da 9,30m struttura in su, è necessario redigere un PiMUS specifico che pianifichi posizioni e distanze degli ancoraggi — obbligatorio nei cantieri con RSPP. Il registro delle verifiche periodiche (art.71) deve essere compilato a ogni ispezione. Contattaci per supporto nella scelta della configurazione e per documentazione tecnica aggiuntiva.
Le 5 configurazioni ZETA D.Lgs.81 — campata 1500mm
⚠ H strutt. 4,80m
⚠ H strutt. 6,30m
⚠ H strutt. 7,80m
⚠ H strutt. 9,30m
★ H strutt. 10,80m — massima
★ 8 campate — H lav. 13,54m
Il ZETA è modulare: ogni campata da 1500mm porta H struttura e H lavoro esattamente 1,50m più in alto. Tutte le configurazioni richiedono ancoraggio — scegli in base all'altezza da raggiungere.

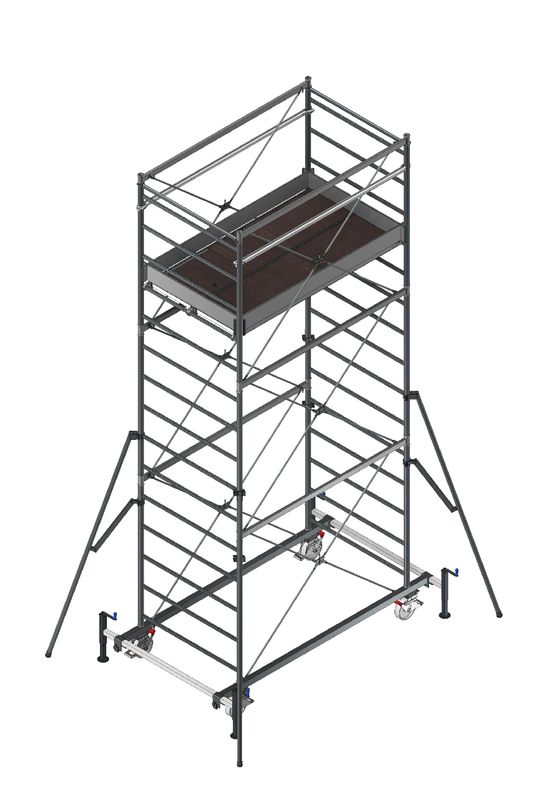

⚠ H strutt. 4,80m
ZETA D.Lgs.81 — 3 campate
4,50mH piano
4,80mH struttura
6,06mH lavoro
⚠ Ancoraggio obbligatorio Art.140 3 campate · soffitti 5,00–6,00m
La configurazione base del ZETA D.Lgs.81: H piano 4,50m, H lavoro 6,06m. Anche qui l'ancoraggio è obbligatorio (H struttura 4,80m > soglia 4m). Per capannoni bassi, uffici con doppia altezza, soffitti tra 5,00m e 6,00m. Piano CARPLY 1970×1060mm, portata 200 kg.

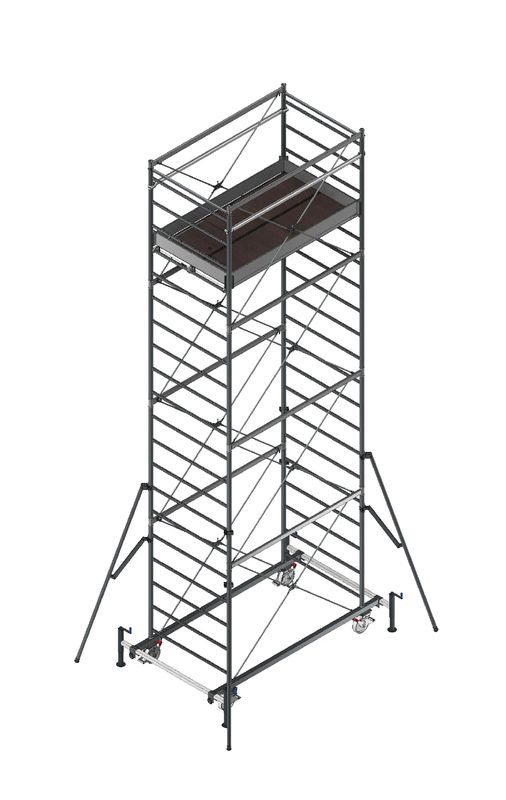

⚠ H strutt. 6,30m
ZETA D.Lgs.81 — 4 campate
6,00mH piano
6,30mH struttura
7,55mH lavoro
⚠ Ancoraggio obbligatorio Art.140 4 campate · capannoni 6,00–7,00m
H piano 6,00m, H lavoro 7,55m. Per capannoni e chiese con soffitti tra 6,00m e 7,00m, facciate di edifici a 2 piani. La versione più richiesta per manutenzione industriale ordinaria in capannoni artigianali con pareti perimetrali. Ancoraggio obbligatorio.

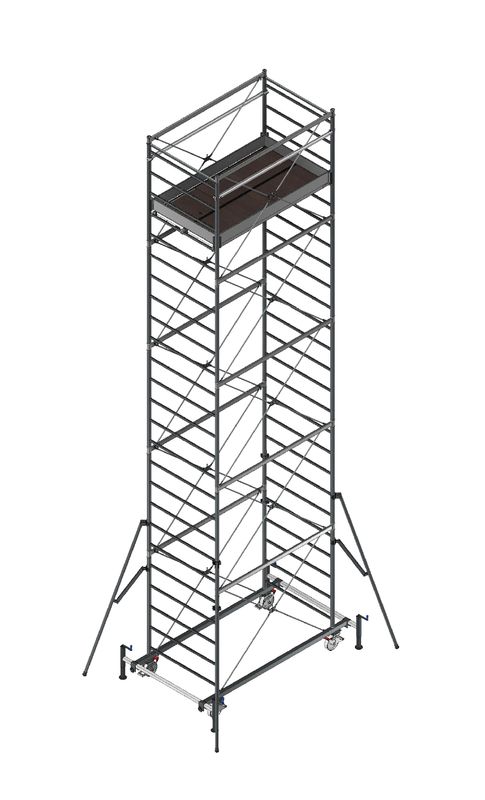

⚠ H strutt. 7,80m
ZETA D.Lgs.81 — 5 campate
7,50mH piano
7,80mH struttura
9,05mH lavoro
⚠ Ancoraggio obbligatorio Art.140 5 campate · facciate 3 piani · teatri
H piano 7,50m, H lavoro 9,05m. Per facciate di edifici a 3 piani, teatri, grandi capannoni. A questa quota la pianificazione degli ancoraggi richiede attenzione: verificare che siano disponibili punti di ancoraggio a distanza regolare prima del montaggio.

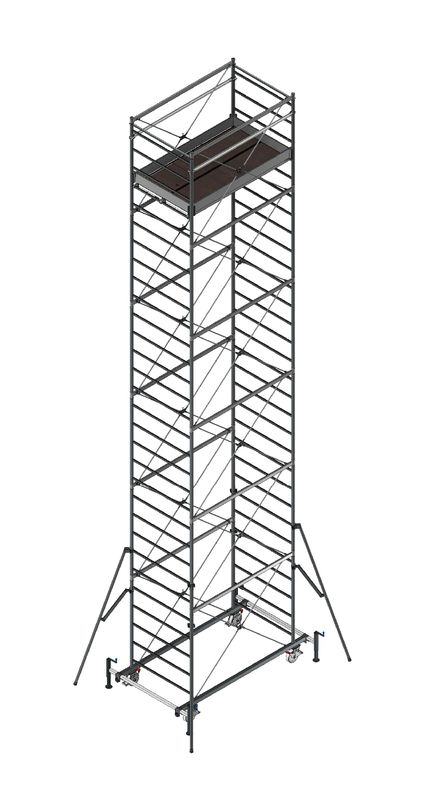

⚠ H strutt. 9,30m
ZETA D.Lgs.81 — 6 campate
9,00mH piano
9,30mH struttura
10,55mH lavoro
⚠ Ancoraggio + PiMUS obbligatori 6 campate · campanili · capannoni 10m
H piano 9,00m, H lavoro 10,55m. Per campanili, chiese con navate alte, capannoni industriali con soffitti tra 9m e 10m. PiMUS specifico necessario per pianificare gli ancoraggi. Contattarci per supporto tecnico prima dell'acquisto.

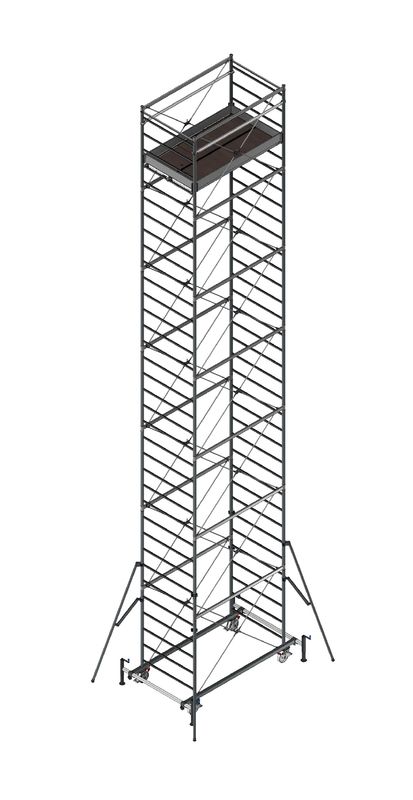

★ H strutt. 10,80m — massima
ZETA D.Lgs.81 — 7 campate ★ max
10,50mH piano
10,80mH struttura max
12,05m ★H lavoro max
⚠ Ancoraggio + PiMUS obbligatori ★ Configurazione massima ZETA D.Lgs.81
La configurazione massima: H piano 10,50m, H lavoro 12,05m. Capannoni da 10-11m, grandi facciate, strutture industriali elevate. PiMUS specifico obbligatorio. Ancoraggi multipli pianificati prima del montaggio. Contattarci prima dell'acquisto per supporto nella pianificazione.

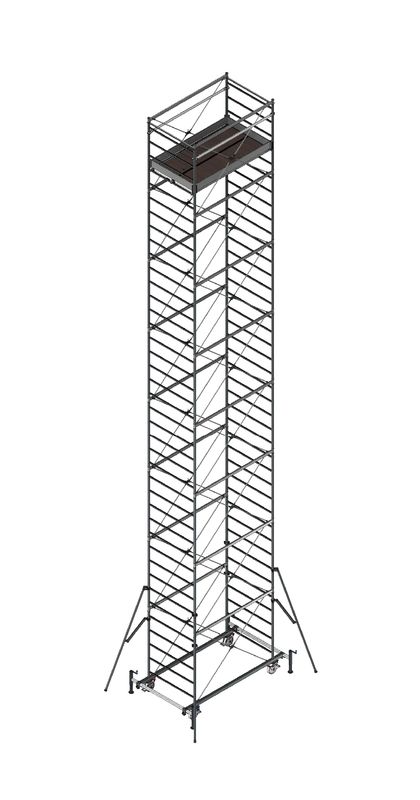

★ 8 campate — H lav. 13,54m
ZETA D.Lgs.81 — 8 campate ★ max
12,00mH piano
12,30mH struttura max
13,54m ★H lavoro max
⚠ Ancoraggio + PiMUS obbligatori ★ Configurazione massima — H lavoro 13,54m
La configurazione massima del ZETA D.Lgs.81: H piano 12,00m, H struttura 12,30m, H lavoro 13,54m. Per grandi capannoni industriali, edifici a 4 piani, strutture elevate. PiMUS specifico obbligatorio, ancoraggi multipli pianificati prima del montaggio. Contattarci prima dell'acquisto per supporto tecnico nella pianificazione del montaggio.
Tabella comparativa — tutte le 6 configurazioni
| Configurazione | H piano | H struttura | H lavoro ~ | Campate | Ancoraggio | PiMUS |
|---|---|---|---|---|---|---|
| ZETA H 4,80m | 4,50m | 4,80m | 6,06m | 3 | ⚠ Obbl. | manuale |
| ZETA H 6,30m | 6,00m | 6,30m | 7,55m | 4 | ⚠ Obbl. | manuale |
| ZETA H 7,80m | 7,50m | 7,80m | 9,05m | 5 | ⚠ Obbl. | cons. |
| ZETA H 9,30m | 9,00m | 9,30m | 10,55m | 6 | ⚠ Obbl. | necessario |
| ZETA H 10,80m | 10,50m | 10,80m | 12,05m | 7 | ⚠ Obbl. | necessario |
| ZETA H 12,30m ★ | 12,00m | 12,30m | 13,54m ★ | 8 | ⚠ Obbl. | necessario |
Campata 1500mm. H lavoro indicativa = H piano + ~1,30m (operatore medio con braccia alzate). Base con stabilizzatori: 2500×1550mm. Base operativa con staffoni inclusi: 3030×3040mm. Portata: 200 kg per tutte le configurazioni. Piano CARPLY 1970×1060mm (fissa + botola). ⚠ = D.Lgs.81/2008 Art.140 ancoraggio obbligatorio. PiMUS: "manuale" = manuale allegato sufficiente; "cons." = consigliato PiMUS specifico; "necessario" = PiMUS specifico obbligatorio.
Domande frequenti — ZETA STP D.Lgs.81
No — non esiste. Tutte e 6 le configurazioni del ZETA D.Lgs.81 partono da H struttura 4,80m, che supera la soglia dei 4m prevista dall'Art.140 D.Lgs.81/2008. L'ancoraggio è obbligatorio per tutte. Se hai bisogno di una configurazione ZETA senza ancoraggio, la scelta corretta è la versione ZETA EN1004: stessa identica struttura, nessun ancoraggio in interno fino a H piano 12m (coprendo tutte le 5 configurazioni disponibili).
La struttura fisica è identica: stessi montanti Ø50mm zincati, stessa campata 1500mm, stesso piano CARPLY 1970×1060mm, stesse ruote Ø200mm freno doppio pedale, stessa base con staffoni (3030×3040mm), stessa portata 200 kg, stessa garanzia 5 anni. La differenza è esclusivamente normativa. D.Lgs.81: ancoraggio obbligatorio oltre H struttura 4m — in qualsiasi ambiente. EN1004: nessun ancoraggio in interno fino a H piano 12m e in esterno fino a 8m. Se il tuo cantiere ha sempre disponibili punti di ancoraggio (pareti, pilastri) e il DVR non richiede EN1004, il D.Lgs.81 è del tutto equivalente.
Gli staffoni laterali sono inclusi nella dotazione standard — non si comprano a parte. Il trabattello viene consegnato già con gli staffoni. La base con staffoni misura 3030×3040mm — è questa la misura da usare per pianificare lo spazio di lavoro. La base senza staffoni (2500×1550mm) è l'ingombro fisico per il trasporto o il passaggio da aperture. Ogni staffa ha 2 giunti di bloccaggio esclusivi STP che tengono la base stabile anche durante lo spostamento del trabattello su ruote.
No — i componenti non sono intercambiabili. ZETA e P22 sono due sistemi STP distinti: entrambi usano montanti Ø50mm ma con geometrie e campate diverse (ZETA: campata 1500mm; P22: campata 2000mm). La differenza di campata porta a quote diverse: il P22 raggiunge 13,60m struttura (14,60m H lavoro) contro i 10,80m struttura (12,05m H lavoro) del ZETA. I ricambi si ordinano sempre con il codice STP specifico del modello — contattarci per identificare il ricambio corretto.
Entrambi sono acciaio Ø50mm, piano CARPLY, portata 200 kg, D.Lgs.81. Le differenze principali: Campata: ZETA 1500mm, P22 2000mm. Altezza max: ZETA 12,05m H lavoro, P22 14,60m H lavoro. Base: ZETA 3030×3040mm con staffoni, P22 2740×1840mm senza staffoni. Se hai bisogno di lavorare fino a ~12m alla mano: ZETA. Se hai bisogno di quote superiori (fino a ~14,60m): P22 D.Lgs.81. La scelta dipende esclusivamente dall'altezza da raggiungere.
Quale configurazione ZETA fa per te? Siamo a Rho (MI) con ritiro in sede. Dicci l'altezza da raggiungere e il tipo di cantiere — ti indichiamo la configurazione corretta tra le 5 del ZETA D.Lgs.81. Se hai dubbi tra D.Lgs.81 e EN1004, ti aiutiamo a capire quale è quella giusta. Collaudo SIPREV disponibile su richiesta. Consegna in tutta Italia.
