CASTELLANA SLIM
Svelt Castellana Slim – scala a castello ultracompatta per corridoi stretti

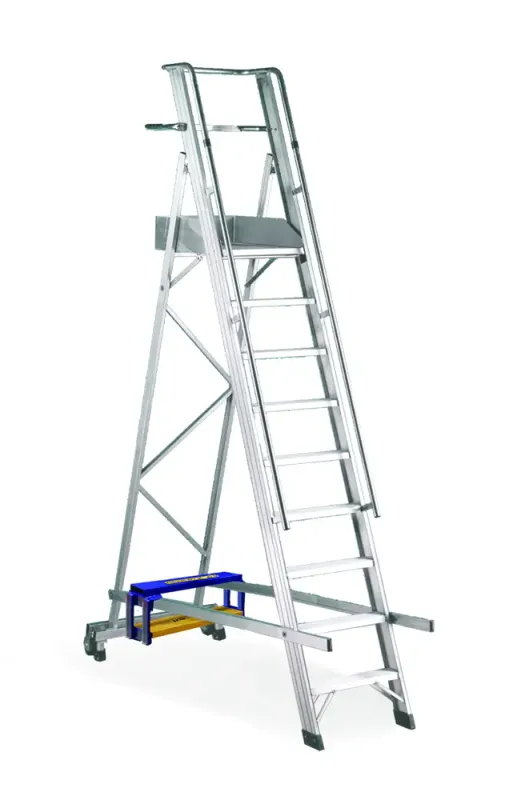

Castellana Slim (cod. SCASTSLIM) è la versione ultra‑compatta della scala a castello professionale, progettata per operare tra scaffalature ravvicinate e corridoi con luce ridotta. La stabilità è garantita da zavorra antiribaltamento e sistema frenante automatico; la movimentazione è rapida grazie alle ruote Ø125 mm e alle maniglie integrate. Ideale per picking, inventari e manutenzioni in magazzino e GDO.
Caratteristiche di design e sicurezza
- Struttura in alluminio estruso nervato con gradini saldati ai montanti (monolito ultra‑resistente).
- Guardacorpo su tre lati e fermapiede perimetrale dove previsto; rampa 60 cm con gradini piani antiscivolo larghi 10 cm (passo 24 cm).

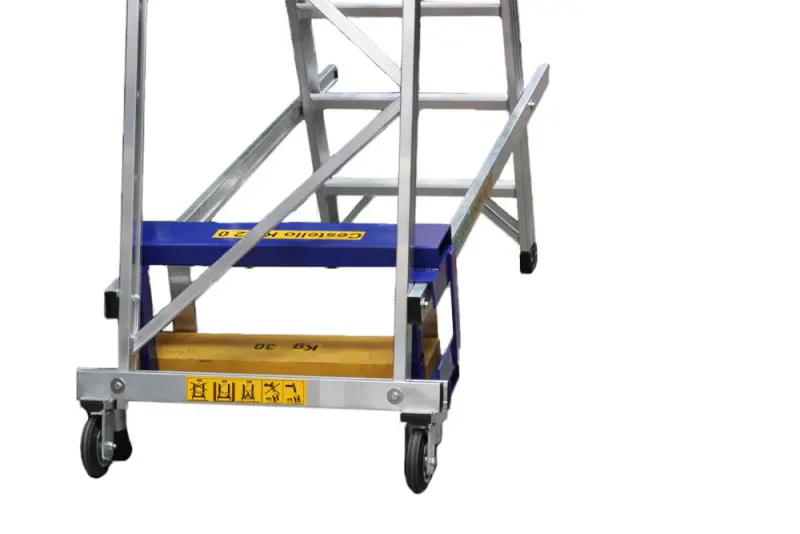

- Zavorra antiribaltamento (in luogo degli stabilizzatori sporgenti) per operare in corsie strette e lasciare spazio ai carrelli.
- Freno automatico: in postazione i tamponi in gomma maggiorati appoggiano a terra; sollevando la scala con le maniglie i tamponi si alzano e le ruote scorrono.
- Pianetto portattrezzi dedicato (portata 15 kg) per utensili e piccoli contenitori.
- Portata scala: 150 kg (operatore + utensili). Non movimentare con persone o materiale a bordo.
- Opzioni: catenella di sicurezza in ingresso piattaforma; coperture antiscivolo aggiuntive per gradini in ambienti bagnati/untuosi.
Misure specifiche per modello Castellana Slim
Valori in metri (m), chilogrammi (kg) e millimetri (mm). L’altezza di lavoro è calcolata in via indicativa come piattaforma + ~2,00 m e può variare in base alla statura dell’operatore.
| n. | Codice | H piattaforma (m) | H totale (m) | H lavoro (m) | Ingombro a terra (m) | Peso (kg) | Distanza frontale dal muro (mm) |
|---|---|---|---|---|---|---|---|
| 4 | SCASTSLIM04 | 1,07 | 2,07 | 3,07 | 0,75 × 1,32 | 27 | 180 |
| 5 | SCASTSLIM05 | 1,32 | 2,32 | 3,32 | 0,75 × 1,47 | 29 | 250 |
| 6 | SCASTSLIM06 | 1,60 | 2,60 | 3,60 | 0,75 × 1,60 | 31 | 310 |
| 7 | SCASTSLIM07 | 1,87 | 2,87 | 3,87 | 0,75 × 1,76 | 33 | 375 |
| 8 | SCASTSLIM08 | 2,15 | 3,15 | 4,15 | 0,75 × 1,92 | 35 | 440 |
| 9 | SCASTSLIM09 | 2,37 | 3,37 | 4,37 | 0,75 × 2,06 | 37 | 500 |
| 10 | SCASTSLIM10 | 2,65 | 3,65 | 4,65 | 0,75 × 2,20 | 39 | 570 |
| 11 | SCASTSLIM11 | 2,90 | 3,90 | 4,90 | 0,75 × 2,37 | 41 | 635 |
| 12 | SCASTSLIM12 | 3,16 | 4,16 | 5,16 | 0,75 × 2,50 | 44 | 700 |
| 13 | SCASTSLIM13 | 3,47 | 4,47 | 5,47 | 0,75 × 2,65 | 46 | 760 |
| 14 | SCASTSLIM14 | 3,75 | 4,75 | 5,75 | 0,75 × 2,80 | 48 | 830 |
| 15 | SCASTSLIM15 | 3,90 | 4,90 | 5,90 | 0,75 × 2,95 | 50 | 890 |
Misure costruttive fisse
| Descrizione | Misura | Unità |
|---|---|---|
| Profilo montanti | 100 × 30 | mm |
| Larghezza rampa di salita | 60 | cm |
| Gradini (larghezza) | 10 | cm |
| Passo tra i gradini | 24 | cm |
| Angolo di salita (Castellana) | 68° | gradi |
| Piattaforma (Castellana Slim) | 54 × 54 | cm |
| Portata pianetto portattrezzi | 15 | kg |
| Diametro ruote (Slim) | 125 | mm |
Uso corretto e manutenzione
- Posizionamento: blocca il freno automatico (tamponi in gomma a terra), verifica planarità e assenza di ostacoli.
- Accesso: utilizza la rampa frontale, mantieni tre punti di contatto; non sporgerti oltre il guardacorpo.
- Movimentazione: mai con persone o materiale a bordo; solleva con le maniglie, sposta, riposiziona e riattiva il freno.
- Controlli: prima di ogni uso verifica gradini, saldature, ruote, tamponi, zavorra, catenella/accessori.
- Pulizia: rimuovi residui (polveri, oli, vernici) da gradini e piattaforma; sostituisci componenti usurati con ricambi idonei.
FAQ – Domande frequenti
Quali sono le caratteristiche principali di design e sicurezza?
Struttura in alluminio estruso nervato con gradini saldati; guardacorpo e fermapiede; rampa 60 cm con gradini antiscivolo; zavorra antiribaltamento; freno automatico con tamponi in gomma; ruote Ø125 mm; pianetto portattrezzi 15 kg. Portata scala 150 kg.
Qual è la portata massima?
La scala ha portata 150 kg (operatore + utensili). Il pianetto portattrezzi ha portata 15 kg.
Come funziona il sistema frenante automatico?
- In postazione i tamponi in gomma poggiano a terra e bloccano la scala.
- Sollevando la scala tramite le maniglie i tamponi si alzano; le ruote scorrono per la movimentazione.
- Riposizionata la scala, rilascia le maniglie: i tamponi si riappoggiano al suolo.
Non movimentare mai con persona o materiale a bordo.
In cosa differisce la Slim dal modello standard?
La Slim sostituisce gli stabilizzatori sporgenti con zavorra integrata per ridurre l’ingombro frontale (vedi colonna “Distanza frontale dal muro”). È pensata per corridoi stretti e passaggi con carrelli.
È adatta tra scaffalature ravvicinate?
Sì: la distanza frontale minima parte da 180 mm (mod. 4 gradini) e cresce con l’altezza. Scegli il modello in base alla tua luce di corsia.
Esistono accessori di sicurezza?
Disponibili, dove richiesti, catenella di chiusura dell’accesso in piattaforma e coperture antiscivolo per gradini in ambienti bagnati/untuosi.
Contatti
Per consigli rapidi o un preventivo scrivi a info@nonsoloscale.com o preventivi@nonsoloscale.com. Indica altezza di lavoro richiesta, luce di corsia e frequenza di spostamento: proponiamo il modello Castellana Slim più adatto.
