Trabattello ORIO HD Frigerio – ponteggio professionale EN 1004/1-2 senza ancoraggio

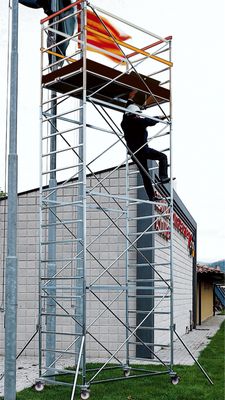

Il trabattello ORIO HD Frigerio è un ponteggio a torre su ruote professionale in acciaio zincato, progettato per un uso intensivo in ambito edile, industriale e di manutenzione. È certificato secondo la norma europea EN 1004/1-2:2021 e omologato per l’uso senza ancoraggio sia in interni sia in esterni, fino a un’altezza utile di lavoro massima di circa 9,95 m.

La struttura modulare, la base rigida da 1,80 x 1,00 m e il sistema di montaggio rapido senza bulloni rendono ORIO HD una soluzione ideale per chi cerca stabilità, sicurezza e velocità di assemblaggio. I piani di lavoro intermedi con parapetti, le staffe stabilizzatrici regolabili e i gradini zigrinati antiscivolo completano una piattaforma di lavoro estremamente solida e affidabile.

Caratteristiche costruttive principali

• Struttura in acciaio zincato
  Montanti e telai realizzati in tubo d’acciaio Ø 38 x 1,5 mm con zincatura ad alta densità per una protezione duratura contro la ruggine e l’usura in cantiere.
• Base rigida 1,80 x 1,00 m
  La base completa misura 1,80 m di lunghezza e 1,00 m di larghezza e si monta rapidamente grazie a 4 elementi che si uniscono ad incastro e si bloccano con spine passanti. Non sono necessari utensili, viti o bulloni per l’assemblaggio.
• Montaggio rapido senza attrezzi
  Gli innesti sono calibrati a controllo numerico e dotati di bombatura e bordatura di rinforzo per una giunzione precisa e robusta. I nottolini di bloccaggio sostituiscono i tradizionali bulloni e permettono un montaggio/smontaggio veloce e sicuro.
• Gradini-zigrinati anti-scivolo
  Ogni montante verticale è dotato di gradini in profilo rettangolare 40 x 20 mm, con una profonda zigrinatura antiscivolo per il massimo grip del piede. L’interasse tra i gradini è di circa 29 cm, così il montante funziona come una vera scala integrata.
• Piani di lavoro professionali
  I piani di lavoro standard sono realizzati in legno di betulla finlandese trattato: anti-scivolo, anti-macchia, impermeabile. Sono completi di:
  • botola di passaggio per l’accesso in sicurezza;
  • fermapiedi perimetrali;
  • dispositivo anti-sollevamento.
• Parapetti completi e protezioni terminali
  Ogni piano di lavoro previsto dalla configurazione HD è dotato di parapetti intermedi e terminali, così da garantire la protezione dell’operatore su tutto il perimetro.
• Staffe stabilizzatrici regolabili
  Le staffe stabilizzatrici con doppio braccetto a morsetto aumentano l’impronta a terra e consentono un adattamento preciso al suolo, migliorando la stabilità sia in fase di lavoro sia durante gli spostamenti.
• Ruote professionali Ø 150 mm
  Le ruote (incluse nella base completa) sono Made in Italy, Ø 150 mm, anti-schiacciamento, con freno anteriore e fascia di appoggio anti-traccia adatta anche a pavimenti pregiati (palestre, showroom, capannoni finiti, ecc.).
• Accessori per terreni irregolari e scale
  Oltre alle staffe stabilizzatrici, sono disponibili:
  • livellatori a vite in acciaio zincato con piattello, per compensare dislivelli fino a circa 27 cm;
  • kit adattamento scale per utilizzare il ponteggio su rampe o gradinate con dislivelli fino a circa 80 cm.
• Garanzia e coperture
  ORIO HD è coperto da garanzia 5 anni ed è associato a una copertura assicurativa fino a 3.000.000 € per danni a cose e persone (secondo le condizioni del produttore).

Norma EN 1004/1-2: uso senza ancoraggio

ORIO HD è certificato secondo la EN 1004/1-2:2021, specifica tecnica di riferimento per i ponti su ruote a torre destinati all’accesso e al lavoro in quota. Questa certificazione, rilasciata da TÜV SÜD Italia, stabilisce requisiti precisi su:

• progettazione e dimensionamento della struttura;
• rigidezza e stabilità in condizioni di lavoro e di prova;
• configurazione minima di sicurezza (piani, parapetti, stabilizzatori, ruote);
• altezze massime consentite per l’uso non ancorato.

Grazie a questa conformità, ORIO HD può essere utilizzato senza ancoraggi alla parete (in interni ed esterni) fino a un’altezza utile di lavoro di circa 9,95 m, a condizione che vengano rispettate le configurazioni previste e le istruzioni del manuale Frigerio.

In particolare, la norma richiede che:

• i piani di lavoro intermedi siano posizionati a una distanza non superiore a 2,03 m l’uno dall’altro (equivalente a 7 gradini);
• ogni piano previsto dalla configurazione sia completo di parapetti e fermapiedi;
• la struttura sia equipaggiata con il numero minimo di staffe stabilizzatrici richiesto per quella specifica altezza.

Ambiti di utilizzo ideali

Il trabattello ORIO HD è pensato per chi lavora spesso in quota e ha bisogno di una struttura solida, veloce da montare e facilmente riposizionabile. È particolarmente indicato per:

• cantieri edili (interni ed esterni);
• manutenzione industriale su capannoni, impianti, linee di produzione;
• allestimenti fieristici e montaggio di strutture temporanee;
• installazione di impianti elettrici, climatizzazione, canalizzazioni, cartellonistica;
• lavori su pavimenti delicati (centri commerciali, palestre, auditorium); grazie alle ruote anti-traccia;
• interventi su terreni con dislivelli, gradinate o rampe, usando livellatori e kit adattamento scale dedicati.

Gamma altezze, misure e pesi – ORIO HD

La base mantiene sempre dimensioni 1,80 x 1,00 m. Le configurazioni standard ORIO HD coprono 11 altezze, fino alla massima altezza utile di lavoro di circa 9,95 m.
