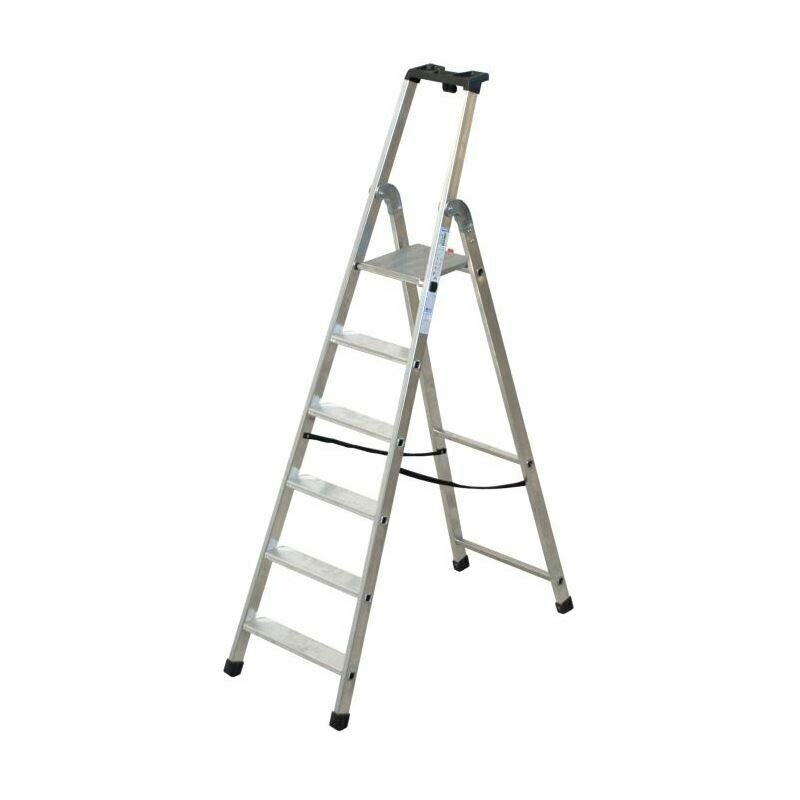

Scala apribile FACAL Quadra
La FACAL Quadra è la scala apribile professionale con la gamma più ampia della linea: 11 modelli da 3 a 13 gradini, da 65 cm a 299,5 cm di pedana. Da chiusa occupa appena 11,5 cm di spessore (modelli Q50) o 14 cm (modelli Q60). Costruita su tre differenziatori tecnici esclusivi: doppio bloccaggio idraulico senza rivetti, cerniera in alluminio fuso con frizioni bilaterali, pedana in alluminio fuso su bronzina in nylon. Test: 50.000 cicli dinamici · 1500 N/1 min · Garanzia 10 anni · 150 kg · EN 131 · D.Lgs.81/08 · Made in Italy.
11 MODELLI Q50+Q60 CHIUSA 11,5 CM (Q50) GARANZIA 10 ANNI 150 KG · EN131 · D.Lgs.81/08 50.000 CICLI TESTATI · MADE IN ITALY
Perché la Quadra è diversa da ogni altra scala apribile in alluminio
Quasi tutte le scale apribili in alluminio del mercato condividono la stessa architettura: montanti tubolari, gradini fissati con rivetti o autoperforante, cerniera stampata, piedini piatti in gomma. La FACAL Quadra rompe questo schema su tre componenti chiave che determinano la durata e il comportamento della scala nel tempo.
✓ Doppio bloccaggio idraulico senza rivetti
I gradini non sono rivettati al montante: vengono bloccati con due passaggi di forza idraulica controllata. La giunzione è continua senza punti di stress. Testata per 50.000 cicli e prove di carico a 1500 N/1 min.
✓ Cerniera in alluminio fuso + frizioni bilaterali
La cerniera nasce da fusione dell'alluminio (non stampata). Le frizioni bilaterali regolano l'apertura in modo controllato: né a scatto, né a caduta libera. Mantiene le stesse caratteristiche per anni di utilizzo intensivo.
✓ Pedana in alluminio fuso — rotazione su bronzina in nylon
La pedana è fusa (non stampata a freddo) e ruota sul perno su una bronzina in nylon: attrito ridotto, usura minimizzata, apertura silenziosa anche dopo anni di utilizzo. Il gancio di blocco è sostituibile.
Anatomia della Quadra: ogni componente spiegato
⚙ Montanti: 24×50 mm (Q50) e 24×60 mm (Q60)
I montanti della Quadra sono sezione rettangolare: 24×50 mm nei modelli da 3 a 8 gradini, 24×60 mm nei modelli da 9 a 13 gradini. Il passaggio al profilo rinforzato a partire dal 9° gradino è una scelta tecnica: con l'aumentare dell'altezza, le forze di flessione e torsione sui montanti crescono. Il profilo maggiorato garantisce la rigidezza necessaria per operare in sicurezza fino a 3,87 m (H scala aperta Q60/13).
La sezione rettangolare è più rigida di una sezione circolare a pari peso: ottimale per ridurre le vibrazioni laterali in quota.
🚢 Gradini 85 mm — doppio bloccaggio idraulico senza rivetti
I gradini da 85 mm sono profondi, antisdrucciolo e fissati con doppio bloccaggio idraulico. Il meccanismo idraulico preme il gradino contro il montante con due passaggi di forza controllata, creando una giunzione per deformazione plastica senza fori di rivetto. FACAL dichiara test dinamici per 50.000 cicli: equivalente a circa 20 anni di aperture e chiusure quotidiane in uso intensivo. La tenuta meccanica è superiore a qualsiasi fissaggio a rivetto singolo o autoperforante su altri modelli di mercato.
Il gradino è passante: attraversa il montante da parte a parte, creando un ancoraggio bilaterale.
🏠 Pedana in alluminio fuso su bronzina in nylon
La pedana è realizzata per fusione dell'alluminio: un processo che produce una geometria precisa, superficie compatta e resistenza meccanica superiore alla lamiera stampata a freddo. Ruota sul perno su una bronzina in nylon che riduce l'attrito e protegge i componenti metallici dall'usura. Il risultato è un'apertura silenziosa e fluida che mantiene le stesse caratteristiche per tutta la vita del prodotto. Il gancio di blocco fissa la pedana in posizione aperta ed è sostituibile.
🔓 Cerniera in alluminio fuso + frizioni bilaterali
La cerniera della Quadra è prodotta per fusione dell'alluminio: struttura cristallina continua senza porosità, tolleranze dimensionali precise. Le frizioni bilaterali interposte sono elementi di attrito calibrato su entrambi i lati della cerniera: la scala si apre in modo fluido e controllato, non a scatto. Questo previene aperture accidentali violente, riducendo lo stress sulle giunzioni e sui montanti. Nel tempo, le frizioni bilaterali impediscono che la cerniera si allarghi progressivamente sotto l'effetto dell'uso ripetuto.
👤 Calzari alti in gomma ad inclinazione variata
I calzari (piedini) della Quadra sono alti e con inclinazione variata. L'inclinazione variata è la chiave: quando la scala è aperta a cavalletto, i montanti sono inclinati rispetto alla verticale. Un calzare piatto appoggierebbe solo sul bordo esterno. Il profilo ad inclinazione variata è sagomato per appoggiarsi in piano anche con il montante inclinato, massimizzando la superficie di contatto con il pavimento e l'aderenza antiscivolo. I calzari alti assorbono le imperfezioni del pavimento.
🌟 Vaschetta anatomica di sicura presa + chiusura 11,5 cm
La vaschetta portaoggetti anatomica ha bordi sagomati che consentono una presa sicura: funge sia da contenitore per utensili sia da appiglio in quota per stabilizzarsi con una mano mentre si lavora con l'altra. La forma anatomica delle pareti è progettata per il grip naturale della mano. Il sistema di chiusura con le due inclinazioni asimmetriche (68°/75°) permette di riporre la scala in soli 11,5 cm di spessore (Q50) — meno di una cartella d'ufficio.
Sistema ATTIVA SICUREZZA — i 5 meccanismi che lavorano insieme
FACAL chiama “ATTIVA SICUREZZA” il sistema integrato di componenti della Quadra. Non sono accessori separati: è l'architettura di sicurezza progettata come un unico sistema coerente.
1. Doppio bloccaggio idraulico
Gradini senza rivetti — 50.000 cicli testati
2. Gancio di blocco pedana
Blocca la pedana in posizione aperta — sostituibile
3. Frizioni bilaterali cerniera
Apertura fluida — nessun rischio di scatto improvviso
4. Calzari ad inclinazione variata
Max contatto a terra — aderenza anche in curva
5. Vaschetta anatomica di presa
Appiglio in quota + portaoggetti integrato
Gamma completa FACAL Quadra — 11 modelli a confronto
| Codice | Grad.+ped. | Sez. mont. | H piano | H lavoro* | H forb.max | L base × P | Chiusa | Peso |
|---|---|---|---|---|---|---|---|---|
| Q50/3 | 3 + ped. | 24×50 mm | 65 cm | 245 cm | 125 cm | 44×65 cm | 138×11,5 cm | 4,5 kg |
| Q50/4 | 4 + ped. | 24×50 mm | 88,5 cm | 268,5 cm | 148,5 cm | 47×81 cm | 162×11,5 cm | 5,2 kg |
| Q50/5 | 5 + ped. | 24×50 mm | 112 cm | 292 cm | 172 cm | 50×97 cm | 188×11,5 cm | 6,8 kg |
| Q50/6 | 6 + ped. | 24×50 mm | 136 cm | 316 cm | 196 cm | 53×113 cm | 212×11,5 cm | 7,5 kg |
| Q50/7 ★ | 7 + ped. | 24×50 mm | 159 cm | 339 cm | 219 cm | 56×133 cm | 237×11,5 cm | 8,3 kg |
| Q50/8 | 8 + ped. | 24×50 mm | 182,5 cm | 362,5 cm | 242,5 cm | 59×148 cm | 262×11,5 cm | 9,5 kg |
| Q60/9mont. 24×60 | 9 + ped. | 24×60 mm | 205 cm | 385 cm | 265 cm | 62×164 cm | 287×14 cm | 11,2 kg |
| Q60/10 | 10 + ped. | 24×60 mm | 228 cm | 408 cm | 288 cm | 65×184 cm | 312×14 cm | 12,0 kg |
| Q60/11 | 11 + ped. | 24×60 mm | 252 cm | 432 cm | 312 cm | 68×199 cm | 337×14 cm | 13,2 kg |
| Q60/12 | 12 + ped. | 24×60 mm | 276 cm | 456 cm | 336 cm | 71×215 cm | 362×14 cm | 14,2 kg |
| Q60/13 | 13 + ped. | 24×60 mm | 299,5 cm | 479,5 cm | 359,5 cm | 74×233 cm | 387×14 cm | 15,8 kg |
| * H lavoro = altezza pedana + ~1,80m (valore indicativo per operatore di statura media). Cinghie di sicurezza: incluse dal Q50/5 in su. ★ Q50/7 = il modello più richiesto. Viola chiaro = serie Q60 (montanti 24×60mm, ingombro chiusa 14cm). EN131 + D.Lgs.81/08 · 150 kg · Garanzia 10 anni · Made in Italy FACAL · Test 50.000 cicli + 1500N/1min. | ||||||||
Accessori ufficiali: mancorrenti anatomici MQ (dal 6° al 13° gradino)
FACAL produce mancorrenti anatomici in alluminio MQ/006÷MQ/013 specifici per la Quadra, disponibili nei modelli da 6 a 13 gradini. Si montano ai lati della scala e offrono un appoggio laterale aggiuntivo durante la salita, utile nei contesti di uso intensivo o quando si porta un carico manuale in quota.
RAL 2004
■ Arancio — visibilità in magazzino
RAL 9004
■ Nero — livrea neutrale
RAL 6017
■ Verde — settori alimentare e farmaceutico
Montaggio
In fabbrica o forniti singolarmente
Per ordinare la Quadra con mancorrenti o richiedere i codici MQ contattare nonsoloscale.com.
A chi è rivolta la FACAL Quadra
🏪 Casa e appartamento
Cambio tende, sostituzione lampade, pulizia pensili e vetrate alte. La Q50/3 e Q50/4 sono le più scelte in ambito domestico: compact da chiusa, leggere, sicure come una scala professionale.
🏢 Uffici e facility
Sostituzione lampade a soffitto, manutenzione impianti, allestimento sale. I 11,5 cm chiusa permettono di riporla in qualsiasi stanzino. La garanzia 10 anni la rende un asset duraturo.
🎯 Retail e GDO
Allestimento e rifornimento scaffali, cambio prezzi in quota, pulizia vetrine alte. La Q50/6 e Q50/7 coprono le scaffalature standard (fino a 3,5 m). La Quadra è progettata per uso intensivo quotidiano.
🏭 Magazzini e logistica
Prelievo e stoccaggio a quote medie-alte (fino a 4,8 m con Q60/13). La Quadra è autoportante: si usa in corsia senza muro. I mancorrenti opzionali aggiungono sicurezza per i turni prolungati.
🏘 Cantiere e manutenzione
Installazioni elettriche e impianti su soffitti standard. I modelli Q60/9÷Q60/13 arrivano fino a quasi 5 m di altezza di lavoro, copertura per capannoni e edifici commerciali alti.
🛠 Artigiani e installatori
Falegnami, tappezzieri, pittori, idraulici che lavorano in ambienti residenziali e commerciali. La vaschetta anatomica da presa mantiene gli attrezzi a portata, riducendo le salite inutili.
Domande frequenti (FAQ) — FACAL Quadra
Cos'è il ‘doppio bloccaggio idraulico senza rivetti’? +
Il doppio bloccaggio idraulico è il metodo con cui i gradini della Quadra vengono fissati ai montanti. Il profilo del gradino viene premuto meccanicamente con due passaggi di forza controllata (da qui “doppio”), deformando il materiale in modo che si interlacci con il profilo del montante. Non ci sono rivetti separati. La giunzione è continua su tutta la zona di contatto, senza i punti di stress localizzato che si creano nei fori di rivetto.
Con i cicli di carico e scarico ripetuti, i rivetti possono allentarsi progressivamente; il bloccaggio idraulico no. FACAL dichiara test dinamici per 50.000 cicli e prove di carico a 1500 N per 1 minuto su questo sistema di ancoraggio.
Cosa fanno le ‘frizioni bilaterali’ nella cerniera? +
Le frizioni bilaterali sono elementi di attrito calibrato interposti su entrambi i lati della cerniera in alluminio fuso. Regolano la resistenza all'apertura in modo simmetrico: la scala non si apre né a scatto né a caduta libera — l'apertura è fluida e controllata. Questo previene aperture accidentali violente che stresserebbero le giunzioni e i montanti.
Nel lungo periodo, le frizioni bilaterali impediscono che la cerniera si allarghi progressivamente sotto l'effetto dell'uso ripetuto — un degrado comune nelle scale con cerniere stampate o pressofuse senza frizione. La Quadra mantiene le stesse caratteristiche di apertura per tutta la durata della garanzia (10 anni).
Perché la pedana ruota su bronzina in nylon e non direttamente sul perno metallico? +
Il contatto diretto metallo su metallo produce attrito elevato, usura rapida, rumorosità e nel tempo grippaggio. La bronzina in nylon (boccola di scorrimento in polimero ad alta densità) inserita tra il perno e il corpo della cerniera serve a: ridurre l'attrito (coefficiente di attrito nylon-alluminio inferiore ad alluminio-alluminio), ridurre l'usura (il nylon consuma meno dei metalli a strisciamento reciproco), silenziare l'apertura e prevenire il grippaggio. La bronzina è un componente facilmente sostituibile, a differenza di un perno usurato.
Cosa significa ‘calzari ad inclinazione variata’? +
Quando una scala apribile è in posizione a cavalletto, i montanti sono inclinati verso l'esterno. Un calzare con base piatta appoggierebbe solo sul bordo esterno — contatto puntuale, bassa aderenza, rischio di scivolamento. I calzari della Quadra hanno la base sagomata con inclinazione variata: la geometria è progettata per appoggiarsi in piano sul pavimento anche quando il montante è inclinato. Questo massimizza la superficie di contatto e l'aderenza antiscivolo. I calzari sono anche alti: un profilo alto assorbe le microirregolarità del pavimento meglio di un calzare piatto e sottile.
Qual è la differenza tra i modelli Q50 e Q60? +
I modelli Q50 (da Q50/3 a Q50/8, 3–8 gradini) hanno montanti con sezione 24×50 mm e ingombro chiusa di 11,5 cm. I modelli Q60 (da Q60/9 a Q60/13, 9–13 gradini) hanno montanti rinforzati 24×60 mm e ingombro chiusa di 14 cm. Il profilo maggiorato nei modelli alti è necessario perché con l'altezza crescono le forze di flessione e torsione sui montanti. FACAL ha dimensionato il profilo per mantenere la rigidezza strutturale adeguata a ogni altezza, senza sovradimensionare i modelli bassi.
Perché la Quadra ha garanzia 10 anni quando altri modelli FACAL ne hanno 5? +
FACAL assegna alla Quadra una garanzia doppia rispetto ad altri modelli della gamma apribili. La motivazione è costruttiva: l'alluminio fuso di pedana e cerniera (più duraturo dello stampato), il bloccaggio idraulico dei gradini senza rivetti (non soggetto ad allentamento), la bronzina in nylon che riduce l'usura del perno, le frizioni bilaterali che mantengono il comportamento della cerniera costante nel tempo. La garanzia decennale è anche un posizionamento commerciale: la Quadra è classificata come scala per uso professionale intensivo, destinata a chi la utilizza quotidianamente per anni.
Cosa sono i mancorrenti MQ e per quali modelli sono disponibili? +
I mancorrenti MQ/006÷MQ/013 sono accessori ufficiali FACAL in alluminio anatomico disponibili per i modelli da 6 a 13 gradini. Si montano lateralmente alla scala e offrono un appoggio durante la salita, utile per operatori che portano carichi manuali o che usano la scala più volte al giorno. Sono disponibili in tre colorazioni standard: RAL 2004 Arancio (visibilità in magazzino), RAL 9004 Nero (livrea neutrale) e RAL 6017 Verde (settori alimentare, farmaceutico, clinico). Si ordinano montati in fabbrica oppure si acquistano separatamente per installazione in campo.
La vaschetta portaoggetti è davvero sicura come presa anticaduta? +
Sì. La vaschetta della Quadra è descritta nel catalogo FACAL come “vaschetta porta oggetti anatomica di sicura presa”. Le pareti della vaschetta sono sagomate con una geometria che consente all'operatore di afferrarla con una mano in modo naturale e sicuro, non solo di appoggiarvi oggetti. Questo doppio utilizzo — portaoggetti + appiglio in quota — è una funzione progettuale esplicita. In quota, poter stabilizzarsi con una mano tenendo la vaschetta mentre si lavora con l'altra riduce concretamente il rischio di perdita di equilibrio.
Quale modello Quadra scegliere in base all'altezza di lavoro? +
L'altezza di lavoro è indicativa (operatore di statura media, braccia all'altezza delle spalle):
Q50/3 → H lav. ~245 cm
Q50/4 → H lav. ~269 cm
Q50/5 → H lav. ~292 cm
Q50/6 → H lav. ~316 cm
Q50/7 ★ → H lav. ~339 cm
Q50/8 → H lav. ~363 cm
Q60/9 → H lav. ~385 cm
Q60/10 → H lav. ~408 cm
Q60/11 → H lav. ~432 cm
Q60/12 → H lav. ~456 cm
Q60/13 → H lav. ~479,5 cm — il massimo della gamma
Viola = serie Q60 (montanti rinforzati 24×60mm). ★ Q50/7 = il modello più richiesto per soffitti standard italiani.
La Quadra è adatta per uso professionale in azienda (D.Lgs.81/08)? +
Sì. La Quadra è classificata per uso professionale intensivo ed è conforme a EN 131 e D.Lgs.81/08. Può essere documentata nel DVR aziendale come attrezzatura conforme. La garanzia di 10 anni e i test a 50.000 cicli dinamici la rendono adatta a contesti con utilizzo ripetuto quotidiano. La scala è idonea per un solo operatore per volta; portata certificata 150 kg (operatore + DPI + materiali).
Come si fa la manutenzione della Quadra? Cosa controllare? +
Prima di ogni utilizzo: ispezione visiva di cerniere (nessun gioco eccessivo, frizioni funzionanti), gradini (nessun allentamento del bloccaggio idraulico, superficie antiscivolo integra), gancio di blocco pedana (funzionante, sostituire se usurato), calzari (nessuna usura che riduca l'aderenza), cinghie di sicurezza se presenti (nessuna lacerazione).
Pulizia: rimuovere vernici, cemento e residui chimici da gradini e calzari. Il gancio di blocco pedana è sostituibile con ricambi originali FACAL. Non utilizzare se la scala presenta deformazioni, cerniera con giochi anomali o gradini allentati. Conservare chiusa e riparata da carichi meccanici.
FACAL Quadra — Rho (MI) · 11 modelli disponibili
Via San Bernardo 71, Rho (MI) · Lu–Ve 9–12 | 14–18 · FACAL Made in Italy · EN131 · D.Lgs.81/08 · Garanzia 10 anni
Affina per
Filtri
Filtri

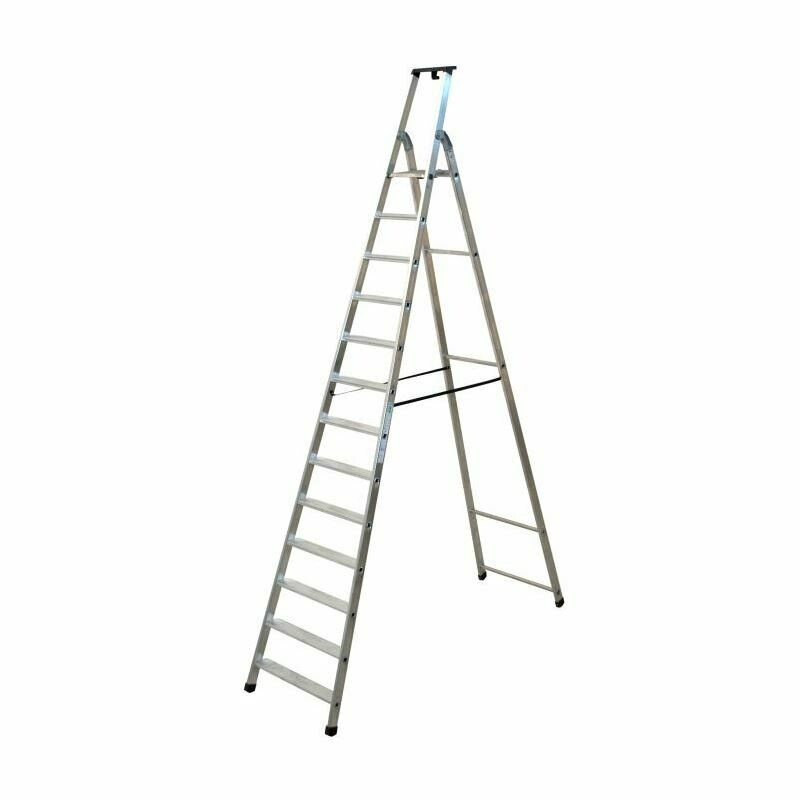

SCALA ALLUMINIO QUADRA 13 GRADINI COMPRESA PEDANA FACAL
