Scala a Ponte DIVA in Alluminio:
passerella professionale per uso industriale
Scavalca nastri, canaline e linee di produzione con sicurezza. 14 modelli con piattaforma 90×53 cm o 120×53 cm, da 2 a 8 gradini per rampa. Portata 200 kg. Versione fissa o mobile su ruote. Conforme D.Lgs.81/08.
FACAL – Made in Italy Portata 200 kg 14 modelli Parapetti bilaterali h 100 cm Fisso o mobile su ruote D.Lgs.81/08
Cos'è la scala a ponte DIVA
Perché la DIVA non è una scala: è una passerella sopraelevata professionale
La scala a ponte DIVA nasce per risolvere un problema specifico dei contesti industriali e logistici: un ostacolo fisso a pavimento — nastro trasportatore, canalina, tubazione, linea di produzione — che divide due zone di lavoro o impedisce il passaggio sicuro di operatori e materiali. Una scala portatile non serve: ci vuole una struttura stabile con doppia salita, piattaforma centrale e parapetti che consenta di attraversare l'ostacolo in quota in sicurezza, mille volte al giorno se necessario.
A differenza di una scala a castello (su cui si sale per lavorare in quota) o di una pedana ALFA (piano orizzontale a quota fissa), la DIVA è una struttura a ponte: si sale da un lato, si attraversa la piattaforma e si scende dall'altro lato. La piattaforma centrale da 90 o 120 cm di lunghezza è lo spazio di transito (e di sosta breve per ispezioni). La struttura si installa in posizione fissa con ancoraggio a terra oppure in versione mobile con kit ruote.
Specifiche tecniche
Caratteristiche costruttive comuni a tutti i 14 modelli DIVA
Dati tecnici costanti – serie DIVA
StrutturaAlluminio + articolazioni in alluminio fuso
Fissaggio gradini10 punti – zero saldature
Profondità gradini150 mm
Inclinazione rampa~60°
ParapettiBilaterali h 100 cm
Piano piattaformaLegno Eurodeck antiscivolo idroresistente
Piattaforma larghezza (entrambe)53 cm
Piattaforma lunghezza90 cm oppure 120 cm
Portata max200 kg
Piedi d'appoggioPre-forati per fissaggio a terra
StrutturaPieghevole per trasporto e stoccaggio
NormaD.Lgs.81/2008 (non EN131)
Tutti i modelli disponibili
14 modelli: da 2+2 a 8+8 gradini, piattaforma 90 o 120 cm
La scelta del modello dipende da due variabili: l'altezza dell'ostacolo da scavalcare (determina il numero di gradini per rampa) e l'ampiezza del passaggio che si vuole creare sulla piattaforma (90 o 120 cm). La tabella mostra per ogni modello l'altezza della piattaforma e l'altezza di lavoro utile per un operatore di statura media.

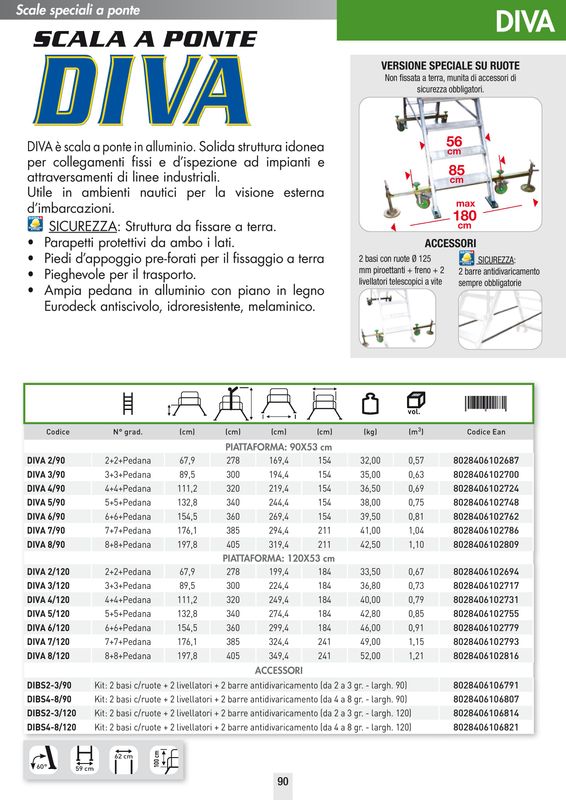

| Codice | Gradini × rampa | Piattaforma | H. piattaforma | H. lavoro utile* | Scheda |
|---|---|---|---|---|---|
| DIVA2/90 | 2+2 | 90×53 cm | 67,9 cm | 2,78 m | Dettagli |
| DIVA2/120 | 2+2 | 120×53 cm | 67,9 cm | 2,78 m | Dettagli |
| DIVA3/90 | 3+3 | 90×53 cm | 89 cm | 3,00 m | Dettagli |
| DIVA3/120 | 3+3 | 120×53 cm | 89 cm | 3,00 m | Dettagli |
| DIVA4/90 | 4+4 | 90×53 cm | 111,2 cm | 3,20 m | Dettagli |
| DIVA4/120 | 4+4 | 120×53 cm | 111,2 cm | 3,20 m | Dettagli |
| DIVA5/90 | 5+5 | 90×53 cm | 132,8 cm | 3,40 m | Dettagli |
| DIVA5/120 | 5+5 | 120×53 cm | 132,8 cm | 3,40 m | Dettagli |
| DIVA6/90 | 6+6 | 90×53 cm | 154 cm | 3,60 m | Dettagli |
| DIVA6/120 | 6+6 | 120×53 cm | 154 cm | 3,60 m | Dettagli |
| DIVA7/90 | 7+7 | 90×53 cm | 176,1 cm | 3,85 m | Dettagli |
| DIVA7/120 | 7+7 | 120×53 cm | 176,1 cm | 3,85 m | Dettagli |
| DIVA8/90 | 8+8 | 90×53 cm | 197,8 cm | 4,05 m | Dettagli |
| DIVA8/120 | 8+8 | 120×53 cm | 197,8 cm | 4,05 m | Dettagli |
*H. lavoro utile: altezza indicativa raggiungibile da un operatore con le braccia alzate. Portata: 200 kg su tutti i modelli. Parapetti h 100 cm su tutti i modelli. ⚠ Controllare attentamente le misure prima di ordinare: le DIVA non si sostituiscono una con l'altra.
Come scelgo il modello giusto
Piattaforma 90 cm o 120 cm? Quanti gradini per rampa?
La scelta si basa su due criteri indipendenti che si combinano liberamente.
Le due variabili di scelta
Lunghezza piattaforma: 90 o 120 cm?
- 90 cm — passaggio di una persona con attrezzi, ispezione rapida, spazio stretto in reparto
- 120 cm — passaggio con carichi, sosta di lavoro più confortevole, due persone in passaggio alternato, reparto largo
- Entrambe le versioni hanno larghezza 53 cm — sufficiente per un operatore con DPI
- La versione /120 è più lunga fisicamente: verifica la lunghezza totale prima di installarla
Numero di gradini per rampa: 2 → 8
- 2 gradini (h 68 cm) — nastri bassi, canaline a pavimento, macchine basse
- 3–4 gradini (h 89–111 cm) — la fascia più comune in produzione e logistica
- 5–6 gradini (h 133–154 cm) — linee più alte, macchinari importanti
- 7–8 gradini (h 176–198 cm) — altezze significative, ispez. navali, strutture alte
- Ogni gradino aggiunge ~22 cm di altezza alla piattaforma
Configurazioni disponibili
Versione fissa ancorata a terra o versione mobile su ruote?
⚓
Versione Fissa – Ancorata al pavimento
La struttura viene ancorata permanentemente al pavimento tramite i piedi pre-forati. È la configurazione standard raccomandata per postazioni fisse e accessi frequenti.
- Massima stabilità e sicurezza strutturale
- Fissaggio al suolo tramite tasselli sui piedi pre-forati
- Ideale per passaggi fissi su linee produttive permanenti
- Consigliata dal DVR aziendale per postazioni stabili
- Obbligatoria in presenza di pubblico non formato
🚗
Versione Mobile – Su ruote (kit DIBS)
Con il kit ruote aggiuntivo la DIVA diventa una passerella mobile, spostabile tra diverse posizioni del reparto. Gli accessori di sicurezza del kit sono obbligatori per il corretto utilizzo.
- Ruote piroettanti Ø 125 mm con freno (incluse nel kit)
- Livellatori telescopici a vite per compensare il pavimento
- Barre antidivaricamento obbligatorie (incluse nel kit)
- Freni sempre attivati prima di salire
- Vietato spostare la struttura con operatore a bordo
⚠️
Versione mobile: gli accessori del kit sono obbligatori. Senza ruote con freno, livellatori telescopici e barre antidivaricamento, la versione su ruote non è sicura né conforme al D.Lgs.81/08. Non aggiungere ruote qualsiasi in sostituzione del kit dedicato.
Kit accessori per versione mobile
I 4 kit ruote DIBS: come scegliere quello compatibile con la propria DIVA
I kit ruote sono compatibili in base alla lunghezza della piattaforma e al numero di gradini per rampa. Scegli il kit corrispondente alla tua DIVA.
DIBS2-3/90
Kit per DIVA 2–3 gradini / pedana 90
Compatibile con DIVA2/90 e DIVA3/90. Include: 2 basi ruote Ø 125 mm con freno + 2 livellatori telescopici + 2 barre antidivaricamento.
Vedi kit →
DIBS2-3/120
Kit per DIVA 2–3 gradini / pedana 120
Compatibile con DIVA2/120 e DIVA3/120. Include: 2 basi ruote Ø 125 mm con freno + 2 livellatori telescopici + 2 barre antidivaricamento.
Vedi kit →
DIBS4-8/90
Kit per DIVA 4–8 gradini / pedana 90
Compatibile con DIVA4/90 → DIVA8/90. Include: 2 basi ruote Ø 125 mm con freno + 2 livellatori telescopici + 2 barre antidivaricamento.
Vedi kit →
DIBS4-8/120
Kit per DIVA 4–8 gradini / pedana 120
Compatibile con DIVA4/120 → DIVA8/120. Include: 2 basi ruote Ø 125 mm con freno + 2 livellatori telescopici + 2 barre antidivaricamento.
Vedi kit →Costruzione e qualità
Cosa rende la DIVA adatta all'uso professionale intensivo?
🔩
10 punti di fissaggio per gradino, zero saldature
Ogni gradino è fissato ai montanti con 10 punti di ancoraggio meccanico. Nessuna saldatura: nessun punto di cedimento da fatica metallurgica, massima durabilità anche con accessi intensivi quotidiani.
⚙️
Articolazioni in alluminio fuso
Le cerniere pieghevoli sono in fusione di alluminio, non in lamiera stampata: resistono a carichi ripetuti senza deformazione. Permettono di piegare e dispiegare la struttura molte volte senza perdita di rigidità.
🪵
Piano Eurodeck – antiscivolo e idroresistente
La piattaforma ha un piano in legno Eurodeck: superficie antiscivolo anche bagnata, resistente all'acqua, agli oli e ai detergenti comuni. Certificato FSC. A richiesta disponibile in alluminio per ambienti con esigenze speciali.
📐
Gradini da 150 mm – salita confortevole a 60°
150 mm di profondità è più del doppio della pedata di una scala a pioli standard (tipicamente 60–70 mm). A 60° di inclinazione la salita è simile a una scala interna: consente l'uso con calzature di sicurezza ingombranti senza rischio di scivolamento.
🛡️
Parapetti bilaterali h 100 cm su tutta la piattaforma
I parapetti h 100 cm coprono tutta la lunghezza della piattaforma su entrambi i lati: non solo i bordi laterali. L'operatore è protetto dalla caduta dall'alto durante la sosta e gli spostamenti sulla piattaforma.
⚖️
Portata 200 kg – superiore a molte scale portatili
200 kg è la portata certificata per tutti i modelli DIVA. Supera la portata standard delle scale portatili EN131 (150 kg) e consente di salire con attrezzi pesanti, campionature e piccoli materiali senza preoccupazioni.
Contesti d'uso
Dove si usa la scala a ponte DIVA?
🏭
Linee di produzione
Scavalco di nastri trasportatori, canaline e binari fissi. La struttura fissa consente accessi ripetuti durante il turno senza interruzione della linea.
⚡
Quadri e cabine elettriche
Accesso sopraelevato a quadri elettrici, pannelli di controllo, UPS e UTA montati in quota sopra ostacoli a pavimento.
📦
Magazzini e logistica
Bypass di nastri di movimentazione, scavalco di guide a pavimento, collegamento tra baie di carico a quote diverse.
🔧
Manutenzione impianti HVAC
Accesso a canalizzazioni sopraelevate, unità trattamento aria, gruppi frigo su piattaforme o coperture interne.
⛵
Cantieri navali e showroom
Ispezione esterna degli scafi di imbarcazioni in secca. La piattaforma da 90 o 120 cm consente di lavorare sulla fiancata di uno scafo in posizione stabile.
🏪
Showroom e fiere
Passaggi sopraelevati in aree espositive dove il transito a pavimento non è consentito. Versione mobile per allestimenti e smontaggio rapido.
🏢
Facility management
Bypass di ostacoli tecnici, accesso a canalizzazioni, linee di dati e impianti fissi in locali tecnici, laboratori e aree server.
🛠️
Carrozzeria e verniciatura
Con poca altezza (DIVA2–3) come pedana di lavoro su tutta la fiancata del veicolo nella cabina di verniciatura, in alternativa o a complemento della pedana ALFA.
Orientamento alla scelta
Quando scegliere la DIVA rispetto alla Pedana ALFA o a una scala a castello?
Tre prodotti diversi per tre problemi diversi
Scala Ponte DIVA
- C'è un ostacolo fisso a pavimento da attraversare
- Serve la doppia discesa da entrambi i lati
- Parapetti bilaterali obbligatori per il DVR
- Portata 200 kg, uso intensivo quotidiano
- Installazione fissa o mobile su ruote
Pedana ALFA
- Nessun ostacolo da scavalcare a pavimento
- Serve un piano di lavoro a quota costante (69–98 cm)
- Carrozzeria, agricoltura, manutenzione mobile
- Portata 150 kg, postazione singola
- Non ha doppia salita, si usa stando fermi sul piano
Scala a Castello SVELT
- Serve lavorare in quota con mani libere
- Parapetti e guardacorpo a 360°
- Non si usa per attraversare ostacoli
- Altezze di lavoro superiori (fino a 4–5 m)
- Piattaforma piccola (vs DIVA che ha piattaforma di transito)
Conformità normativa: la DIVA non è una scala EN131
La scala a ponte DIVA è classificata come struttura di accesso e non come scala portatile. Non è quindi soggetta alla norma europea EN 131 che regola le scale portatili a pioli. La norma di riferimento è il D.Lgs.81/2008 in quanto attrezzatura di lavoro per l'accesso in quota nei luoghi di lavoro. Deve essere inserita nel DVR aziendale con le procedure d'uso e manutenzione.
D.Lgs.81/2008 – Attrezzatura di lavoro Non soggetta EN 131 (scala portatile) Portata 200 kg certificata Parapetti h 100 cm su tutta la pedana 10 punti fissaggio gradini, zero saldature FACAL – Made in Italy
Guida alla scelta pratica
Come scelgo il numero di gradini e la lunghezza della piattaforma?
Ostacolo basso (nastro, canalina)
Fino a 70 cm di altezza
→ DIVA2: piattaforma a 67,9 cm. Copre nastri trasportatori standard e canaline a pavimento. Il più compatto e meno ingombrante.
Altezza tipica produzione
70–110 cm — la fascia più comune
→ DIVA3 (89 cm) o DIVA4 (111 cm). Coprono la maggior parte degli ostacoli in ambienti industriali: macchine medie, impianti, linee rialzate.
Impianti importanti, ispezione navale
130–200 cm di altezza
→ DIVA5–DIVA8: coprono da 132,8 a 197,8 cm. Per linee alte, scafi di imbarcazioni, macchinari importanti.
Una o due persone in passaggio
Scelta tra 90 e 120 cm di piattaforma
→ /90 per una persona sola, spazi stretti. /120 per passaggio più comodo, carichi, ispezioni con materiali.
Posizione fissa permanente
Versione standard ancorata
→ La versione base senza kit ruote è più economica e più stabile. Si ancora a terra con tasselli sui piedi pre-forati.
Più reparti o posizioni diverse
Versione mobile con kit DIBS
→ Aggiungi il kit DIBS corrispondente. Verifica sempre che freni, livellatori e barre antidivaricamento siano correttamente attivati prima di salire.
Domande frequenti
FAQ – Scala a Ponte DIVA FACAL
Che cos'è la scala a ponte DIVA e come si usa?
La DIVA è una passerella a ponte professionale in alluminio con due rampe di accesso simmetriche e una piattaforma centrale. Si usa per attraversare un ostacolo fisso a pavimento (nastro, canalina, tubazione, linea) o per collegare due zone di lavoro a quote diverse. L'operatore sale da un lato, attraversa la piattaforma e scende dall'altro. Non è una scala portatile: è una struttura che va installata in posizione fissa (o mobile con kit ruote) e inserita nel DVR aziendale.
Come scelgo tra piattaforma 90 cm e piattaforma 120 cm?
- 90 cm: ideale per il transito di una persona sola con DPI standard, spazi stretti in reparto, postazioni dove la profondità della struttura deve essere contenuta
- 120 cm: per un passaggio più ampio e confortevole, per chi porta piccoli carichi o materiali sulla piattaforma, per ispezioni che richiedono sosta più lunga, o dove due persone si alternano frequentemente
Come calcolo quanti gradini per rampa mi servono?
Misura l'altezza dell'ostacolo a pavimento che devi scavalcare (dal pavimento alla parte alta dell'ostacolo). Ogni gradino aggiunge circa 22 cm di altezza alla piattaforma. La piattaforma deve essere almeno 5–10 cm più alta dell'ostacolo per consentire il passaggio libero. Esempio: nastro alto 95 cm → serve piattaforma a ≥105 cm → DIVA4 (piattaforma a 111,2 cm). In caso di dubbio, scegli sempre il modello con piattaforma immediatamente superiore alla quota richiesta.
La DIVA va ancorata obbligatoriamente a terra?
In posizione fissa permanente, l'ancoraggio a terra tramite i piedi pre-forati è la configurazione più sicura e raccomandata, specialmente se richiesto dal DVR o in ambienti frequentati da personale non formato. La struttura non ancorata è stabile per via delle sue dimensioni, ma su superfici lisce o in caso di urti accidentali può spostarsi. Nella versione mobile su ruote, il fissaggio a terra non è previsto: la sicurezza è garantita esclusivamente dagli accessori del kit (freni, livellatori, barre antidivaricamento).
Il kit ruote è obbligatorio per la versione mobile?
Sì, e lo sono tutti e tre i componenti del kit:
- Ruote piroettanti Ø 125 mm con freno — da attivare sempre prima di salire
- Livellatori telescopici a vite — per compensare irregolarità del pavimento
- Barre antidivaricamento — obbligatorie; impediscono che la struttura si apra o si chiuda durante l'uso
Come scelgo il kit DIBS giusto per la mia DIVA?
Il kit dipende da due fattori: numero di gradini e lunghezza piattaforma.
- DIBS2-3/90: DIVA2/90 e DIVA3/90
- DIBS2-3/120: DIVA2/120 e DIVA3/120
- DIBS4-8/90: da DIVA4/90 a DIVA8/90
- DIBS4-8/120: da DIVA4/120 a DIVA8/120
La DIVA è soggetta alla norma EN131 per le scale?
No. La scala a ponte DIVA è classificata come struttura di accesso, non come scala portatile. La norma EN 131 riguarda specificamente le scale portatili a pioli: non si applica alla DIVA. La norma di riferimento è il D.Lgs.81/2008 in quanto attrezzatura di lavoro usata nei luoghi di lavoro. Questo significa che il confronto con scale EN131 a 150 kg è inappropriato: la DIVA è progettata per un contesto d'uso completamente diverso, con una portata certificata di 200 kg.
Il piano della piattaforma è sempre in legno Eurodeck?
Il piano standard è in legno Eurodeck: materiale melaminico idroresistente con superficie antiscivolo, che resiste a piccole quantità di acqua, oli e detergenti comuni. È la scelta corretta per la maggior parte degli ambienti industriali, logistici e nautici. A richiesta è disponibile la versione con piattaforma completamente in alluminio, preferibile in ambienti chimicamente aggressivi o dove il legno non è ammesso per regolamento (industria alimentare, farmaceutica, aree ATEX).
Le scale a ponte DIVA si possono sostituire tra modelli diversi?
No. Come indicato esplicitamente da FACAL, le scale a ponte DIVA non si sostituiscono con modelli diversi da quelli ordinati. Il numero di gradini e la lunghezza della piattaforma determinano la geometria totale della struttura: non è possibile aggiungere gradini o cambiare la piattaforma dopo l'acquisto. Controlla attentamente le misure prima di ordinare: verifica l'altezza dell'ostacolo, la quota utile richiesta e lo spazio disponibile a pavimento per la struttura aperta.
Posso ritirare la scala a ponte DIVA a Rho (MI)?
Sì. Nonsoloscale ha sede a Rho (MI) con il servizio "acquista online e ritira in sede". Orario: lunedì–venerdì 9:00–12:00 e 14:00–18:00. Considerata la dimensione della struttura (anche da chiusa le DIVA più grandi misurano oltre 2 m), verifica che il tuo mezzo possa trasportarla prima di passare. Tempo di consegna per modelli non a magazzino: 12–13 giorni lavorativi. Per verificare disponibilità e tempi contatta il 029303938 o info@nonsoloscale.com.
