Scale retrattili A PANTOGRAFO
Scale Retrattili › Scale Retrattili a Pantografo

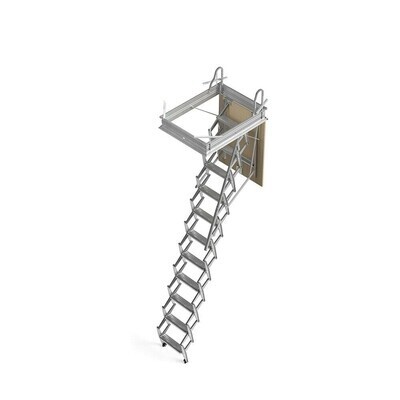

La scala retrattile a pantografo è il meccanismo più compatto tra le scale a botola per soffitto: la struttura a losanga si comprime verticalmente in un cassonetto da soli 15–20 cm di altezza, liberando l'intero ambiente quando non è in uso. È la soluzione preferita per soffitte con fori stretti (da 45 cm di larghezza), solaio con spazio limitato davanti alla botola e accesso saltuario o settimanale.
45 cm foro min larghezza
350 cm H max solaio
150 kg portata UNI EN 14975
15–20 cm altezza cassonetto
260 kg carico prova statico
Come funziona il meccanismo a pantografo: leve, molle e cassonetto
Il pantografo è una struttura a losanga formata da leve in acciaio incernierate che si comprimono verticalmente quando la scala è chiusa e si estendono a fisarmonica durante l'apertura. Il risultato è un cassonetto molto basso (15–20 cm) rispetto alle scale a settori rigidi, che richiedono cassonetti di 25–40 cm.
Leve a losanga
Acciaio zincato 15/10 stampato a caldo. Le leve si articolano su perni in acciaio con boccole antifrizione. La geometria a rombo garantisce compressione massima in chiusura.
Molle di richiamo
Bilanciano il peso del pacco scala durante apertura e chiusura. Calibrate in fabbrica sull'altezza del solaio. Molle non calibrate rendono la manovra pericolosa o impossibile.
Cassonetto in acciaio
Telaio perimetrale 10/10 zincato ancorato al solaio tramite quattro tiranti o staffe. Accoglie il pacco scala e il pannello botola. Spessore solaio compatibile: fino a 28 cm standard.
Pannello botola
Truciolare 16 mm classe E1 (standard). Opzione multistrato pioppo 15 mm. Isolabile con accessorio Termocover: U = 1.1 W/m²K. La botola si bilancia sulle molle — non cade se le molle sono correttamente tensionate.
Gradini in lamiera
Lamiera stampata 15/10 zincata. Profondità 8–10 cm (inferiore ai 14–20 cm dei settori rigidi). Nervature antiscivolo stampate a rilievo. Numero gradini: 10 o 11 in funzione dell'altezza.
Corrimano telescopico
Standard lato destro. Opzionale lato sinistro. Si estende automaticamente con l'apertura della scala. Maniglioni di sbarco al piano superiore inclusi di serie.
Vantaggio chiave del pantografo: il cassonetto basso (15–20 cm) è compatibile con solai in cui una scala a settori rigidi non entra. Se il solaio è tra 230 e 350 cm e il foro è largo almeno 45 cm, il pantografo è quasi sempre installabile.
Specifiche tecniche della scala SR a pantografo nonsoloscale
Struttura
Materiale leveAcciaio zincato 15/10
Materiale cassonettoAcciaio zincato 10/10
TrattamentoZincatura galvanica
N° gradini10 o 11
Profondità gradino8–10 cm
AntiscivoloNervature stampate
Corrimano stdTelescopico lato dx
Maniglioni sbarcoDi serie
Piedini appoggioDi serie
Dimensioni e portata
H solaio (standard)230–300 cm
H solaio (personalizzabile)fino a 350 cm
Altezza cassonetto15–20 cm
Spessore solaio max28 cm (std) / oltre con astine
Portata certificata150 kg
Carico prova statico260 kg
Inclinazione apertura≥ 65°
NormaUNI EN 14975:2007
OrigineMade in Italy
Botola
Pannello stdTruciolare 16 mm E1
Pannello opz.Multistrato pioppo 15 mm E1
Isolamento opz.Termocover U=1.1 W/m²K
FornituraGià assemblata
Quali misure del foro sono compatibili con la scala a pantografo?
La tabella indica le combinazioni foro-altezza disponibili per la scala SR a pantografo. I modelli in pronta consegna coprono le misure più richieste; per dimensioni intermedie o fuori range è disponibile la versione personalizzabile.
| Largh. foro | Lungh. foro | H solaio | Largh. gradino | Disponibilità | Uso ideale |
|---|---|---|---|---|---|
| 45 cm | 70 cm | 230–300 cm | ~25 cm | Su misura | Foro minimo, spazi molto ridotti |
| 50 cm | 80 cm | 230–300 cm | ~28 cm | Pronta consegna | Soffitta deposito, accesso saltuario |
| 50 cm | 100 cm | 230–300 cm | ~28 cm | Su misura | Soffitta, foro già esistente lungo |
| 60 cm | 80 cm | 230–300 cm | ~33 cm | Pronta consegna | Comfort medio, accesso regolare |
| 60 cm | 100 cm | 230–300 cm | ~33 cm | Su misura | Soffitta, foro rettangolare largo |
| 60 cm | 120 cm | 230–300 cm | ~33 cm | Su misura | Comfort medio, apertura più stabile |
| 70 cm | 80 cm | 230–300 cm | ~38 cm | Pronta consegna ★ più richiesto | Comfort elevato, trasporto oggetti |
| 70 cm | 100 cm | 230–300 cm | ~38 cm | Pronta consegna | Soffitta ad accesso frequente |
| 70 cm | 120 cm | 230–300 cm | ~38 cm | Pronta consegna | Comfort max pantografo |
| 80 cm | 120–130 cm | 230–350 cm | ~43 cm | Su misura | Fori ampi, altezze speciali fino a 350 cm |
⚠ Foro non standard? Se il foro esistente ha misure intermedie (es. 55×90 cm) non è necessario allargarlo: il modello personalizzabile viene prodotto sulla misura esatta fornita. Il cassonetto ha una tolleranza di circa 1–1.5 cm per lato rispetto al foro netto. Indica sempre la misura del foro al grezzo, non quella finita.
Scala SR Pronta Consegna o SR Personalizzabile: quando scegliere l'una o l'altra?
Le due versioni del modello SR a pantografo condividono la stessa struttura e certificazione. La differenza è nella configurazione e nei tempi di fornitura.
A pantografo · misure standard
SR Pronta Consegna
Modelli con fori 50×80, 60×80, 70×80, 70×100, 70×120 cm · H solaio 230–300 cm · corrimano dx · botola truciolare 16 mm E1
✓ Spedizione rapida · ritiro immediato a Rho (MI) Vedi disponibilità →
A pantografo · su misura
SR Personalizzabile
Fori da 45 cm di larghezza · H solaio fino a 350 cm · doppio corrimano · botola in multistrato pioppo · Termocover coibentante · fori non standard
✓ Configurabile su misura · consegna concordata Configura la tua scala →Quali accessori sono disponibili per la scala a pantografo SR?
Termocover — isolamento botola
Pannello isolante abbinato al multistrato di pioppo. Trasmittanza termica U = 1.1 W/m²K. Indispensabile per soffitte non riscaldate. Va acquistato insieme al pannello in multistrato, non con il truciolare standard.
Pannello in multistrato di pioppo E1
Alternativa al truciolare standard. Spessore 15 mm, classe E1 norma UNI EN 13986:2005. Necessario come base per l'installazione del Termocover coibentante.
Corrimano telescopico lato sinistro
Aggiuntivo rispetto al corrimano destro standard. Consigliato per fori larghi ≥ 60 cm e per utilizzo frequente. Si aggiunge in fase di ordine; non installabile in retroattivo senza intervento.
Astine filettate allungate
Per solai con spessore superiore a 28 cm (massetti spessi, controsoffitti, isolanti). Estendono i tiranti di ancoraggio del cassonetto. Necessario specificare lo spessore esatto del solaio all'ordine.
Scala a pantografo o a settori SR4P: quale meccanismo scegliere?
La scelta tra pantografo e settori rigidi dipende da tre fattori: dimensione del foro disponibile, frequenza d'uso e altezza del solaio. Non esiste un meccanismo "migliore in assoluto" — esiste quello più adatto alla situazione specifica.
✓ Scegli il Pantografo SR se…
- Il foro è largo meno di 90 cm (minimo pantografo: 45 cm; minimo SR4P: 90 cm)
- Lo spazio davanti alla botola è inferiore a 150 cm — il pantografo si apre con ingombro a terra leggermente minore
- L'accesso è mensile o saltuario — i gradini da 8–10 cm sono sufficienti per transiti occasionali
- Il solaio è tra 230 e 300 cm e non vuoi optare per altezze speciali
- Vuoi il costo più contenuto della gamma retrattili
→ Considera la SR4P a settori se…
- Il foro può essere ≥ 90 cm di larghezza
- L'accesso è settimanale o quotidiano — gradini da 14–20 cm per salita più comoda
- Il solaio supera 300 cm fino a 425 cm
- Trasporti oggetti frequentemente e vuoi un gradino largo (foro 70 cm → pedata 35 cm)
- Vuoi doppio corrimano saldato (standard per larghezze ≥ 70 cm nella SR4P)
Per un confronto completo tra tutte le tipologie di scale retrattili, consulta la guida generale delle scale retrattili nonsoloscale →
Come si installa una scala retrattile a pantografo: parametri critici
L'installazione della scala SR è progettata per il montaggio fai-da-te con due operatori. La scala viene fornita già assemblata: non occorre montare gradini o meccanismo. Le operazioni riguardano l'apertura del foro (se non esistente), l'inserimento del cassonetto e il fissaggio al solaio.
1 — Spazio di apertura a terra
Minimo 170 cm liberi davanti alla botola nella direzione di apertura. Verificare prima di posizionare il foro, non dopo l'installazione. È l'errore più frequente.
2 — Solaio: struttura e spessore
Mai su soffitti in cartongesso. Il cassonetto si ancora a travi in legno o solaio in c.a. Spessore max 28 cm per modelli standard; oltre sono necessarie astine filettate allungate.
3 — Foro: misura netta vs misura cassonetto
Il cassonetto entra nel foro con circa 1–1.5 cm di tolleranza per lato. Misurare il foro al grezzo (struttura portante), non il foro finito (con intonaco o perlinato).
4 — Messa a piombo
Verificare con livella su tutti e quattro i lati prima di fissare definitivamente. Un cassonetto non in piano blocca l'apertura o non permette la chiusura a filo del soffitto.
⚠ Non modificare mai le molle senza autorizzazione scritta del costruttore. Molle manomesse possono causare apertura incontrollata della botola con rischio di infortuni. In caso di sostituzione, indicare al fornitore il peso della botola e l'altezza esatta del solaio.
Esplora i modelli SR a pantografo disponibili
Disponibile subito SR Pronta Consegna → Su misura SR Personalizzabile → Alternativa a settori Scala SR4P → Automazione Scale motorizzate → Hub generale Tutte le scale retrattili → Guida tecnica Scale a botola — guida completa →
Domande frequenti sulla scala retrattile a pantografo
La geometria a losanga (rombo) e quella a esse si riferiscono al profilo laterale delle leve. Le leve a losanga producono una compressione più simmetrica e una distribuzione del carico più uniforme; le leve a esse offrono un profilo più curvilineo ed estetico. Dal punto di vista funzionale e della portata (150 kg UNI EN 14975) le prestazioni sono equivalenti. Il modello SR di nonsoloscale adotta struttura in acciaio zincato 15/10 con leve standard.
Il modello SR standard copre altezze fino a 300 cm. Per un solaio da 320 cm è necessario il modello personalizzabile, che può essere configurato fino a 350 cm di altezza netta dal pavimento al soffitto. Indica sempre la misura esatta rilevata nel punto di installazione — non un valore approssimativo — per ricevere la scala già regolata sull'altezza corretta.
No. Il Termocover deve essere ordinato insieme alla scala e abbinato al pannello botola in multistrato di pioppo 15 mm (non al truciolare standard). Non è possibile applicarlo in retroattivo su un pannello già installato senza smontare la scala. Se l'isolamento termico è una priorità — soffitta non riscaldata, mansarda con riscaldamento sottostante — specifica questa esigenza al momento dell'ordine.
Il minimo è 170 cm liberi nella direzione di apertura della scala per un solaio da 300 cm. Per altezze diverse, lo spazio necessario scala proporzionalmente: per solai a 250 cm bastano circa 140 cm; per 280 cm circa 160 cm. Questo spazio deve essere permanentemente libero da ostacoli fissi (pareti, mobili, porte). La verifica va fatta prima di decidere la posizione del foro, non dopo l'installazione.
Sì, ma il cassonetto deve essere ancorato alle travi portanti, non agli elementi secondari o all'assito. Il foro va posizionato tra due travi principali, con una luce minima pari alla larghezza del foro. Per solai in legno con travatura ravvicinata è consigliabile realizzare un telaio di supporto in legno di almeno 16 cm di altezza, ancorato alle travi portanti, prima dell'installazione del cassonetto.
Il peso varia in funzione del formato foro e dell'altezza. I modelli standard più richiesti (70×80, 70×100 cm, H 280–300 cm) pesano indicativamente tra 20 e 28 kg. Questo dato è rilevante per la logistica dell'installazione: due persone sono necessarie per sollevare il cassonetto nel foro e mantenerlo in quota durante il fissaggio dei tiranti.
Tendenzialmente sì. Il meccanismo a leve multiple con perni genera più punti di articolazione rispetto ai quattro elementi rigidi della SR4P. Con il normale utilizzo e la lubrificazione periodica dei perni il rumore rimane contenuto. Le scale a settori rigidi sono più silenziose grazie al numero inferiore di giunti meccanici e alle boccole di qualità superiore. Per ambienti dove il rumore è un parametro critico, la SR4P è da preferire.
Sì. I modelli più richiesti — fori 50×80, 60×80, 70×80, 70×100, 70×120 cm per solai 230–300 cm — sono disponibili in pronta consegna nel magazzino di nonsoloscale a Rho (MI). Il ritiro in sede è immediato durante gli orari di apertura (Lu–Ve 9–12 / 14–18). Per la spedizione: gli ordini ricevuti entro le ore 12:00 partono il giorno lavorativo successivo. Per misure fuori standard la versione personalizzabile richiede tempi di produzione: contatta nonsoloscale per una stima precisa.
Se il foro esistente è più grande del cassonetto, è possibile tamponare l'eccedenza con listelli di legno o cartongesso fissati al telaio strutturale, riportando il foro netto alle dimensioni del cassonetto. Questa operazione è più semplice che allargare un foro già esistente. In alternativa, con la versione personalizzabile si può ordinare un cassonetto che si avvicina alle misure del foro esistente — indica la misura esatta del foro al grezzo.
Sì. Tutti i modelli SR distribuiti da nonsoloscale sono prodotti nel rispetto della normativa UNI EN 14975:2007, che prescrive portata minima di 150 kg (carico prova statico 260 kg), inclinazione apertura minima di 65°, gradini con zigrinatura antiscivolo obbligatoria e documentazione tecnica a corredo. Verifica sempre che il modello riporti esplicitamente questa certificazione: una scala senza conformità UNI EN 14975 non garantisce i requisiti minimi di sicurezza.
Hai le misure del foro? Trova la scala a pantografo giusta
Larghezza e lunghezza del foro, altezza netta dal pavimento al soffitto, spessore del solaio: con questi quattro dati identifichiamo il modello corretto in pochi minuti. Pronta consegna o su misura.
