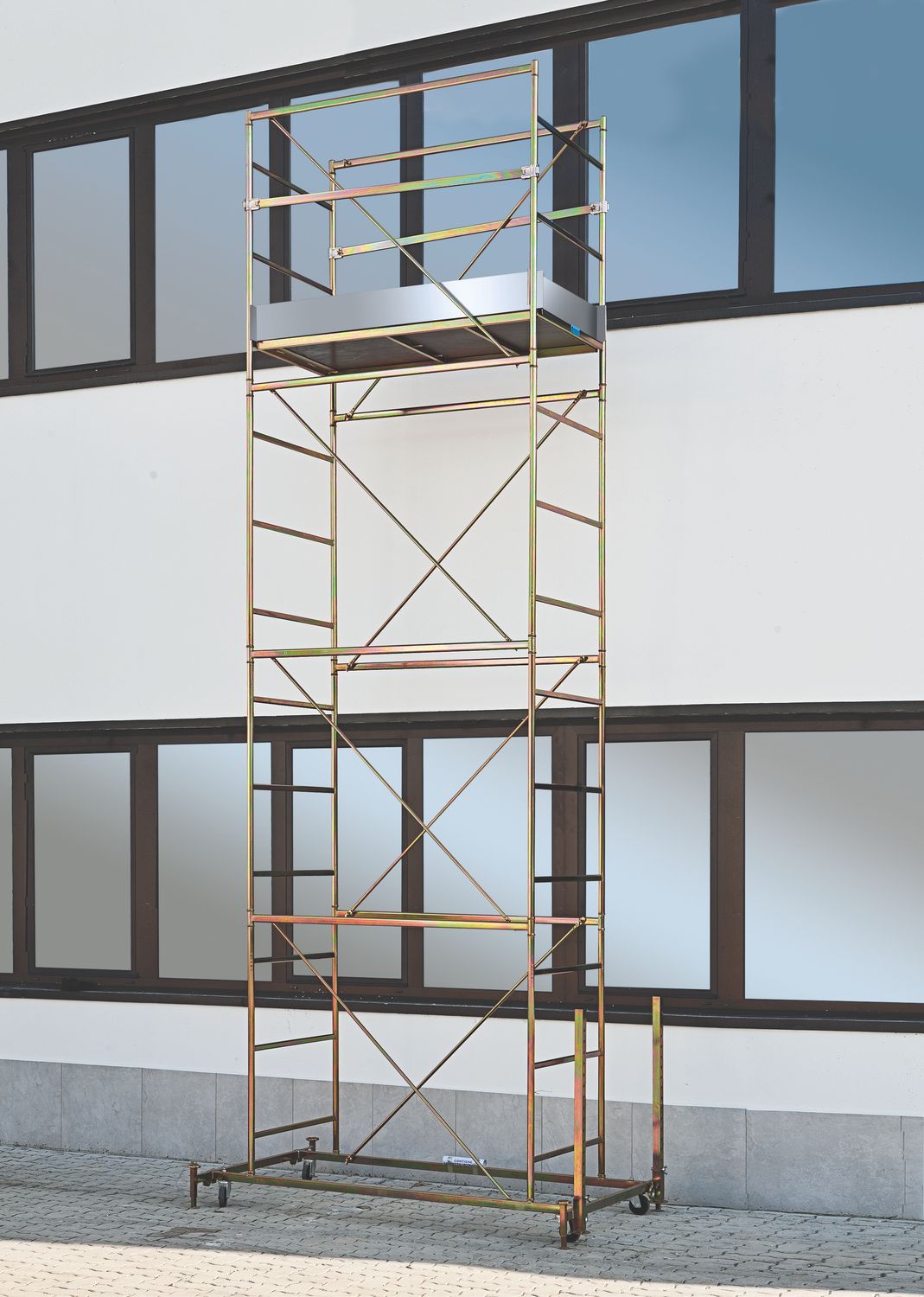

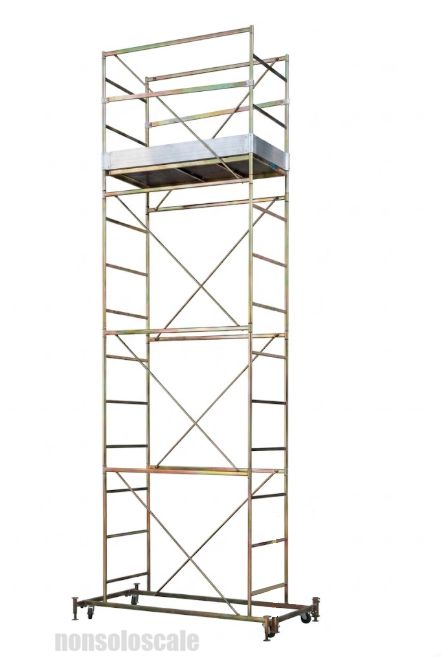

trabattello 5 campate KAPPA STP
Codice articolo A31K2645+A31VPIALLK2+A31K2FER
€1.171,00
Tempo di consegna stimato
Spedizione: 6–7 giorni lavorativi
1 disponibili
1
Salva questo articolo per dopo
trabattello 5 campate KAPPA STP
Dettagli del prodotto
[tab name='CARATTERISTICHE']
Trabattello Kappa K2 STP altezza 6,45 m (H lavoro 7,70 m) – solo a norma italiana D.Lgs. 81/2008
Il trabattello Kappa K2 STP nella configurazione con altezza totale di 6,45 m (altezza di lavoro indicativa 7,70 m) è un ponte su ruote a torre in acciaio, progettato e costruito per l’uso professionale in cantieri temporanei o mobili, magazzini e impianti industriali.
Questa configurazione è esclusivamente a norma italiana e rispetta i requisiti del D.Lgs. 9 aprile 2008 n. 81, con particolare riferimento all’Art. 140 – Ponti su ruote a torre e agli articoli correlati (Art. 113, Art. 123, Art. 124) relativi ai lavori in quota e alle opere provvisionali. Non si tratta di un trabattello certificato secondo norme di prodotto europee: la sua conformità è riferita espressamente al quadro normativo italiano.
Caratteristiche principali del Trabattello Kappa K2 – Configurazione 645
- Tipologia: ponte su ruote a torre (trabattello) a smontaggio rapido.
- Struttura: elementi modulari in acciaio con montanti in tubo tondo Ø 32 mm.
- Uso: professionale, per lavori in quota in ambito industriale, artigianale e cantieristico.
- Portata massima: 150 kg (carico complessivo, inclusi operatori e attrezzi, con massimo 2 operatori contemporaneamente sul piano di lavoro).
- Base con stabilizzatori: dimensioni complessive circa 2210 x 1190 mm per una migliore stabilità.
- Piano di lavoro con botola: superficie indicativa 1550 x 760 mm (accessorio fornito su richiesta a seconda della configurazione d’ordine).
- Ruote pivottanti gommate: Ø 100 mm, con sistemi di bloccaggio per l’utilizzo in sicurezza.
- Campate modulari: elementi verticali con altezza unitaria di circa 1280 mm che consentono la crescita progressiva della torre.
Dati tecnici – Configurazione 645 (Kappa K2 STP)
| Parametro | Valore |
|---|---|
| Altezza totale struttura (B) | 6,45 m |
| Altezza piano di lavoro (A) | 5,40 m circa |
| Altezza di lavoro indicativa (H)* | 7,70 m circa |
| Dimensioni base con stabilizzatori | 2210 x 1190 mm circa |
| Dimensioni piano di lavoro con botola | 1550 x 760 mm circa |
| Diametro montanti verticali | Ø 32 mm (tubo tondo in acciaio) |
| Diametro ruote pivotanti | Ø 100 mm (gommate) |
| Portata massima | 150 kg complessivi (max 2 persone + attrezzi) |
| Peso totale configurazione 645 | 68 kg circa |
*L’altezza di lavoro è indicativa e calcolata considerando l’operatore in piedi sul piano di lavoro.
Composizione standard – Configurazione 645
La configurazione con altezza totale 6,45 m (H lavoro 7,70 m) prevede i seguenti componenti (quantità riferite a un singolo trabattello completo):
| Descrizione componente | Codice | Quantità per 645 | Note |
|---|---|---|---|
| Laterali base con ruota | A31VLATB (parte della base completa) | 2 | Costituiscono la base portante con ruote |
| Stabilizzatori (Base completa)* | A31KSTABI | 1 set | Stabilizzatori principali per aumentare l’impronta a terra |
| Stabilizzatore predisposto per zoppo* | A31KSTABZO | 1 set | Predisposto per l’uso in presenza di dislivelli (zoppo, dove consentito dal piano di posa) |
| Set finale | A31K2SETFIN | 1 | Elemento superiore di chiusura struttura |
| Traverse orizzontali | A31VTRAV | 8 | Garantiscono irrigidimento longitudinale e trasversale |
| Elemento verticale Kappa New | A31VK2N (A31VK2) | 10 | Campate modulari che sviluppano l’altezza della torre |
| Astine diagonali | A30AST | 10 | Diagonali di controvento per la stabilità complessiva |
| Ringhiere di protezione | A31ARINGH (A31VRINGH) | 2 | Protezione perimetrale del piano di lavoro |
| Piano di lavoro con botola** | A31VPIALLK2 | 1 | Piano di calpestio con botola di accesso |
| Fermapiedi perimetrale** | A31K2FER | 1 | Contiene utensili e materiali sul piano |
* La base completa è composta da 2 laterali con ruota e relativi stabilizzatori.
** Piano di lavoro e fermapiedi possono essere forniti come accessori a richiesta in base all’ordine.
Normativa italiana applicata (solo D.Lgs. 81/2008)
Il trabattello Kappa K2 STP, configurazione 645, è concepito come ponte su ruote a torre a norma italiana. In particolare si applicano:
- D.Lgs. 81/08, Art. 140 – Ponti su ruote a torre
Definisce le prescrizioni essenziali per:- dimensioni della base, stabilità e resistenza ai carichi e alle oscillazioni;
- piano di scorrimento delle ruote livellato e corretta ripartizione del carico sul terreno;
- bloccaggio efficace delle ruote quando il ponte è in opera;
- obbligo di ancoraggio alla costruzione almeno ogni due piani, salvo diverse indicazioni del progettista della sicurezza;
- controllo della verticalità del ponte mediante livello o pendolino;
- divieto di spostamento del trabattello con lavoratori o carichi presenti sul piano di lavoro.
- D.Lgs. 81/08, Art. 113
Richiama le condizioni di impiego dei ponteggi e delle opere provvisionali in relazione alle loro portate e alle azioni previste durante il servizio. - D.Lgs. 81/08, Art. 123
Stabilisce che montaggio, smontaggio e trasformazione del trabattello devono essere eseguiti da personale formato e sotto la sorveglianza di un preposto. - D.Lgs. 81/08, Art. 124
Limita il deposito di materiali e attrezzi sulla struttura al solo necessario per il lavoro in corso, mantenendo sempre il carico complessivo entro la portata massima di 150 kg.
Tutta la documentazione di prodotto (manuale d’uso e manutenzione, istruzioni di montaggio, scheda tecnica) fa riferimento a queste disposizioni esclusivamente italiane. Il trabattello Kappa K2 645 è quindi indicato per contesti nei quali è richiesto un ponte su ruote a torre conforme al D.Lgs. 81/08.
Uso corretto e indicazioni di sicurezza
- Montaggio da eseguire seguendo scrupolosamente le fasi riportate nel manuale STP (ordine delle campate, montaggio diagonali, posizionamento ringhiere e fermapiedi).
- Ancoraggio alla struttura obbligatorio almeno ogni due piani come richiesto dall’Art. 140 del D.Lgs. 81/08, utilizzando punti di ancoraggio idonei e sistemi certificati.
- Piano di appoggio solido, piano e portante; in presenza di suolo cedevole utilizzare tavoloni o basamenti idonei per distribuire il carico.
- Bloccaggio ruote prima di salire sul trabattello, verificando che tutti i dispositivi di blocco siano inseriti e che non vi siano spostamenti accidentali.
- Accesso al piano di lavoro tramite la botola del piano, mantenendo chiusa la botola in posizione di lavoro per evitare rischi di caduta.
- DPI obbligatori: elmetto di protezione, calzature antiscivolo e, dove previsto dal POS e dal piano di sicurezza, sistemi anticaduta (imbracatura, cordino, assorbitore, ecc.).
- Divieto di spostamento con persone o carichi: il trabattello non va mai spostato con operatori o materiali presenti sui piani di lavoro.
- Controlli periodici di montanti, traversi, diagonali, ruote e stabilizzatori, con immediata sostituzione degli elementi deformati o danneggiati.
FAQ – Domande frequenti sul Trabattello Kappa K2 STP (altezza mt. 6,45)
1. Questo trabattello è a norma italiana o europea?
Il trabattello Kappa K2 STP in configurazione 645 è solo a norma italiana. È progettato e dichiarato conforme al D.Lgs. 81/2008, con particolare riferimento all’Art. 140 relativo ai ponti su ruote a torre e agli articoli collegati che regolano l’uso delle opere provvisionali nei cantieri temporanei o mobili. Le indicazioni di utilizzo, montaggio e controllo sono quindi basate esclusivamente sul quadro normativo italiano.
2. Qual è la portata massima del trabattello Kappa K2 6,45?
La portata massima è di 150 kg complessivi, comprensivi del peso degli operatori e degli attrezzi presenti sul piano di lavoro. In generale, la documentazione indica un utilizzo con massimo 2 operatori contemporaneamente, fermo restando il rispetto del limite di 150 kg totali e il divieto di depositare carichi eccedenti quanto strettamente necessario per il lavoro (Art. 124 D.Lgs. 81/08).
3. Qual è l’altezza di lavoro raggiungibile con la configurazione 6,45?
Con la configurazione 645, il trabattello ha:
- Altezza totale struttura: circa 6,45 m
- Altezza piano di lavoro: circa 5,40 m
- Altezza di lavoro indicativa: circa 7,70 m
L’altezza di lavoro è calcolata tenendo conto di un operatore di statura media in piedi sul piano di lavoro.
4. L’ancoraggio alla costruzione è obbligatorio?
Sì. In base all’Art. 140 del D.Lgs. 81/08, i ponti su ruote a torre devono essere ancorati alla costruzione almeno ogni due piani, salvo diverse prescrizioni indicate nel piano di sicurezza o negli elaborati tecnici di cantiere. L’ancoraggio deve essere realizzato con sistemi idonei e punti di fissaggio scelti in funzione della struttura esistente (pareti portanti, travi, ecc.).
5. Il trabattello può essere spostato con gli operatori sul piano?
No. Il trascinamento o lo spostamento del trabattello con persone o carichi presenti sui piani di lavoro è vietato dal D.Lgs. 81/08. Prima di ogni spostamento occorre:
- far scendere tutti gli operatori;
- sgomberare il piano di lavoro da materiali e attrezzi;
- sbloccare le ruote;
- spostare il trabattello su pavimentazione idonea;
- ribloccare le ruote e verificare la verticalità prima di riprendere i lavori.
6. Quali DPI sono consigliati per lavorare sul trabattello Kappa K2?
Per un impiego conforme al D.Lgs. 81/08 è raccomandato l’uso di:
- elmetto di protezione con sottogola;
- calzature di sicurezza con suola antiscivolo;
- guanti da lavoro adeguati al tipo di attività svolta;
- imbracatura anticaduta con cordino e assorbitore di energia dove previsto dal piano operativo di sicurezza;
- eventuali altri DPI (occhiali, cuffie, ecc.) indicati dalla valutazione dei rischi aziendale.
7. Il piano di lavoro e il fermapiedi sono sempre inclusi?
Nella tabella dei componenti, il piano di lavoro con botola (A31VPIALLK2) e il fermapiedi perimetrale (A31K2FER) sono indicati con quantità 1 per la configurazione 645, ma possono essere forniti come accessori a richiesta in base alla specifica combinazione ordinata. È importante verificare al momento dell’acquisto se il trabattello viene fornito completo di questi elementi o se devono essere aggiunti separatamente.
8. In quali contesti è consigliato l’uso del trabattello Kappa K2 6,45?
Questa configurazione è indicata per lavori in quota fino a circa 7,70 m in:
- cantieri edili temporanei o mobili;
- manutenzioni interne ed esterne di capannoni industriali;
- impianti artigianali e industriali;
- magazzini con esigenze di manutenzione in quota.
L’utilizzo deve avvenire sempre nel rispetto del D.Lgs. 81/08, delle istruzioni del manuale del produttore e del piano di sicurezza del cantiere.
