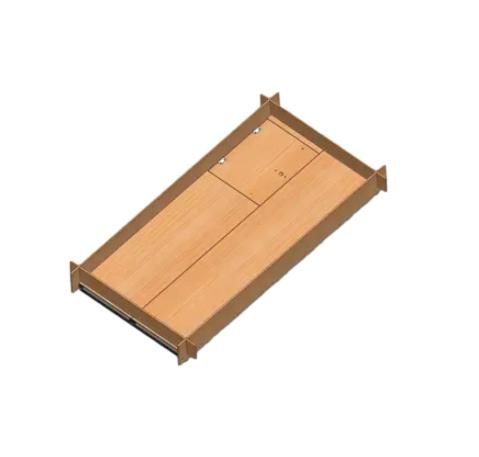

Piano i legno struttura in acciaio con botola DINGO SVELT
Codice articolo TDING045
€251,00
Tempo di consegna stimato
Spedizione: 5–6 giorni lavorativi
1 disponibili
1
Salva questo articolo per dopo
Piano i legno struttura in acciaio con botola DINGO SVELT
Dettagli del prodotto
Ricambio originale Svelt · codice TDING045 · D.Lgs. 81/2008
Piano di lavoro con botola
Piano di lavoro con botola
per trabattello Dingo
Telaio in acciaio verniciato + piano in legno marino multistrato antisdrucciolo. Utilizzabile come piano intermedio o terminale. Botola con cerniera e chiusura, 4 fermapiedi in legno, gancio antivento incluso.
Codice Svelt TDING045
Dimensioni piano 1,66 × 0,65 m
Peso 25 kg collo spedizione 31 kg
Compatibilità Solo Dingo non per Professional
Normativa D.Lgs. 81/08
Garanzia 5 anni su trabattello Svelt
Cosa contiene il piano TDING045?
Il piano è fornito completo di tutti i componenti necessari al montaggio. Non richiede viti né attrezzi: si inserisce direttamente sui davanzali della campata e si blocca con il gancio antivento.
2 telai in acciaio verniciato Resistenti agli agenti atmosferici, indipendenti e affiancati
Piano in legno marino multistrato Superficie antisdrucciolo, resistente alle intemperie
Botola con cerniera e chiusura Passaggio verticale sicuro per l'operatore con la scaletta
4 fermapiedi in legno 2 lunghi + 2 corti, obbligatori sui piani intermedi per D.Lgs. 81/2008
Gancio antivento Vincola il piano ai davanzali impedendone il sollevamento
TDING045 con botola vs TDING046 senza botola: quale scegliere?
Questa è la distinzione più importante da fare prima di ordinare. Stessa struttura in acciaio, stesse dimensioni, stesso legno marino — ma un'unica differenza che impatta l'uso e la conformità normativa.
| Caratteristica | TDING045 — con botola | TDING046 — senza botola |
|---|---|---|
| Apertura di accesso | ✔ Presente — con cerniera e chiusura | ✘ Assente |
| Uso come piano intermedio | ✔ Sì — obbligatorio se si sale con scaletta interna | ✘ Non consentito se c'è scaletta interna sotto |
| Uso come piano terminale (cima) | ✔ Sì — botola chiusa, 4 parapetti obbligatori | ✔ Sì — piano di lavoro in cima |
| Conformità D.Lgs. 81/2008 | ✔ Richiesto nelle configurazioni con scaletta | Solo come piano terminale o piano base |
| Compatibilità | Solo trabattello Dingo Svelt | Solo trabattello Dingo Svelt |
Regola pratica: se il tuo trabattello Dingo ha una scaletta interna (ADINGSCAL1 o ADINGSCAL2) e devi passare da un piano all'altro, almeno un piano per ogni livello di transito deve essere il TDING045 con botola. Il TDING046 cieco si usa solo in cima come piano di lavoro terminale quando non serve il passaggio verticale.
Come si monta il piano TDING045 sul Dingo?
Il montaggio non richiede attrezzi ed è reversibile. Segui questa sequenza per garantire sicurezza e conformità alla procedura Svelt.
1
Posiziona i due telai in acciaio affiancati all'interno dei montanti della campata, appoggiandoli sui davanzali. Non è necessario nessun fissaggio a vite.
2
Inserisci il gancio antivento agganciandolo al davanzale sottostante. Questo blocco è obbligatorio prima di caricare il piano con il peso degli operatori o prima di spostare il trabattello.
3
Posiziona i 4 fermapiedi in legno (2 lunghi sui lati lunghi, 2 corti sui lati corti) sui bordi del piano. Sui piani intermedi sono obbligatori per D.Lgs. 81/2008; sul piano terminale sono sempre richiesti.
4
Se il piano è in posizione terminale, monta i 4 parapetti TDING065EN obbligatori sui 4 lati del piano. Verifica che la botola sia chiusa quando non viene utilizzata per il transito.
Quando il piano con botola è obbligatorio secondo il D.Lgs. 81/2008?
Il D.Lgs. 81/2008 impone che l'accesso ai piani di lavoro avvenga in modo sicuro e controllato. Per il trabattello Dingo questo si traduce in obblighi precisi che dipendono dalla configurazione scelta:

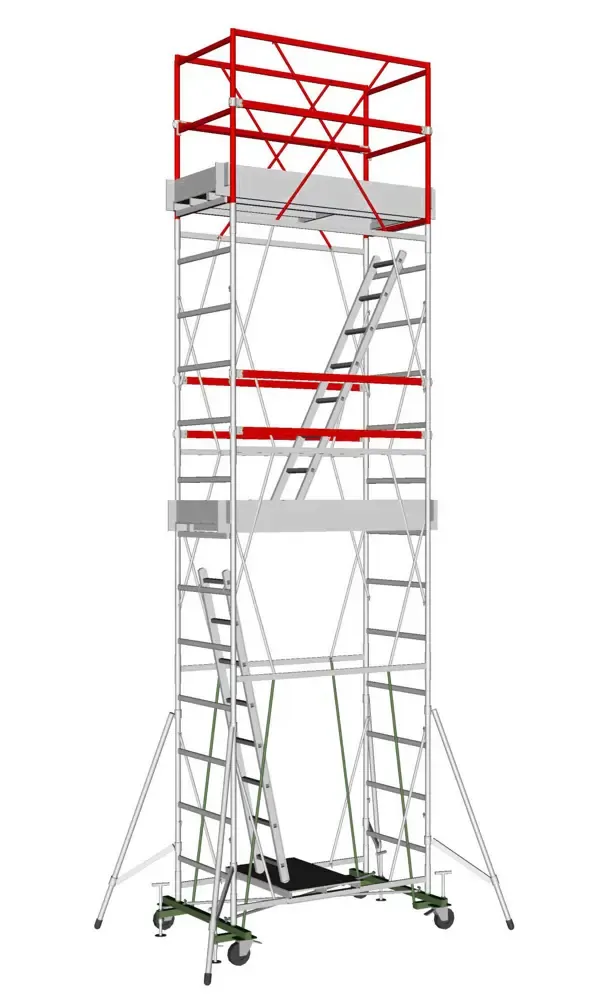

Nelle configurazioni a partire da 3,60 m al piano (ADING460 in poi), la presenza di scaletta interna rende obbligatorio il piano con botola TDING045 per consentire il passaggio verticale tra i livelli. Il piano cieco TDING046 non consente questo transito e non può quindi essere usato come piano intermedio quando la struttura prevede più livelli di accesso.
Sul piano terminale (il più alto), il piano con botola può essere usato con la botola chiusa e deve essere corredato di 4 parapetti TDING065EN su tutti i lati e dei fermapiedi. Se il piano terminale è posizionato entro 1 metro dalla sommità della ringhiera rossa, possono essere sufficienti 2 parapetti — verifica sul manuale d'uso Svelt la configurazione specifica.
Domande frequenti sul piano TDING045
Il TDING045 ha una botola con cerniera e chiusura che consente il passaggio verticale tra i piani tramite scaletta interna. Il TDING046 è identico per struttura e dimensioni (1,66 × 0,65 m) ma privo di apertura: si usa come piano terminale o come piano base quando non è necessario il transito verticale. Se il tuo Dingo ha una scaletta interna e lavori su più livelli, il TDING045 è quello che ti serve per i piani di transito.
No. Il TDING045 è progettato esclusivamente per il trabattello Dingo (ingombro 1,60 × 0,80 m). Il Professional monta piani di dimensioni diverse (es. TPROF050, misure 2,04 × 1,00 m). I due telai non sono intercambiabili: oltre a non calzare correttamente, l'uso di un piano non certificato per il modello invalida la conformità al D.Lgs. 81/2008.
Il gancio antivento è incluso nel piano TDING045. Non va ordinato separatamente. La sua funzione è vincolare il piano ai davanzali della campata, impedendone il sollevamento involontario causato dal vento o da vibrazioni. Va agganciato prima di caricare il piano con il peso di persone o materiali e prima di spostare il trabattello.
I 4 fermapiedi (2 lunghi + 2 corti) sono inclusi nel piano TDING045. Se nel tempo si deteriorano o si rompono, puoi ordinarli separatamente con il kit 529/A (fermapiedi completo Dingo). Sono obbligatori su tutti i piani intermedi per D.Lgs. 81/2008 e devono essere integri e correttamente posizionati a ogni ispezione.
Nella configurazione ADING610 (5,10 m al piano, 3 campate) la dotazione standard Svelt prevede 2 piani di lavoro. Almeno il piano che funge da transito tra la prima e la seconda campata deve essere il TDING045 con botola. Il piano terminale (in cima) può essere sia TDING045 che TDING046, ma deve sempre avere i 4 fermapiedi e i 4 parapetti TDING065EN obbligatori.
Sì. Il telaio in acciaio è verniciato per resistere agli agenti atmosferici e il piano in legno è in multistrato marino, specificamente trattato per ambienti umidi e intemperie. La superficie antisdrucciolo mantiene le sue proprietà anche in presenza di pioggia. Evitare però di esporre il piano a immersioni prolungate o a condizioni estreme non previste dal costruttore. Pulire e ispezionare regolarmente il piano per verificare l'integrità del legno, dei fermapiedi e del gancio antivento.
Componenti che si usano insieme al TDING045
TDING065EN Parapetto supplementare 4 obbligatori su ogni piano di lavoro ADINGSCAL1 Scaletta singola m 2,2 8 pioli antisdrucciolo, accesso alla botola ADINGSCAL2 Scaletta doppia m 2,2–3,6 Per configurazioni da 2 campate in su 529/A Kit fermapiedi completo Ricambio fermapiedi lungo + corto per Dingo TDING046 Piano cieco (senza botola) Per uso terminale senza transito verticale → Tutti i ricambi Dingo Catalogo completo componenti originali Svelt
