RICAMBI ALPO 7
Trabattello ALPO 7 STP · Alluminio Ø42mm · EN1004 senza ancoraggio fino a 12m int. · 5 configurazioni · Agganci automatici
Ricambi originali
Ricambi originali
per il tuo trabattello ALPO 7
Componenti originali STP per il trabattello in alluminio ALPO 7 — agganci automatici senza utensili, montanti Ø42mm alluminio, ruote Ø150mm con regolazione stabilizzante integrata fino a 200mm, piano CARPLY 1850×620mm. EN1004: no ancoraggio fino a 12m interno e 8m esterno.
✔ Alluminio — no ruggine
✔ Agganci automatici
✔ EN1004 no ancoraggio ≤12m int.
✔ Ruote con stabilizzazione ±200mm
⚠ Prolunga da 1,20m A27PRO120 — presente solo nelle configurazioni 470 e 650 Le configurazioni 350, 530 e 720 non usano la prolunga da 1,20m. Se hai una prolunga danneggiata, misura la sua altezza: se è circa 1,80m → ordina A27PRO180, se è circa 1,20m → ordina A27PRO120 (solo se hai la config 470 o 650). Ordinare la prolunga sbagliata in altezza produce un componente che non permette di raggiungere la quota prevista dalla tua configurazione.
Tabella configurazioni — quanti ricambi per ogni altezza
Identifica il numero della tua configurazione (350, 470, 530, 650 o 720) dalla targhetta del trabattello e leggi la colonna. I valori in rosso variano con la configurazione. Il giallo indica la prolunga da 1,20m — presente solo nelle config 470 e 650.
| Codice | Componente | kg/pz | 350 | 470 | 530 | 650 | 720 |
|---|---|---|---|---|---|---|---|
| — | Altezza piano A | — | 2,50m | 3,70m | 4,30m | 5,50m | 6,10m |
| — | Altezza totale B | — | 3,50m | 4,70m | 5,30m | 6,50m | 7,20m |
| — | Altezza lavoro H | — | 4,80m | 6,00m | 6,60m | 7,80m | 8,40m |
| A27ELBAS | Elementi base con ruote | 14,3 | 2 | 2 | 2 | 2 | 2 |
| A27PRO180 | Elem. prolunga 1,80m | 4,7 | 2 | 2 | 4 | 4 | 6 |
| A27PRO120 | Elem. prolunga 1,20m ★ | 3,4 | — | 2 | — | 2 | — |
| A27TRAVERSA | Traversa di base | 1,4 | 2 | 2 | 2 | 2 | 2 |
| A27DIAGONALE | Diagonali | 1,8 | 4 | 6 | 6 | 8 | 8 |
| A27PIANO | Piano lavoro CARPLY | 12,0 | 1 | 2 | 2 | 3 | 3 |
| A27FERMA | Fermapiedi alluminio | 8,0 | 1 | 2 | 2 | 3 | 3 |
| A27RINGHIERA | Ringhiere | 3,1 | 4 | 6 | 6 | 10 | 10 |
| A27TRFIN | Traversa finale | 0,6 | 2 | 2 | 2 | 2 | 2 |
| STAFFONE | Staffoni laterali | 6,0 | 4 | 4 | 4 | 4 | 4 |
| A34PIAPICM | Piano piccolo montato | 5,7 | 1 | 1 | 1 | 1 | 1 |
| MR15045ALCH | Ruota Ø150mm con stab. ±200mm | — | Incluse nell'elemento di base A27ELBAS — ordinare separatamente se la sola ruota è danneggiata | ||||
| Peso totale struttura | 88 kg | 122 kg | 125 kg | 166 kg | 168 kg | ||
★ A27PRO120 (prolunga 1,20m) — presente solo nelle configurazioni 470 e 650 (2 pezzi ciascuna). Verde = A34PIAPICM sempre ×1 in tutte le configurazioni. Piani e fermapiedi hanno sempre lo stesso numero.
Tutti i ricambi per categoria
🔵
Base — sempre fissi in ogni config.

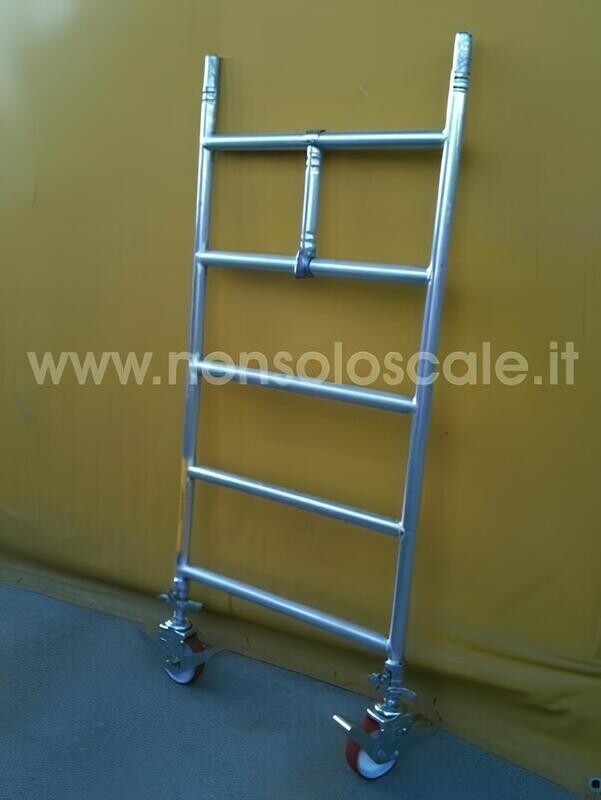

A27ELBAS Elemento di base con ruote · 14,3 kg · sempre ×2 · Include le ruote Ø150mm con regolazione stabilizzante ±200mm

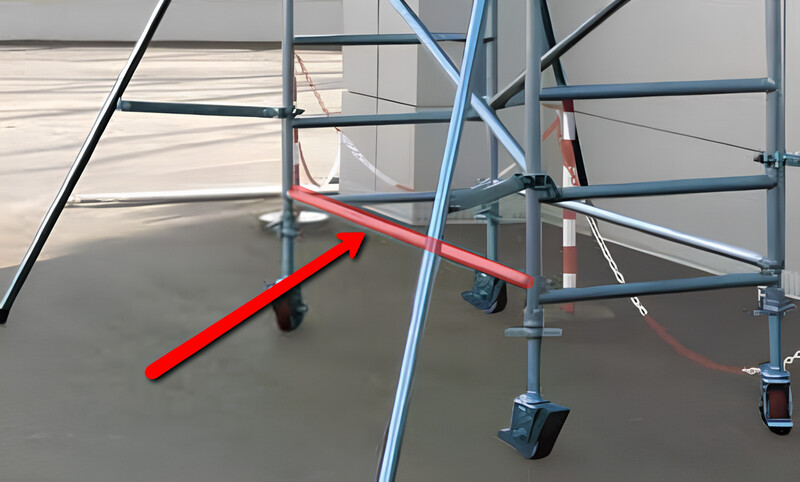

A27TRAVERSA Traversa di base · 1,4 kg · sempre ×2 · Connette i due elementi di base orizzontalmente
A27TRFIN Traversa finale · 0,6 kg · sempre ×2 · Protezione terminale della campata superiore

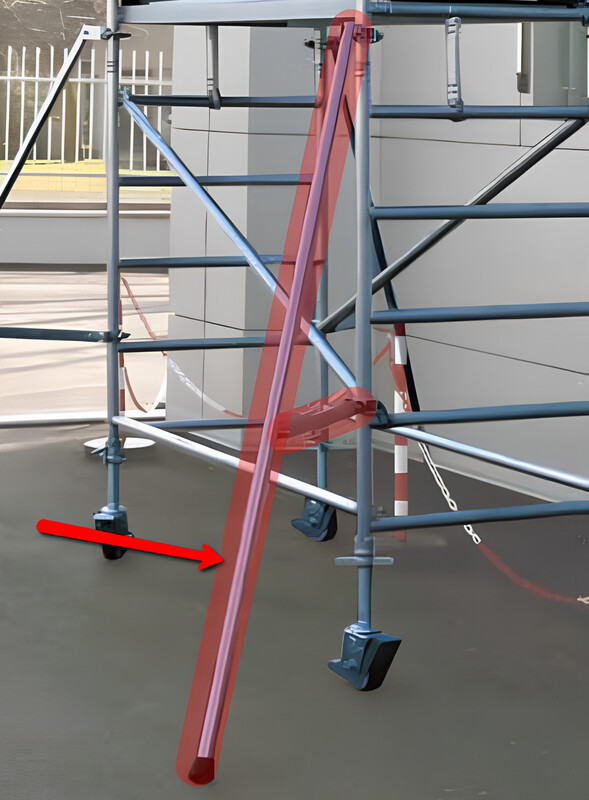

STAFFONE Staffone laterale · 6,0 kg · sempre ×4 · Porta la base da 2080×800mm a 2172×3400mm con gli staffoni a 45°
A34PIAPICM Piano piccolo montato · 5,7 kg · sempre ×1 · Presente in tutte le configurazioni — spesso omesso negli ordini ricambi
A27TRAVERSA Traversa di base · 1,4 kg · sempre ×2 · Connette i due elementi di base orizzontalmente
A27TRFIN Traversa finale · 0,6 kg · sempre ×2 · Protezione terminale della campata superiore
STAFFONE Staffone laterale · 6,0 kg · sempre ×4 · Porta la base da 2080×800mm a 2172×3400mm con gli staffoni a 45°
A34PIAPICM Piano piccolo montato · 5,7 kg · sempre ×1 · Presente in tutte le configurazioni — spesso omesso negli ordini ricambi
🔴
Prolunghe — variano con l'altezza

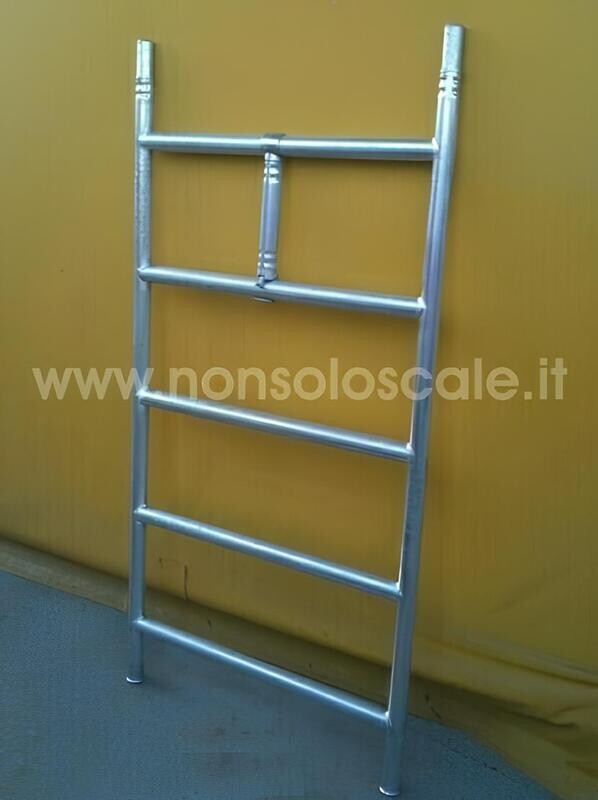

A27PRO180 Elemento prolunga 1,80m · 4,7 kg · Presente in tutte le configurazioni (2→2→4→4→6). Il componente più ordinato come ricambio per danni durante la movimentazione

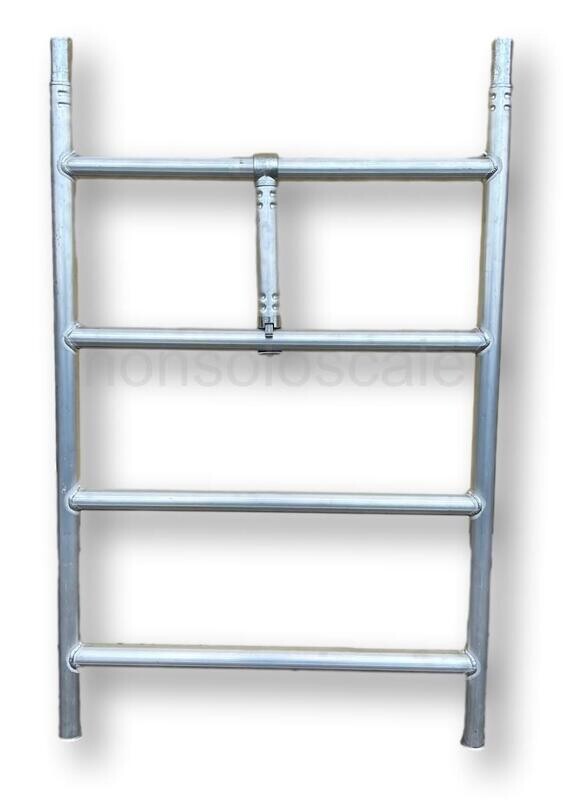

A27PRO120 Elemento prolunga 1,20m · 3,4 kg · Solo nelle configurazioni 470 e 650 (×2). Non ordinare per altre configurazioni: non è presente nella dotazione standard

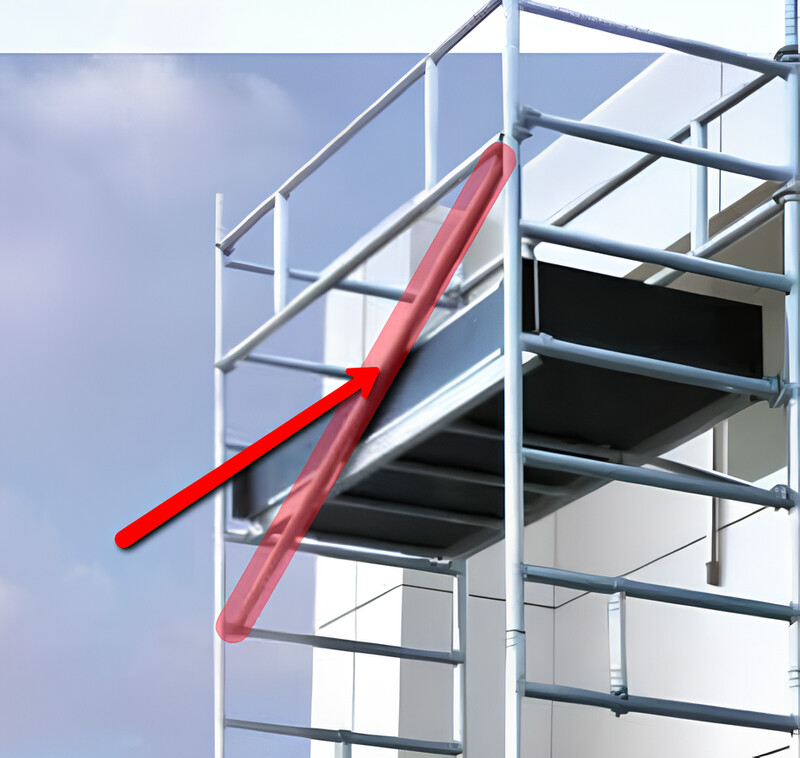

A27DIAGONALE Diagonale · 1,8 kg · 4→6→6→8→8 in base alla configurazione · 2 diagonali per ogni campata di prolunga
A27PRO120 Elemento prolunga 1,20m · 3,4 kg · Solo nelle configurazioni 470 e 650 (×2). Non ordinare per altre configurazioni: non è presente nella dotazione standard
A27DIAGONALE Diagonale · 1,8 kg · 4→6→6→8→8 in base alla configurazione · 2 diagonali per ogni campata di prolunga
🟢
Piani — aumentano con l'altezza
A27PIANO Piano di lavoro CARPLY · 12,0 kg · 1→2→2→3→3 per configurazione · Legno resinato antiscivolo 1850×620mm con sistema antivento

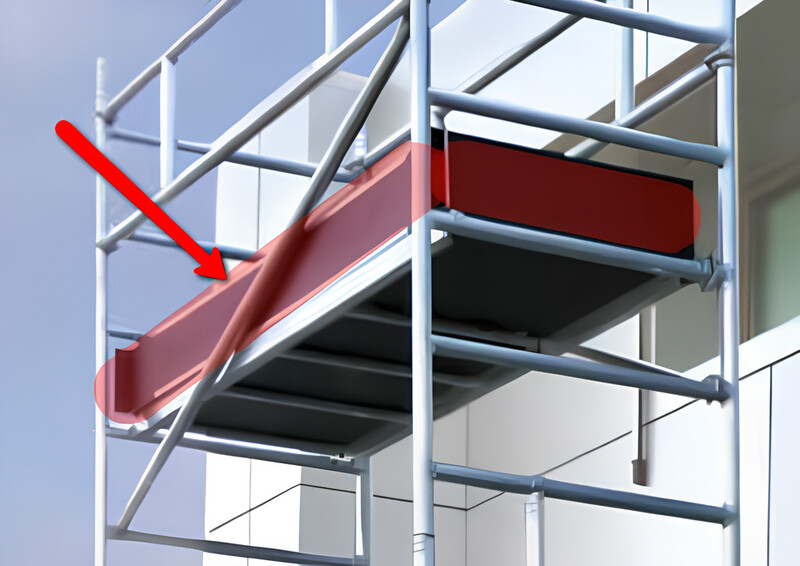

A27FERMA Fermapiede in alluminio · 8,0 kg · Stesso numero del piano: 1→2→2→3→3 · I fermapiedi sono sempre in quantità uguale ai piani
A27FERMA Fermapiede in alluminio · 8,0 kg · Stesso numero del piano: 1→2→2→3→3 · I fermapiedi sono sempre in quantità uguale ai piani
⚫
Protezioni laterali

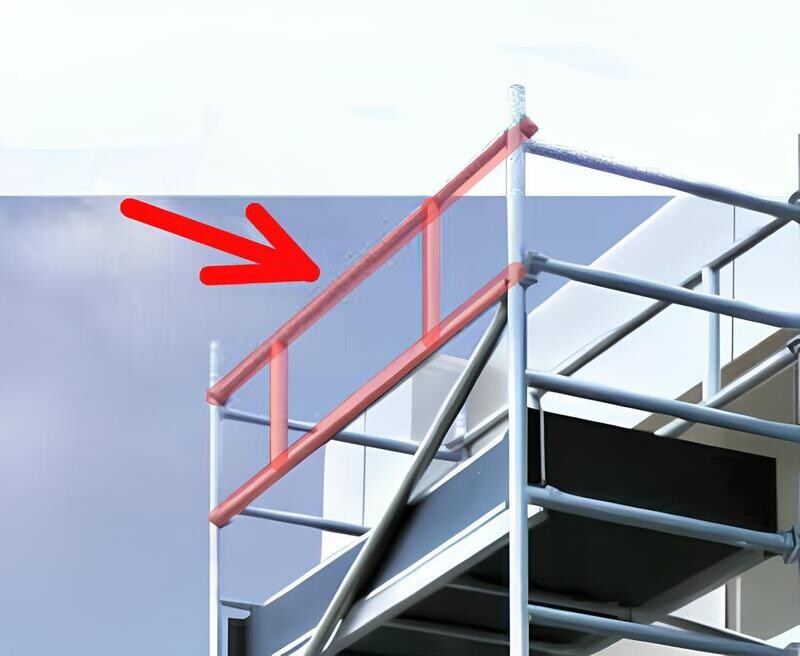

A27RINGHIERA Ringhiera · 3,1 kg · 4→6→6→10→10 in base alla configurazione · Protezione laterale tra i livelli. Le config 650 e 720 con 3 piani richiedono 10 ringhiere

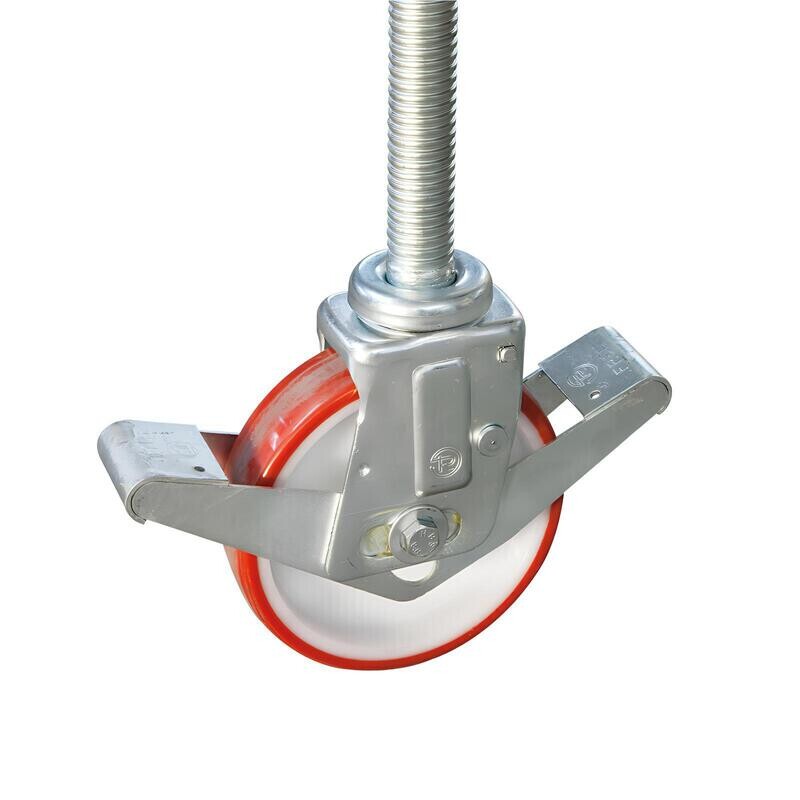

MR15045ALCH Ruota Ø150mm con regolazione ±200mm · Ruota singola con meccanismo di stabilizzazione integrato · Ordinare se la sola ruota è danneggiata senza comprare A27ELBAS intero
MR15045ALCH Ruota Ø150mm con regolazione ±200mm · Ruota singola con meccanismo di stabilizzazione integrato · Ordinare se la sola ruota è danneggiata senza comprare A27ELBAS intero
Le ruote MR15045ALCH — cosa le rende diverse dalle ruote standard
Regolazione stabilizzante integrata fino a 200mm
📐 Compensazione dislivelli La ruota può essere alzata o abbassata fino a 200mm rispetto alla posizione neutra — senza stabilizzatori aggiuntivi ni accessori separati.
🔧 Meccanismo integrato La regolazione è parte della ruota stessa — non un accessorio esterno. Permette di livellare il trabattello su superfici non perfettamente piane senza smontare nulla.
🔄 Doppio freno a pedale Portata 400 kg per ruota. Il freno a doppio pedale blocca la ruota in posizione di lavoro. Se il freno non mantiene la posizione va sostituita la ruota intera.
⚠️ Quando sostituire La ruota MR15045ALCH va sostituita quando: la regolazione non scorre, il freno non mantiene, la ruota è deformata. Non usare ruote da altri modelli — la dimensione e il meccanismo sono specifici dell'ALPO 7.
ALPO 7 vs P7 — alluminio vs acciaio, agganci automatici vs nottolino
L'ALPO 7 e il P7 sono due trabattelli STP con montanti dello stesso diametro (Ø42mm) ma materiali e sistemi completamente diversi. Nessun componente è intercambiabile.
ALPO 7 — codici A27xxx
Materiale: Alluminio — no ruggine, più leggero Montanti: Ø 42 mm alluminio Ruote: Ø 150 mm con regolazione ±200mm Piano: 1850×620 mm CARPLY Aggancio: automatico senza utensili Norma: EN1004 — no ancoraggio ≤12m int. Base con staffoni: 2172×3400 mm
P7 — codici N32P7xxx
Materiale: Acciaio zincato elettroliticamente Montanti: Ø 42 mm acciaio Ruote: Ø 150 mm senza regolazione stabilizzante Piano: 1740×900 mm CARPLY Aggancio: nottolino a linguetta spinata Norma: D.Lgs.81 — ancoraggio ogni 4m Base con stabilizzatori: 2310×1540 mm
Il piano ALPO 7 e il piano LUXOR STP condividono lo stesso codice A27PIANO. Se hai un LUXOR STP e hai bisogno del piano di lavoro, il codice è lo stesso dell'ALPO 7 (A27PIANO). Verificare sempre il codice sull'etichetta del prodotto — il piano è fisicamente identico tra i due modelli.
EN1004 senza ancoraggio — i vantaggi operativi concreti dell'ALPO 7
La certificazione EN1004 dell'ALPO 7 cambia le regole in cantiere rispetto al P7 in acciaio D.Lgs.81.
01 Ancoraggio Non obbligatorio fino a 12m interno (max config ALPO 7: 7,20m) e 8m esterno — il P7 richiede ancoraggio ogni 4m Zero ancoraggio
02 Agganci automatici Montaggio senza utensili — inserisci la prolunga nell'alloggio e scatta automaticamente. Più veloce del sistema a nottolino del P7 No utensili
03 Peso ridotto La configurazione 350 pesa 88 kg vs 95 kg del P7-300 in acciaio. L'alluminio riduce il peso anche con le stesse dimensioni Più leggero
04 Ruote ±200mm La regolazione stabilizzante integrata nelle ruote permette di lavorare su superfici con piccoli dislivelli senza accessori aggiuntivi Stabilizzazione integrata
Domande frequenti sui ricambi dell'ALPO 7
La prolunga da 1,20m (A27PRO120, 3,4 kg) è presente solo nelle configurazioni 470 e 650 — 2 pezzi in ciascuna. Le configurazioni 350, 530 e 720 non la prevedono nella dotazione standard. Prima di ordinare, misura l'altezza della prolunga danneggiata: se è circa 1,80m ordina A27PRO180, se è circa 1,20m e hai la configurazione 470 o 650 ordina A27PRO120. Ordinare A27PRO120 per una configurazione che non la prevede è un errore che può capitare quando non si conosce bene la propria config.
Il piano piccolo montato A34PIAPICM (5,7 kg) è presente in tutte e 5 le configurazioni dell'ALPO 7 — sempre 1 pezzo. Si trova nella parte inferiore della struttura come piano di appoggio ausiliario. È il ricambio più spesso dimenticato negli ordini perché non compare in primo piano nelle descrizioni, eppure è obbligatorio per la configurazione completa certificata EN1004. Se la tua struttura originale aveva questo piano e lo stai ricostruendo con ricambi, non dimenticarlo nell'ordine. Nota: lo stesso codice A27PIANO è condiviso con il trabattello STP Luxor.
Le ruote dell'ALPO 7 (codice MR15045ALCH) hanno una regolazione stabilizzante integrata fino a 200mm — non sono ruote standard. Il meccanismo permette di alzare o abbassare la ruota di 200mm per compensare piccoli dislivelli del suolo senza accessori aggiuntivi. Il freno è a doppio pedale con portata 400 kg per ruota. Se la regolazione stabilizzante è bloccata, il freno non mantiene la posizione o la ruota è deformata, va sostituita con il codice MR15045ALCH — non usare ruote generiche Ø150mm perché il meccanismo integrato non è presente nelle ruote standard.
I fermapiedi (A27FERMA, 8 kg cad.) hanno sempre lo stesso numero dei piani di lavoro: configurazione 350 → 1 fermapiede; configurazioni 470 e 530 → 2 fermapiedi; configurazioni 650 e 720 → 3 fermapiedi. Questa corrispondenza 1:1 tra piani e fermapiedi è una regola facile da ricordare: ogni piano ha il suo fermapiede perimetrale. Il piano piccolo A34PIAPICM non conta in questa logica — ha sempre un conteggio separato di 1.
No — zero componenti intercambiabili. L'ALPO 7 è in alluminio, il P7 in acciaio zincato. Entrambi usano Ø42mm ma in materiali diversi con sistemi di aggancio incompatibili: l'ALPO 7 usa agganci automatici senza utensili, il P7 usa il sistema a nottolino con linguetta spinata. Le ruote dell'ALPO 7 (MR15045ALCH) hanno la regolazione stabilizzante ±200mm che le ruote del P7 non hanno. Il piano dell'ALPO 7 (1850×620mm) è diverso da quello del P7 (1740×900mm). I codici A27xxx dell'ALPO 7 non corrispondono ai codici N32P7xxx del P7.
Il meccanismo di aggancio automatico è integrato nella prolunga (A27PRO180 o A27PRO120). Se un aggancio non scatta in posizione di blocco, non mantiene la posizione sotto carico, o si sgancia involontariamente durante l'uso, l'intera prolunga va sostituita — il meccanismo di aggancio non si ripara né sostituisce separatamente. Non usare il trabattello con una prolunga che non si blocca correttamente: la campata non è strutturalmente sicura finché tutti gli agganci non sono in posizione di blocco verificata.
Quale configurazione hai? Dicci il numero della tua config ALPO 7 (350/470/530/650/720) e il componente da sostituire — identifichiamo il ricambio corretto in pochi minuti.
Affina per
Filtri
Filtri
ricambio

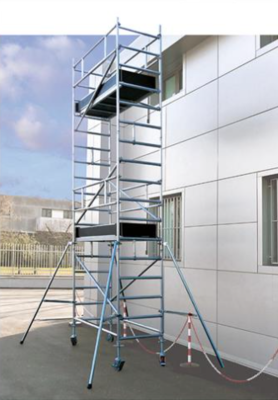

Elemento mezza prolunga ALPO 7 m. 1.20 STP
