RICAMBI LUXOR
Trabattello Luxor STP · Alluminio Ø50mm · EN1004 (no ancoraggio ≤12m int.) + D.Lgs.81/2008 · Campata 2005mm · Ruote Ø200mm
Ricambi originali
Ricambi originali
per il tuo trabattello Luxor
Componenti originali STP per il trabattello in alluminio Luxor EN1004 e Luxor D.Lgs.81 — 5 configurazioni da 4,00m a 12,00m. Montanti Ø50mm, ruote Ø200mm con regolazione ±200mm, piano CARPLY 1850×870mm. La struttura è identica tra le due versioni — cambiano piani e ringhiere.
✔ Alluminio Ø50mm
✔ Ruote Ø200mm ± 200mm
✔ EN1004 no ancoraggio ≤12m int.
✔ Campata 2005mm
EN1004 vs D.Lgs.81 — stessa struttura, piani e ringhiere completamente diversi
Le due versioni del Luxor condividono tutti i componenti strutturali (elementi base, prolunghe, traverse, diagonali, fermapiedi, staffoni). Cambiano piani di lavoro e ringhiere — e la differenza è sostanziale, soprattutto nelle configurazioni alte.
Luxor EN1004 Codici: A34LUX 04 / 06 / 08 / 10 / 12 (senza ITA) Fino a 20 ringhiere nella configurazione 12 — vs 2 della D.Lgs.81
Ancoraggio: non obbligatorio fino a 12m interno, 8m esterno Piani: da 1 (config 04) a 5 (config 12) — aumentano con l'altezza Ringhiere: 4→8→12→16→20 — 4 ringhiere per ogni piano aggiunto Fermapiedi: sempre 1 in ogni configurazione
Luxor D.Lgs.81 Codici: A34LUX 04ITA / 06ITA / 08ITA / 10ITA / 12ITA Sempre 2 ringhiere in qualsiasi configurazione — e sempre 1 piano
Ancoraggio: obbligatorio ogni 4 metri di altezza Piani: sempre 1 (A34PIANO) in ogni configurazione, dalla 04ITA alla 12ITA Ringhiere: sempre 2 (A34RINGHIERA) in ogni configurazione Fermapiedi: sempre 1 in ogni configurazione
Codice ITA = versione D.Lgs.81 · Senza ITA = versione EN1004. La struttura fisica è identica: se non ricordi quale versione hai, guarda quante ringhiere hai in dotazione. 2 ringhiere = D.Lgs.81. 4 o più ringhiere = EN1004. Questa distinzione è fondamentale per ordinare il numero corretto di piani e ringhiere.
Il Luxor ha due piani distinti — A34PIANO e A27PIANO: cosa sono e quando ordinarli
Il Luxor STP è l'unico trabattello della gamma che ha due codici piano diversi. Capire la differenza è essenziale prima di ordinare qualsiasi ricambio legato al piano di lavoro.
A34PIANO Piano principale — 18,5 kg
Dimensioni: 1850×870mm — il piano grande del Luxor Composizione: parte fissa 1850×250mm + parte con botola 1850×620mm Rivestimento: CARPLY antiscivolo con sistema antivento Versione D.Lgs.81: sempre ×1 in ogni configurazione Versione EN1004: ×1→×2→×3→×4→×5 in base alla configurazione Esclusivo Luxor — non condiviso con altri modelli STP
A27PIANO Piano con botola — condiviso ALPO 7
Nome prodotto: "Piano botola ALPO7/LUXOR" Compatibilità: identico tra Luxor e ALPO 7 — lo stesso componente fisico Funzione: piano ausiliario con botola di accesso, posizionato sull'elemento di base È l'unico componente condiviso tra Luxor e ALPO 7 Quando ordinare: se il piano con botola sull'elemento base è danneggiato — non se il piano di lavoro principale è rotto
Tabella componenti — EN1004 e D.Lgs.81 a confronto
Identifica il codice della tua configurazione (con o senza ITA) e leggi la colonna. I valori in rosso variano con la configurazione.
Luxor EN1004 — codici senza ITA No ancoraggio fino a 12m interno · 8m esterno
| Componente | 04 | 06 | 08 | 10 | 12 |
|---|---|---|---|---|---|
| H al piano (m) | 2,70 | 4,70 | 6,80 | 8,80 | 10,80 |
| H totale (m) | 4,00 | 6,00 | 8,00 | 10,00 | 12,10 |
| H lavoro (m) | 5,00 | 7,00 | 9,10 | 11,10 | 13,10 |
| A34ELBAS | 2 | 2 | 2 | 2 | 2 |
| A34ELPRO | 2 | 4 | 6 | 8 | 10 |
| A34GIUBA | 2 | 2 | 2 | 2 | 2 |
| A34GIUCRO | 4 | 6 | 8 | 10 | 12 |
| A34PIANO | 1 | 2 | 3 | 4 | 5 |
| A34FERMA | 1 | 1 | 1 | 1 | 1 |
| A34RINGHIERA | 4 | 8 | 12 | 16 | 20 |
| STAFFONE | 4 | 4 | 4 | 4 | 4 |
Luxor D.Lgs.81 — codici con ITA Ancoraggio obbligatorio ogni 4 metri
| Componente | 04ITA | 06ITA | 08ITA | 10ITA | 12ITA |
|---|---|---|---|---|---|
| H al piano (m) | 2,70 | 4,70 | 6,70 | 8,70 | 10,70 |
| H totale (m) | 4,00 | 6,00 | 8,00 | 10,00 | 12,00 |
| H lavoro (m) | 5,00 | 6,80 | 8,75 | 10,80 | 12,80 |
| A34ELBAS | 2 | 2 | 2 | 2 | 2 |
| A34ELPRO | 2 | 4 | 6 | 8 | 10 |
| A34GIUBA | 2 | 2 | 2 | 2 | 2 |
| A34GIUCRO | 4 | 6 | 8 | 10 | 12 |
| A34PIANO | 1 | 1 | 1 | 1 | 1 |
| A34FERMA | 1 | 1 | 1 | 1 | 1 |
| A34RINGHIERA | 2 | 2 | 2 | 2 | 2 |
| STAFFONE | 4 | 4 | 4 | 4 | 4 |
Verde = componente con quantità diversa tra EN1004 e D.Lgs.81. Grigio = uguale in entrambe le versioni.
Tutti i ricambi — codici, pesi e note
| Codice | Componente | kg/pz | Note |
|---|---|---|---|

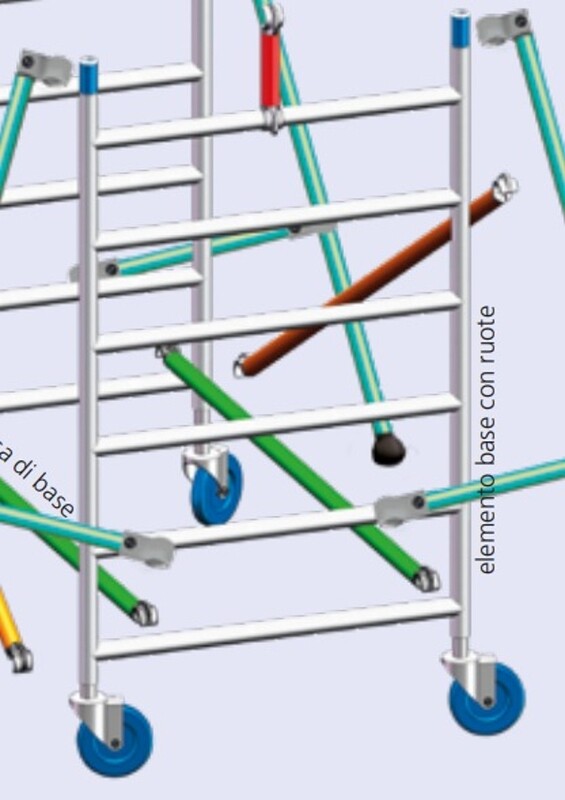

| A34ELBAS | Elemento di base con ruote
|
32,3 | Componente più costoso — ordinare solo se l'intera base è compromessa |

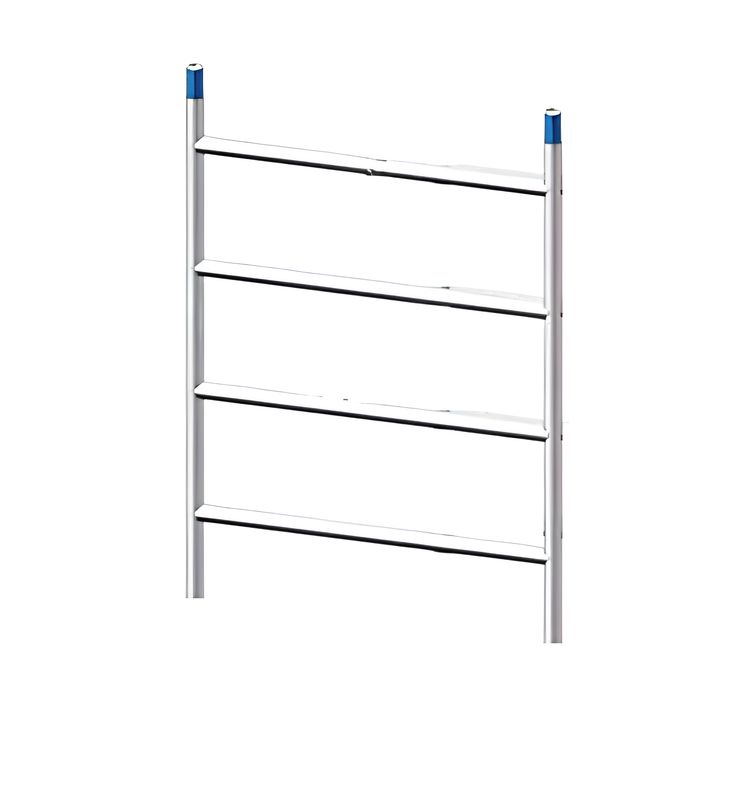

| A34ELPRO | Elemento prolunga
|
6,5 | La campata più alta della gamma STP in alluminio (2005mm vs 1800mm dell'ALPO 7) |
| A34ELEM1 | Elemento prolunga 1,20m
|
— | Non in dotazione standard — accessorio per uso zoppo su scale o altezze non standard |

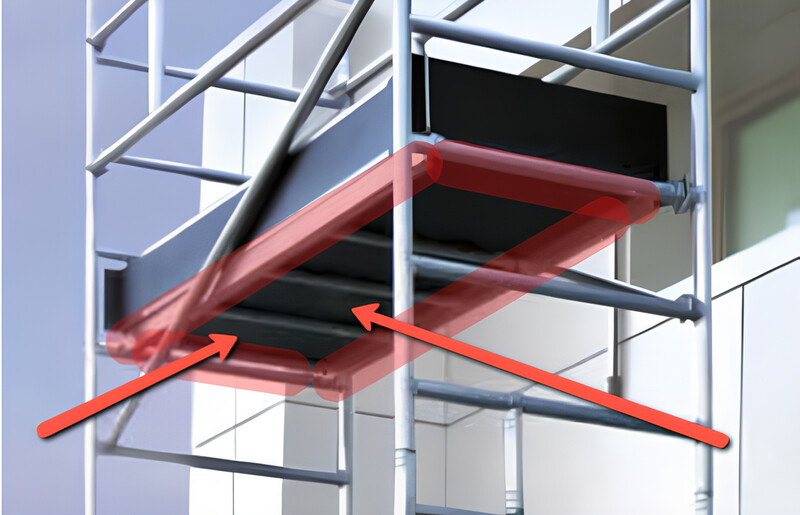

| A34GIUBA | Traversa di base
|
1,5 | Identica nelle due versioni normative |

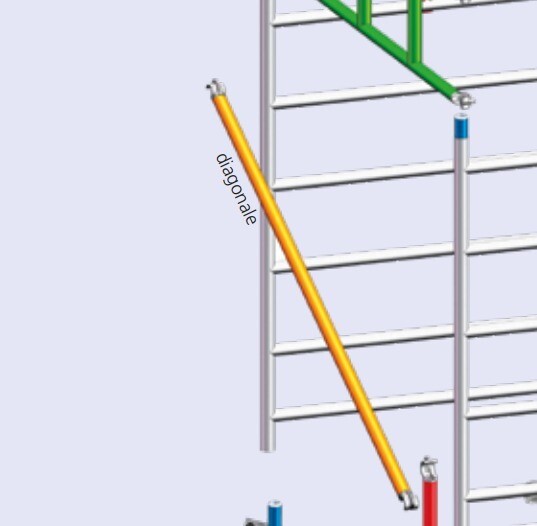

| A34GIUCRO | Diagonale
|
1,8 | 2 diagonali per campata — stesso numero in EN1004 e D.Lgs.81 |

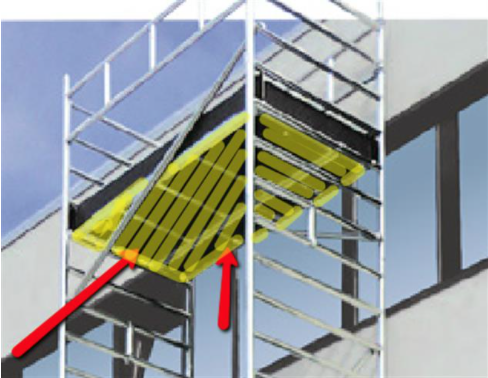

| A34PIANO | Piano di lavoro principale
|
18,5 | D.Lgs.81: sempre ×1 · EN1004: ×1→×2→×3→×4→×5 |
| A27PIANO | Piano con botola (condiviso ALPO 7)
|
12,0 | Unico componente condiviso tra Luxor e ALPO 7 — stesso codice fisicamente identico |

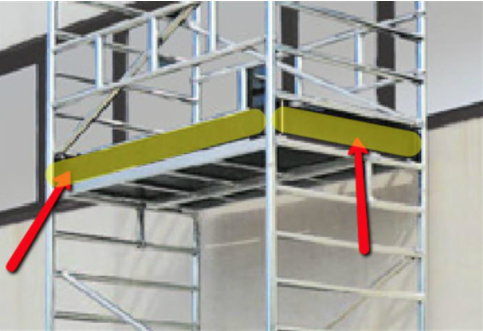

| A34FERMA | Fermapiedi in alluminio
|
7,5 | Stesso numero in EN1004 e D.Lgs.81 |

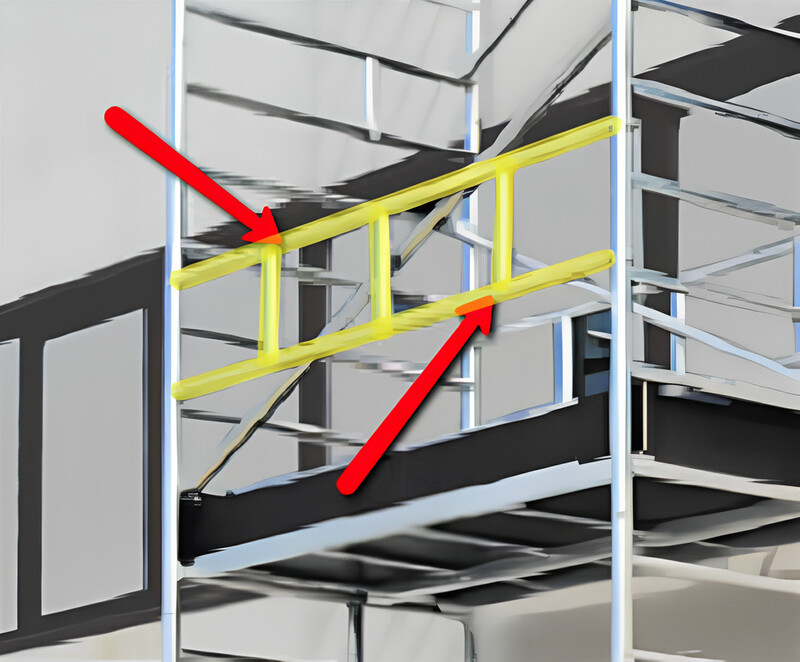

| A34RINGHIERA | Ringhiera
|
4,0 | Il componente più diverso tra le due versioni — verifica sempre la tua versione prima di ordinare |

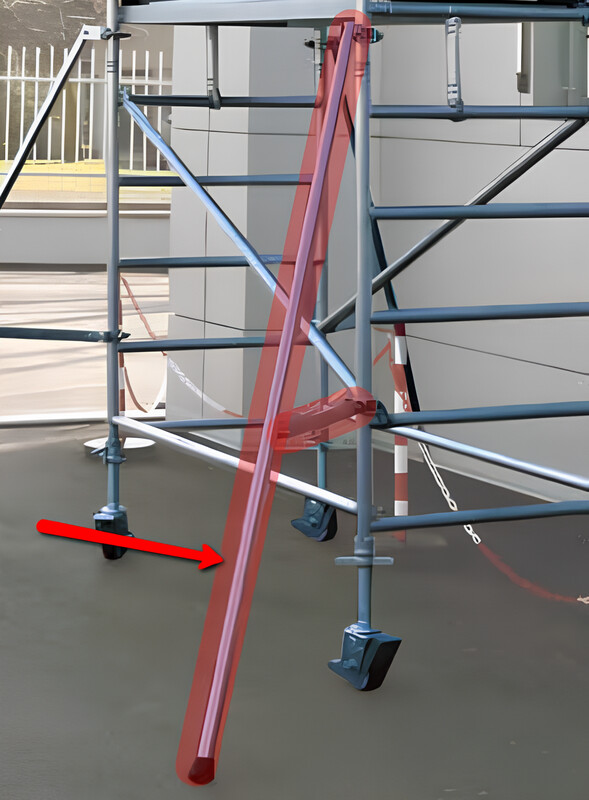

| STAFFONE | Staffone laterale
|
6,0 | Identico nelle due versioni — obbligatorio in tutte le configurazioni |
| A34STAFFONE | Staffa stabilizzatrice Luxor
|
— | Diversa dallo STAFFONE generico — verifica il codice prima di ordinare |
Luxor vs ALPO 7 — stessa famiglia, strutture diverse
Luxor e ALPO 7 sono entrambi trabattelli STP in alluminio con agganci automatici, ma con dimensioni e componenti diversi. Solo il piano con botola A27PIANO è condiviso. Tutto il resto è incompatibile.
Luxor — codici A34xxx
Montanti: Ø 50 mm alluminio Ruote: Ø 200 mm · regolazione ±200mm Piano principale: 1850×870mm (A34PIANO, 18,5 kg) Campata prolunga: 2005mm (A34ELPRO) Base con staffoni: 3500×2600mm Elemento base: 32,3 kg — più del doppio dell'ALPO 7 Piano condiviso con ALPO 7: A27PIANO (botola)
ALPO 7 — codici A27xxx
Montanti: Ø 42 mm alluminio Ruote: Ø 150 mm · regolazione ±200mm Piano principale: 1850×620mm (A27PIANO, 12,0 kg) Campata prolunga: 1800mm (A27PRO180) Base con staffoni: 2172×3400mm Elemento base: 14,3 kg Piano botola A27PIANO — condiviso con Luxor
4 caratteristiche del Luxor che nessun sito di ricambi spiega
I dati tecnici che determinano quale ricambio ordinare — e che sono completamente assenti dai siti competitor.
01 Ringhiere EN1004: da 4 a 20 La config 12 EN1004 richiede 20 ringhiere — vs 2 della D.Lgs.81 nella stessa altezza. Chi ordina 2 ringhiere per un Luxor EN1004 alto non ha la dotazione completa. 4×piano = ringhiere
02 Due piani diversi A34PIANO (grande, Luxor esclusivo) e A27PIANO (piano con botola, condiviso con ALPO 7). Solo uno è intercambiabile tra i due modelli. A34PIANO ≠ A27PIANO
03 Campata 2005mm La campata A34ELPRO è più alta di 205mm rispetto alla A27PRO180 dell'ALPO 7 (1800mm). Non sono intercambiabili nonostante abbiano la stessa larghezza. 2005mm — non 1800mm
04 Codice ITA A34LUX 04ITA = D.Lgs.81 (1 piano, 2 ringhiere, ancoraggio obbligatorio). A34LUX 04 senza ITA = EN1004 (piani multipli, più ringhiere, no ancoraggio fino a 12m). Il suffisso ITA è il discriminante. ITA = D.Lgs.81
Domande frequenti sui ricambi del Luxor STP
Il modo più rapido è leggere il codice configurazione sull'etichetta: se ha il suffisso ITA (es. A34LUX 06ITA) è la versione D.Lgs.81. Se non ha ITA (es. A34LUX 06) è la versione EN1004. In alternativa, conta le ringhiere: 2 ringhiere = D.Lgs.81, 4 o più = EN1004. Questa distinzione è essenziale per ordinare il numero corretto di piani (1 sempre nella D.Lgs.81, fino a 5 nella EN1004) e di ringhiere (2 sempre nella D.Lgs.81, fino a 20 nella EN1004).
La configurazione 12 EN1004 ha 20 ringhiere (A34RINGHIERA, 4 kg cad.). La logica della norma EN1004 è 4 ringhiere per piano: la configurazione 12 ha 5 piani quindi 5×4 = 20 ringhiere. Nella versione D.Lgs.81 12ITA, la stessa struttura ha invece solo 2 ringhiere — 18 ringhiere in meno per la stessa altezza. Chi ordina solo 2 ringhiere per un Luxor EN1004 nella configurazione 12 ha la struttura incompleta e non conforme EN1004.
Sono due componenti con ruoli diversi. Il A34PIANO (18,5 kg) è il piano di lavoro principale del Luxor — misura 1850×870mm, è specifico del Luxor e non condiviso con altri modelli. Il A27PIANO è il piano ausiliario con botola che si trova sull'elemento base — è fisicamente identico tra il Luxor e l'ALPO 7 STP, ed è l'unico componente condiviso tra i due modelli. Se hai bisogno del piano su cui lavori normalmente ordina A34PIANO. Se è il piano piccolo con botola nella parte inferiore della struttura ordina A27PIANO.
Solo il piano con botola A27PIANO è condiviso tra i due modelli. Tutti gli altri componenti sono incompatibili. Il Luxor usa montanti Ø50mm e campate da 2005mm; l'ALPO 7 usa Ø42mm e campate da 1800mm. Il piano principale del Luxor (A34PIANO, 1850×870mm) è più largo di 250mm rispetto al piano dell'ALPO 7 e i sistemi di fissaggio sono diversi. Le ruote del Luxor sono Ø200mm, quelle dell'ALPO 7 sono Ø150mm. Elemento base del Luxor: 32,3 kg; dell'ALPO 7: 14,3 kg — più del doppio.
La prolunga da 1,20m A34ELEM1 è un accessorio — non fa parte della dotazione standard di nessuna configurazione Luxor. Si usa principalmente per l'uso zoppo su scale (come componente che compensa il dislivello di un gradino della scala) o per raggiungere altezze intermedie non standard. Se la tua struttura è nella configurazione standard (04, 06, 08, 10 o 12) senza modifiche zoppo, questo componente non è presente nella tua dotazione. Se invece hai già una prolunga da 1,20m e si è danneggiata, ordinane una nuova con il codice A34ELEM1.
Le campate di prolunga A34ELPRO sono identiche in numero tra la versione EN1004 e D.Lgs.81: configurazione 04 → 2 campate, 06 → 4 campate, 08 → 6 campate, 10 → 8 campate, 12 → 10 campate. La campata Luxor è alta 2005mm — ogni campata aggiunge circa 2 metri di altezza struttura. Se stai sostituendo solo una campata danneggiata, non serve comprare le altre: ordina una sola A34ELPRO. La campata pesa 6,5 kg ed è il componente più frequentemente danneggiato durante la movimentazione.
No. Il Luxor usa due tipi di componente di stabilizzazione: lo STAFFONE (generico, stesso codice usato su più modelli STP) e l'A34STAFFONE (staffa specifica per il Luxor, dimensionata per i montanti Ø50mm). Entrambi sono necessari nella dotazione standard del Luxor. Prima di ordinare una staffa, verifica quale codice ha quella danneggiata: se è lo staffone laterale a 45° che porta la base al perimetro 3500×2600mm ordina STAFFONE; se è la staffa stabilizzatrice con codice A34 ordina A34STAFFONE.
EN1004 o D.Lgs.81? Dicci il codice del tuo Luxor (con o senza ITA) e il componente da sostituire — identifichiamo il ricambio corretto in pochi minuti.
