Q: Il ZETA EN1004 richiede ancoraggio obbligatorio?

No — è il principale vantaggio della versione EN1004. Il ZETA EN1004 è utilizzabile senza ancoraggio obbligatorio fino a 12,00m di altezza struttura in ambienti interni e fino a 8,00m in ambienti esterni. Oltre questi limiti, l'ancoraggio diventa obbligatorio anche per la versione EN1004. Il ZETA D.Lgs.81, invece, richiede ancoraggio obbligatorio ogni 4 metri di altezza — quindi già dalla configurazione 623ITA (altezza totale 6,30m). Per chi lavora frequentemente in ambienti interni fino a 12m, la versione EN1004 elimina completamente l'obbligo di ancoraggio e la sua gestione operativa.

Question 1

I ricambi del ZETA EN1004 sono compatibili con il ZETA D.Lgs.81?

Accepted Answer

La maggior parte dei componenti strutturali è identica: stessa struttura fisica, stesso acciaio zincato, stessi laterali base A29Z1LATBAHD, stessi elementi A29Z1ELE, stesse traverse A29Z1TRA, stessi set tiranti A29Z1SETIR, stessi stabilizzatori A29Z1STAB, stessi staffoni laterali, stessa ruota Ø200mm e stesso piano A33A29PIANO. Le differenze sono nella sezione terminale: la versione EN1004 ha il set finale lungo A29Z1FINZ (2 pz) più il set finale corto A29Z1SETFINZ (2 pz), mentre la versione D.Lgs.81 ha un solo set finale A29Z1SETFIN (1 pz). La versione EN1004 usa anche la ringhiera doppia A33A29RINGD in aggiunta alla singola, mentre la D.Lgs.81 usa solo la ringhiera singola A33A29RING.

Question 2

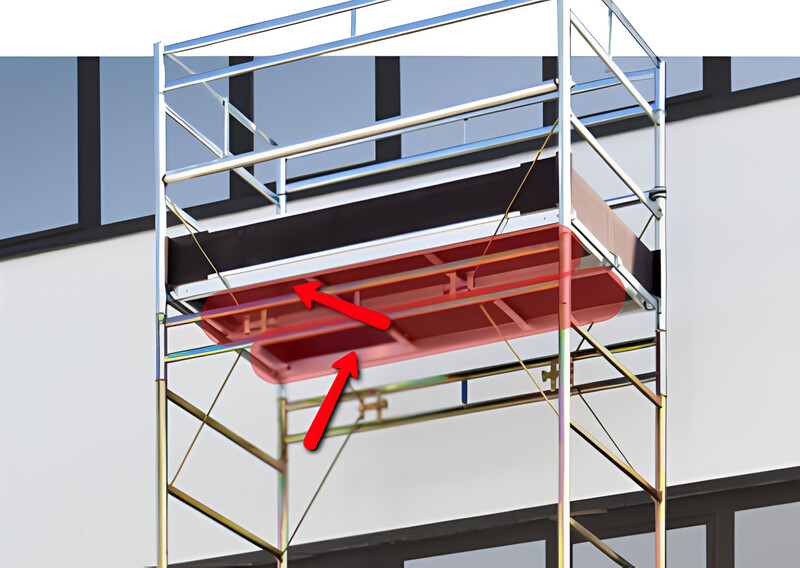

Quanti piani di lavoro ha il ZETA EN1004 rispetto al D.Lgs.81?

Accepted Answer

È la differenza più significativa e meno documentata tra le due versioni. Il ZETA D.Lgs.81 prevede sempre 1 solo piano di lavoro A33A29PIANO per ogni configurazione, dall'altezza minima a quella massima. Il ZETA EN1004 prevede invece piani multipli che aumentano con l'altezza: 2 piani per le configurazioni 471 e 623, 3 piani per la 775, 4 piani per la 927, 5 piani per le configurazioni 1079 e 1230. Questo significa che per il ZETA EN1004 nelle configurazioni alte, la norma prevede più livelli di piano di lavoro intermedi &mdash; e se uno è danneggiato, il numero da ordinare dipende dalla configurazione specifica.

Question 3

Come funziona il gruppo di tensionamento del ZETA (set tiranti A29Z1SETIR)?

Accepted Answer

Il set tiranti A29Z1SETIR è il sistema di irrigidimento dello ZETA &mdash; del tutto diverso dalle astine a nottolino del P7. Ogni set è composto da 4 tiranti diagonali collegati al centro da una vite centrale che, una volta stretta, li tensiona tutti contemporaneamente rendendo l'elemento (campata) un corpo unico rigido. Il principio: i 4 tiranti formano una X su ogni campata, la vite centrale passante li unisce e il tensionamento garantisce la massima resistenza laterale. Se la vite centrale è danneggiata o i tiranti sono deformati, il set va sostituito intero &mdash; non è possibile sostituire solo la vite o solo un tirante mantenendo le garanzie di resistenza.

Question 4

Qual è la differenza tra set finale lungo A29Z1FINZ e set finale corto A29Z1SETFINZ nel ZETA EN1004?

Accepted Answer

Nella versione EN1004 la protezione terminale si compone di due set distinti, entrambi da 2 pezzi. Il set finale lungo A29Z1FINZ (10 kg) è il parapetto principale della sezione terminale &mdash; il componente più alto che garantisce la protezione totale dell'operatore in sommità. Il set finale corto A29Z1SETFINZ (10 kg) è il corrente intermedio della sezione terminale, posizionato sotto il finale lungo per la protezione a quota ginocchio. Nella versione D.Lgs.81 esiste invece un solo set finale A29Z1SETFIN (10 kg, 1 pezzo) che integra entrambe le protezioni in un componente unico. Ordinare il finale della versione sbagliata produce un componente che non si assembla correttamente nella sezione terminale della propria versione.

Question 5

Il ZETA EN1004 richiede ancoraggio obbligatorio?

Accepted Answer

No &mdash; è il principale vantaggio della versione EN1004. Il ZETA EN1004 è utilizzabile senza ancoraggio obbligatorio fino a 12,00m di altezza struttura in ambienti interni e fino a 8,00m in ambienti esterni. Oltre questi limiti, l'ancoraggio diventa obbligatorio anche per la versione EN1004. Il ZETA D.Lgs.81, invece, richiede ancoraggio obbligatorio ogni 4 metri di altezza &mdash; quindi già dalla configurazione 623ITA (altezza totale 6,30m). Per chi lavora frequentemente in ambienti interni fino a 12m, la versione EN1004 elimina completamente l'obbligo di ancoraggio e la sua gestione operativa.

Question 6

Qual è la differenza tra lo ZETA e il P7 STP in termini di ricambi?

Accepted Answer

Nessun componente è intercambiabile tra ZETA e P7. Lo ZETA monta montanti Ø50mm (vs Ø42mm del P7), ruote Ø200mm con portata 400kg cad. (vs Ø150mm del P7), piano da 1970×1060mm (vs 1740×900mm del P7), sistema di tensionamento a vite centrale (vs nottolino a linguetta del P7). Lo ZETA è una struttura più grande e pesante: il solo laterale base pesa 13,5 kg (vs 11,5 kg del P7), ogni elemento pesa 11 kg (vs 8,7 kg del P7). I codici iniziano con A29Z1 per lo ZETA e N32P7 per il P7 &mdash; ordinare il codice sbagliato produce componenti fisicamente incompatibili.

Question 7

Qual è la differenza tra ringhiera singola A33A29RING e ringhiera doppia A33A29RINGD?

Accepted Answer

La ringhiera singola A33A29RING (1,5 kg) è il corrente orizzontale di protezione singolo &mdash; un tubo singolo. La ringhiera doppia A33A29RINGD (9,3 kg) è un elemento con doppio corrente che offre protezione sia alla quota petto che alla quota ginocchio in un unico componente. Nella versione EN1004, la norma richiede protezione più completa ai piani intermedi: da qui la ringhiera doppia che compare dalla configurazione 471 (4 pz) e aumenta nelle configurazioni più alte (fino a 8 pz). Nella versione D.Lgs.81 si usano solo ringhiere singole (sempre 2, in tutte le configurazioni). Ordinare singole invece di doppie su una versione EN1004 non garantisce la protezione normativa richiesta.

Question 8

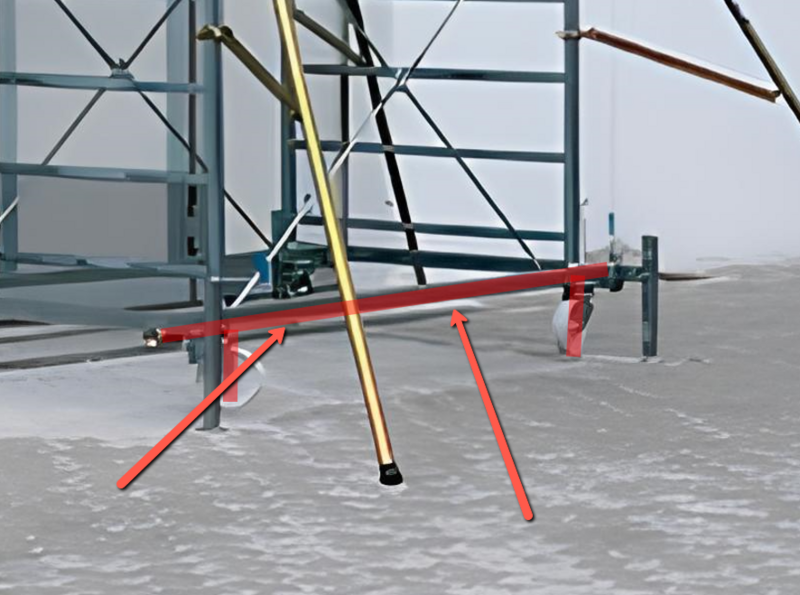

Quando si usano gli staffoni laterali del ZETA e quanti sono?

Accepted Answer

Gli staffoni laterali (cod. STAFFONE, 6 kg cad.) sono sempre 4 in ogni configurazione, sia EN1004 che D.Lgs.81. Portano le dimensioni di base dal rettangolo standard 2500×1550mm al perimetro 3030×3040mm che garantisce la stabilità della struttura alle altezze previste. Non sono un accessorio facoltativo: senza staffoni la base è troppo stretta per le altezze operative dello ZETA. Se uno staffone è deformato o mancante, la struttura non deve essere usata nelle configurazioni alte.

Codice	Componente	kg	471	623	775	927	1079	1230
—	Altezza al piano A	—	3,76m	5,25m	6,75m	8,25m	9,75m	11,24m
—	Altezza totale B	—	4,80m	6,30m	7,80m	9,30m	10,80m	12,30m
—	Altezza lavoro C	—	6,06m	7,55m	9,05m	10,55m	12,05m	13,54m
A29Z1LATBAHD	Laterali base con ruote	13,5	2	2	2	2	2	2
A29Z1ELE	Elementi	11,0	6	8	10	12	14	16
A29Z1TRA	Traverse	4,0	4	6	8	10	12	14
A29Z1SETIR	Set tiranti (vite centrale)	2,0	6	8	10	12	14	16
A29Z1STAB	Stabilizzatori	8,0	2	2	2	2	2	2
A29Z1FINZ	Set finale lungo (EN1004)	10,0	2	2	2	2	2	2
A29Z1SETFINZ	Set finale corto (EN1004)	10,0	2	2	2	2	2	2
A33A29PIANO	Piano di lavoro CARPLY	20,0	2	2	3	4	5	5
A33A29RING	Ringhiera singola	1,5	0	0	4	6	6	6
STAFFONE	Staffoni laterali	6,0	4	4	4	4	4	4
A33A29RINGD	Ringhiera doppia (solo EN1004)	9,3	4	4	4	6	8	8
A33A29FERMA	Fermapiede in alluminio	9,3	1	1	1	1	1	1
