Per altezze di sbarco superiori ai 6 metri, contesti architettonici complessi, cappotti termici spessi, ostacoli a parete o tratte multiple oltre i 10 m: il sistema modulare FACAL Security System si configura esattamente sulle misure del tuo edificio. Inviaci un disegno tecnico o una foto con le quote e ricevi il kit pre-configurato.
⚠️ Stai cercando i modelli standard S330–S570 (3,30–6,00 m)? Li trovi con schede tecniche complete, prezzi e disponibilità nella pagina Scale a Gabbia FACAL Security System →. Questa pagina è dedicata esclusivamente alle configurazioni su misura, a disegno e fuori standard.
Per configurare correttamente una scala a gabbia in alluminio a disegno è necessario fornire tre informazioni precise. Senza queste misure non è possibile garantire che il kit arrivi in cantiere pre-configurato correttamente.
Misura la quota dal pavimento finito al solaio o alla copertura — non dalla gronda, non dal bordo del tetto. È l'altezza netta di sbarco che determina il numero di moduli scala (SGA), il posizionamento del modulo di sdoppiamento (GA-MSD) e il tipo di sbarco terminale. Precisione minima richiesta: ±5 cm.
Un disegno tecnico in PDF o DWG è la soluzione ideale. In alternativa accettiamo anche uno schizzo a mano o una fotografia chiara della parete con le quote scritte direttamente sull'immagine. Indica: posizione delle finestre, sporgenze, gronde, tubazioni, cavi, marcapiani.
Segnala la presenza di cappotto termico (e il suo spessore), gronde sporgenti, canalizzazioni verticali, davanzali aggettanti o qualsiasi elemento che si interponga tra la parete e la scala. Indica anche il tipo di supporto: muratura piena, laterocemento, pannelli sandwich, carpenteria metallica.
Il sistema FACAL Security System consente una tratta unica fino a 10 metri. Per qualsiasi progettazione scala a gabbia alluminio oltre i 10 metri di sbarco, la norma EN 14122-4 impone un piano di riposo ogni 6 m. Esistono due soluzioni:
Il modulo di sdoppiamento GA-MSD (cod. GA-MSD / GA-MSD/EN, peso 38–39 kg) introduce un pianerottolo di riposo intermedio. La tratta superiore della scala riparte sfalsata rispetto a quella inferiore, riducendo l'ingombro complessivo e consentendo all'operatore di recuperare equilibrio e fiato prima di proseguire. Il balcone può ospitare anche un cancelletto anti-intrusione intermedio su richiesta.
Quando l'ingombro in pianta è limitato o la parete non consente l'uscita laterale del balcone, il piano di sosta a botola permette di collegare le due tratte in verticale, con l'accesso al livello superiore attraverso un'apertura nel solaio del pianerottolo. Configurazione frequente su edifici storici, tralicci, silos e torri piezometriche. Richiede la comunicazione delle dimensioni disponibili in pianta prima della configurazione.
📐 Esempio pratico: edificio industriale con sbarco a 14 m. Configurazione: tratta inferiore da 6 m (SGA 300 × 2) + balcone GA-MSD a quota 6 m + tratta superiore da 8 m (SGA 300 + SGA 240) + sbarco terminale GA-SB714PC con ringhiera e cancelletto. Staffe STA350/450 per cappotto da 8 cm.
Il nodo più frequente nelle installazioni complesse: il cappotto termico, la gronda sporgente o le tubazioni che impediscono il fissaggio con le staffe standard FE-165 (distanza muro–gradino: 18 cm). Il sistema FACAL prevede 7 modelli di staffe — fisse e regolabili — che coprono ogni scenario.
Per le staffe regolabili scala marinara cappotto termico il principio è semplice: più il cappotto o l'ostacolo è spesso, più la staffa deve estendersi dalla parete. La scelta della staffa dipende dalla distanza totale tra il muro portante e il punto di aggancio del montante scala.

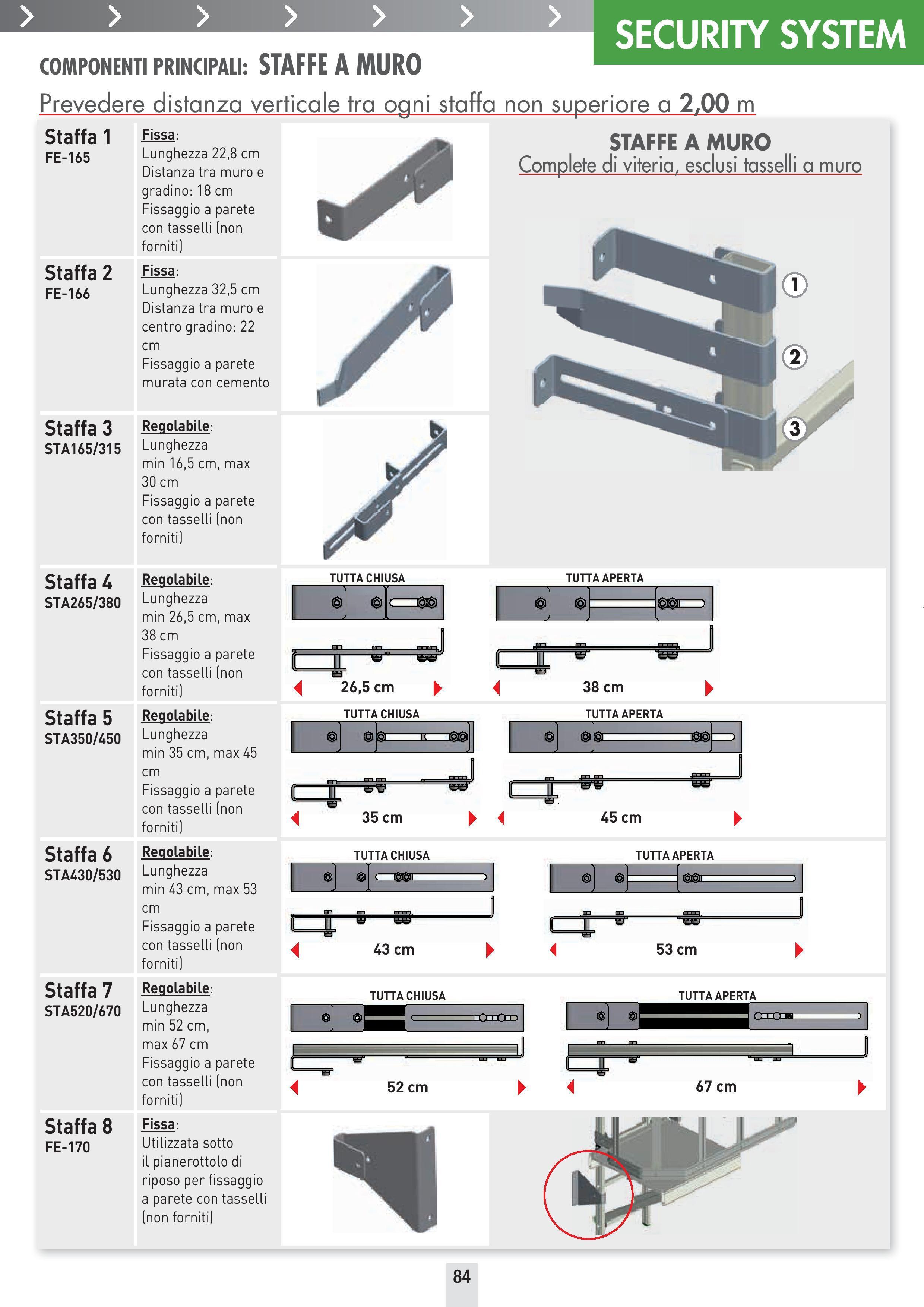

| Codice staffa | Tipo | Regolabile | Lunghezza / Range | Applicazione tipica |
|---|---|---|---|---|
| FE-165 | Fissa | No | 22,8 cm | Parete liscia senza cappotto — installazione standard |
| FE-166 | Fissa (murata) | No | 32,5 cm | Parete con leggera irregolarità — fissaggio murato |
| STA165/315 | Regolabile | 16,5–30 cm | 16,5–30 cm | Cappotto fino a ~10 cm, piccole tubazioni |
| STA265/380 | Regolabile | 26,5–38 cm | 26,5–38 cm | Cappotto 10–18 cm, canalizzazioni medie |
| STA350/450 | Regolabile | 35–45 cm | 35–45 cm | Cappotto 15–25 cm, gronde aggettanti medie |
| STA430/530 | Regolabile | 43–53 cm | 43–53 cm | Cappotto spesso, gronde importanti |
| STA520/670 | Regolabile | 52–67 cm | 52–67 cm | Cappotto fino a 20 cm + gronde aggettanti · casi estremi |
| FE-170 | Fissa (sottopianerottolo) | No | — | Solo sotto il pianerottolo GA-MSD · fissaggio a tasselli |
⚠️ Nota tecnica: le staffe a muro vanno posizionate ogni 2,00 m di altezza (max). Per cappotti superiori a 20 cm o per situazioni particolari (pannelli sandwich, strutture metalliche, legno) contattare il servizio tecnico prima dell'ordine: potrebbe essere necessaria una soluzione di fissaggio dedicata.

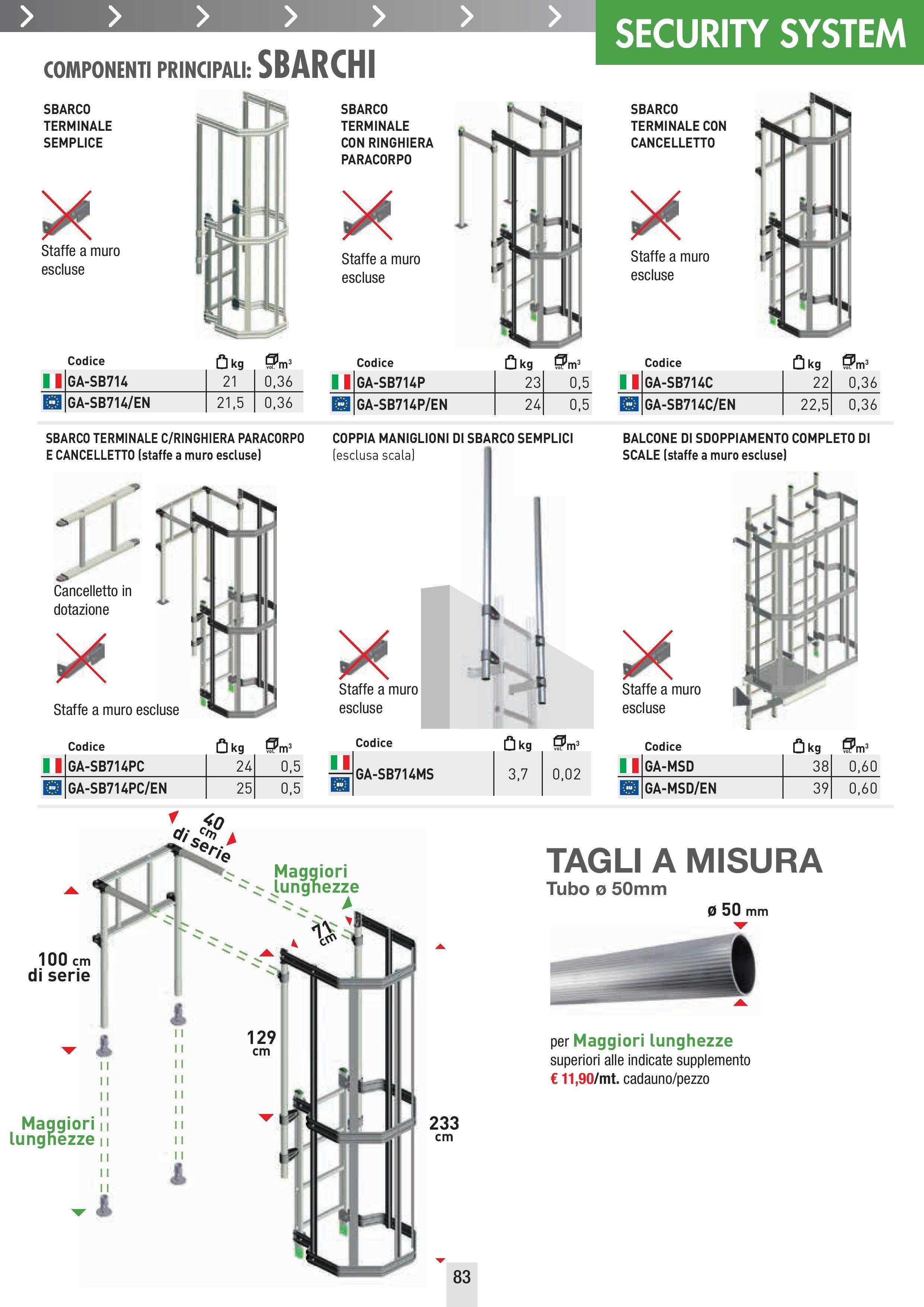

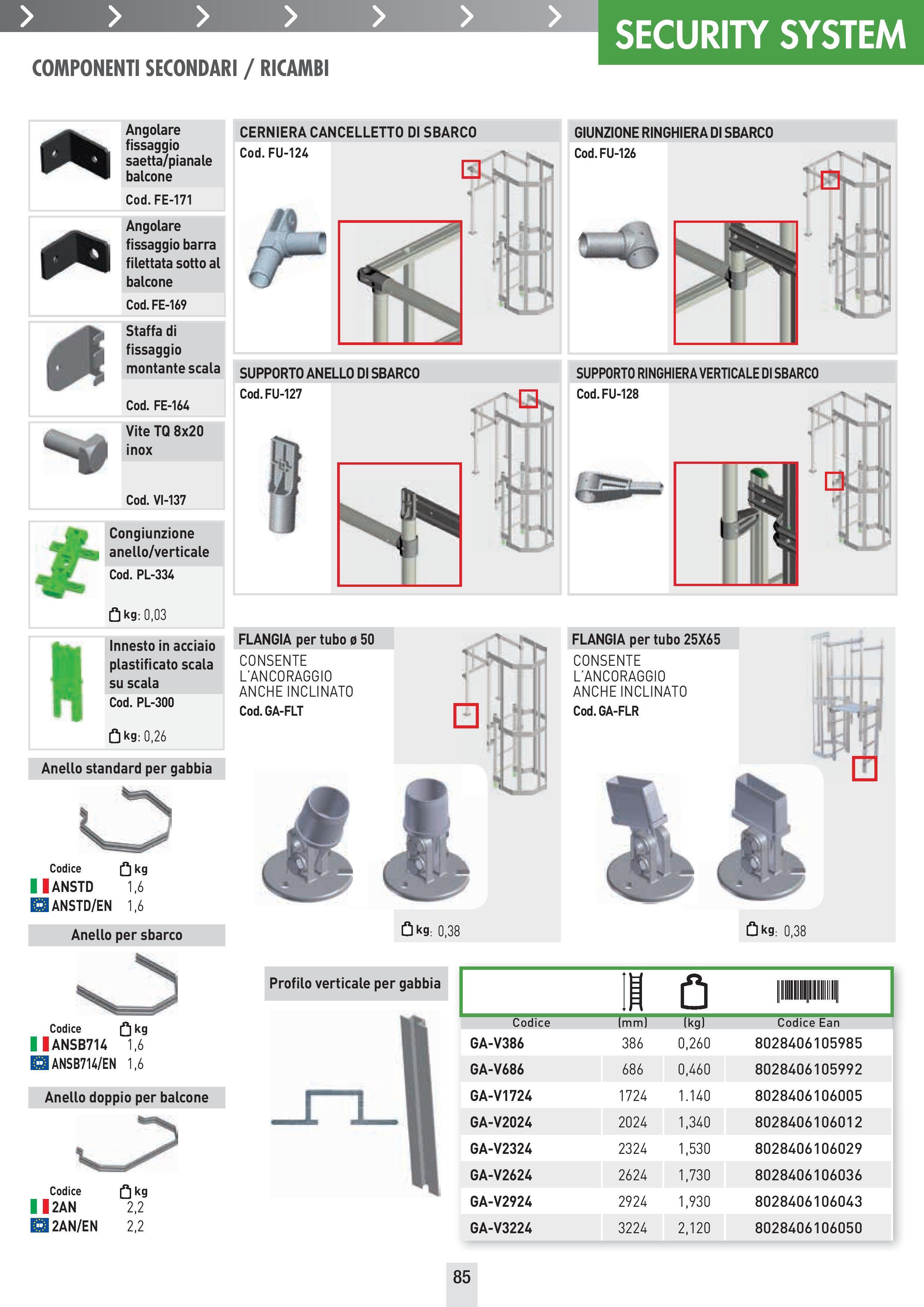

Il sistema FACAL Security System comprende una serie di componenti che risolvono le esigenze di sicurezza e controllo accessi più frequenti nei cantieri e negli impianti industriali.
Il cancelletto anti-intrusione scala impedisce l'accesso non autorizzato dall'alto. Realizzato in alluminio o inox con porta lucchetto. Si monta sullo sbarco terminale superiore. Peso: 22–22,5 kg. Incluso nella configurazione con sbarco terminale con cancelletto GA-SB714C/EN (norma europea).
La configurazione più sicura per sbarchi in quota su coperture piane o terrazzi privi di parapetti: la ringhiera paracorpo protegge il lato aperto della piattaforma di sbarco impedendo la caduta accidentale nel vuoto. Il cancelletto si chiude automaticamente. Peso: 24–25 kg. Cod. GA-SB714PC / GA-SB714PC/EN.
Coppia di maniglioni di sbarco per configurazioni dove il controllo accessi non è richiesto ma è necessario garantire una presa sicura durante l'uscita dalla scala. Peso 3,7 kg, altamente compatto. Soluzione standard per sbarchi su lucernari o aperture chiuse.
Per il controllo degli accessi dal basso, la scala può essere equipaggiata con un primo tratto telescopico (rientrante) o con un segmento fissato amovibile: in posizione ritirata impedisce l'accesso non autorizzato dal suolo, in posizione estesa consente la salita. Essenziale su edifici pubblici, scuole, capannoni industriali accessibili a personale non autorizzato.
Pianerottolo di riposo intermedio per tratte superiori ai 10 m (obbligatorio ogni 6 m per EN 14122-4). Completo di scale di collegamento, peso 38–39 kg. La seconda tratta riparte ruotata di 180° rispetto alla prima: riduce l'ingombro complessivo e migliora l'ergonomia di salita. Disponibile in norma italiana (D.Lgs.81/08) e norma europea (EN 14122-4).
Per lunghezze superiori a quelle previste di serie è disponibile un supplemento tagli a misura (€ 11,90/m per pezzo). I tubi ø 50 mm dei maniglioni di sbarco sono standard a 40 cm (con possibilità di maggiori lunghezze) e le ringhiere paracorpo hanno estensioni da 100 cm con supplemento. Tutti i tagli vengono eseguiti prima della spedizione.
I vantaggi tecnici che rendono questo sistema il più adatto per installazioni complesse e fuori standard.

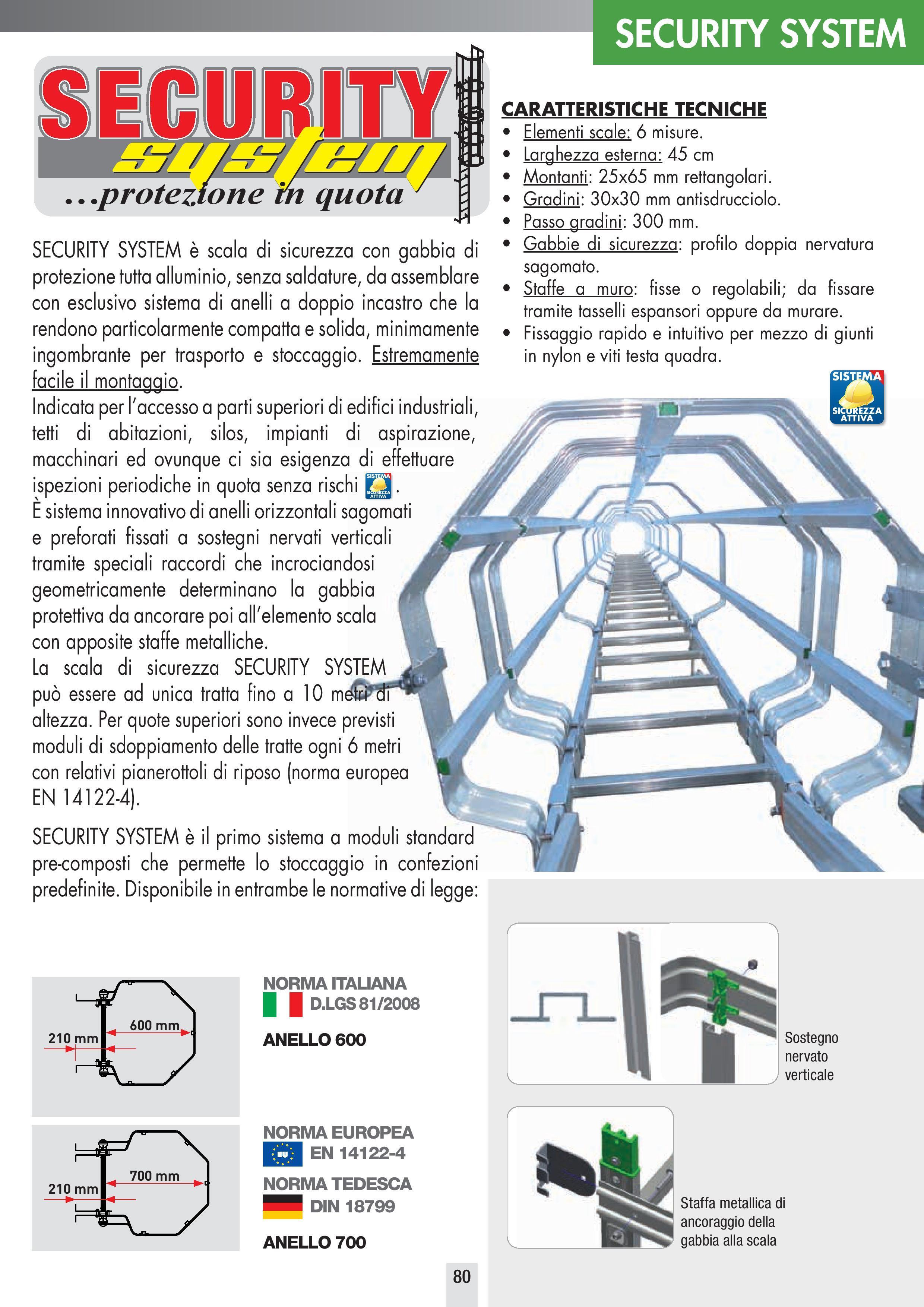

L'esclusivo sistema ad anelli a doppio incastro elimina ogni punto di saldatura: nessun rischio di corrosione intergranulare, nessuna indebolimento termico della lega. La struttura risulta più rigida e più sicura rispetto ai sistemi saldati, soprattutto negli ambienti aggressivi (industria chimica, impianti di trattamento acque, costiero).
I moduli pre-composti vengono spediti in confezioni predefinite di volume ridottissimo: un kit da 10 m occupa lo spazio di un furgone berlina. Nessun problema di accesso ai cantieri urbani, alle torri di raffineria o agli edifici senza area di stoccaggio. Il montaggio richiede solo un avvitatore elettrico — nessuna saldatura in loco.
Il sistema è modulare per definizione: se l'altezza dell'edificio cambia, se viene aggiunto un piano o se si decide di estendere la scala a una quota superiore, è sufficiente acquistare i moduli aggiuntivi. Non si butta via niente, non si rimonta da capo.
Tutti i componenti sono certificati TÜV (Politecnico di Milano), conformi al D.Lgs.81/08 e alla norma EN 14122-4. Portata certificata 150 kg, uso intensivo professionale. Garanzia 10 anni. La documentazione di conformità è inclusa nel kit e disponibile per la consegna al committente o al collaudatore.
Il nostro servizio tecnico analizza la documentazione, verifica la fattibilità, seleziona le staffe corrette e prepara un preventivo per la scala a gabbia su misura completo di ogni componente — dalla base allo sbarco terminale. Nessun errore in cantiere, nessun pezzo mancante.
Cosa allegare alla richiesta:
Risposta tecnica entro 24 ore lavorative · Ritiro presso nonsoloscale.com, Rho (MI) Via San Bernardo 71 · Consegna in tutta Italia
