SCALE IN ALLUMINIO A GABBIA

Cos'è e quando è obbligatoria

Cos'è una scala a gabbia alla marinara e perché è obbligatoria oltre i 5 m?

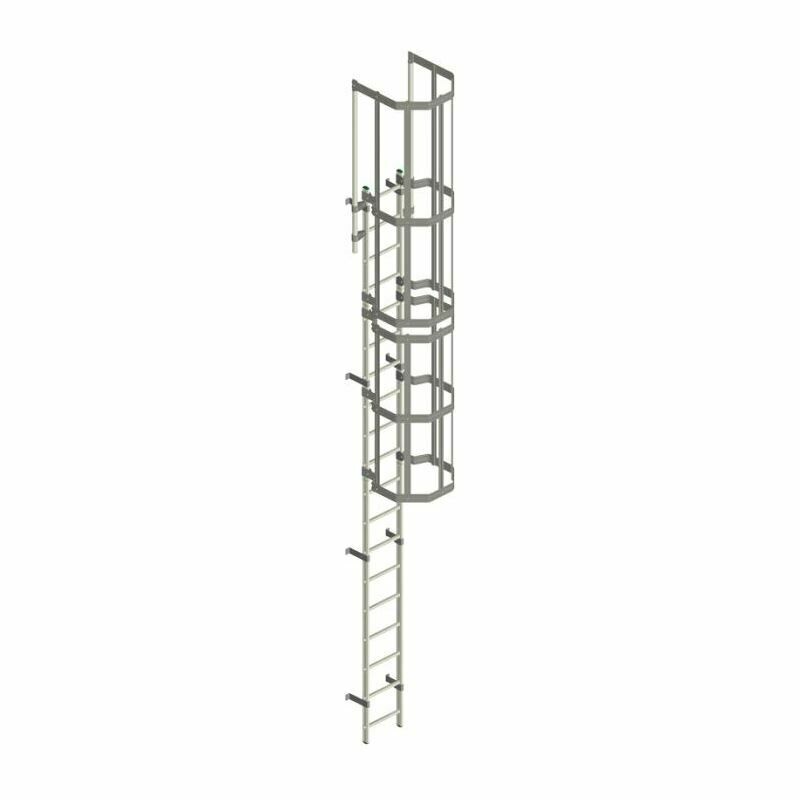

Una scala a gabbia (o scala alla marinara) è una scala verticale fissa ancorata a parete con una struttura di protezione circolare che avvolge il lato aperto: impedisce la caduta libera in caso di perdita dell'appiglio, riduce il rischio di oscillazione e consente all'operatore di salire anche a grandi altezze in condizioni di sicurezza controllata. La gabbia non sostituisce i DPI anticaduta, ma è la protezione collettiva strutturale richiesta dalla legge.

Il FACAL SECURITY SYSTEM è il sistema modulare più diffuso in Italia per le scale a gabbia in alluminio: zero saldature, assembaggio con anelli a doppio incastro direttamente in cantiere, volume di imballo ridottissimo, sistema pre-composto che permette di stoccare confezioni predefinite. I modelli S330–S570 venduti da Nonsoloscale coprono la fascia più richiesta (3,30–6,00 m), con staffe FE-165 e modulo di sbarco standard GA-SB714 già inclusi nel kit.

Specifiche tecniche FACAL Security System

Caratteristiche costruttive: cosa distingue il Security System dalla concorrenza?

Tutte le scale a gabbia FACAL Security System condividono queste specifiche tecniche indipendentemente dall'altezza di sbarco scelta.

Parametri tecnici costanti su tutti i modelli

Larghezza esterna scala45 cm

Montanti25×65 mm rettangolari

Gradini30×30 mm antisdrucciolo

Passo gradini300 mm

Diametro anello gabbia (IT)Ø 600 mm

Diametro anello gabbia (EN)Ø 700 mm

Gabbie di sicurezzaProfilo doppia nervatura sagomato

Fissaggio componentiGiunti in nylon + viti TQ 8×20 inox

SaldatureZERO – sistema ad anelli incastro

Staffe a muroOgni ~2,00 m (incluse)

Portata certificata150 kg – uso intensivo

Garanzia10 anni

CertificazioneTÜV – Politecnico di Milano

Tratta unica maxFino a 10 m

Oltre 10 mModulo sdoppiamento ogni 6 m

Sbarco inclusoGA-SB714 – larghezza 714 mm

Gamma prodotti disponibili

9 modelli da 3,30 m a 6,00 m: quale scegliere in base alla propria copertura?

Ogni modello copre un intervallo di sbarco di ~30 cm. Si sceglie misurando l'altezza esatta dal piano inferiore alla copertura/solaio (quota di sbarco) e selezionando il modello il cui range include quella misura. Staffe standard FE-165 e modulo di sbarco GA-SB714 sono inclusi in tutti i modelli.

Codice	H. sbarco (range)	Componenti scala principali	Staffe incluse	Scheda prodotto
S330	3,30 – 3,60 m	SG240 + GA388 + GA-SB714	6 × FE-165	Dettagli →
S360	3,61 – 3,90 m	SG180×2 + GA688 + GA-SB714	6 × FE-165	Dettagli →
S390	3,91 – 4,20 m	SG210 + SG240 + GA688 + GA-SB714	6 × FE-165	Dettagli →
S420	4,21 – 4,50 m	SG330 + GA688 + GA-SB714	6 × FE-165	Dettagli →
S450	4,51 – 4,80 m	SG210 + SG300 + GA1726 + GA-SB714	6 × FE-165	Dettagli →
S480	4,81 – 5,10 m	SG210 + SG330 + GA1726 + GA-SB714	8 × FE-165	Dettagli →
S510	5,11 – 5,40 m	SG180 + SG210 + SG240 + GA1726 + GA-SB714	8 × FE-165	Dettagli →
S540	5,41 – 5,70 m	SG210×2 + SG240 + GA2026 + GA-SB714	8 × FE-165	Dettagli →
S570	5,71 – 6,00 m	SG210 + SG270 + SG300 + GA2326 + GA-SB714	8 × FE-165	Dettagli →

⚠ Le scale a gabbia Security System NON si sostituiscono. Prima di ordinare verifica con precisione l'altezza di sbarco. Tutte le staffe FE-165 e il modulo di sbarco GA-SB714 sono inclusi nel kit. Disponibili personalizzazioni su preventivo per sbarchi speciali, cancelletti, pianerottoli di riposo.

Come funziona il Security System

Perché "zero saldature" è il vantaggio principale del FACAL Security System?

Le scale a gabbia tradizionali richiedono saldature in fabbrica o in cantiere: questo le rende pesanti, costose da trasportare, difficili da modificare e da verificare ispettivamente. Il Security System ha ribaltato questo approccio.

🔩

Sistema anelli a doppio incastro

Gli anelli orizzontali della gabbia sono sagomati e preforati. Si fissano ai sostegni verticali nervati tramite raccordi geometrici che si incastrano senza saldatura. Il risultato è una gabbia rigida, compatta e smontabile.

📦

Volume imballo supercompatto

Senza saldature la scala si smonta completamente: ogni componente occupa uno spazio minimo. Due operatori montano una scala da 10 m in 4 ore su un solo pallet, contro giorni di lavoro di un fabbro tradizionale.

🏗️

Montaggio in cantiere senza attrezzi speciali

Giunti in nylon + viti testa quadra inox: servono solo avvitatori elettrici. Nessuna saldatrice, nessun saldatore, nessuna scaffolatura speciale. Il manuale è incluso e la struttura guida il montaggio per forma.

🔧

Ricambi e modifiche future

Ogni componente si sostituisce singolarmente. Se una staffa si danneggia o si aggiunge un piano, si smonta solo il tratto interessato. Con una struttura saldata sarebbe necessario rifare l'intera sezione.

🏅

Certificazione TÜV indipendente

I componenti principali sono testati e certificati dal TÜV (istituto indipendente tedesco) e dal Politecnico di Milano. Non è una certificazione interna del fabbricante: è una verifica da ente terzo.

🔄

Sistema modulare espandibile

I componenti SGA/GA/SG sono tutti compatibili tra loro. Se in futuro la struttura viene sopraelevata, si aggiungono moduli senza sostituire la scala esistente. Investimento durevole.

Normativa

Norma italiana D.Lgs.81/08 vs norma europea EN14122-4: qual è la differenza pratica?

I modelli S330–S570 venduti da Nonsoloscale sono configurati secondo la norma italiana D.Lgs.81/08. La norma europea EN14122-4 ha requisiti leggermente più restrittivi sulla profondità della gabbia. Ecco le differenze operative.

🇮🇹 Norma italiana – D.Lgs.81/08 art.113

Requisiti per i modelli S330–S570

Gabbia obbligatoria per scale >5 m con inclinazione >75°
Gabbia parte da 2,50 m dal suolo
Diametro anello gabbia: max 600 mm
Distanza piolo–parete opposta: max 60 cm
Distanza piolo–parete retrostante: min 15 cm
Piano di riposo obbligatorio ogni 6 m (sopra i 10 m)
Tratta unica ammessa fino a 10 m

🇪🇺 Norma europea – EN ISO 14122-4

Differenze rispetto alla norma italiana

Gabbia parte da 3,00 m dal suolo (vs 2,50 m IT)
Diametro anello gabbia: max 700 mm (vs 600 mm IT)
Piano di riposo ogni 6 m (indipendentemente dall'altezza)
Requisiti più dettagliati su sbarco e maniglioni
Obbligatoria per macchinari di nuova installazione (Dir. Macchine)
Disponibile su richiesta (preventivo) per configurazioni custom

Per un edificio civile o industriale italiano, la configurazione D.Lgs.81/08 è quella corretta per i modelli standard. La versione EN14122-4 si richiede quando il capitolato del cliente o la direzione lavori la richiedono espressamente, oppure per macchinari soggetti alla Direttiva Macchine 2006/42/CE.

Dove si installa

In quali contesti è indispensabile la scala a gabbia alla marinara?

🏭

Tetti industriali e capannoni

Accesso alle coperture di capannoni, fabbricati industriali e logistici per manutenzione di impianti, ispezione del manto, interventi HVAC. La quota tipica supera i 5 m: gabbia obbligatoria.

☀️

Impianti fotovoltaici in copertura

Accesso periodico per manutenzione, pulizia e ispezione dei moduli fotovoltaici. La frequenza degli accessi rende preferibile una soluzione fissa e sicura rispetto al trabattello o al ponteggio.

🌾

Silos e serbatoi agricoli/industriali

Accesso alla sommità di silos granari, serbatoi petroliferi, cisterne industriali. La gabbia è necessaria data l'altezza e la necessità di accedere senza ponteggi smontabili.

🔧

Macchinari e impianti in quota

Accesso a carroponti, carri gru, ispezione di condensatori e torri di raffreddamento, sommità di presse e linee di produzione con quota superiore a 5 m.

🏢

Edifici civili e terrazze tecniche

Accesso a locali macchine in quota, centrali termiche sul tetto, terrazze tecniche di condomini e edifici commerciali dove l'altezza supera la soglia normativa.

📡

Torri, tralicci e antenne

Manutenzione di antenne, ripetitori, stazioni radio base e tralicci. La gabbia è l'unica soluzione che consente accessi sicuri ripetuti senza ponteggi.

Accessori e personalizzazioni

Quali accessori e personalizzazioni sono disponibili per il Security System?

Oltre alla configurazione standard con sbarco semplice, il FACAL Security System si espande con una serie di moduli accessori per esigenze di sicurezza aggiuntive o layout particolari. Disponibili su preventivo.

Anti-intrusione

Cancelletto anti-intrusione

In alluminio e inox, con porta lucchetto. Impedisce l'accesso alla scala dal basso a personale non autorizzato. Con sistema di chiusura automatica opzionale.

Sbarco avanzato

Sbarco con ringhiera paracorpo

Sbarco terminale con ringhiera di protezione e paracorpo: aumenta la sicurezza nello sbuco in copertura, obbligatorio in alcune configurazioni EN14122-4.

Sbarco avanzato

Sbarco con cancelletto di chiusura

Chiude l'accesso al piano di sbarco: impedisce che qualcuno scivoli nella buca della scala dalla copertura. Obbligatorio in presenza di pubblico.

Scale >10 m

Balcone di sdoppiamento + piano di riposo

Modulo obbligatorio oltre 10 m di sbarco (ogni 6 m). Include la pedana di riposo e il modulo di doppio tronco. Indispensabile per altezze importanti.

Accesso base

Scaletta di accesso telescopica

Scaletta amovibile con ganci che si aggancia alla base della scala a gabbia: impedisce l'accesso libero alla scala dal basso. Si rimuove facilmente.

Piano di riposo

Piano di sosta a botola

Piano di riposo con botola di passaggio: si chiude automaticamente dopo il passaggio dell'operatore. Alternativa al modulo di sdoppiamento dove lo spazio è ridotto.

Staffe a parete

Le staffe FE-165 sono incluse: serve comunque sceglierle correttamente?

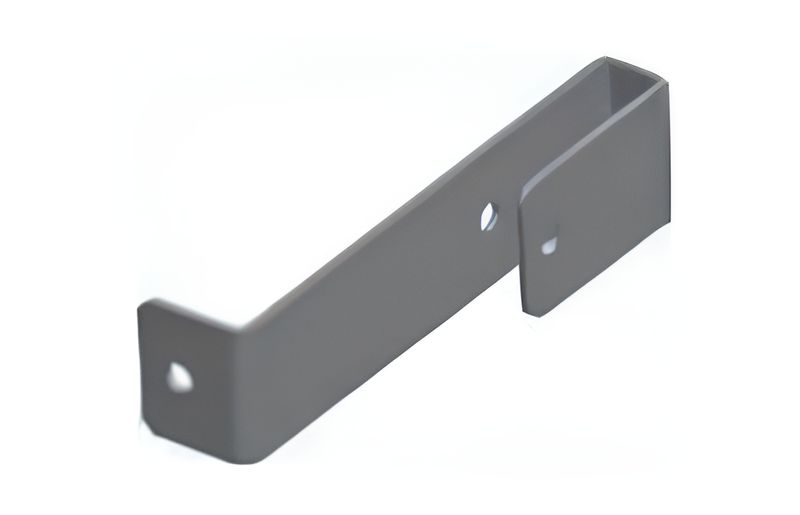

I modelli S330–S570 includono già le staffe standard FE-165 (fissa, 22,8 cm di sporgenza) nella fornitura. Questa staffa è adeguata per pareti a filo senza cappotto termico con distanza ridotta. In presenza di cappotto, gronde o sporgenze architettoniche, è necessario sostituirle con una staffa regolabile di sporgenza maggiore, acquistabile separatamente.

Codice staffa	Tipo	Sporgenza	Uso tipico
FE-165	Fissa inclusa	22,8 cm	Parete a filo, nessun cappotto
FE-166	Fissa	32,5 cm	Leggera distanza dalla parete

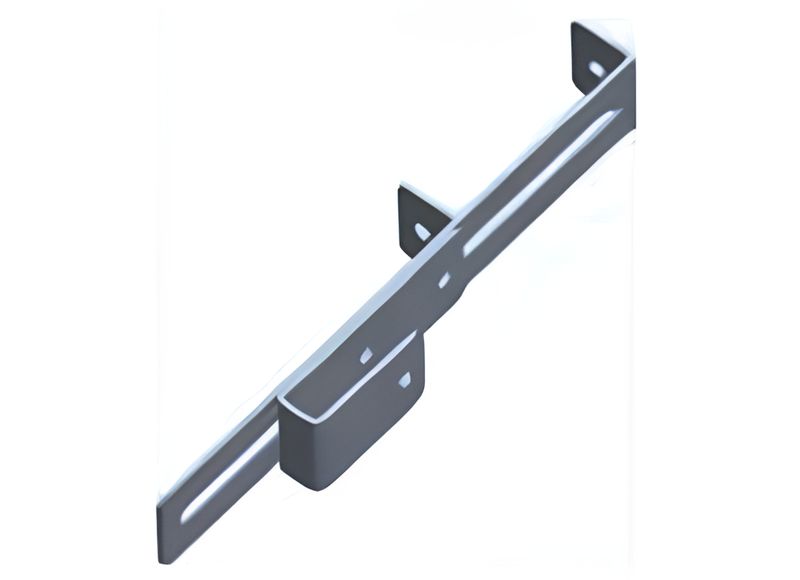

STA165/315	Regolabile	16,5–30 cm	Cappotto fino a ~10 cm
STA265/380	Regolabile	26,5–38 cm	Cappotto 10–20 cm
STA350/450	Regolabile	35–45 cm	Cappotto spesso o canalizzazioni
STA430/530	Regolabile	43–53 cm	Sporgenze importanti
STA520/670	Regolabile	52–67 cm	Gronde, mensole, aggetti maggiori

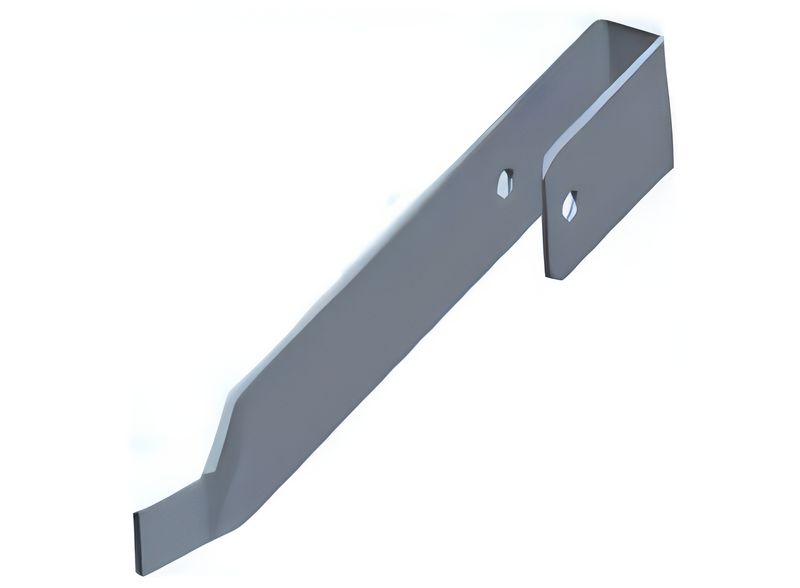

FE-170	Fissa speciale	Vedi scheda	Sotto pianerottolo di riposo

Regola minima normativa: distanza piolo–parete retrostante ≥ 15 cm (D.Lgs.81/08 art.113). La scelta finale della staffa e il dimensionamento dei tasselli di ancoraggio deve essere verificata da un tecnico abilitato in funzione dei carichi (min. 6 kN per coppia di attacchi) e del tipo di supporto.

Guida alla scelta

Come misuro l'altezza di sbarco e scelgo il modello giusto?

Passo 1

Misura l'altezza di sbarco esatta

Misura dal piano inferiore (suolo/pavimento) al piano di sbarco superiore (copertura, solaio). Non dalla gronda, non dalla tettoia: dal solaio finito o dalla copertura dove stai la scala.

Passo 2

Trova il modello che include quella misura

Identifica il modello il cui range include la tua misura. Esempio: sbarco a 4,35 m → scegli S420 (range 4,21–4,50 m). Se la misura è sul confine tra due range, scegli sempre il modello superiore.

Passo 3

Verifica se servono staffe diverse dalla FE-165

Se la parete ha cappotto termico, gronde o sporgenze che portano la distanza oltre la sporgenza standard FE-165 (22,8 cm), scegli la staffa regolabile adeguata dalla tabella sopra.

Passo 4

Valuta gli accessori necessari

Serve il cancelletto anti-intrusione? Uno sbarco con ringhiera? Una scaletta rimovibile alla base? Contatta il servizio tecnico Nonsoloscale per ricevere un preventivo personalizzato con tutti i moduli.

Domande frequenti

FAQ – Scale a Gabbia alla Marinara FACAL Security System

Cos'è una scala a gabbia alla marinara e perché è obbligatoria?

Una scala a gabbia alla marinara è una scala verticale fissa con una struttura di protezione circolare che avvolge il lato aperto. La gabbia impedisce la caduta libera in caso di scivolamento, mantiene l'operatore in posizione verticale e riduce le oscillazioni laterali. Il D.Lgs.81/08 art.113 comma 2 la rende obbligatoria per legge su tutte le scale fisse con inclinazione >75° e altezza di sbarco superiore a 5 m. Installarla su scale sotto i 5 m (come i modelli S330–S480) è buona pratica di sicurezza anche se non obbligatorio.

Perché i modelli S330–S480 includono la gabbia se la soglia di obbligo è 5 m?

I modelli S330, S360, S390, S420 hanno sbarco sotto i 5 m e tecnicamente non richiederebbero la gabbia per legge. FACAL li configura già con gabbia per tre motivi: (1) è una buona pratica di sicurezza che molte aziende adottano indipendentemente dall'obbligo; (2) il modulo di sbarco standard GA-SB714 è lo stesso usato sopra i 5 m, garantendo coerenza del sistema; (3) il costo aggiuntivo della gabbia rispetto a una scala senza gabbia è contenuto ed è ammortizzato dalla maggiore protezione e dalla futura espandibilità del sistema.

Cosa si intende per "zero saldature" e perché è importante?

Nel FACAL Security System non viene eseguita nessuna saldatura né in fabbrica né in cantiere. La gabbia si assembla con anelli a doppio incastro fissati tramite giunti in nylon e viti inox: una struttura puramente meccanica. Questo ha tre vantaggi concreti: (1) sicurezza strutturale — i punti di saldatura sono storicamente i punti di cedimento delle strutture metalliche; (2) ispezionabilità — ogni giunzione è visibile e verificabile; (3) manutenibilità — un componente danneggiato si sostituisce senza saldatore. È anche il motivo per cui FACAL può offrire una garanzia di 10 anni sul sistema.

Le staffe FE-165 incluse sono sempre sufficienti?

Le staffe FE-165 (fisse, 22,8 cm) sono adeguate per pareti a filo senza cappotto termico, dove la distanza dalla parete è ridotta. Non sono adeguate in presenza di: cappotto termico (anche solo 6–8 cm aumentano la distanza necessaria), gronde sporgenti, canalizzazioni a parete, rivestimenti in pietra o legno. In questi casi occorre sostituirle con le staffe regolabili (STA165/315 fino a STA520/670) da acquistare separatamente. La scelta e il dimensionamento devono essere verificati da un tecnico abilitato che garantisca il carico minimo di 6 kN per coppia di attacchi.

Posso installare la scala a gabbia da solo o serve un tecnico?

Il montaggio fisico della scala (assemblaggio degli anelli, innesto dei componenti) è progettato per essere eseguito da due operatori con avvitatori elettrici, senza fabbro né attrezzature speciali. Tuttavia la scelta delle staffe, il dimensionamento dei tasselli e la verifica della struttura portante devono essere eseguiti da un tecnico abilitato (ingegnere o geometra) come richiesto dal D.Lgs.81/08. Al termine dell'installazione occorre redigere il registro di conformità e il libretto d'uso e manutenzione, anch'essi firmati da un tecnico responsabile.

Qual è la differenza tra norma italiana D.Lgs.81/08 e norma europea EN14122-4?

Le principali differenze tecniche sono:

Profondità gabbia: norma IT → anello max Ø 600 mm; norma EU → anello max Ø 700 mm
Altezza di partenza gabbia: norma IT → da 2,50 m dal suolo; norma EU → da 3,00 m
Piano di riposo: norma IT → ogni 6 m solo se la tratta supera 10 m; norma EU → ogni 6 m indipendentemente dall'altezza

Per un edificio italiano con scala conforme D.Lgs.81/08, i modelli S330–S570 standard sono la configurazione corretta. La versione EN14122-4 si richiede su preventivo per macchinari soggetti alla Direttiva Macchine o quando il capitolato lo richiede.

Cosa si fa se la mia altezza di sbarco supera i 6 m?

I 9 modelli S330–S570 venduti da Nonsoloscale coprono fino a 6,00 m. Per altezze superiori il sistema FACAL Security System copre fino a 20 m e oltre con composizioni multi-modulo (fino a S1980 nell'intera gamma). Per queste configurazioni — che richiedono anche il modulo di sdoppiamento con piano di riposo ogni 6 m — è necessario un preventivo personalizzato. Contatta il servizio tecnico Nonsoloscale: valutiamo la composizione corretta per la tua altezza e forniamo il kit completo.

Quanto dura l'installazione di una scala a gabbia FACAL?

Per le altezze S330–S570 (3,30–6,00 m), due operatori che montano per la prima volta impiegano indicativamente 3–5 ore inclusi fissaggio delle staffe e cablaggio della bulloneria. Il vantaggio del Security System rispetto a scale saldati tradizionali è la possibilità di pre-assemblare i moduli a terra e poi issarli, riducendo il tempo su ponteggio o PLE. FACAL riporta nel manuale tecnico tempi di montaggio per singolo tronco di circa 8–10 minuti per un operatore.

La scala a gabbia va verificata periodicamente?

Sì. Il D.Lgs.81/08 impone che le attrezzature di lavoro siano sottoposte a verifiche periodiche documentate. Per le scale fisse ciò include: verifica visiva degli ancoraggi e delle staffe (almeno annuale), controllo del serraggio della bulloneria, ispezione dei gradini e dei componenti della gabbia per usura o danni, verifica dell'efficacia dei pioli antisdrucciolo. Le verifiche devono essere registrate nel libretto d'uso e manutenzione. In presenza di eventi straordinari (urti, scosse, carichi anomali) la verifica va effettuata prima del successivo utilizzo.

La scala a gabbia funziona anche in ambienti esterni con agenti atmosferici?

Sì, è la sua principale destinazione d'uso. L'alluminio del Security System non richiede verniciatura né trattamenti anticorrosione: resiste a pioggia, umidità, raggi UV e cicli di gelo/disgelo senza degradarsi. Le viti inox (acciaio inossidabile) evitano corrosioni galvaniche. In ambienti con atmosfere aggressive (vicinanza al mare, ambienti chimici) è buona norma programmare verifiche annuali degli ancoraggi. Per ambienti chimicamente molto aggressivi, richiedi la versione con componenti trattati specificamente.

Posso ritirare la scala a gabbia direttamente a Rho (MI)?

Sì, è possibile per i modelli in stock. Nonsoloscale ha sede a Rho (MI) con servizio "acquista online e ritira in sede". Orario: lunedì–venerdì 9:00–12:00 e 14:00–18:00. Considerata la dimensione dei kit, è indispensabile verificare la disponibilità prima di passare e avere un furgone o mezzo adeguato. Tempi di consegna standard: 12–13 giorni lavorativi per i modelli non in stock. Contatta il servizio clienti al 029303938 o info@nonsoloscale.com.
