TRABATTELLO IN ACCIAIO PROFESSIONALE H MT 12,35 548EN IPPIS
Codice articolo 548EN10C
€5.034,00
Configurabile in base alle proprie esigenze
Tempo di consegna stimato
Spedizione: 6–7 giorni lavorativi
2 disponibili
1
Salva questo articolo per dopo
TRABATTELLO IN ACCIAIO PROFESSIONALE H MT 12,35 548EN IPPIS
Dettagli del prodotto
[tab name='CARATTERISTICHE']

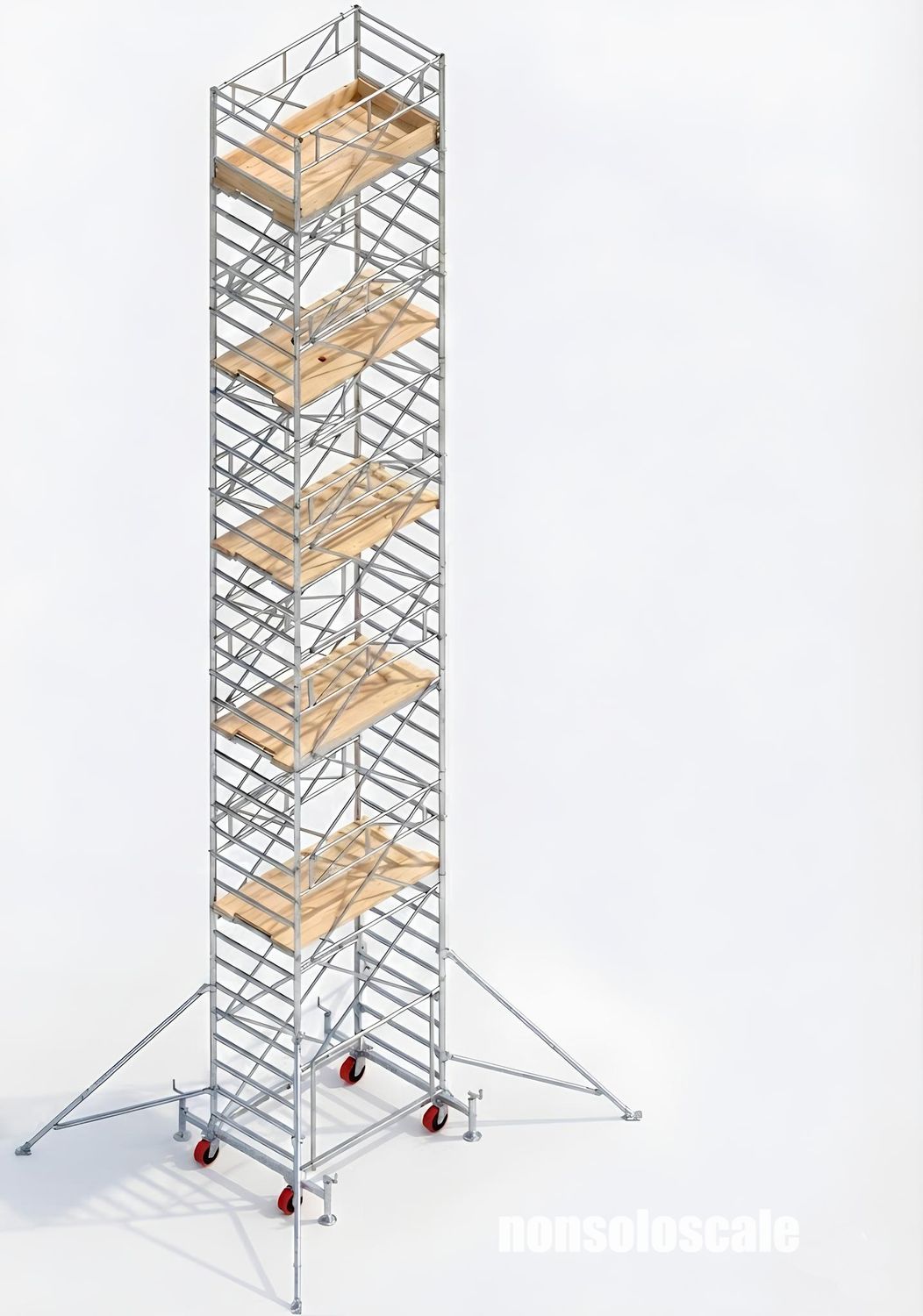

Trabattello professionale IPPIS 548EN10C – ponte su ruote conforme UNI EN 1004
Il trabattello professionale IPPIS 548EN10C è la configurazione a 10 campate della serie 548EN: un ponte su ruote modulare Made in Italy, progettato per lavorazioni in quota su altezze elevate garantendo stabilità, rapidità di montaggio e accesso interno sicuro. Il sistema è conforme alla UNI EN 1004 – Classe di carico 3. Fornitura, consulenza e ricambi su nonsoloscale.com.
Punti chiave
- Normativa: UNI EN 1004 (Classe 3).
- Portata: piano di lavoro fino a 200 kg/m² (2 operatori).
- Quota operativa: la 10C raggiunge 11,30 m di altezza massima del piano in uso interno senza ancoraggio (dato di sistema).
- Stabilità evolutiva: predisposizione per puntoni di equilibrio e livellatori rinforzati.
- Accesso protetto: risalita interna su gradini zigrinati; piano di lavoro con botola e fermapiedi.
- Mobilità: base scomponibile con 4 ruote HD Ø 200 mm con freno; disponibili ruote in poliuretano.
Specifiche tecniche essenziali (548EN10C)
| Parametro | Valore / Indicazione |
|---|---|
| Norma di riferimento | UNI EN 1004 – Classe 3 |
| Portata del piano | 200 kg/m² (incluse 2 persone) |
| Ingombro base torre | 2,00 × 1,20 m |

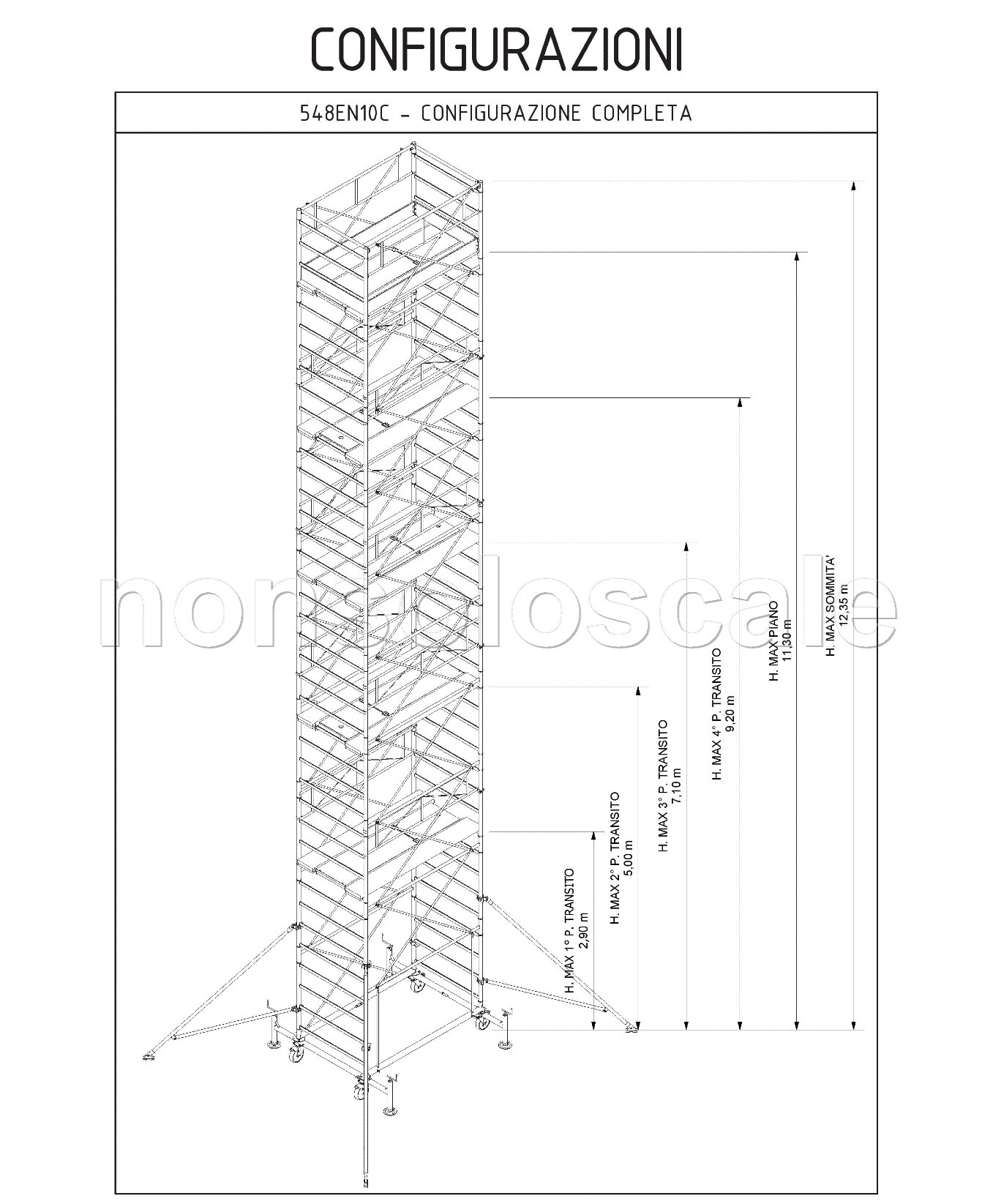

| Altezza massima piano (config. 10C) | 11,30 m in interno senza ancoraggio (dato di sistema); in esterno senza ancoraggio 7,70 m. |
| Altezza con ancoraggi (sistema) | Fino a 15,00 m del piano (interno/esterno), secondo manuale. |
| Collocazione piani | Ogni 300 mm; distanza massima tra piani 2,25 m; ultimo piano a 1 m dalla sommità. |
| Struttura | Lega d’acciaio; telaio in tubo Ø 48 mm; gradini/traverse profilo 40×20 mm zigrinato antiscivolo. |
| Piano di lavoro | Struttura in acciaio + multistrato di abete antisdrucciolo con botola e fermapiedi. |
| Ruote | 4 × HD Ø 200 mm in poliammide con freno; base con bolla. Opzione: ruote Ø 200 mm in poliuretano. |
| Puntoni di equilibrio | Prescritti alle quote elevate; impronta estesa ≈ 4,50 × 3,70 m con puntoni. |
| Livellatori rinforzati | A vite, compensano dislivelli fino a 27 cm. |

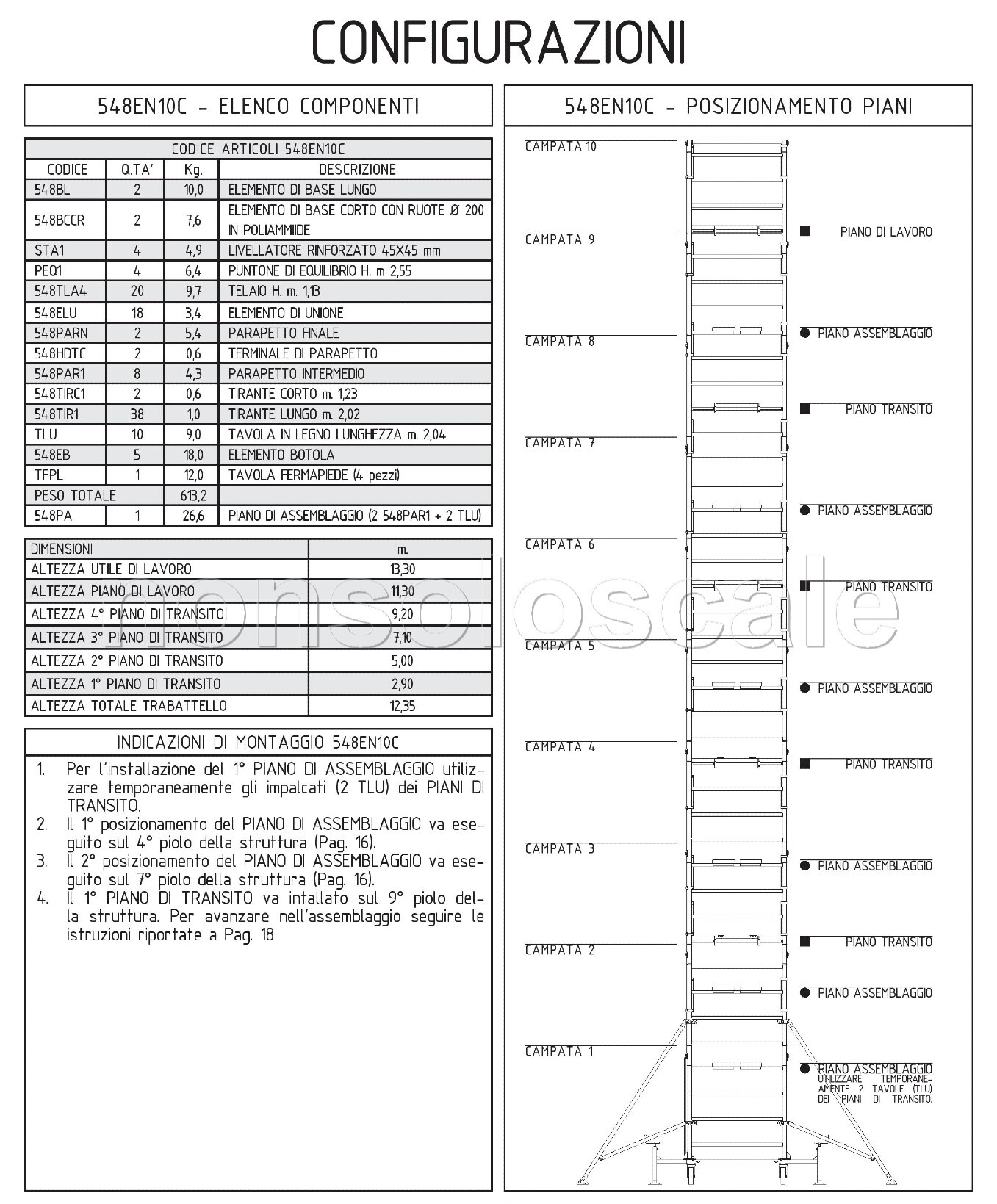

Dotazione tipica della configurazione a 10 campate
- Telai a 4 traversi con gradini antiscivolo per risalita interna.
- Elementi di unione a innesto con rastrematura per giunzioni affidabili.
- Piano di lavoro con botola e tavole fermapiede.
- Piani di transito multipli per accessi intermedi.
- Parapetti terminale, finale e intermedio a protezione del perimetro.
- Puntoni di equilibrio (min. raccomandato 4) e livellatori rinforzati dove richiesto.
- Base scomponibile con 4 ruote HD Ø 200 mm e bolla di livello.
Nota: alla quota tipica della 10C l’impiego dei puntoni di equilibrio è generalmente obbligatorio. Valutare sempre ambiente, vento e carichi applicati; attenersi al manuale.
Ambiti d’impiego
Manutenzioni e allestimenti in capannoni, palestre, teatri, grandi ambienti civili/industriali; impiantistica HVAC/elettrica e finiture su altezze elevate. Rispetto ai ponteggi fissi, questo ponte su ruote riduce i tempi di fermo e consente spostamenti rapidi tra fronti di lavoro.
Montaggio e stabilità – buone pratiche
- Seguire la sequenza prevista; posizionare i piani ogni 300 mm e mantenere l’ultimo a 1 m dalla sommità.
- Installare parapetti e fermapiedi prima dell’uso del piano.
- Verificare l’orizzontalità con la bolla e compensare dislivelli con livellatori a vite.
- Adottare puntoni e, se necessario, ancoraggi/zavorre in funzione di quota, vento e carichi applicati.
FAQ – 548EN10C
Qual è l’altezza massima del piano per la 10C?
La 548EN10C raggiunge 11,30 m di piano in interno senza ancoraggio (dato di sistema). In esterno il limite senza ancoraggio è 7,70 m. Con ancoraggi il piano può arrivare fino a 15,00 m.
I puntoni di equilibrio sono necessari?
Sì, alle quote elevate della 10C i puntoni sono generalmente prescritti per aumentare l’impronta (≈ 4,50 × 3,70 m) e la stabilità.
Quante persone possono lavorare sul piano?
Fino a 2 operatori, nel rispetto della portata 200 kg/m² (Classe 3) e della corretta distribuzione dei carichi.
È adatta all’uso esterno?
Sì, entro i limiti senza ancoraggio del sistema e secondo manuale; per condizioni gravose prevedere ancoraggi o zavorre.
Posso scegliere ruote alternative?
Sì. Di serie ruote HD in poliammide Ø 200 mm con freno; su pavimenti delicati sono consigliate ruote in poliuretano Ø 200 mm.
Che documentazione ricevo con il trabattello?
Manuale d’uso e manutenzione, dichiarazione di conformità UNI EN 1004 e schede tecniche degli accessori acquistati. Supporto su preventivi@nonsoloscale.com.
