Trabattello IPPIS 548EN in acciaio
Trabattello acciaio tubo Ø48mm · Base 2,00×1,20m · Ruote HD Ø200mm · Classe 3 · 200 kg/m² · Made in Italy · Pronta consegna
Il sistema modulare IPPIS 548EN traduce la norma EN 1004 in una struttura d'acciaio con tubolari da Ø48mm — lo stesso diametro del ponteggio professionale da cantiere — offrendo una rigidità torsionale che i modelli in alluminio non possono eguagliare nelle configurazioni alte. Nove formati preassemblati, un'unica logica costruttiva, componenti IPPIS 548EN in pronta consegna a Rho (MI). Per la conformità normativa EN 1004-1:2021 consulta la scheda tecnica completa del trabattello 548EN.
Dati costruttivi del sistema 548EN — I.P.P.I.S. Srl
9
configurazioni
12,35 m
altezza max
Ø48 mm
tubo telaio
200 kg/m²
portata Cl. 3
9,7 kg
telaio 1,13m
613 kg
peso max (10C)
Perché scegliere il sistema professionale IPPIS 548EN
■
Tubo da ponteggio Ø48mm
A differenza dei modelli con tubolari sottili, il 548EN usa lo stesso diametro del ponteggio professionale. Stabilità torsionale superiore: elimina l'effetto oscillazione nelle configurazioni alte.
■
Modularità evolutiva
Non è un acquisto statico. Parti con la configurazione che ti serve oggi e aggiungi i moduli da 1,13m quando la quota di lavoro aumenta — mantenendo sempre la piena certificazione EN 1004.
■
Acciaio zincato elettroliticamente
La zincatura profonda protegge ogni tubo da calce, cemento e umidità del cantiere. Vita operativa doppia rispetto alle semplici verniciature. Adatto allo stoccaggio all'aperto.
■
Ruote HD Ø200mm · 300 kg/cad.
Nucleo rinforzato, freno a doppia azione certificato, portata 300 kg per singola ruota. Disponibili in poliuretano (no segni su pavimenti industriali) o poliammide per cantieri.
■
Accesso interno certificato (tipo D)
Pioli zigrinati antiscivolo integrati a passo ridotto fungono da scala verticale. L'operatore sale sempre dentro il perimetro di sicurezza, come richiesto da UNI EN 1004-1:2021.
■
Documentazione cantiere-ready
Ogni fornitura include manuale EN 1004-2, certificazione Politecnico di Milano e targa di assemblaggio. Tutto il necessario per superare i controlli ASL/INL senza contestazioni.
Per l'analisi normativa completa — Piano di Assemblaggio, Accesso tipo D, gestione vento e PiMUS — consulta la scheda tecnica normativa del trabattello 548EN.
Com'è fatto: ingegneria e modularità del sistema 548EN
Un sistema modulare che cresce con il cantiere: da 2,75m a 12,35m
Il sistema IPPIS 548EN in acciaio tubo Ø48mm non è un singolo prodotto: è una famiglia di componenti intercambiabili progettata per essere configurata alla quota esatta richiesta dal lavoro. La struttura parte da una base da 125,4 kg e si estende aggiungendo telai da 1,13m ciascuno, ognuno del peso di soli 9,7 kg: abbastanza robusti da costituire l'intelaiatura portante, abbastanza leggeri da essere manovrati durante il montaggio senza sollevamenti pericolosi. Le 9 configurazioni preassemblate (dalla 548EN02C alla 548EN10C) coprono tutto l'arco delle esigenze cantieristiche: dalla manutenzione a bassa quota fino ai lavori su facciata a 12 metri.
Nella configurazione massima — 548EN10C a 12,35m di struttura — il sistema raggiunge un peso complessivo di 613,2 kg su base 2,00×1,20m, con piano di lavoro a 11,30m e quota operatore fino a 13,35m. Ogni chilo è funzionale: acciaio dove serve rigidezza, legno dove serve il piano d'appoggio.
Utilizzo interno ed esterno: dove arriva il 548EN senza ancoraggio
In ambiente esterno il sistema può essere montato senza ancoraggio fino a 8,75m di struttura (piano di lavoro a 7,70m, configurazione 548EN07C). Al di là di questa quota le configurazioni 548EN08C–548EN10C sono consentite esclusivamente in ambienti interni (assenza di vento), fino a 12,35m struttura e 11,30m piano.
✓ Interno + Esterno
Configurazioni 02C → 07C
H struttura fino a 8,75m
Piano di lavoro fino a 7,70m
→ Solo Interno
Configurazioni 08C → 10C
H struttura da 9,95m a 12,35m
Piano da 8,95m a 11,30m
Criteri di ancoraggio, gestione vento e conformità normativa completa nella scheda normativa EN 1004-1:2021 del 548EN.
Piano di lavoro, piani di transito e distanze verticali
Il sistema prevede sempre e solo un piano di lavoro principale (portata 200 kg/m², Classe 3), composto da tavole in legno multistrato di abete antisdrucciolo 2,04×0,27m con elemento botola per l'accesso interno e fermapiedi perimetrali. Man mano che la struttura cresce, il sistema integra piani di transito intermedii — fino a 4 nella configurazione 10C — che assicurano all'operatore di non percorrere mai più di 2,25m tra un livello e il successivo. La prima piattaforma non supera mai i 3,40m dal suolo. I piani sono collocabili ogni 300mm. L'ultimo piano si posiziona sempre a 1m dalla sommità.
Struttura portante: acciaio zincato, geometria e processo di trattamento
L'intelaiatura portante è in acciaio zincato elettroliticamente. La zincatura elettrolitica non è una semplice verniciatura superficiale: è un trattamento in vasca che deposita uno strato di zinco metallico che penetra nella struttura cristallina dell'acciaio, creando una barriera protettiva continua contro la ruggine anche in presenza di calce, cemento, acqua e variazioni termiche tipiche del cantiere. Questo garantisce una vita operativa che si misura in decenni, non in anni — ed è il motivo per cui il 548EN è adatto allo stoccaggio all'aperto e all'uso continuativo su cantiere. I telai sono costruiti con tubo Ø48mm. I pioli in profilo 40×20mm zigrinato antiscivolo costituiscono la scala verticale integrata. I giunti avvengono tramite innesti a rastrematura verificabili visivamente prima di ogni salita.
Zincatura elettrolitica Tubo Ø48mm Pioli 40×20mm antiscivolo Innesti a rastrematura Made in Italy I.P.P.I.S. Srl
Base e movimentazione: impronta, ruote e stabilizzatori
La base ha impronta 2,00×1,20m con 4 ruote HD Ø200mm (portata 300 kg/cad, freno individuale a leva). Ruote in poliuretano per pavimenti industriali o in poliammide per cantieri. La base incorpora una bolla di livello. I livellatori rinforzati a vite 45×45mm (corsa utile 27cm) compensano i dislivelli del piano d'appoggio. Per le configurazioni medio-alte i puntoni di equilibrio estendono l'impronta fino a ~4,50×3,70m.
Base 2,00×1,20m Ruote Ø200mm · 300kg/cad. Livellatori 45×45mm · 27cm Puntoni → 4,50×3,70m
Piano di lavoro: composizione dell'impalcato
Tavole in legno multistrato di abete antisdrucciolo (2,04×0,27m cadauna) + elemento botola per accesso interno + fermapiedi perimetrali. Telaio portante in acciaio con connessioni a innesto. Parapetti terminale, finale e intermedio a protezione del perimetro. Per il sistema di montaggio in sicurezza dal basso (Piano di Assemblaggio EN 1004-1:2021) consulta la scheda normativa del 548EN.
Garanzia normativa
Il sistema 548EN è conforme a UNI EN 1004-1:2021 e UNI EN 1004-2:2021. Classe 3. Certificazione Politecnico di Milano.
Tutte le 9 configurazioni: altezze, pesi e disponibilità
Ogni configurazione è identificata da un codice articolo ufficiale I.P.P.I.S. Srl. Il numero indica le campate (telai da 1,13m). Per la conformità normativa di ciascuna consultare la scheda tecnica normativa del 548EN.
| Codice | Campate | H struttura | H piano | H operatore | Peso totale | Uso esterno | Pagina |
|---|---|---|---|---|---|---|---|
| 548EN02C | 2 | 2,75 m | 1,70 m | 3,75 m | 125,4 kg | ✓ Sì | Vedi → |

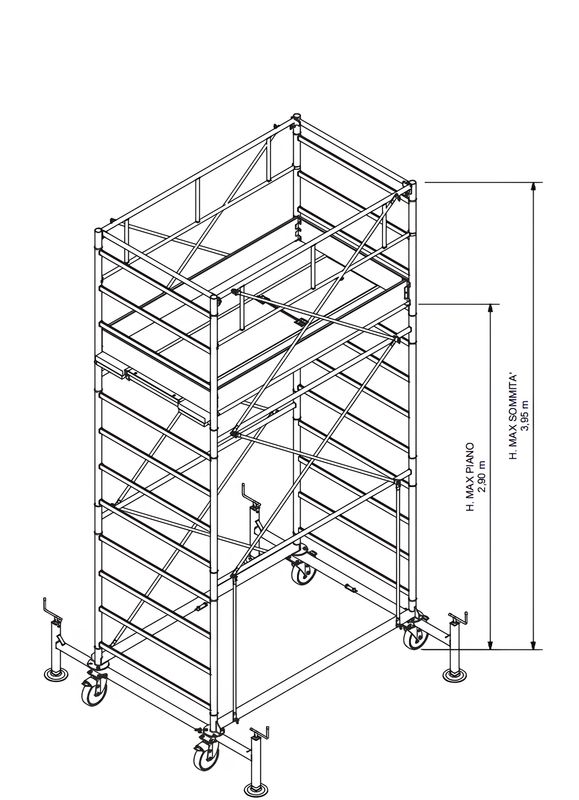

| 548EN03C | 3 | 3,95 m | 2,90 m | 4,95 m | vedi scheda | ✓ Sì | Vedi → |

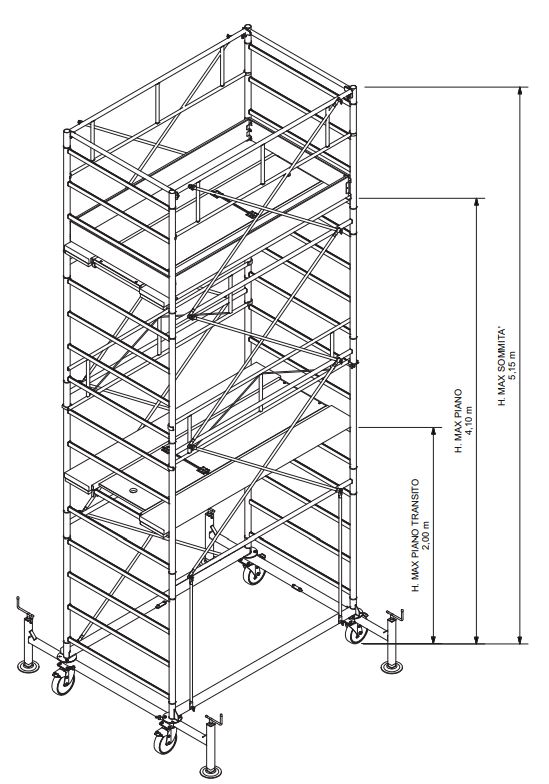

| 548EN04C | 4 | 5,15 m | 4,10 m | 6,15 m | vedi scheda | ✓ Sì | Vedi → |

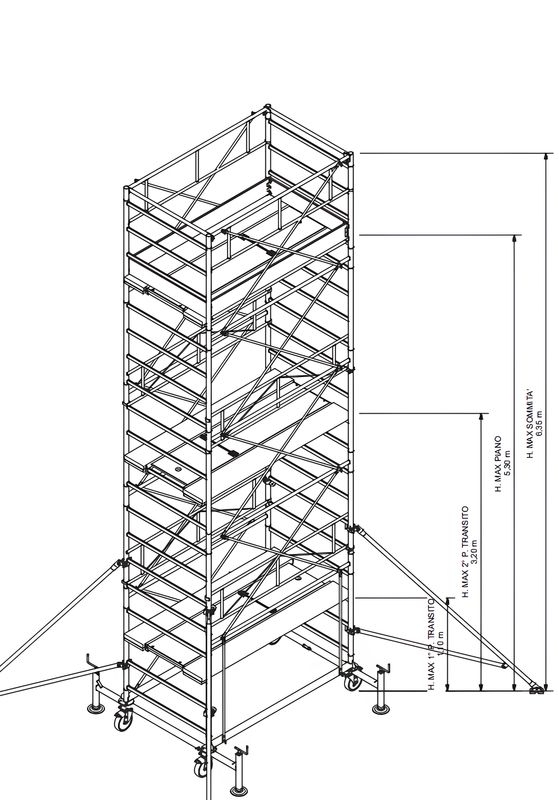

| 548EN05C | 5 | 6,35 m | 5,30 m | 7,35 m | vedi scheda | ✓ Sì | Vedi → |

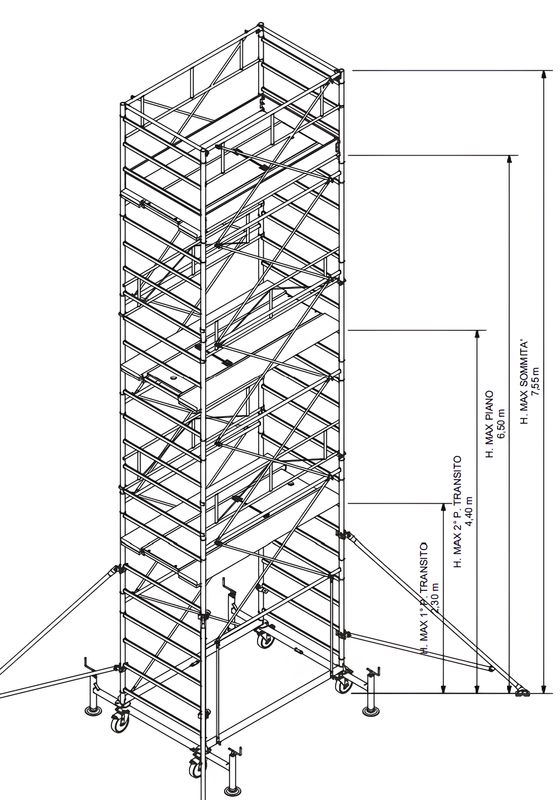

| 548EN06C | 6 | 7,55 m | 6,50 m | 8,55 m | vedi scheda | ✓ Sì | Vedi → |

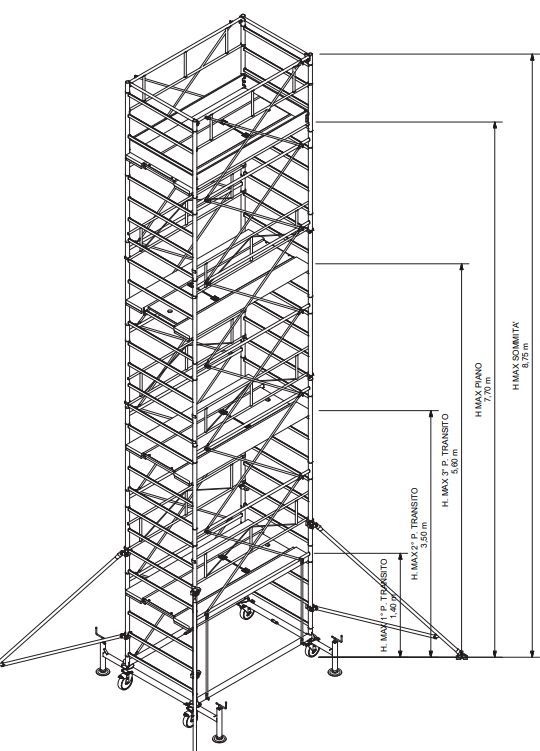

| 548EN07C | 7 | 8,75 m | 7,70 m | 9,75 m | vedi scheda | ✓ Max esterno | Vedi → |

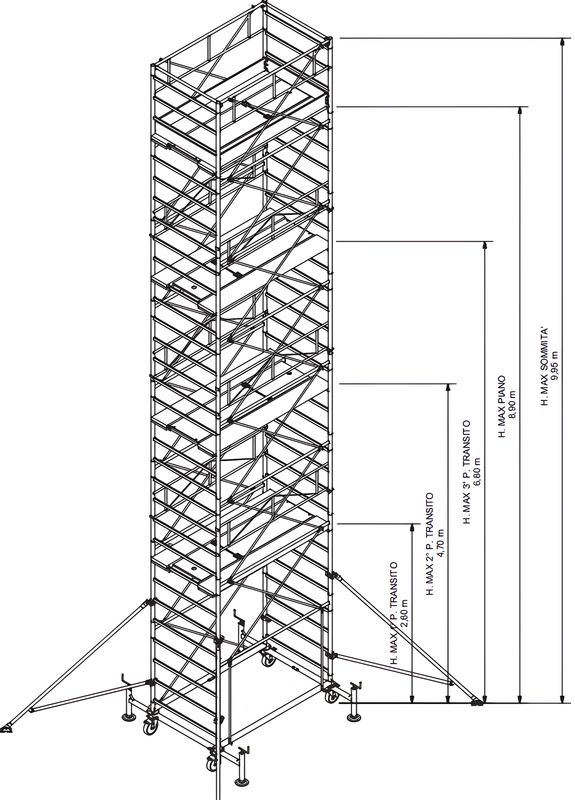

| 548EN08C | 8 | 9,95 m | 8,95 m | 10,95 m | vedi scheda | Solo interno | Vedi → |

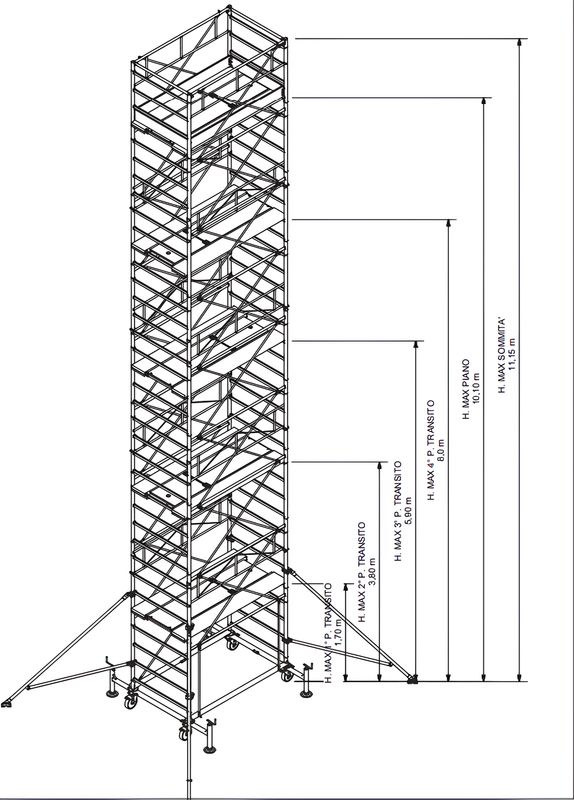

| 548EN09C | 9 | 11,15 m | 10,10 m | 12,15 m | vedi scheda | Solo interno | Vedi → |

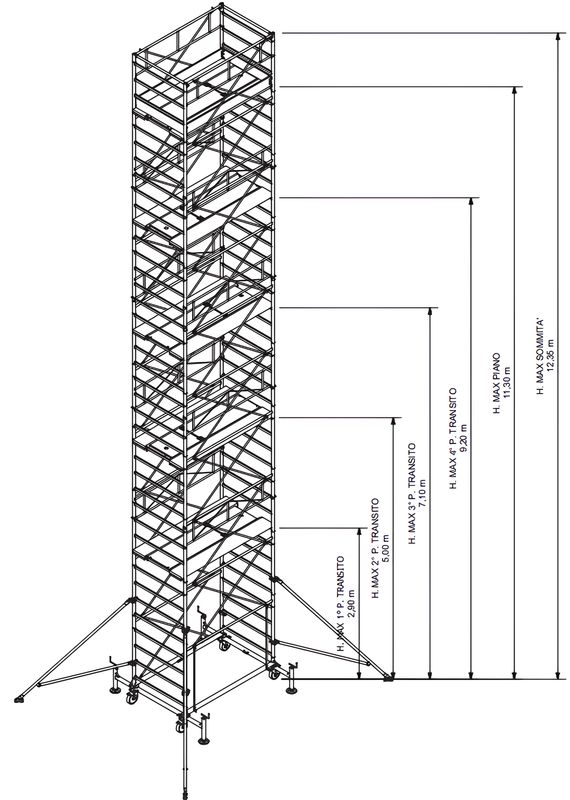

| 548EN10C | 10 | 12,35 m | 11,30 m | 13,35 m | 613,2 kg | Solo interno | Vedi → |
| Portata 200 kg/m² (Classe 3) su tutte le configurazioni. Pesi intermedi disponibili nelle singole schede prodotto. "Vedi scheda" rimanda alla pagina specifica. | Guida normativa EN1004 completa | |||||||

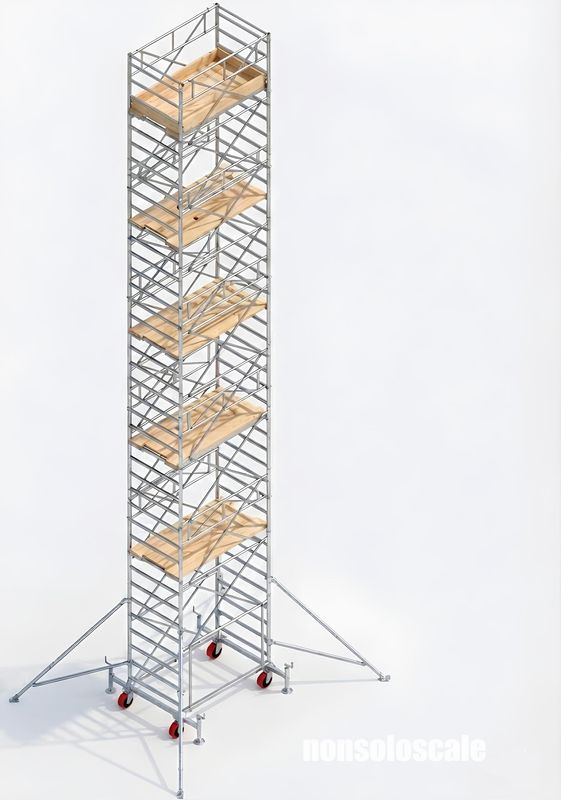

Altezza intermedia? Ordine a componenti?
La versione configurabile 548EN permette di acquistare singoli moduli da 1,13m per personalizzare l'altezza o integrare una configurazione già esistente. Ricambi componenti IPPIS 548EN disponibili nella sezione ricambi trabattelli.
IPPIS 548EN in pronta consegna — Rho (MI) e spedizione tutta Italia
Il sistema IPPIS 548EN in pronta consegna è disponibile nel magazzino di nonsoloscale.com a Rho (MI). Le configurazioni più richieste (02C–07C) sono generalmente disponibili per spedizione in 1–3 giorni lavorativi. Le configurazioni alte (08C–10C) possono richiedere verifica disponibilità — contattare prima dell'ordine. I clienti di Milano, Monza, Varese, Como, Bergamo e tutta la Lombardia possono ritirare direttamente in sede, con la possibilità di ispezionare fisicamente i componenti prima dell'acquisto.
Le spedizioni avvengono con corrieri specializzati per strutture metalliche, che garantiscono l'integrità dei telai zincati durante il trasporto. Per ordini multipli o configurazioni custom, richiedere un preventivo dedicato.
Campi d'impiego del ponteggio mobile 548EN in acciaio
Edilizia e ristrutturazione
Intonaci, rivestimenti, tinteggiatura, posa infissi. Spostamenti rapidi tra lavorazioni senza smontaggio completo grazie alle ruote HD con freno.
Impiantistica HVAC / Elettrica
Installazione impianti su soffitti alti, manutenzione apparecchiature aeree. La base compatta 2,00×1,20m passa attraverso aperture standard.
Manutenzione industriale
Capannoni, magazzini, linee di produzione. Le ruote in poliuretano non danneggiano i pavimenti industriali e consentono la movimentazione a struttura montata.
Allestimenti e retail
Allestimenti fieristici, lavori in store. Montaggio rapido, nessun rumore da cacciaviti, superficie pavimentale rispettata.
Cantieri pesanti e grandi altezze
Facciate, vani scala, aree esterne fino a 8,75m senza ancoraggio. L'acciaio zincato regge le condizioni aggressive dei cantieri: calce, umidità, urti accidentali durante gli spostamenti.
Domande frequenti — Trabattello acciaio IPPIS 548EN
Quante configurazioni ha il sistema 548EN e come si distinguono? +
Il sistema è disponibile in 9 configurazioni preassemblate (548EN02C → 548EN10C) più la versione configurabile. Il numero indica le campate: ogni campata aggiunge 1,20m di altezza strutturale. H struttura 2,75m (02C) → 12,35m (10C). Per altezze intermedie esiste la versione configurabile.
Perché il tubo Ø48mm è un vantaggio rispetto all'alluminio? +
Il diametro Ø48mm è lo stesso del tubo da ponteggio professionale tradizionale. Garantisce una rigidità torsionale superiore ai modelli in alluminio, in particolare nelle configurazioni alte dove il rischio principale è l'oscillazione della torre. L'acciaio zincato elettroliticamente ha inoltre una resistenza superiore all'impatto fisico e agli agenti chimici del cantiere (calce, cemento, umidità). Il peso maggiore rispetto all'alluminio è compensato dalla maggiore stabilità strutturale: il 548EN è ottimale per chi privilegia la solidità alla mobilità veloce.
Il 548EN è in pronta consegna? Come funziona la spedizione? +
Sì. Il sistema IPPIS 548EN è disponibile in pronta consegna nel magazzino di Rho (MI). Le configurazioni 02C–07C sono generalmente spedibili in 1–3 giorni lavorativi con corrieri specializzati per strutture metalliche. Per configurazioni 08C–10C e per ordini multipli contattare preventivi@nonsoloscale.com per verifica disponibilità e preventivo dedicato. Ritiro in sede disponibile per i clienti della zona Milano/Hinterland.
Fino a che altezza il 548EN si può usare all'esterno senza ancoraggio? +
Le configurazioni 02C → 07C (struttura fino a 8,75m, piano di lavoro fino a 7,70m) sono utilizzabili in interno e in esterno senza ancoraggio. Le configurazioni 08C → 10C (struttura 9,95–12,35m) sono consentite esclusivamente in ambienti interni. Per i criteri di ancoraggio, la gestione del vento e la conformità normativa completa consulta la scheda normativa EN 1004-1:2021 del 548EN.
Posso acquistare i singoli componenti per integrare una configurazione già in mio possesso? +
Sì. Il sistema modulare 548EN è progettato per la crescita evolutiva: puoi partire dalla configurazione 02C o 03C e acquistare i telai da 1,13m (9,7 kg) per raggiungere l'altezza successiva in un momento successivo, mantenendo sempre la piena certificazione. I componenti IPPIS 548EN (telai, piani, puntoni, livellatori, ruote) sono disponibili singolarmente nella sezione ricambi trabattelli o tramite preventivo a preventivi@nonsoloscale.com.
Dove trovo la scheda normativa EN 1004-1:2021 del trabattello 548EN? +
La conformità normativa completa — Piano di Assemblaggio, Accesso tipo D, Classe 3, gestione vento (12,6 m/s Grado 6 Beaufort), targa di assemblaggio, PiMUS e Allegato XXIII D.Lgs.81/2008 — è documentata nella scheda tecnica normativa del trabattello 548EN. È la risorsa di riferimento per RSPP, capicantieri e datori di lavoro.
