RICAMBI 548EN
IPPIS · UNI EN 1004:2021 · Classe di carico 3
Trabattello 548EN IPPIS: la torre mobile professionale fino a 12,35 metri
Il 548EN (EURO EN 22) è la torre mobile da lavoro professionale IPPIS in acciaio zincato Ø48mm: Classe di carico 3 — 200 kg/m² sul piano di lavoro, la classe più alta prevista dalla UNI EN 1004:2021. Sistema modulare a incastro senza viti né bulloni, componibile in 10 configurazioni da 1,55m a 12,35m di altezza totale, con stabilità propria e protezione perimetrale di 1 metro garantita in ogni fase di salita. Prototipo collaudato dal Politecnico di Milano (certificato di prova n. 2009/3229).
Classe
3200 kg/m² — max 2 persone
3200 kg/m² — max 2 persone
12,35 m
Altezza totale massima (10 config.)
Altezza totale massima (10 config.)
Ø48 mm
Tubi telaio in acciaio zincato
Tubi telaio in acciaio zincato
Ø200 mm

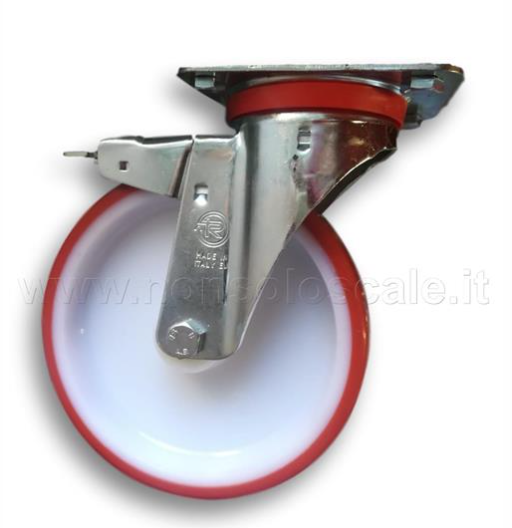

Ruote con freno — 300 daN cad.
Ruote con freno — 300 daN cad.
Cosa significa Classe di carico 3: il piano di lavoro sopporta 2 kN/m² (200 kgf/m²) con un carico massimo totale di 2 kN — il valore più alto della classificazione EN 1004. È la classe richiesta per lavori di muratura, intonacatura e movimentazione di materiali pesanti, dove i trabattelli in Classe 2 (adatti a tinteggiatura e impiantistica) non bastano. Può essere caricato un solo piano alla volta, con massimo 2 persone.
Le 10 configurazioni del 548EN: altezze, piani e pesi ufficiali
Ogni configurazione è identificata dal codice ufficiale IPPIS. Dalla 548EN04C in su compaiono i piani di transito intermedi per la risalita protetta; dalla 548EN05C sono obbligatori i 4 puntoni di equilibrio.
| Config. | H. totale | H. piano lavoro | Piani di transito | Peso | Uso |
|---|---|---|---|---|---|
| 548EN01C | 1,55 m | 0,50 m | — | 125,4 kg | Int. + Est. |
| 548EN02C | 2,75 m | 1,70 m | — | 167,6 kg | Int. + Est. |
| 548EN03C | 3,95 m | 2,90 m | — | 197,8 kg | Int. + Est. |
| 548EN04C | 5,15 m | 4,10 m | 2,00 m | 272,6 kg | Int. + Est. |
| 548EN05C | 6,35 m | 5,30 m | 1,10 / 3,20 m | 373,0 kg | Int. + Est. + puntoni |
| 548EN06C | 7,55 m | 6,50 m | 2,30 / 4,40 m | 403,2 kg | Int. + Est. + puntoni |
| 548EN07C | 8,75 m | 7,70 m | 1,40 / 3,50 / 5,60 m | 478,0 kg | Int. + Est. — limite esterno |
| 548EN08C | 9,95 m | 8,90 m | 2,60 / 4,70 / 6,80 m | 508,2 kg | Solo interno |
| 548EN09C | 11,15 m | 10,10 m | 1,70 / 3,80 / 5,90 / 8,00 m | 583,0 kg | Solo interno |
| 548EN10C | 12,35 m | 11,30 m | 2,90 / 5,00 / 7,10 / 9,20 m | 613,2 kg | Solo interno |
Limiti operativi da libretto: l'uso esterno è consentito solo fino alla configurazione 548EN07C (8,75m di altezza totale) e in assenza di vento pari o superiore al grado 6 Beaufort (12,6 m/s). Le configurazioni 548EN08C–10C sono destinate esclusivamente all'uso interno in edifici chiusi. Con vento forte le torri in uso esterno vanno smontate o ancorate saldamente alla struttura con collegamenti rigidi.
Perché scegliere il 548EN per il cantiere professionale?
Classe 3: il piano regge davvero il lavoro pesante
200 kg/m² e 2 kN totali sul piano di lavoro: muratura, intonaco, materiali e attrezzi pesanti con 2 operatori. Carico massimo per ruota 300 daN, sollevamento materiali con fune fino a 30 kgf.
2 kN/m²Max 2 persone
Stabilità propria: niente ancoraggio entro i limiti di norma
Torre con stabilità propria secondo UNI EN 1004:2021: nessun obbligo di ancoraggio alla facciata entro i limiti di altezza e vento del libretto. Dalla configurazione 05C in su, i 4 puntoni di equilibrio H 2,55m ampliano l'impronta a terra da 2,00×1,20m a circa 3,50×3,50m.
Senza ancoraggioPuntoni da 05C
Montaggio a incastro, senza viti né bulloni
I tiranti diagonali si agganciano a incastro rapido: montaggio, modifica e smontaggio richiedono 2 persone formate, con casco, guanti e calzature di sicurezza. La superficie di appoggio deve avere pendenza inferiore all'1%.
2 operatoriPendenza <1%
Protetto in ogni fase di salita (EN 1004-2)
Il piano di assemblaggio provvisorio garantisce la protezione perimetrale di 1 metro anche durante il montaggio: l'operatore monta i parapetti del livello superiore restando protetto. Prima piattaforma a massimo 3,40m da terra, distanza massima tra piattaforme 2,25m.
Montaggio sicuro
Salita interna su scala integrata
I pioli del telaio (passo 30cm) fungono da scala verticale integrata: salita e discesa avvengono sempre all'interno della torre, attraverso le botole dei piani di transito. Vietato l'uso di scale esterne o del trabattello come ancoraggio per DPI anticaduta.
Accesso interno
Modulare e convertibile nel tempo
Ogni configurazione può crescere verso quelle superiori aggiungendo campate e componenti certificati: parti dalla 03C oggi e arrivi alla 07C domani, acquistando solo i pezzi mancanti come ricambi originali.
Upgrade possibile548EN o 529EN: quale IPPIS ti serve?
Sono due sistemi complementari e non intercambiabili. In sintesi: il 548EN è la torre da cantiere per lavori pesanti e grandi altezze; per interventi leggeri, spazi stretti e vani scala la scelta giusta è il trabattello 529EN, il ponteggio ridotto Classe 2. Se invece devi solo riconoscere quale dei due possiedi già, usa la guida all'identificazione nella pagina ricambi IPPIS.
| Criterio di scelta | 548EN |
|---|---|
| Carichi pesanti sul piano (muratura, intonaco) | ✔ Classe 3 — 200 kg/m² |
| Altezze oltre i 6 metri | ✔ Fino a 8,75m esterno / 12,35m interno |
| Base ampia e stabile | ✔ 2,00 × 1,20 m, ruote Ø200mm |
| Uso intensivo prolungato in cantiere | ✔ Acciaio zincato Ø48mm |
Possiedi già un 548EN e ti serve un componente? Telai, tiranti, piani, parapetti, puntoni e ruote sono ordinabili singolarmente con codice originale nella pagina ricambi trabattello 548 IPPIS.
Domande frequenti sul trabattello 548EN IPPIS
No, entro i limiti di altezza e vento previsti dalla UNI EN 1004: uso esterno fino a 7,70m di piano di lavoro (configurazione 548EN07C) in assenza di vento pari o superiore al grado 6 Beaufort. Con vento forte la torre va smontata oppure ancorata saldamente con collegamenti rigidi.
All'esterno fino alla configurazione 548EN07C: 8,75m di altezza totale, con piano di lavoro a 7,70m. Le tre configurazioni superiori (08C, 09C, 10C — fino a 12,35m) sono destinate esclusivamente all'uso interno in edifici chiusi.
Dalla configurazione 548EN05C (6,35m) in su sono obbligatori 4 puntoni di equilibrio da 2,55m ciascuno, che ampliano l'impronta a terra dalla base standard di 2,00×1,20m fino a circa 3,50×3,50m. Nel valutare il posizionamento in cantiere considera questo ingombro, non solo quello della base.
Montaggio, modifica e smontaggio richiedono sempre 2 persone adeguatamente formate, dotate di casco, guanti e calzature di sicurezza. Il piano di assemblaggio provvisorio garantisce la protezione perimetrale di 1m in ogni fase, come richiesto dalla UNI EN 1004-2:2021.
Sempre dall'interno, usando i pioli del telaio (passo 30cm) come scala verticale integrata e attraversando le botole dei piani di transito. È vietato salire con scale esterne, così come usare il trabattello come punto di ancoraggio per DPI anticaduta.
Il 548EN è in Classe di carico 3: 2 kN/m² (200 kgf/m²) con carico massimo totale di 2 kN e massimo 2 persone. Può essere caricato un solo piano alla volta. Il sollevamento di materiali con fune è consentito fino a 30 kgf.
Sì: il sistema è modulare e ogni configurazione è convertibile in una superiore aggiungendo campate e componenti certificati, rispettando i limiti della configurazione di arrivo (puntoni dalla 05C, uso solo interno dalla 08C).

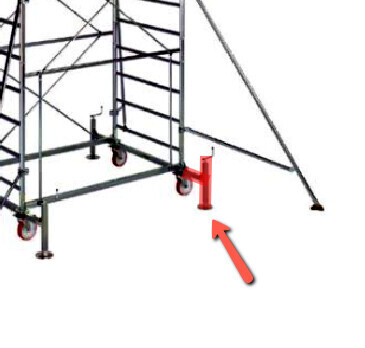

La pendenza della superficie di appoggio deve essere sempre inferiore all'1%, sia per il montaggio sia per lo spostamento. Le 4 ruote Ø200mm con freno sopportano 300 daN ciascuna; il livellatore rinforzato compensa le piccole irregolarità mettendo la base in bolla.
Quale configurazione 548EN per il tuo cantiere? Dicci l'altezza da raggiungere, se lavori in interno o esterno e che tipo di lavorazione devi fare: ti indichiamo la configurazione corretta tra le 10 disponibili con preventivo dedicato. Siamo a Rho (MI), consegna in tutta Italia.
