RICAMBI DOGE 80
DOGE 80 Facal · Linea Top di Gamma · EN1004-1:2021 + D.Lgs.81/2008 · Montanti 25×80mm · Garanzia 10 anni · 50.000 cicli
Ricambi e accessori
Ricambi e accessori
per il tuo DOGE 80
Componenti originali Facal per il trabattello professionale DOGE 80 — il grande trabattello Facal con traversini quadri 40×40mm, montanti 25×80mm, piano Eurodeck FSC 100×201cm, ruote Ø 200mm. Codici D8xx — non intercambiabili con il DOGE 65.
✔ Montanti 25×80mm
✔ Piano 100×201cm Eurodeck FSC
✔ Ruote Ø200mm doppio freno
✔ Garanzia 10 anni · 50.000 cicli
DOGE 80 vs DOGE 65 — ricambi completamente diversi, nessun componente in comune
Il DOGE 80 e il DOGE 65 sono due trabattelli della stessa linea Facal ma con dimensioni strutturali radicalmente diverse. Nessun ricambio è intercambiabile. I codici del DOGE 80 iniziano con D8xx; quelli del DOGE 65 con D6xx. Prima di ordinare, verifica il modello sul manuale d'uso.
DOGE 80 — codici D8xx Montante 25×80mm Traversino 40×40mm Ruota Ø200mm
Base: 122×218cm · peso 64 kg Piano lavoro: 100×201cm Eurodeck FSC Spalle: larghezza 109cm Alzata: solo D801 (1500mm, 5 gradini) H max struttura: ~13,40m Innesto plastificato: PL-320 (per Ø80) Stabilizzatori: D809 MAXI + morsetto D828
DOGE 65 — codici D6xx Montante 25×65mm Traversino 30×30mm Ruota Ø150mm
Base: 94×170cm Piano lavoro: 76,5×153cm melaminico Alzate: D651 (1800mm) + D652 (1200mm) H max struttura: 9,50m Innesto plastificato: PL-306L (per Ø65) Stabilizzatori: D660/D661/D662 + morsetto D672 Piano FSC: No
Regola d'ordine: se il codice del componente inizia con D8 (D800, D801, D804…) sei sul catalogo DOGE 80 — corretto. Se vedi codici D6xx o D65x, stai guardando il catalogo DOGE 65 — ricambio sbagliato. I montanti del DOGE 80 sono più larghi (80mm vs 65mm): innesti, crocere e innesti plastificati non si infilano sui profili sbagliati.
Base completa D800 — cosa include e quando ordinare i singoli componenti
La base D800 è il componente più costoso del DOGE 80. Include quattro elementi che si possono anche ordinare separatamente se solo uno è danneggiato — non è necessario acquistare la base intera per sostituire una sola traversa.
Componenti della base D800 — ordinabili separatamente
D804 Testata standard Con ruote Ø200mm e livellatori scorrevoli — senza livella integrata
D805 Testata con livella integrata Con reintegro quota e livella a bolla incorporata — per la verticalità
D811 Traversa di base In fusione di alluminio · collegamento longitudinale della base
D812-B Traversa laterale di base In fusione di alluminio · collegamento laterale della base
RU-034 Ruota Ø200mm con freno Nucleo nylon, bordo neoprene antitacca, doppio freno di stazionamento
FU-045 Base portaruota Blocco portaruota in alluminio fuso — separato dalla testata
I 4 piani del DOGE 80 — ruolo e quando ordinare ciascuno
Il DOGE 80 ha quattro piani distinti con ruoli normativi diversi. Ordinarli invertiti — in particolare D817 al posto di D806 — invalida la conformità normativa sul piano di sosta.

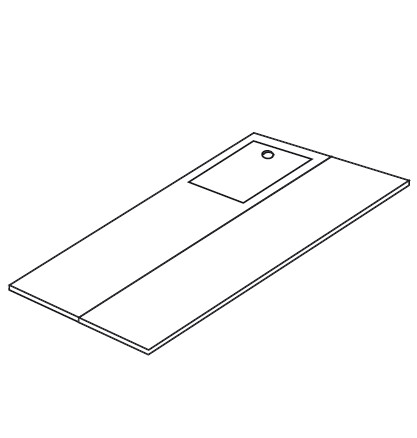

D806 Piano doppio c/botola + fermapiede
Piano di sosta di lavoro — obbligatorio in ogni configurazione. Include fermapiede perimetrale. Portata 200 kg/m².
D817 Piano doppio c/botola senza fermapiede
Solo piani di passaggio — senza fermapiede. Non usare come piano di sosta. Richiede D803 (kit protezione) in versione EN1004.
D815 Piano 1/2 con botola
Mezzo piano con botola — per configurazioni specifiche o sostituzione parziale del piano completo se solo una metà è danneggiata.
D816 Piano 1/2 senza botola
Mezzo piano fisso senza botola — lato fisso del piano completo. Da ordinare quando solo il pannello fisso è rotto.
Tutti i ricambi DOGE 80 — codici e descrizioni
| Codice | Componente | Note operative |
|---|---|---|
| D800 | Base completa
|
Ordinare singoli componenti se solo uno è danneggiato |
| D801 | Alzata 1500mm (5 gradini)
|
Unico tipo di alzata del DOGE 80 — tutte le config usano D801 |
| D802 | Conf. 4 livellatori DOGE 80
|
Ordinare se la superficie presenta dislivelli |
| D803 | Kit di protezione per piano
|
Obbligatorio su ogni piano in versione EN1004 |
| D804 | Testata di base standard
|
Se la tua testata non ha livella a bolla |
| D805 | Testata di base con livella integrata
|
Se la tua testata ha la livella a bolla incorporata |
| D806 | Piano lavoro doppio c/botola + fermapiede
|
Piano di sosta obbligatorio — 1 per struttura |
| D807 | Spalla singola 1500mm (5 gradini)
|
Se solo la spalla è danneggiata — senza comprare D801 intero |

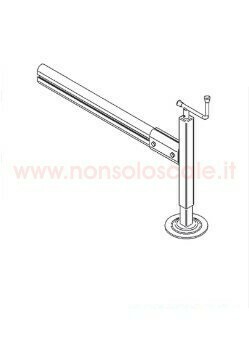

| D809 | Conf. 4 stabilizzatori MAXI DOGE 80
|
Morsetto specifico D828 — non usare D672 del DOGE 65 |
| D811 | Traversa di base
|
2 pezzi nella base D800 |

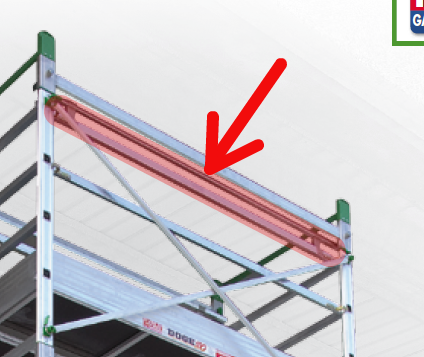

| D812 | Traversa laterale per alzata | 2 pezzi per ogni alzata D801 |
| D812-B | Traversa laterale di base | 2 pezzi nella base D800 |

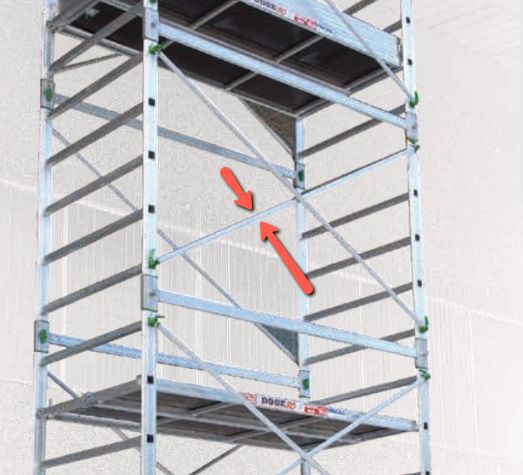

| D814 | Saetta per alzata 1500mm
|
4 saette per ogni alzata D801 |
| D815 | Piano 1/2 con botola | Mezzo piano con botola — sostituzione parziale |
| D816 | Piano 1/2 senza botola | Mezzo piano fisso — sostituzione parziale |
| D817 | Piano doppio c/botola senza fermapiede
|
Sempre con D803 nella versione EN1004 |
| D818 | Protezione laterale terminale
|
Presente in tutte le configurazioni |

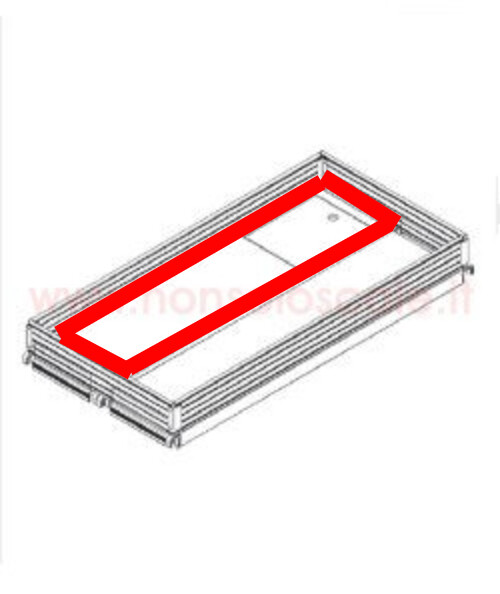

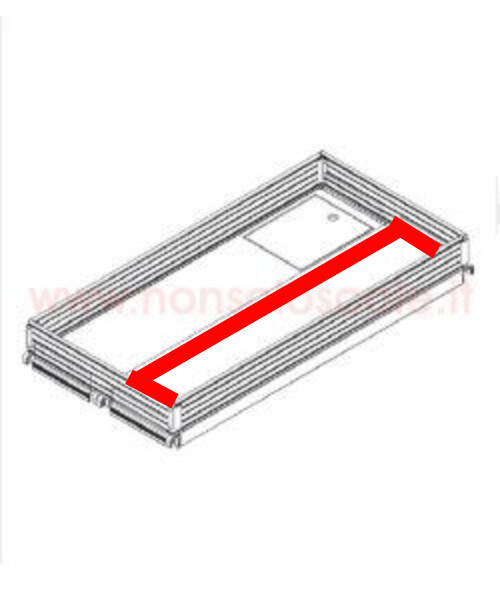

| D819 | Cornice perimetrale fermapiede
|
Se solo la cornice fermapiede è danneggiata |
| D826 | Ringhiera semplice | — |
| D827 | Ringhiera con sopralzo | — |
| D828 | Morsetto fissaggio stabilizzatori DOGE 80
|
Ricambio morsetto singolo per D809 |
| RU-034 | Ruota Ø200mm con freno — singola
|
Ruota singola di ricambio |
| FU-045 | Base portaruota in alluminio fuso | Supporto ruota separato dalla testata |
| PL-320 | Innesto plastificato da 80mm
|
Verificare prima di sostituire le saette D814 |
DOGE 80 — caratteristiche costruttive che non si trovano altrove
Il DOGE 80 è progettato per le altezze più elevate e i carichi più pesanti della gamma Facal. Quattro elementi tecnici lo distinguono da tutti gli altri trabattelli.
01 Traversini 40×40mm Sezione quadra maggiorata 40×40mm — vs 30×30mm del DOGE 65. Collegano le spalle senza rinforzi aggiuntivi grazie alla sezione più ampia Solo DOGE 80
02 Piano Eurodeck FSC 100×201cm certificato FSC (gestione sostenibile foreste) — piano più ampio e certificato ecologicamente. Il DOGE 65 usa piano melaminico senza certificazione FSC FSC certificato
03 Ruote Ø200mm Diametro 200mm (vs 150mm del DOGE 65) con doppio freno di stazionamento — stabilità superiore su superfici industriali e pavimenti sconnessi Doppio freno
04 Un solo tipo di alzata Solo D801 (1500mm, 5 gradini) — più semplice da gestire come ricambio rispetto al DOGE 65 che ha due alzate diverse. Una sola altezza da ricordare per i riordini Solo D801
Domande frequenti sui ricambi del DOGE 80
No — nessun componente strutturale è intercambiabile. Il DOGE 80 usa montanti 25×80mm, il DOGE 65 usa 25×65mm: già questa differenza rende impossibile l'interscambio di innesti, crocere e traversine. Le spalle sono più larghe (109cm vs ~76cm), le ruote più grandi (Ø200 vs Ø150), il piano più grande (100×201cm vs 76,5×153cm). Anche le alzate sono diverse: il DOGE 80 ha solo D801 (1500mm), il DOGE 65 ha D651 (1800mm) e D652 (1200mm). I codici D8xx del DOGE 80 non corrispondono ad alcun componente del DOGE 65.

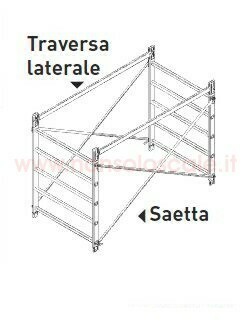

Solo un tipo: la D801 da 1500mm con 5 gradini (spalle 1090×1500mm, 2 traverse laterali, 4 saette da 2140mm). Tutte le configurazioni del DOGE 80, dalla più bassa alla più alta, si ottengono aggiungendo alzate D801 sulla base D800. Questo semplifica il magazzino ricambi rispetto al DOGE 65 che richiede due alzate diverse (1800mm e 1200mm). Se una spalla singola dell'alzata è danneggiata, si ordina il D807 senza comprare l'alzata completa.
Prima della saetta, controlla l'innesto plastificato PL-320 — il componente in plastica che riceve l'aggancio della saetta e trattiene la molla di blocco. Il PL-320 è l'equivalente del PL-306L del DOGE 65 ma dimensionato per il montante da 80mm. Se il PL-320 è consumato, deformato o rotto, la molla non scatta correttamente anche con una saetta nuova. Sostituire prima il PL-320 (molto meno costoso della saetta D814) e verificare se il problema è risolto.
La D805 ha una livella a bolla incorporata nel corpo della testata, visibile ispezionando il gruppo portaruota. La D804 non ha livella. La base completa D800 include una D804 e una D805 — una per lato. Se devi sostituire una sola testata, identifica quale lato ha la livella (D805) e quale no (D804). Entrambe includono le ruote Ø200mm con doppio freno.
No. Il DOGE 80 usa il proprio set di stabilizzatori D809 (MAXI specifici DOGE 80) con morsetto di fissaggio D828 — entrambi esclusivi del DOGE 80. Non sono intercambiabili né con i D660/D661/D662 del DOGE 65 né con quelli dell'Alumito. La base più larga del DOGE 80 (122×218cm vs 94×170cm del DOGE 65) richiede stabilizzatori proporzionati alle dimensioni maggiori.
Sì. Se solo una spalla dell'alzata è deformata ma le traverse e le saette sono integre, si ordina la sola spalla D807 (1500mm, 5 gradini, 1090×1500mm) senza comprare l'alzata completa D801. Analogamente, se è solo la saetta a essere rotta, si ordina solo D814. Se è la traversa laterale, D812. Smontare e rimontare un singolo componente richiede un po' più di attenzione, ma evita di sostituire componenti ancora integri.
Almeno 2 operatori, come indicato nel manuale — identico al DOGE 65. Data la massa maggiore (base sola ~64 kg, ogni alzata D801 22,7 kg), il montaggio da soli non è sicuro. I tempi di montaggio variano da 6 minuti per la configurazione base (DG8/1) fino a 38 minuti per la configurazione massima.
Qual è il tuo DOGE 80? Dicci il codice DG8/xCIT o DG8/xCEN22 e il componente da sostituire — identifichiamo il ricambio corretto in pochi minuti.
Affina per
Filtri
Filtri
ricambio
RUOTA diam. 200 mm con freno FACAL
€139,00
RUOTA diam. 200 mm con freno FACAL
Codice articolo RU-034
