RICAMBI MILLENIUM
Trabattello Millenium S Svelt · UNIEN1004.1.2 + D.Lgs. 81/08 · Alluminio Ø 42 mm
Ricambi e moduli
Ricambi e moduli
per il tuo Millenium S
Componenti originali Svelt con prefisso TMILL / AMILL per il trabattello in alluminio a moduli con agganci rapidi. EN1004.1.2 fino a 8,31 m senza ancoraggio obbligatorio. Base 1,70×1,30 m, ruote Ø 125 mm, altezza lavoro massima 10,13 m.
✔ Alluminio — no ruggine
✔ EN1004.1.2
✔ No ancoraggio ≤ 8,31 m
✔ Agganci rapidi
Come funziona il sistema modulare del Millenium S?
Il Millenium S non ha "pezzi" nel senso tradizionale: ha moduli. Ogni modulo è un pacco autonomo identificato da una lettera — acquisti la lettera e ricevi tutto ciò che serve per quel livello della struttura. Questo è il principio che distingue il Millenium S da tutti i trabattelli in acciaio Svelt. Quando ordini un ricambio, devi capire in quale posizione della struttura si trova il componente danneggiato — non il nome del singolo pezzo.
Le configurazioni si costruiscono combinando i moduli. Per esempio: A+B = 1,95 m · A+D3+B = 2,85 m · A+B+E = 5,31 m · A+B+C+C+Z = 8,01 m.
A

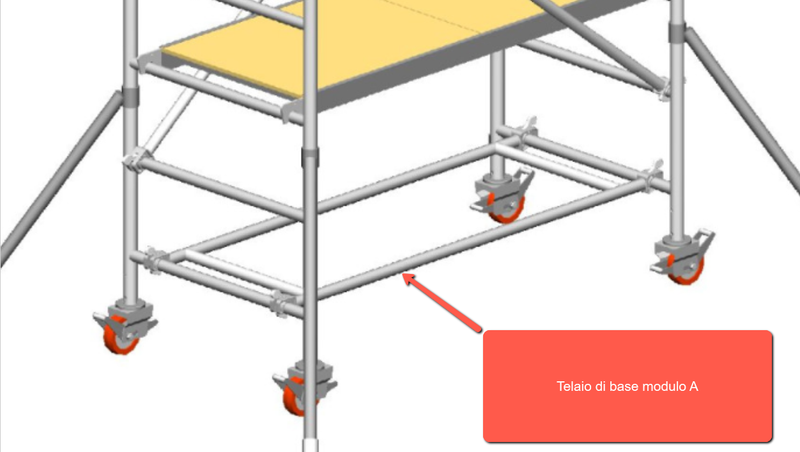

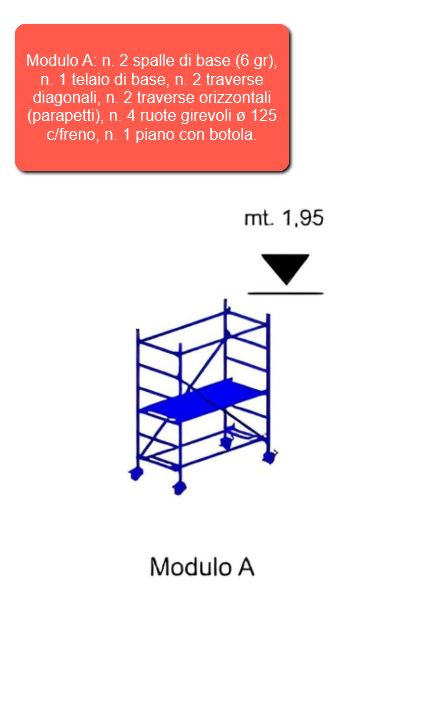

Modulo A — Base TMILLS10 · spalla 6GR: TMILL015R · telaio: TMILLS13

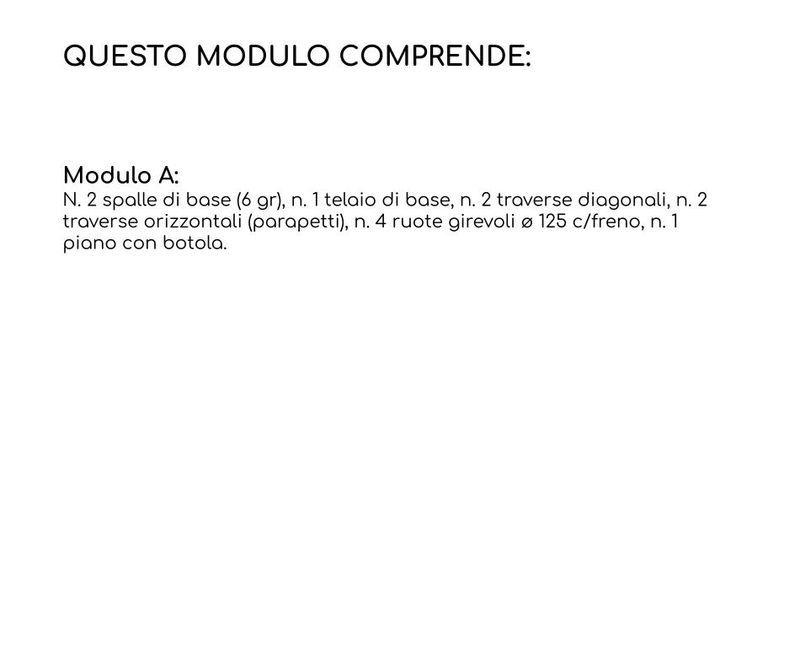

Presente in ogni configurazione. Contiene: 2 spalle di base 6 gradini (6GR), telaio di base, 2 traverse diagonali, 2 traverse orizzontali (parapetti), 4 ruote girevoli Ø 125 mm c/freno, piano di lavoro con botola. Il modulo A può essere usato anche zoppo su scale. + Modulo S1 obbligatorio per EN1004
B

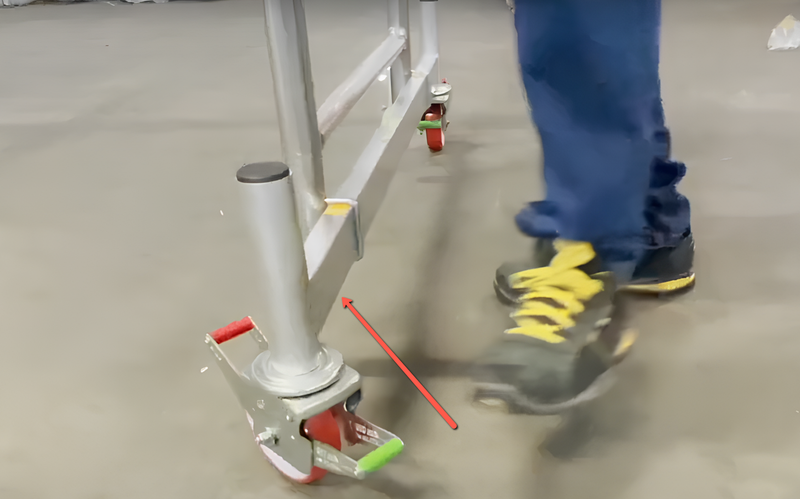

Modulo B — Terminale TMILLS20B · spalla 5GR: TMILL043R · elem. base: TMILL012

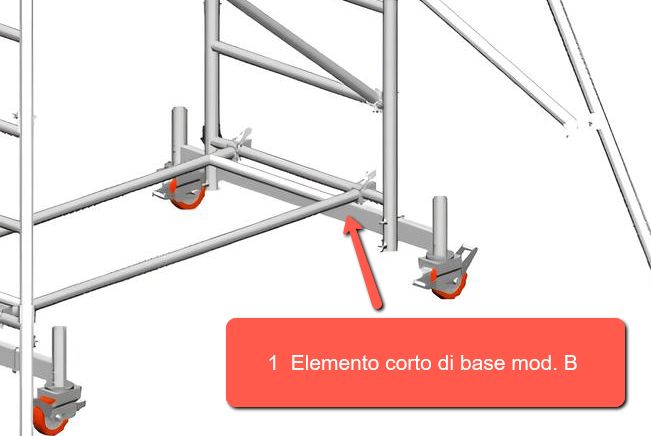

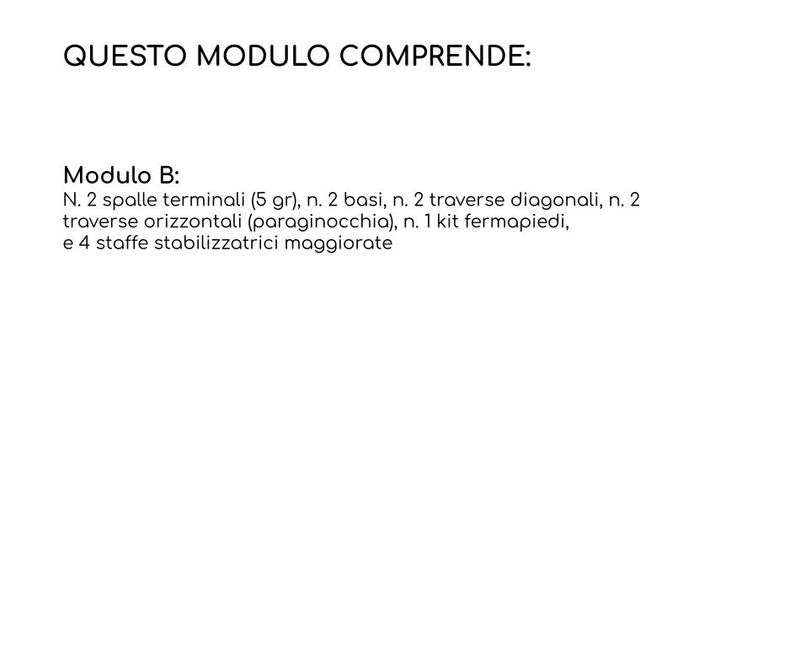

Presente in ogni configurazione — chiude la struttura in cima. Contiene: 2 spalle terminali 5 gradini (5GR), 2 elementi di base di appoggio, 2 diagonali, 2 traversi orizzontali (paraginocchia), kit fermapiedi, 4 staffe stabilizzatrici maggiorate. Staffe: TMILL033 singola · Fermapiedi: 597/B · 597/BS
C

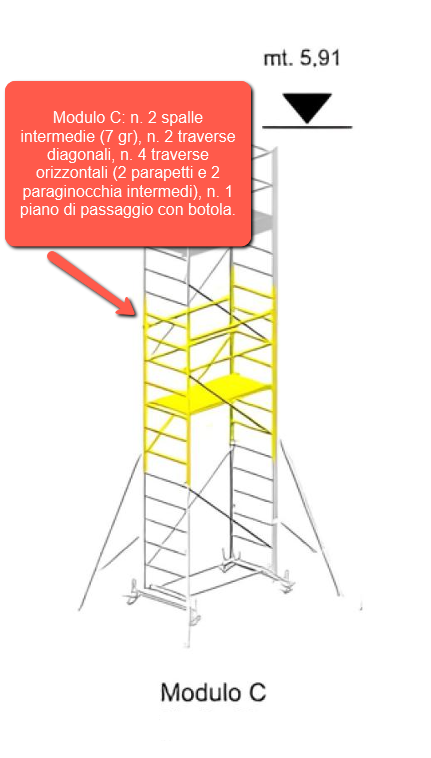

Modulo C — Sopraelevazione alta (7GR) TMILLS30C · spalla 7GR: TMILL019R · piano: TMILLSPL

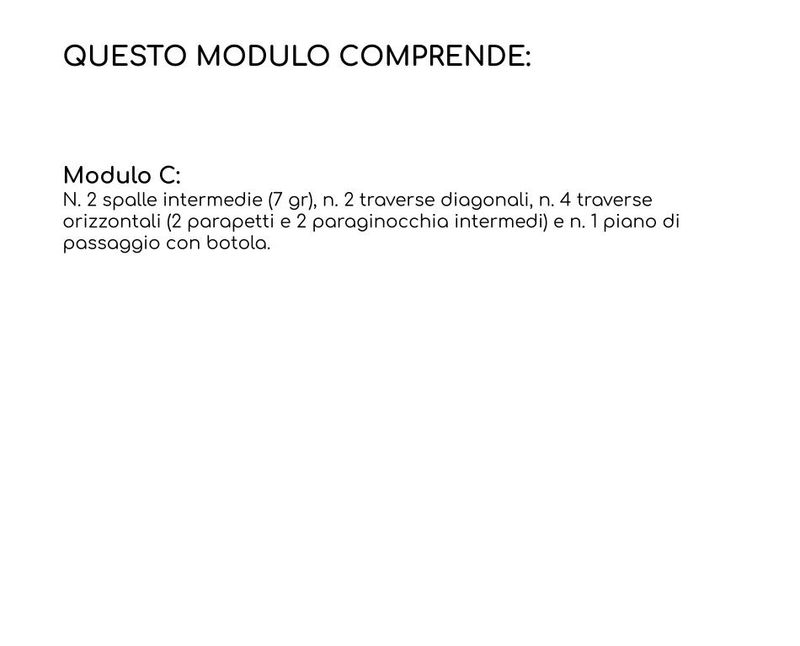

Sopraelevazione intermedia con le spalle più alte. Contiene: 2 spalle intermedie 7 gradini (7GR), 2 diagonali, 4 traversi orizzontali (2 parapetti + 2 paraginocchia), piano di passaggio con botola. Si usa per configurazioni alte — da 6,21 m in su. Diagonale singola: TMILLS16 · Parapetto: TMILL035
D

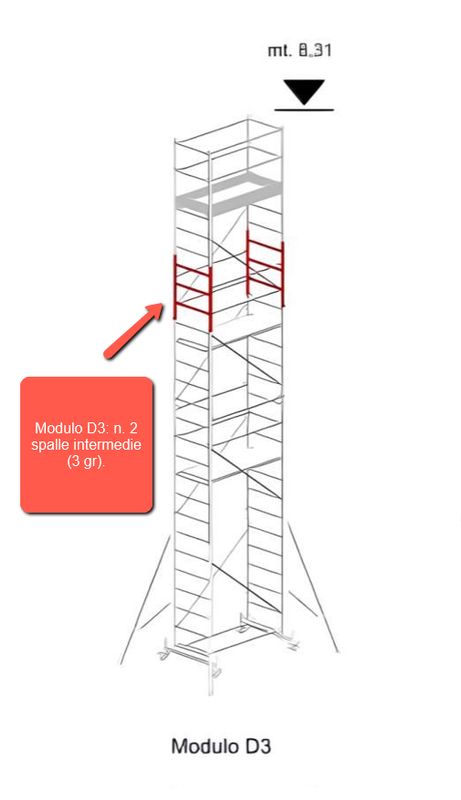

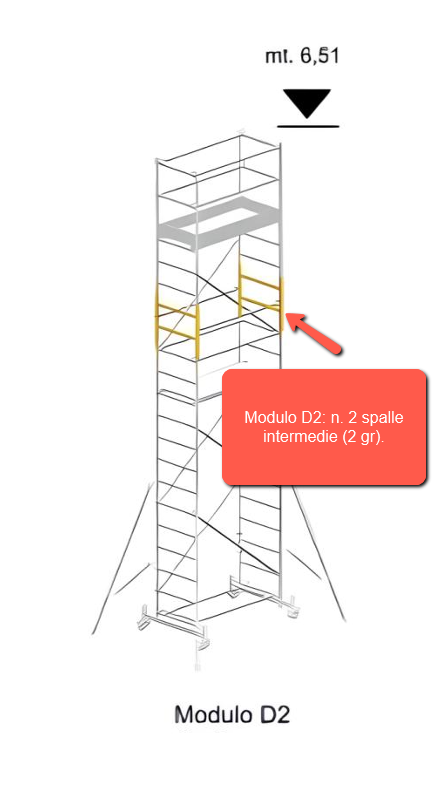

Modulo D2 / D3 — Sopraelevazione corta D2: TMILLS60D2 · D3: TMILLS60D3 · spalla 2GR: TMILL042R · 3GR: TMILL029R
Sopraelevazioni intermedie corte per raggiungere altezze precise. D2 (2 spalle 2GR) aggiunge circa 0,60 m. D3 (2 spalle 3GR) aggiunge circa 0,90 m. Si inseriscono tra Modulo A e Modulo B per configurazioni intermedie (es. 2,55 m, 2,85 m). Non contengono piano — portano solo altezza. Diagonale: TMILLS16
E

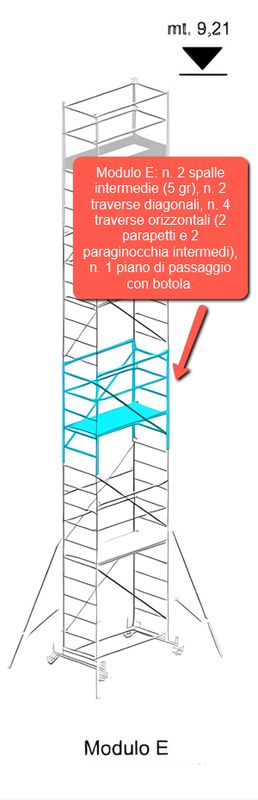

Modulo E — Sopraelevazione media TMILLS70E

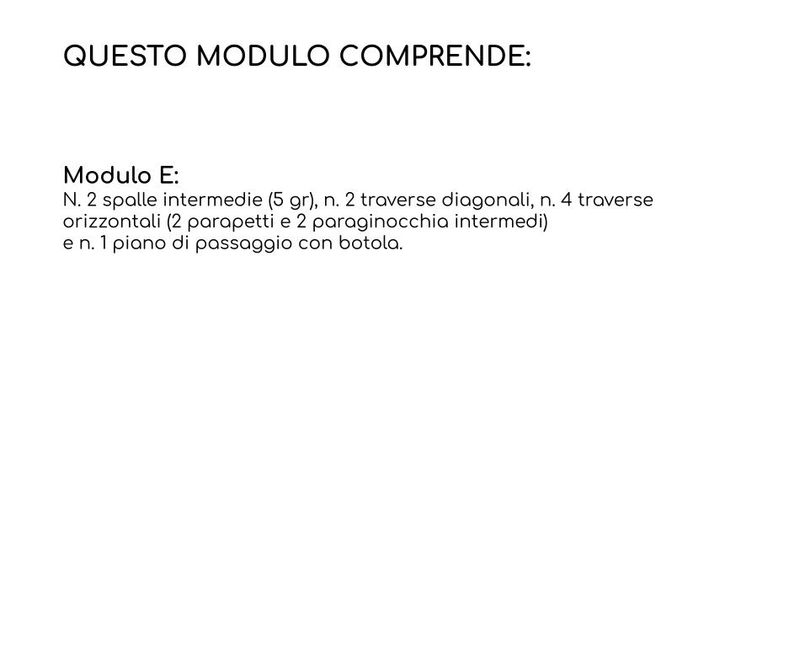

Modulo di sopraelevazione media (altezza intermedia tra D e C). Permette configurazioni come A+B+E = 5,31 m. Contiene spalle, diagonali e traversi per quel livello della struttura. Parapetti agg.: TMILLSPA · Paraginocchia agg.: TMILLSPB
P

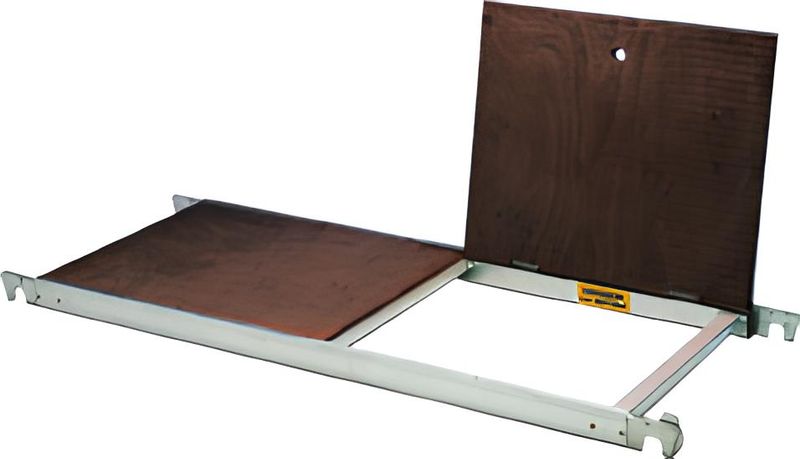

Modulo P — Piano di lavoro aggiuntivo TMILLSPL · Fermapiedi: 597/BS
Piano di lavoro con botola (senza fermapiedi) da aggiungere a una sopraelevazione. EN1004: su piani di solo transito i fermapiedi sono opzionali — se ci si lavora, aggiungere il Modulo F. D.Lgs.81: fermapiedi obbligatori su tutti i piani, sempre. Modulo F (fermapiedi): 597/B
S

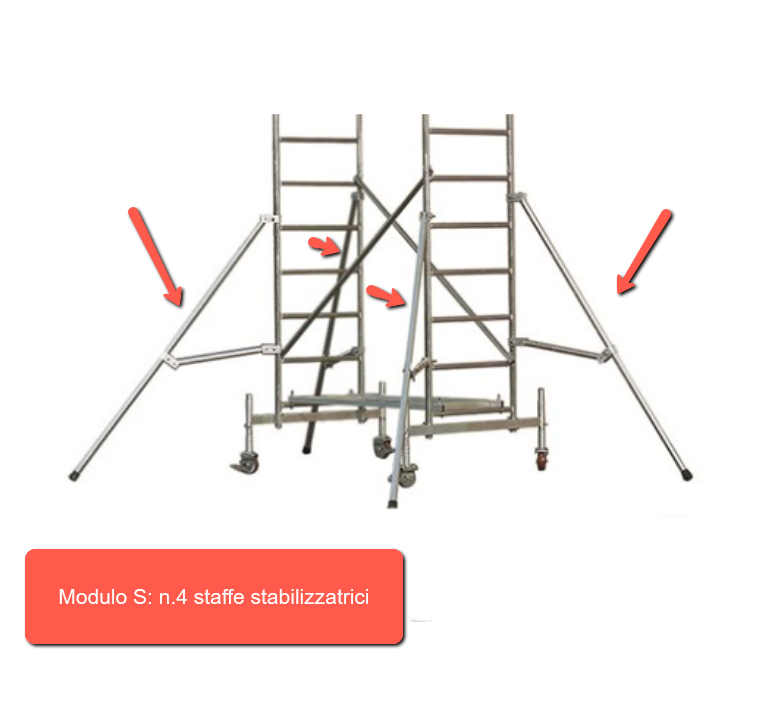

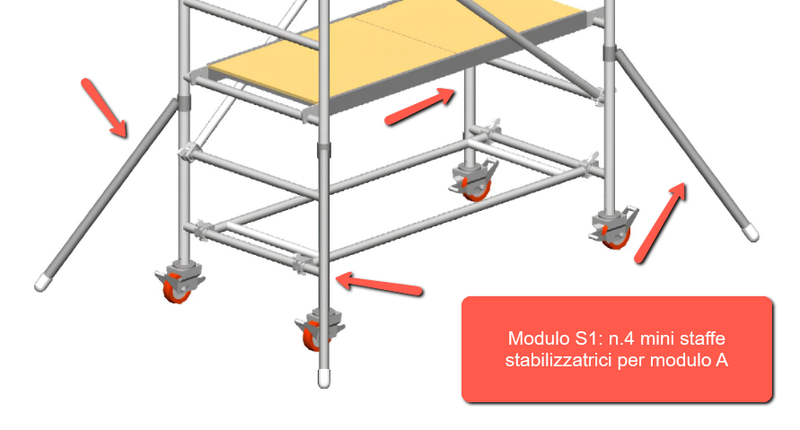

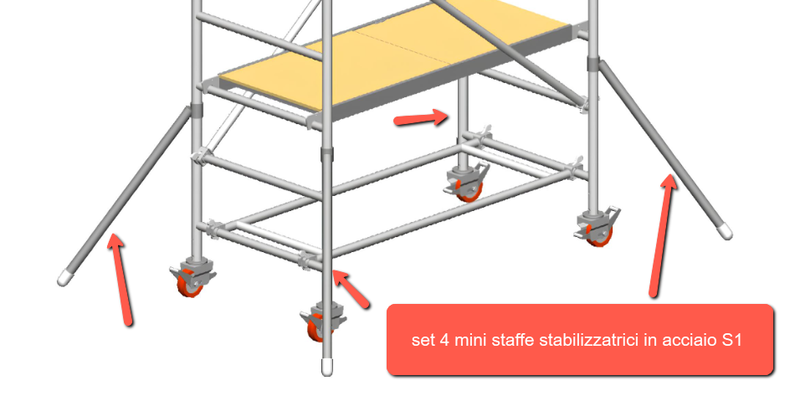

Modulo S / S1 — Staffe stabilizzatrici S completo: TMILLS0PS · S1 (4 mini-staffe EN1004): TMILL049 / 51133
Modulo S = 4 staffe stabilizzatrici grandi per configurazioni alte (incluse nel Modulo B). Modulo S1 = 4 mini-staffe per il Modulo A base, obbligatorie per la conformità EN1004.1.2. Senza S1, la struttura non è conforme alla norma europea anche se il resto dei moduli è corretto. Mini-staffa singola: TMILL048. Prolunga staffa: TMILL034 · Staffa singola: TMILL033
Z

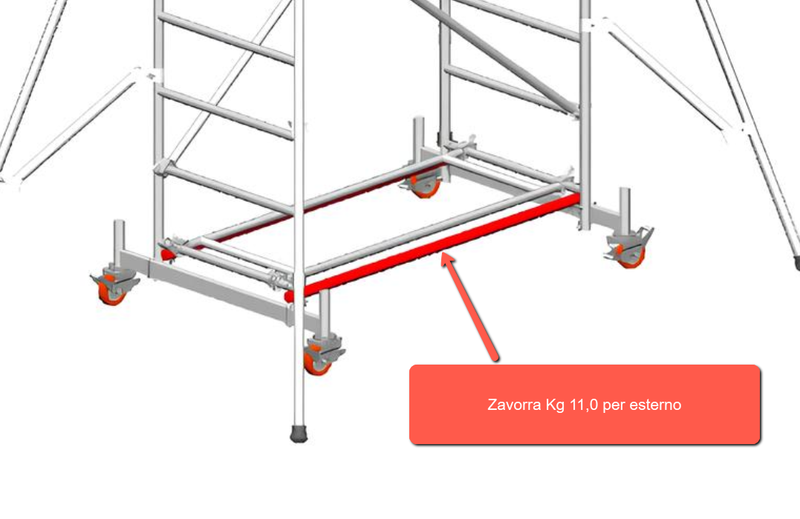

Modulo Z — Zavorre per uso esterno TMILLS0Z · Zavorra singola: TMILL038
Obbligatorio per configurazioni con altezza struttura > 7,41 m usate all'esterno. Contiene 4 zavorre che aumentano la stabilità contro il vento. Per uso interno o per altezze inferiori a 7,41 m non sono necessarie. Nelle configurazioni EN1004 da 8,01 m in su in esterno, il Modulo Z è già incluso nella dotazione. Kit 4 zavorre: TMILLS0Z · Singola: TMILL038

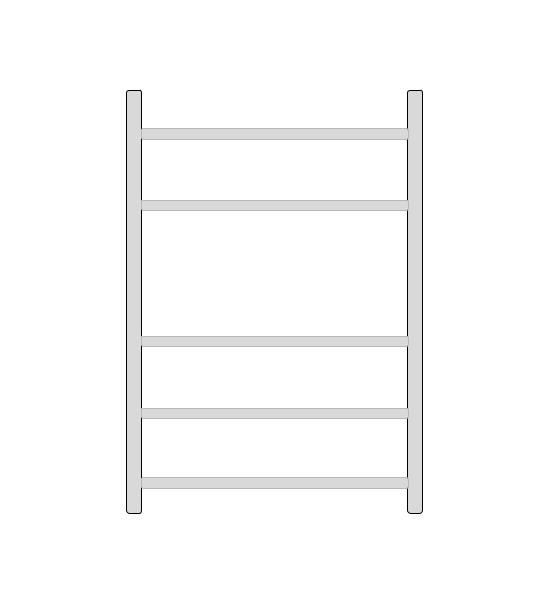

Le spalle del Millenium S: capire i gradini (GR) per ordinare quella giusta
Sul Millenium S la spalla non si chiama "spalla" ma "spalla NxGR" dove N è il numero di gradini. La lunghezza della spalla è proporzionale ai gradini: più gradini, più alta la spalla, più alto il modulo che compone. Ordinare la spalla sbagliata per gradini significa ricevere un pezzo che non si inserisce correttamente nella struttura.

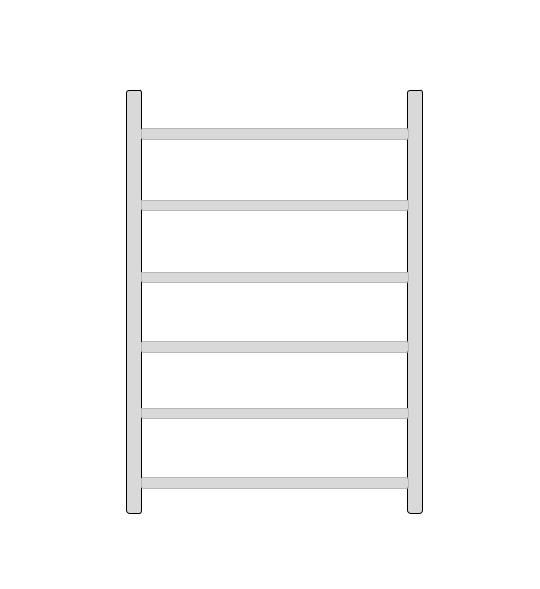

6GR Spalla di base TMILL015R Modulo A — base di ogni Millenium S
5GR Spalla terminale TMILL043R Modulo B — chiude la struttura in cima

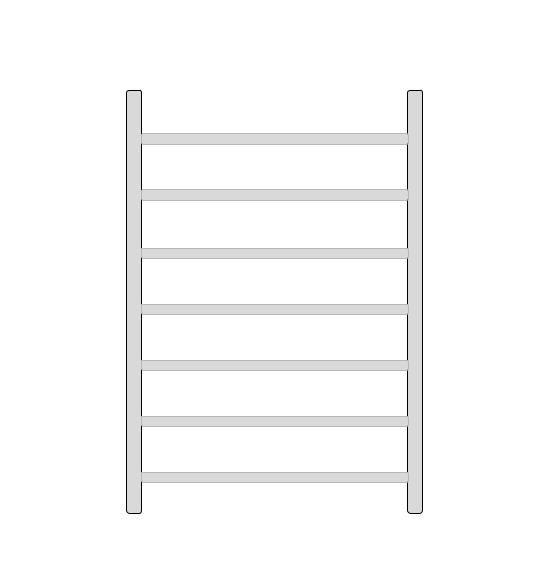

7GR Spalla intermedia alta TMILL019R Modulo C — per configurazioni da 6,21 m in su

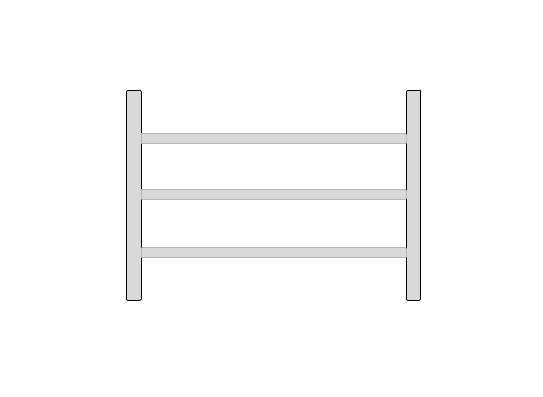

3GR Spalla intermedia TMILL029R Modulo D3 — sopraelevazione 0,90 m

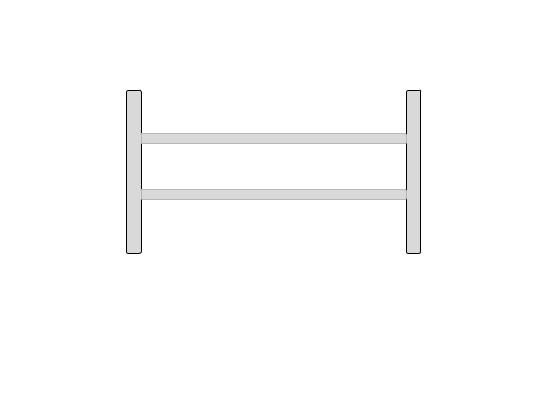

2GR Spalla corta TMILL042R Modulo D2 — sopraelevazione 0,60 m
Come identificare la spalla da sostituire: conta i gradini sulla spalla danneggiata. 6 gradini = spalla di base (Mod A) · 5 gradini = spalla terminale (Mod B) · 7 gradini = spalla intermedia alta (Mod C) · 3 gradini = Mod D3 · 2 gradini = Mod D2. Se non riesci a contare, inviaci una foto: la identifichiamo in un minuto.
Il vantaggio EN1004: niente ancoraggio obbligatorio fino a 8,31 m
La norma applicabile cambia le regole operative in modo radicale. Conoscere la differenza ti permette di usare il trabattello correttamente e di ordinare i ricambi giusti.
Millenium S EN1004.1.2 Fino a 8,31 m di altezza struttura Ancoraggio: non obbligatorio — liberta di spostamento senza vincoli a parete Fermapiedi piani di transito: opzionali se il piano non è usato per lavorare DPI anticaduta: non obbligatorio durante l'uso Modulo S1 (mini-staffe): obbligatorio per conformità EN1004 Modulo Z (zavorre): obbligatorio in esterno oltre 7,41 m
Millenium S D.Lgs. 81/2008 Da 8,61 m in su (e versioni alte) Ancoraggio: obbligatorio da 3,81 m di altezza struttura Fermapiedi: obbligatori su tutti i piani senza eccezioni DPI anticaduta: obbligatorio oltre 5 m tra piani di lavoro Modulo S: staffe grandi incluse nel Modulo B Consigliato: piani di passaggio (Mod P+F) da 5,31 m in su

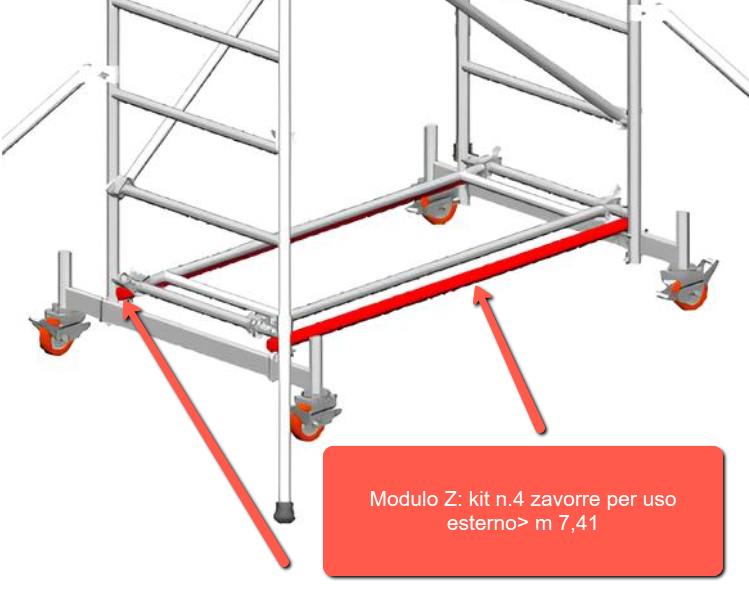

Quando servono le zavorre Modulo Z?
⚠ Modulo Z — Obbligatorio per uso esterno oltre 7,41 m
🌬️ Perché esistono le zavorre: a partire da 7,41 m di altezza struttura all'esterno, la superficie frontale del trabattello esposta al vento crea un momento ribaltante che le sole staffe non riescono a contrastare. Le 4 zavorre abbassano il baricentro e aumentano la resistenza laterale.
🏠 Uso interno: le zavorre non sono necessarie per uso interno, indipendentemente dall'altezza. Le strutture chiuse proteggono dal vento.
📦 Configurazioni da 8,01 m EN1004 in esterno: il Modulo Z (TMILLS0Z, 4 zavorre) è già incluso nella dotazione standard. Se le stai comprando come ricambio, il codice della singola zavorra è TMILL038.
Ricambi singoli — quando non serve il modulo intero
Se è danneggiato un solo componente e il resto del modulo è integro, puoi ordinare il pezzo singolo invece del modulo completo.
| Componente | Codice | Note |
|---|---|---|
| Spalla di base 6GR (Mod A) | TMILL015R | Sostituisce una spalla del Modulo A senza comprare A intero |
| Spalla terminale 5GR (Mod B) | TMILL043R | Solo se il Modulo B è integro tranne la spalla |
| Spalla intermedia 7GR (Mod C) | TMILL019R | Per configurazioni con Modulo C |
| Spalla 3GR (Mod D3) | TMILL029R | Sopraelevazione 0,90 m |
| Spalla 2GR (Mod D2) | TMILL042R | Sopraelevazione 0,60 m |

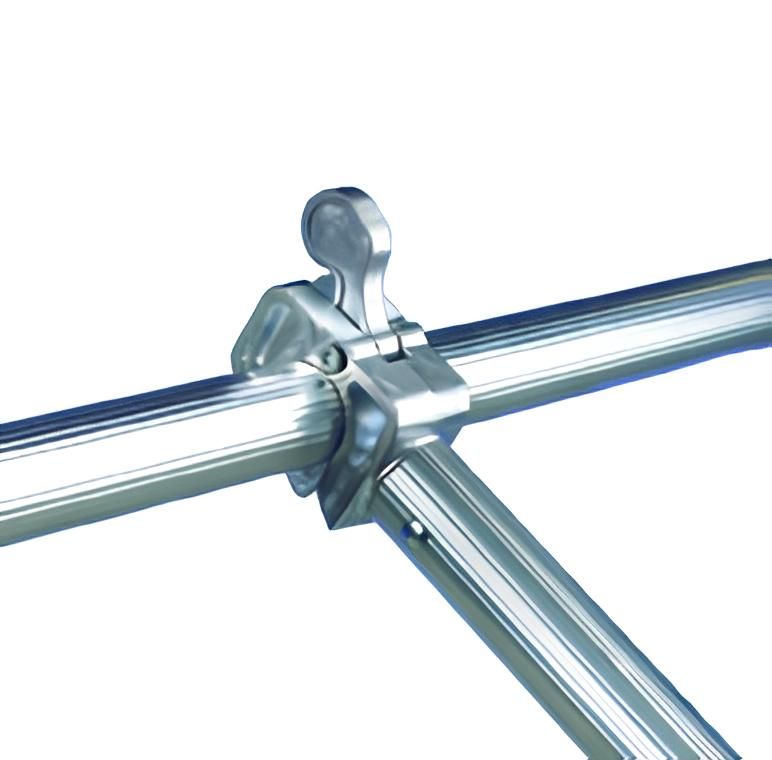

| Diagonale aggancio rapido S | TMILLS16 | Componente trasversale a croce — aggancio rapido |

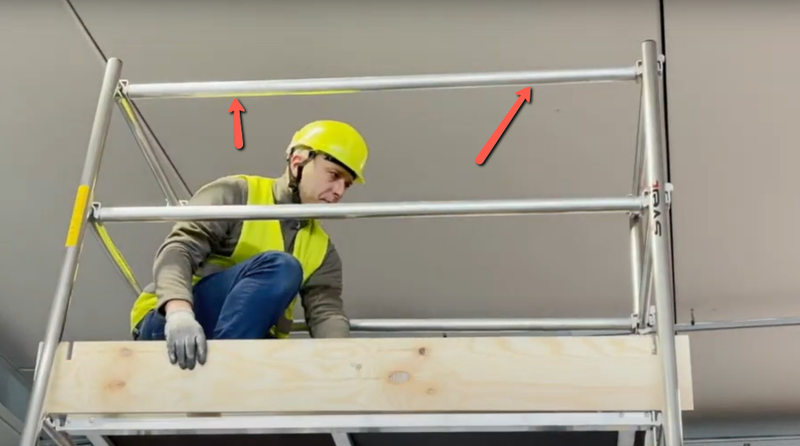

| Parapetto aggancio rapido S | TMILL035 | Traverso orizzontale di protezione laterale |

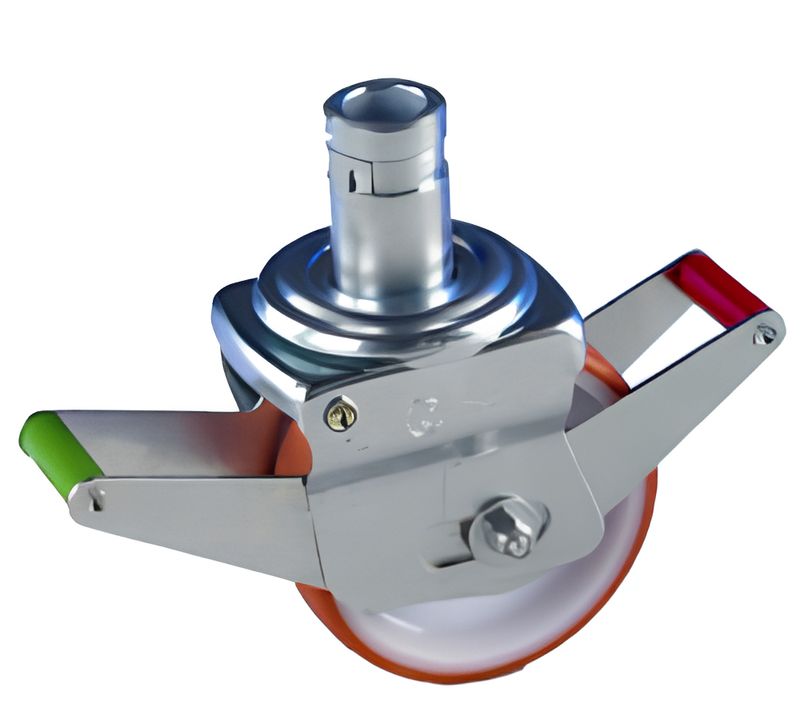

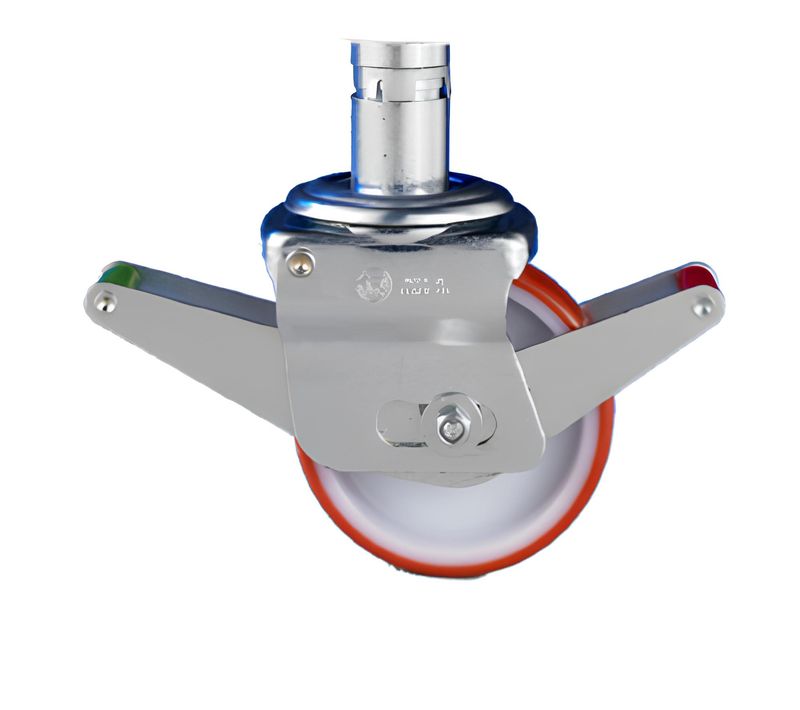

| Ruota Ø 125 mm con freno | AMILLRUOTA | Ruota singola di ricambio — freno a pedale |

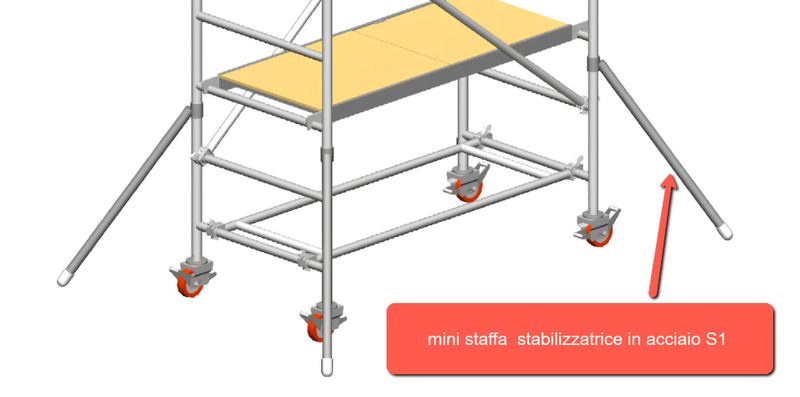

| Mini-staffa S1 singola | TMILL048 | Una delle 4 mini-staffe del Modulo S1 per EN1004 |

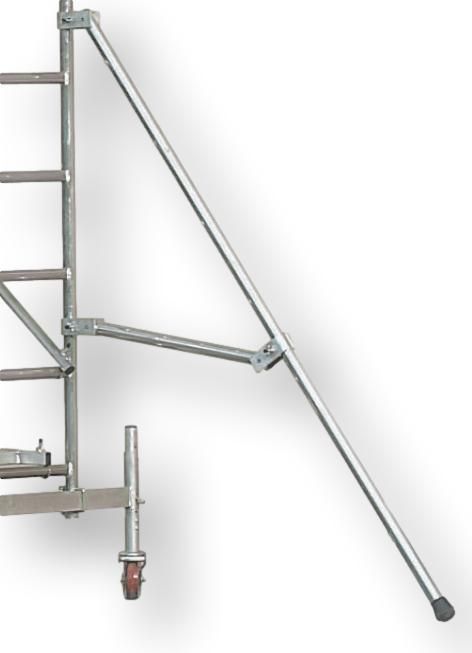

| Staffa stabilizzatrice singola | TMILL033 | Una delle 4 staffe del Modulo B |
| Prolunga per staffa | TMILL034 | Estende l'impronta della staffa per superfici irregolari |
| Zavorra singola | TMILL038 | Una delle 4 zavorre del Modulo Z (esterno > 7,41 m) |

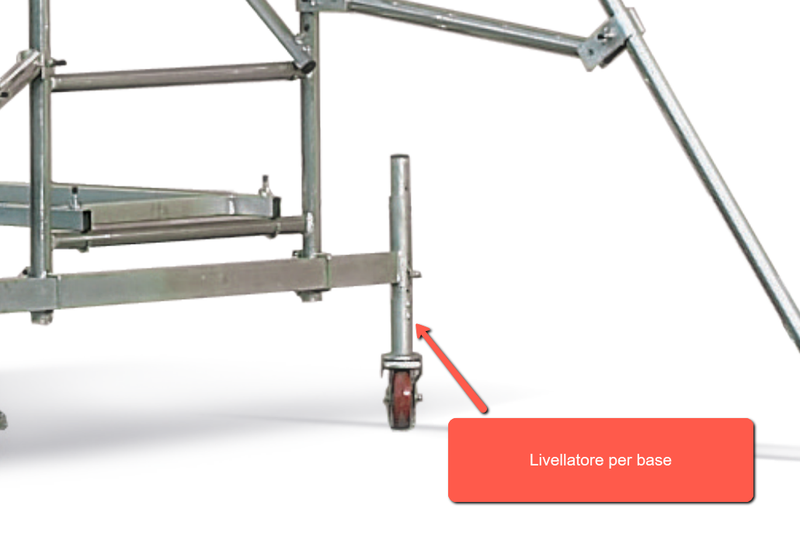

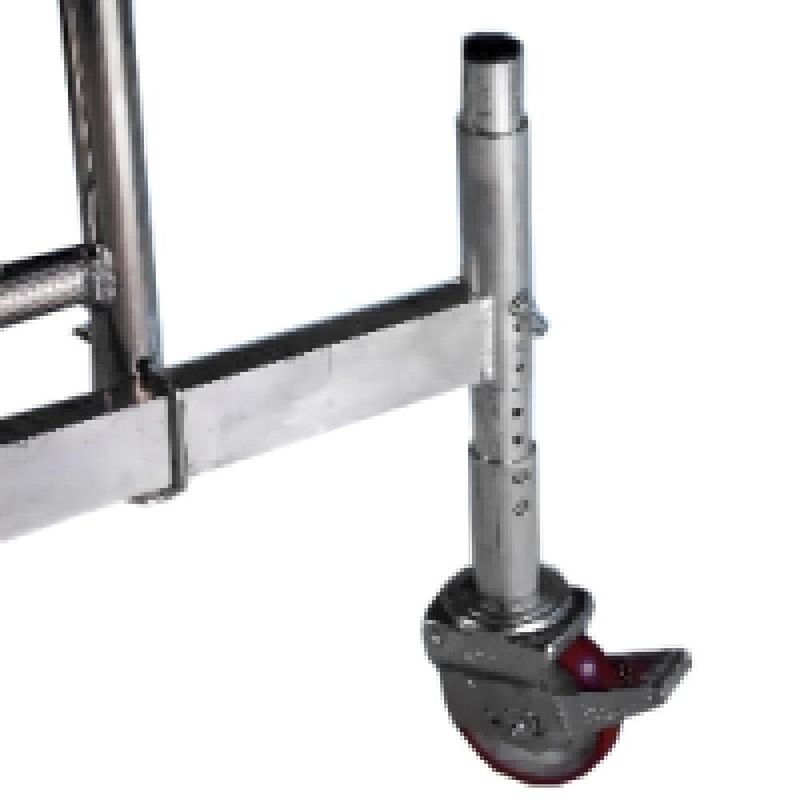

| Livellatore singolo | TMILL031 | Piedino livellatore per dislivelli — singolo pezzo |
| Set 4 livellatori | AMILSLIVELLATORI | Kit completo 4 piedini livellatori |

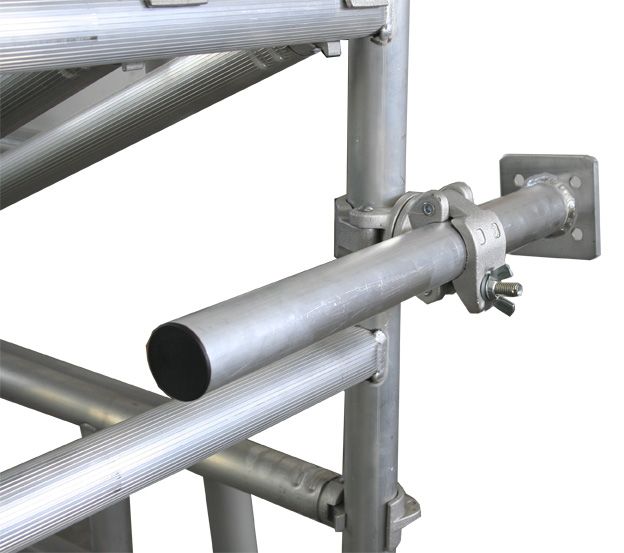

| Ancoraggio rapido regolabile | AMILLANCORAGGIO | Obbligatorio per uso D.Lgs.81 da 3,81 m in su |

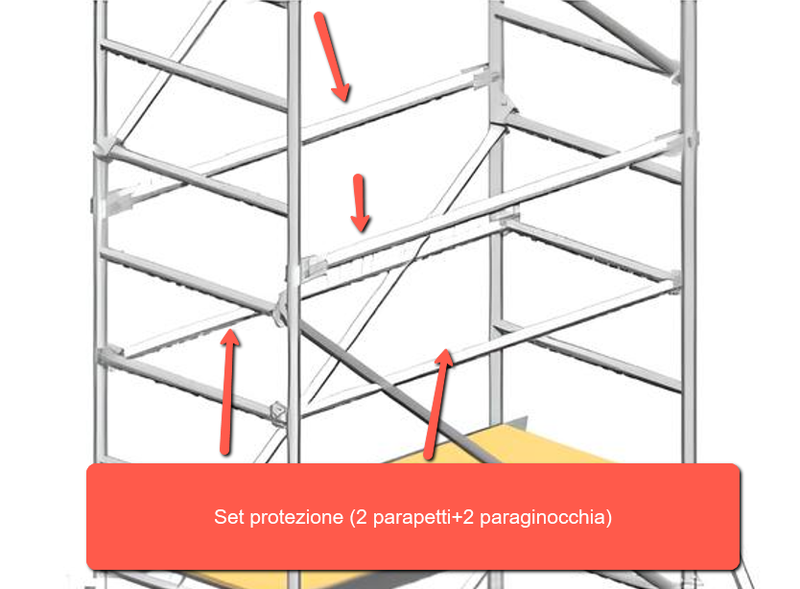

| Set protezione (2PA + 2PB) | TMILLS21 | 2 parapetti + 2 paraginocchia aggiuntivi in un unico kit |
Domande frequenti sui ricambi del Millenium S
Il Millenium S è costruito su moduli-lettera (A, B, C, D2, D3, E) ognuno dei quali contiene tutto il necessario per quel livello. Se la struttura ha subito un danno esteso (caduta, urto forte), conviene ordinare il modulo intero. Se è rotto un solo componente — una spalla, una diagonale, una ruota — ordina il pezzo singolo con il codice specifico. Per identificare il codice corretto, conta i gradini sulla spalla o descrivi il pezzo via WhatsApp con una foto.
Sì, ma con limiti precisi. Il Millenium S EN1004.1.2 non richiede ancoraggio obbligatorio fino a 8,31 m di altezza struttura (circa 9,31 m alla mano). Oltre quella soglia entra in vigore il D.Lgs.81/2008 con obbligo di ancoraggio. Condizione necessaria: il Modulo S1 (mini-staffe) deve essere montato correttamente sul Modulo A. Senza le mini-staffe S1 la struttura non è conforme EN1004 e quindi l'esenzione dall'ancoraggio non si applica.
Il Modulo Z (4 zavorre, codice TMILLS0Z) è obbligatorio per le configurazioni con altezza struttura superiore a 7,41 m usate all'esterno. Per uso esclusivamente interno — anche a piena altezza — le zavorre non servono. Nelle configurazioni EN1004 da 8,01 m in su il Modulo Z è già incluso nella dotazione standard. Se ti manca la singola zavorra come ricambio, il codice è TMILL038.
No. Il Millenium S è progettato per la salita direttamente dalle spalle, che hanno un interasse tra gradini di 30 cm. La norma EN1004.1.2 riconosce questo interasse come equivalente a una scaletta interna: non servono scalette aggiuntive come per i trabattelli in acciaio. Questo riduce il numero di componenti, alleggerisce la struttura e velocizza il montaggio. In configurazioni con più piani, la salita avviene passando dalla botola di ogni piano.

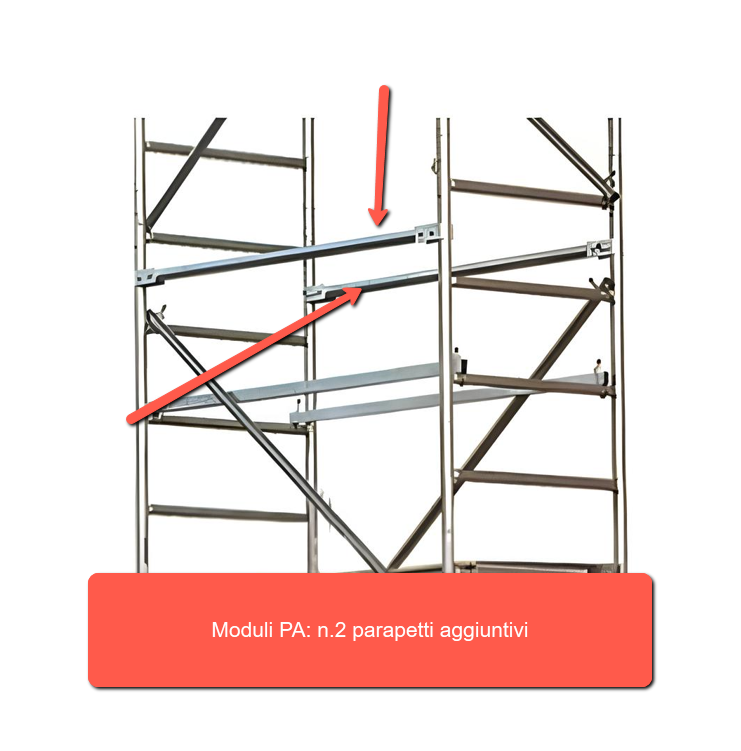

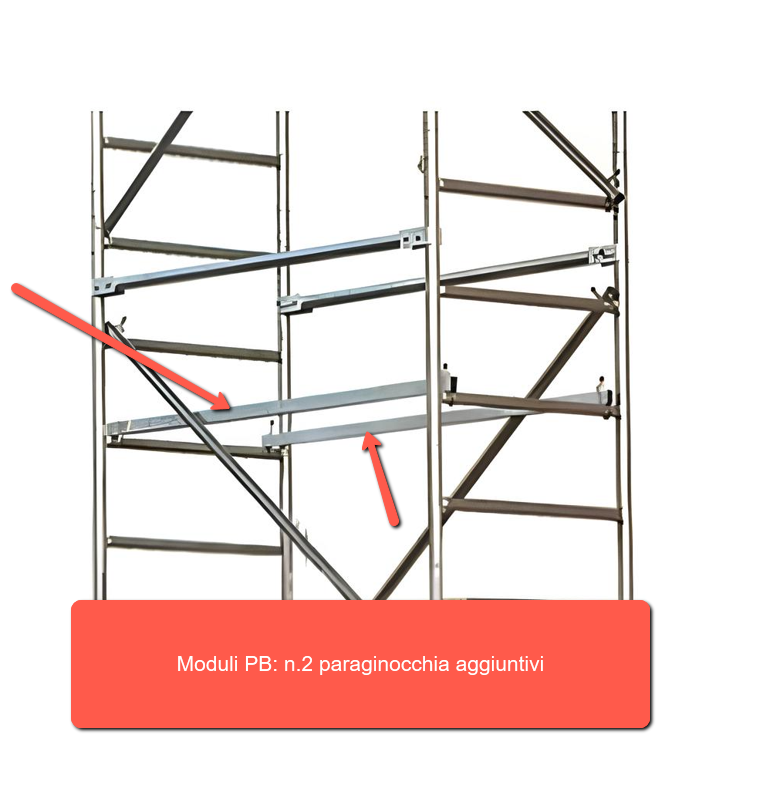

Entrambi aggiungono protezione laterale ma a quote diverse. Modulo PA (TMILLSPA) = 2 parapetti orizzontali, si montano ad altezza anca/petto per la protezione principale. Modulo PB (TMILLSPB) = 2 paraginocchia, si montano sotto i parapetti a protezione della quota ginocchio. Insieme formano il set protezione TMILLS21 (2PA + 2PB). Per il D.Lgs.81 da 5,31 m in su, si consiglia 1 PA + 1 PB per ogni piano intermedio aggiuntivo.
No. Il Millenium S e il Millenium tradizionale hanno sistemi di aggancio diversi: il Millenium S usa agganci rapidi, il Millenium usa agganci a vite. Le spalle, le diagonali e i traversi non sono intercambiabili tra le due versioni. Verifica sempre dal manuale o dall'etichetta del trabattello quale versione possiedi prima di ordinare un ricambio.

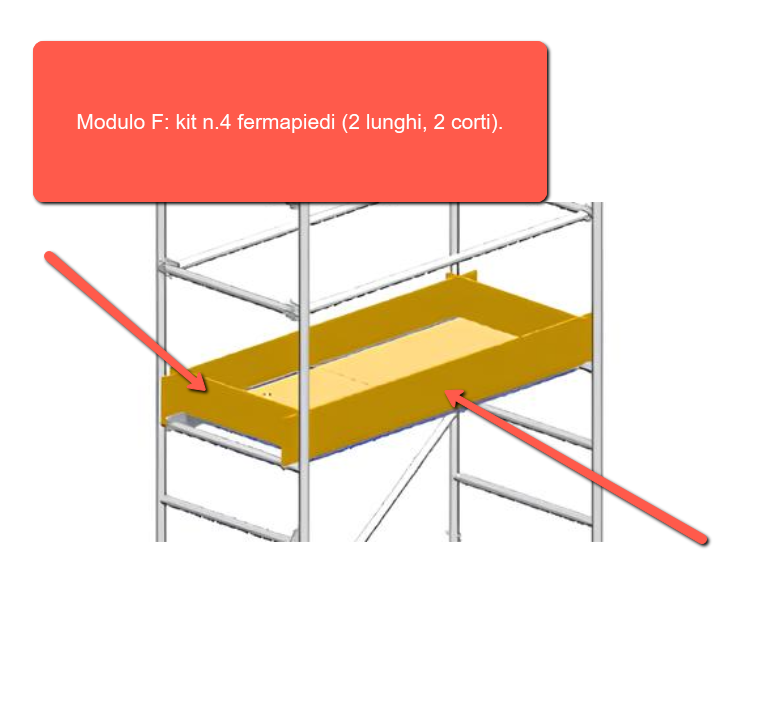

Dipende dall'uso del piano. Con EN1004: sui piani di solo passaggio i fermapiedi sono opzionali se non ci si lavora — basta il codice piano senza fermapiedi (Modulo P). Se si sosta sul piano per lavorare, il Modulo F (kit 4 fermapiedi, codice 597/B o 597/BS) diventa obbligatorio. Con D.Lgs.81/2008: i fermapiedi sono sempre obbligatori su tutti i piani senza eccezioni.
Non trovi il modulo? Inviaci la configurazione del tuo Millenium S (es. A+B+C) o una foto del componente danneggiato: identifichiamo il codice corretto in pochi minuti.
