Question 1

Il piano del P22 si può ordinare a metà o serve comprarlo intero?

Accepted Answer

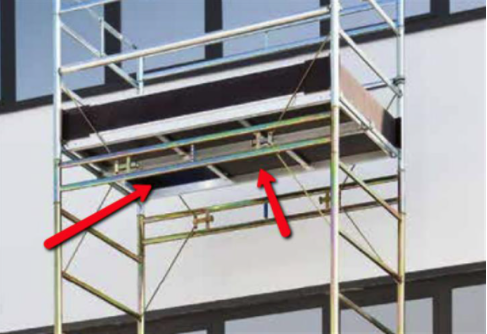

Il piano del P22 (1970×1060mm) è composto da due sezioni fisicamente separate: la sezione con botola (A33BOTO) e la sezione fissa senza botola (A33NOBOTO). Se solo una delle due sezioni è danneggiata, si può ordinare esclusivamente quella &mdash; senza dover comprare il piano completo A33A29PIANO. Il piano con botola (A33BOTO) è la parte più soggetta a usura perché viene aperta e chiusa ad ogni accesso al piano superiore. Il piano fisso (A33NOBOTO) si danneggia più raramente. Se entrambe le sezioni sono rotte, conviene ordinare direttamente il piano completo A33A29PIANO.

Question 2

Quali ricambi del P22 STP sono condivisi con il trabattello ZETA STP?

Accepted Answer

I ricambi con prefisso A33A29 sono condivisi tra P22 e ZETA STP: il piano di lavoro A33A29PIANO (alluminio+legno, 1970×1060mm), la ringhiera A33A29RING e i fermapiedi A33A29FERMA. Il codice A29 si riferisce alla serie ZETA, il codice A33 al P22 &mdash; quando un componente ha il prefisso A33A29 significa che è identico nei due modelli. Se possiedi sia un P22 che uno ZETA STP, questi tre ricambi sono intercambiabili tra i due trabattelli e puoi tenerne uno stock unico.

Question 3

Qual è la differenza tra il set finali A33SETFIN HD 1004 e l'elemento finale A33ELEM1F?

Accepted Answer

Sono due componenti con ruoli diversi nella sezione terminale del P22. Il set finali A33SETFIN (etichettato 'HD 1004' nel catalogo) è il sistema completo di protezione della sommità &mdash; include i correnti di protezione superiore e intermedio che formano il parapetto nella posizione più alta della struttura, conforme EN1004. L'elemento finale A33ELEM1F è invece la campata terminale corta da 1,00m &mdash; una campata più corta dell'elemento standard A33ELEM (che è da 2,00m). L'A33ELEM1F permette di raggiungere altezze intermedie non coperte dai multipli di 2,00m. Se il problema è alla protezione in sommità (parapetti), serve A33SETFIN. Se la campata terminale più corta è danneggiata, serve A33ELEM1F.

Question 4

Qual è la differenza tra il P22 STP e il P7 STP in termini di ricambi?

Accepted Answer

P22 e P7 sono entrambi trabattelli STP in acciaio zincato ma con struttura molto diversa &mdash; nessun componente è intercambiabile. Il P22 usa montanti Ø50mm, ruote Ø200mm e un piano da 1970×1060mm. Il P7 usa montanti Ø42mm, ruote Ø150mm e un piano da 1740×900mm. Il P22 è strutturalmente più grande: il solo laterale base pesa circa il doppio di quello del P7. Il sistema di aggancio è diverso: il P22 usa la traversa A33TRAVE con aggancio rapido; il P7 usa il sistema a nottolino con linguetta spinata. I codici del P22 iniziano con A33, quelli del P7 con N32P7 &mdash; ordinare il codice sbagliato produce un componente fisicamente incompatibile.

Question 5

Il P22 EN1004 richiede ancoraggio obbligatorio?

Accepted Answer

No. Il P22 nella versione EN1004 (codici A33P22HD) può essere usato senza ancoraggio fino a 12m di altezza struttura in ambienti interni e fino a 8m in ambienti esterni. La versione D.Lgs.81 ITA (codici A33P22ITA) richiede invece ancoraggio obbligatorio ogni 4 metri di altezza. La struttura fisica è identica tra le due versioni &mdash; cambiano le protezioni della sommità (set finali A33SETFIN per EN1004) e le regole operative in cantiere.

Question 6

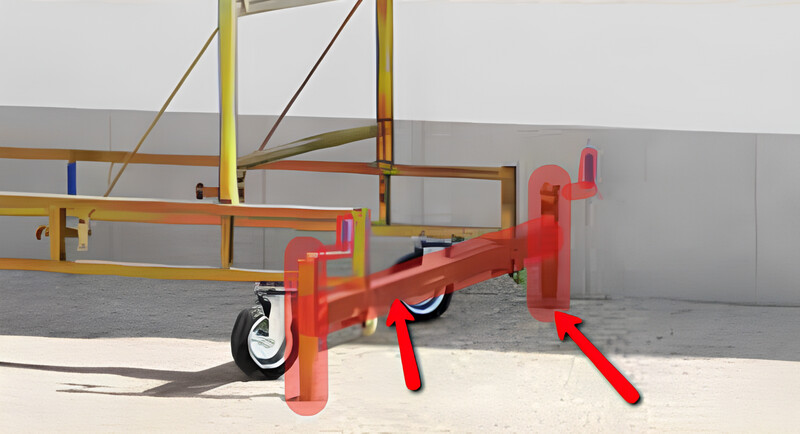

Cosa fa il livellatore A33STAB del P22?

Accepted Answer

Il livellatore A33STAB è il componente di stabilizzazione e livellamento del P22 &mdash; diverso sia dagli stabilizzatori del P7 (con nottolino) che dai set tiranti del ZETA (vite centrale). Nel P22, il livellatore si installa sui montanti della base e permette di compensare piccoli dislivelli del suolo mediante una vite di regolazione, portando il trabattello in posizione verticale anche su superfici non perfettamente piane. Va sostituito quando la vite non si regola più, la filettatura è usurata o il corpo è deformato dopo un urto. Una base non livellata non è conforme EN1004 anche se tutti gli altri componenti sono intatti.

Question 7

Il P22 ha una scala interna &mdash; è un ricambio separato?

Accepted Answer

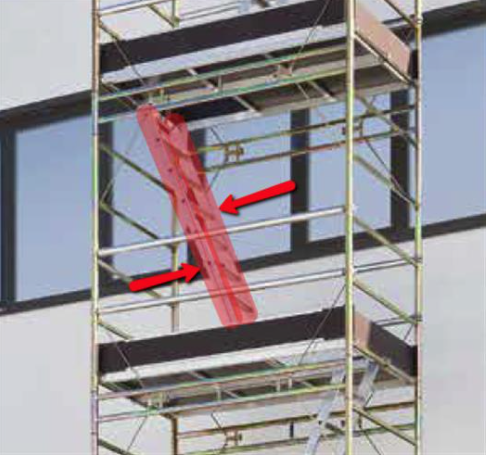

Sì. La scala interna del P22 nella versione EN1004 è un componente separato con proprio codice (A33P22SCA). Si monta all'interno della struttura per consentire la salita ai piani superiori attraverso le botole dei piani. Non è in dotazione standard nella versione D.Lgs.81 ITA, che prevede la salita esterna. Se la tua scala interna è danneggiata o mancante su una versione EN1004, deve essere sostituita &mdash; senza scala interna la conformità EN1004 non è garantita per le configurazioni che la richiedono.

Question 8

Quanti elementi (campate) ha ogni configurazione del P22?

Accepted Answer

Il P22 ha una base da 440mm e campate da 2000mm. Le configurazioni standard sono: 3,60m struttura (2 elementi), 5,60m (3 elementi), 7,60m (4 elementi), 9,60m (5 elementi), 11,60m (6 elementi), 13,60m (7 elementi). La formula è: altezza struttura = 440mm base + n × 2000mm campate. Ogni campata richiede anche 1 traversa A33TRAVE e 2 diagonali. Se un solo elemento è danneggiato, si ordina il solo A33ELEM senza dover sostituire l'intera struttura.

Codice	Componente	kg/pz	3,60m	5,60m	7,60m	9,60m	11,60m	13,60m
—	H piano (m)	—	2,60	4,60	6,60	8,60	10,60	12,60
—	H lavoro (m)	—	3,60	5,60	7,60	9,60	11,60	13,60
A33LATBA	Laterali base con ruote	~20	2	2	2	2	2	2
A33ELEM	Elemento (campata 2000mm)	~9	2	4	6	8	10	12
A33TRAVE	Traversa	~3	2	4	6	8	10	12
A33ELEM1F	Elem. finale 1,00m	~5	1*	1*	1*	1*	1*	1*
A33SETFIN	Set finali HD 1004 (EN1004)	—	1	1	1	1	1	1
A33A29PIANO	Piano completo (allum./legno)	~20	1	1	1	1	1	1
A33A29FERMA	Fermapiede	—	1	1	1	1	1	1
A33A29RING	Ringhiere	—	2	2	2	4	4	4
A33STAB	Livellatori	—	2	2	2	2	2	2
A33P22SCA	Scala interna (EN1004)	—	—	1	1	1	1	1

Codice	Componente	Note

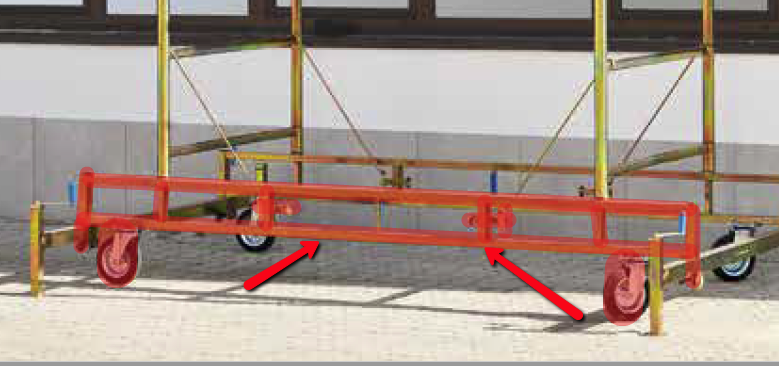

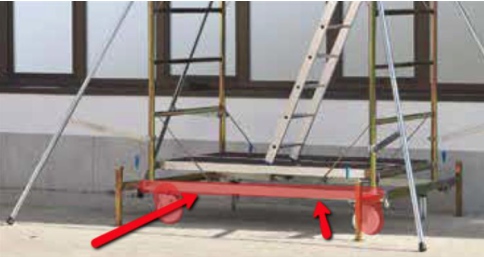

A33LATBA	Laterale base con ruote Ø200mm Base del trabattello · include ruote gommate · sempre ×2	Componente più costoso — ordinare solo se la base è strutturalmente compromessa

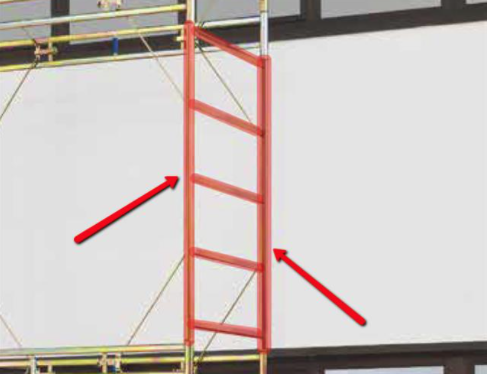

A33ELEM	Elemento campata 2000mm Campata verticale da 2 metri · include montanti e gradini	Da ×2 (3,60m) a ×12 (13,60m) — varia con la configurazione
A33ELEM1F	Elemento finale campata 1,00m Campata terminale corta — metà dell'altezza dell'A33ELEM	Per altezze specifiche e configurazioni zoppo su scale

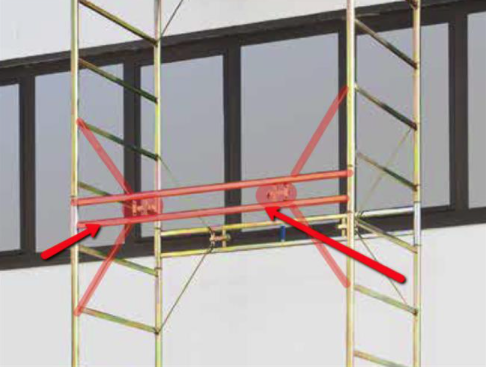

A33TRAVE	Traversa Collegamento orizzontale tra i montanti · 1 per ogni campata	Stesso numero degli elementi — da ×2 a ×12

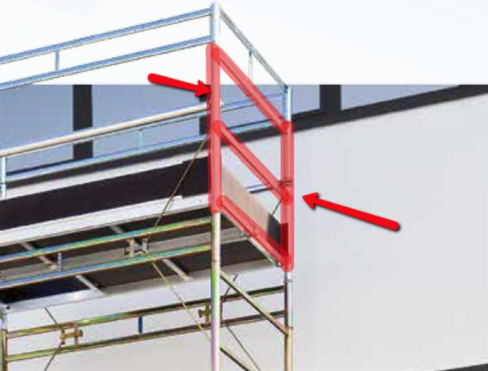

A33SETFIN	Set finali HD 1004 Protezione terminale EN1004 — parapetto superiore + intermedio	Versione EN1004 — sempre ×1 per struttura
A33STAB	Livellatore Compensazione dislivello superficie · regolazione a vite	Sempre ×2 — sostituire se la vite non regola o è deformata

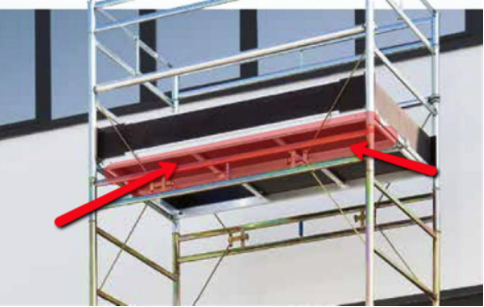

A33BOTO	Solo piano con botola Metà piano — la sezione che si apre per accedere al livello superiore	Ordina solo questa se la botola è rotta — risparmio vs piano intero

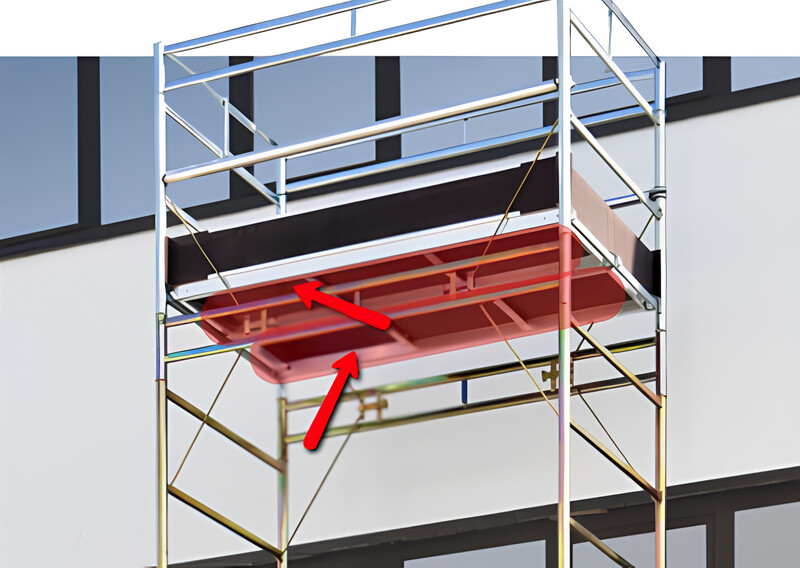

A33NOBOTO	Solo piano senza botola Metà piano — la sezione fissa che non si apre	Ordina solo questa se il pannello fisso è danneggiato
A33A29PIANO	Piano completo alluminio/legno CARPLY 1970×1060mm — include A33BOTO + A33NOBOTO	✔ Condiviso con ZETA STP — ordina se entrambe le sezioni sono danneggiate

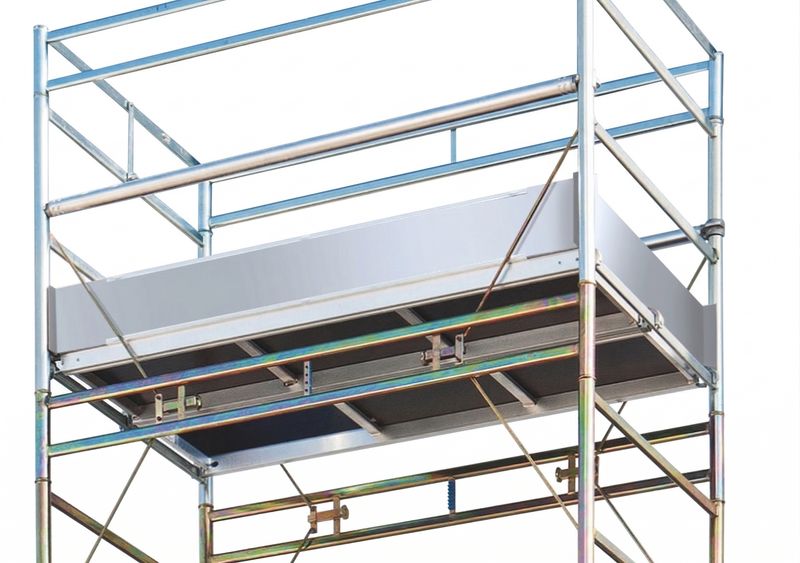

A33A29FERMA	Fermapiede Protezione perimetrale del piano · sempre ×1	✔ Condiviso con ZETA STP

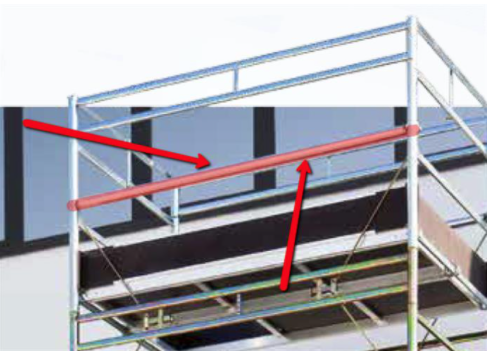

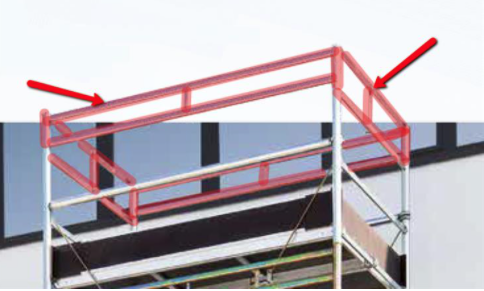

A33A29RING	Ringhiera Protezione laterale campata · ×2 o ×4 per configurazione	✔ Condiviso con ZETA STP
A33P22SCA	Scala interna EN1004 Per salita interna attraverso le botole dei piani · versione EN1004	Solo versione EN1004 — non in dotazione nella versione D.Lgs.81 ITA
