Question 1

Qual è la differenza tra il laterale base N32P7LBAN e l'elemento N32P7ELE del trabattello P7?

Accepted Answer

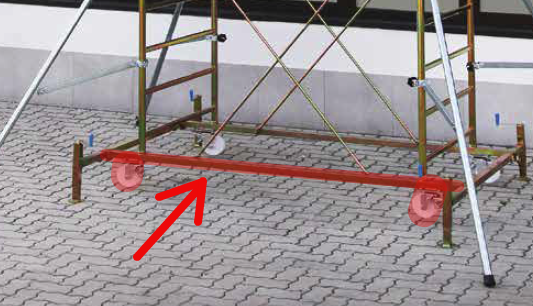

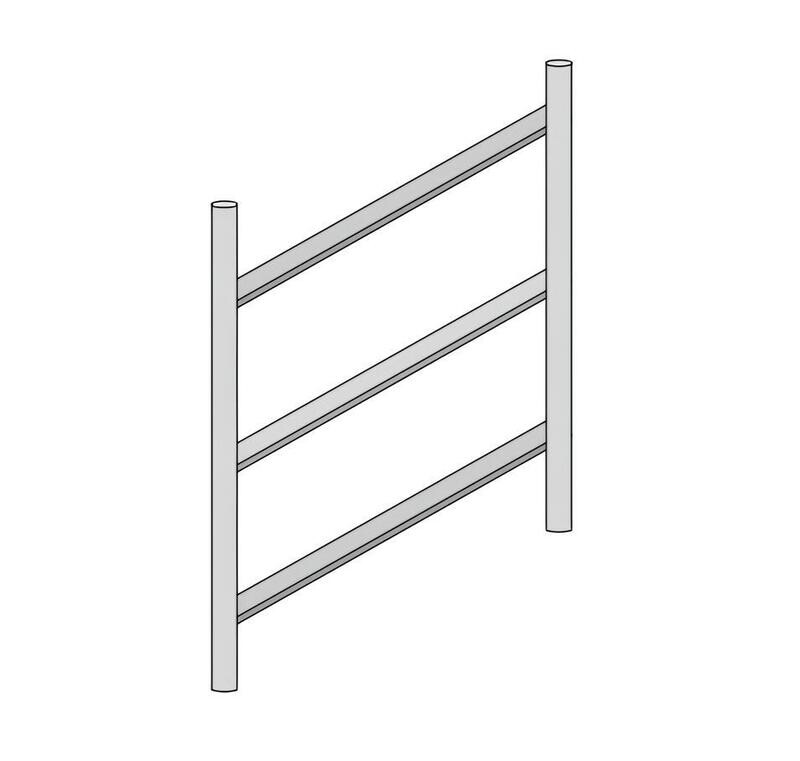

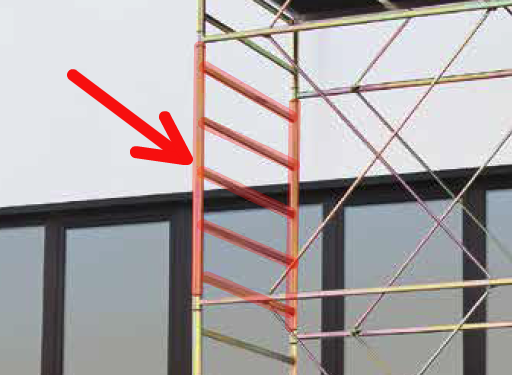

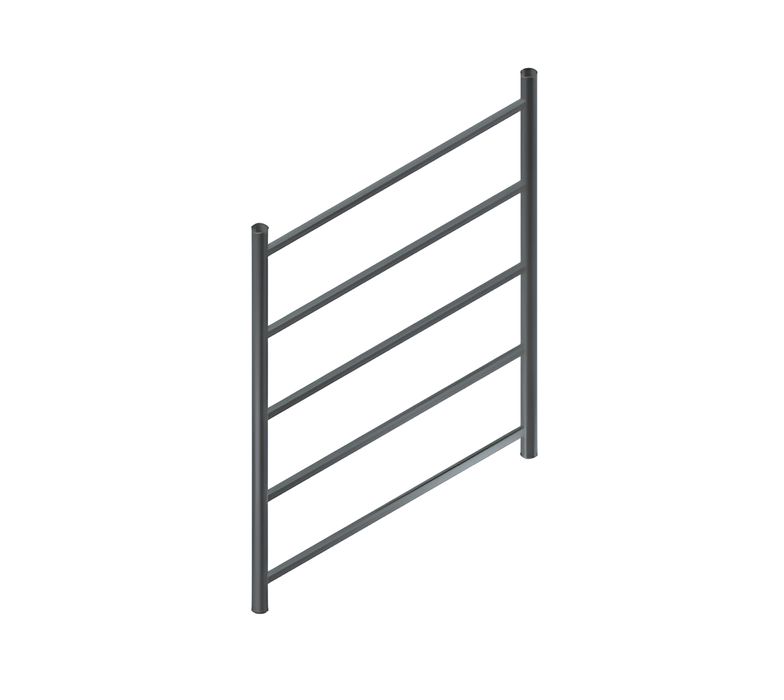

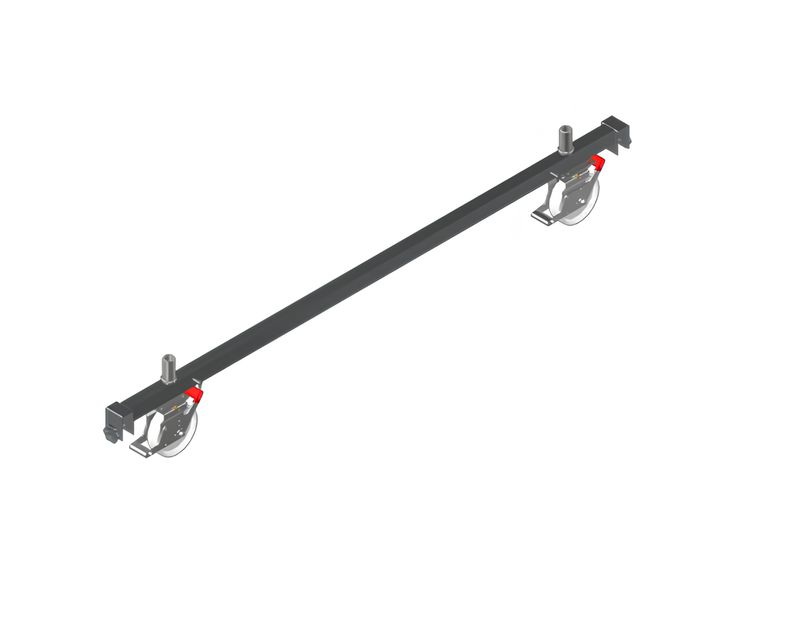

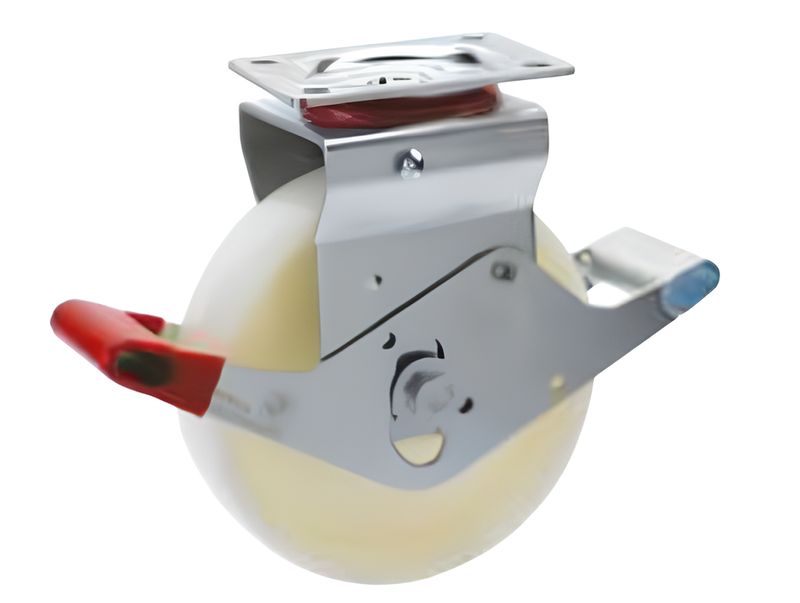

Sono due componenti strutturalmente diversi che si confondono spesso. Il laterale base (N32P7LBAN, 11,50 kg) è il telaio inferiore del trabattello: è dotato di 2 ruote Ø150mm con freno, 2 staffe per l'inserimento degli stabilizzatori e 2 nottolini per le astine. Ogni P7 ne monta 2, sempre. L'elemento (N32P7ELE, 8,70 kg) è invece la campata verticale aggiuntiva: è composto da 2 tubi tondi verticali e 5 tubi ovali orizzontali zigrinati che funzionano anche come pioli per salire. Il numero di elementi varia con l'altezza: 4 per il P7-300, fino a 10 per il P7-700.

Question 2

Cosa sono le astine del trabattello P7 e perché sono obbligatorie?

Accepted Answer

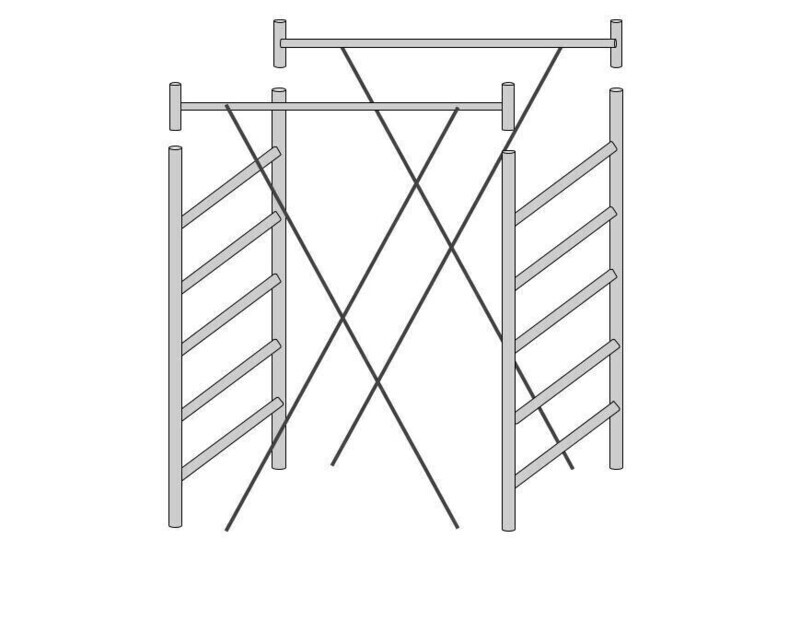

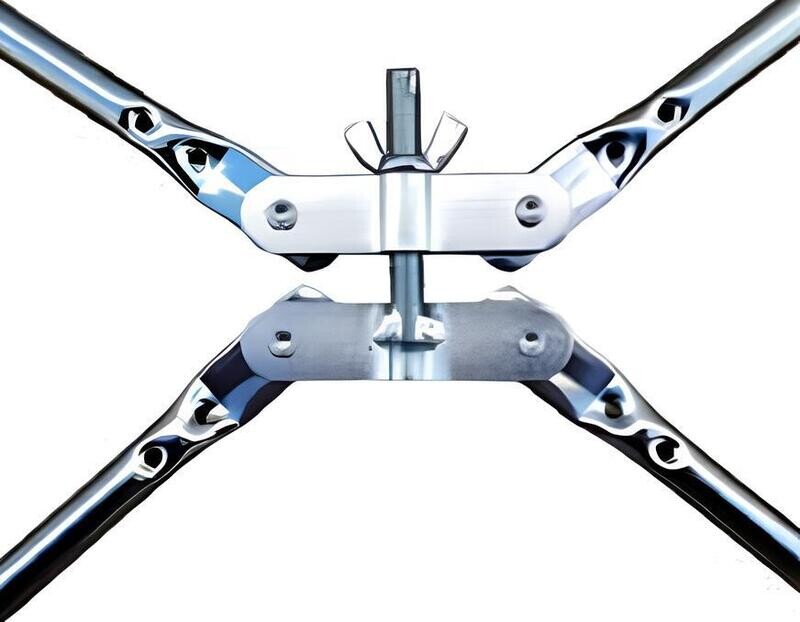

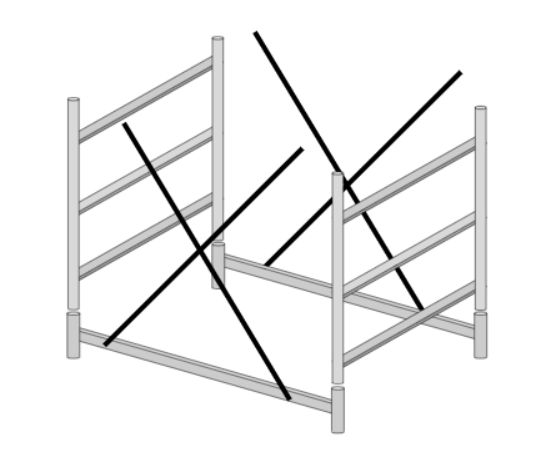

Le astine (A30AST, 0,85 kg cad.) sono le diagonali di irrigidimento del P7. Si montano a coppie formando una doppia X su ogni campata &mdash; 8 astine per il P7-300, fino a 20 per il P7-700. Garantiscono il corretto tensionamento della struttura: senza di esse la struttura oscilla lateralmente e non è conforme alla norma D.Lgs.81/2008. Il bloccaggio avviene tramite il sistema a nottolino: la linguetta spinata del nottolino, in posizione centrale, consente l'inserimento dell'astina attraverso il foro all'estremità; una volta inserita, la linguetta ruota automaticamente in posizione verticale impedendo la fuoriuscita accidentale. Se il nottolino non ruota o è deformato, l'astina non è bloccata correttamente.

Question 3

Qual è la differenza tra il Finale N32P7FIN e la Ringhiera N32P7RIN del P7?

Accepted Answer

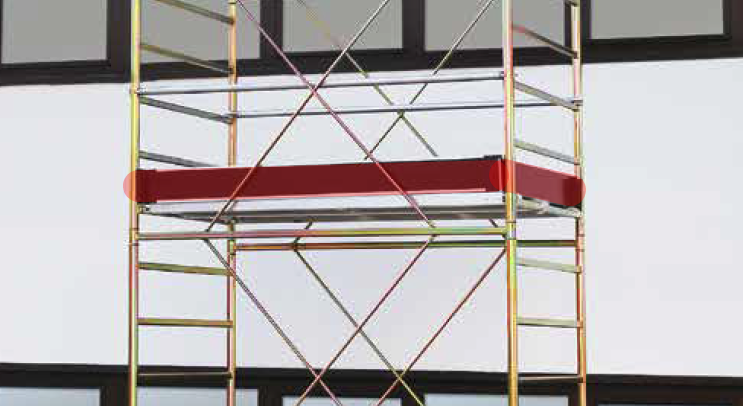

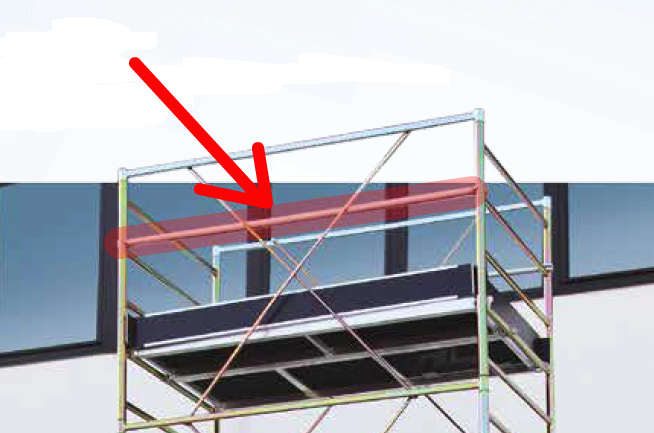

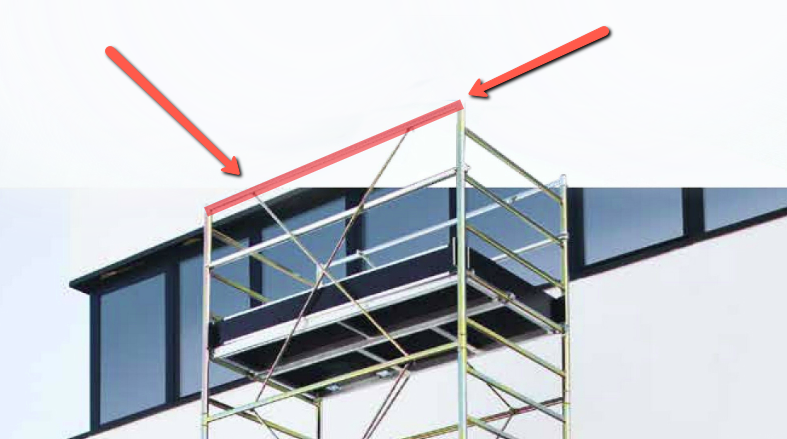

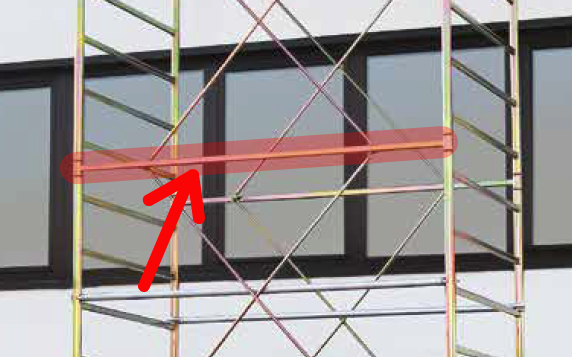

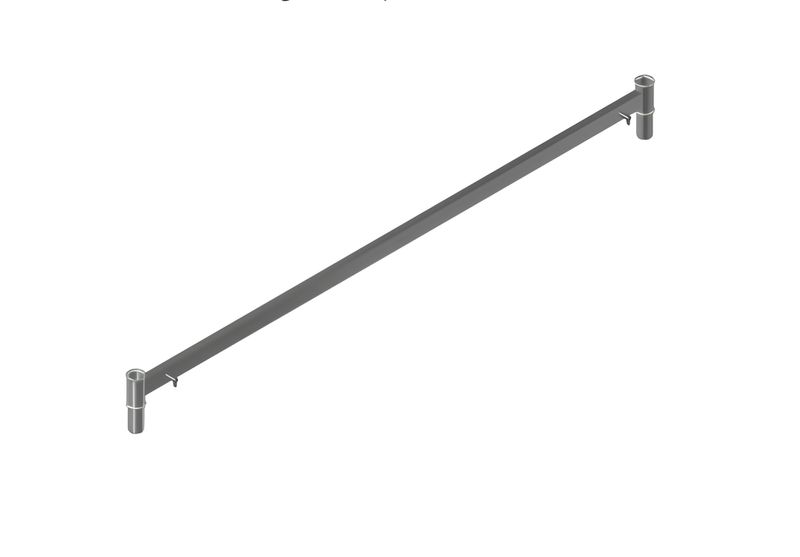

Entrambi proteggono lateralmente l'operatore, ma in posizioni diverse della struttura. Il Finale (N32P7FIN, 3 kg) è il componente di protezione longitudinale della campata terminale &mdash; la sezione più alta dove l'operatore staziona per lavorare. È un tubo rettangolare con due tondi alle estremità che si inserisce negli elementi inferiori tramite nottolini. Ogni P7 ne monta sempre 2, indipendentemente dall'altezza. La Ringhiera (N32P7RIN, 1,20 kg) è il corrente orizzontale di protezione intermedio &mdash; si posiziona a metà tra piano e piano per proteggere gambe e parte superiore del corpo. Anche le ringhiere sono 2 per ogni P7. Il sistema di aggancio delle ringhiere è a ganci automatici: si sblocca spingendo la linguetta verso il basso, si inserisce, e i ganci si bloccano automaticamente.

Question 4

Da quale altezza del P7 è obbligatorio l'ancoraggio?

Accepted Answer

L'ancoraggio è obbligatorio ogni 4 metri di altezza per tutte le configurazioni del P7, in quanto il P7 STP è conforme D.Lgs.81/2008 art. 140 con obbligo di ancoraggio. In pratica: per il P7-300 (altezza totale 3,26m) potrebbe non essere necessario. Per il P7-450 (4,76m), P7-600 (6,26m) e P7-700 (7,75m) l'ancoraggio è prescritto. L'ancoraggio deve essere eseguito solo da personale competente e, in caso di cavi di ritegno, la tensione e i nodi devono essere controllati regolarmente.

Question 5

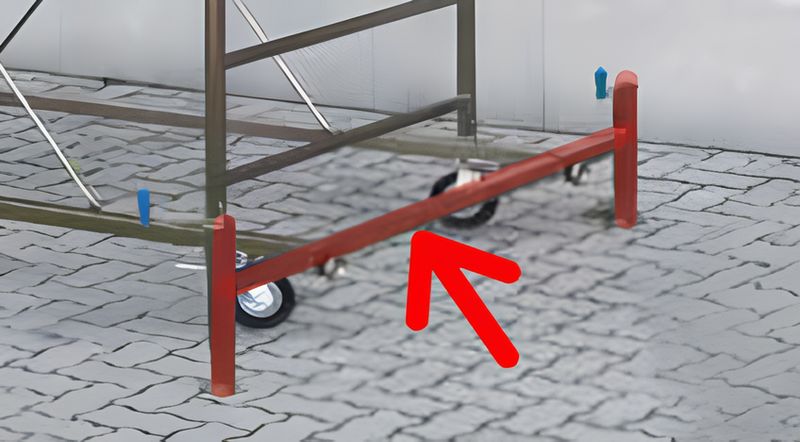

Come funzionano i livellatori a vite degli stabilizzatori del P7?

Accepted Answer

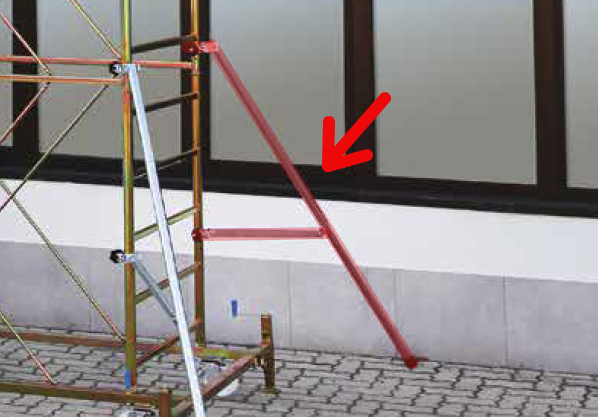

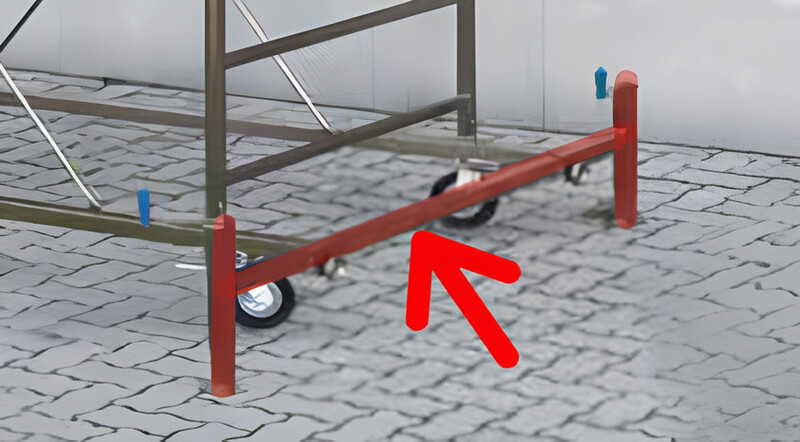

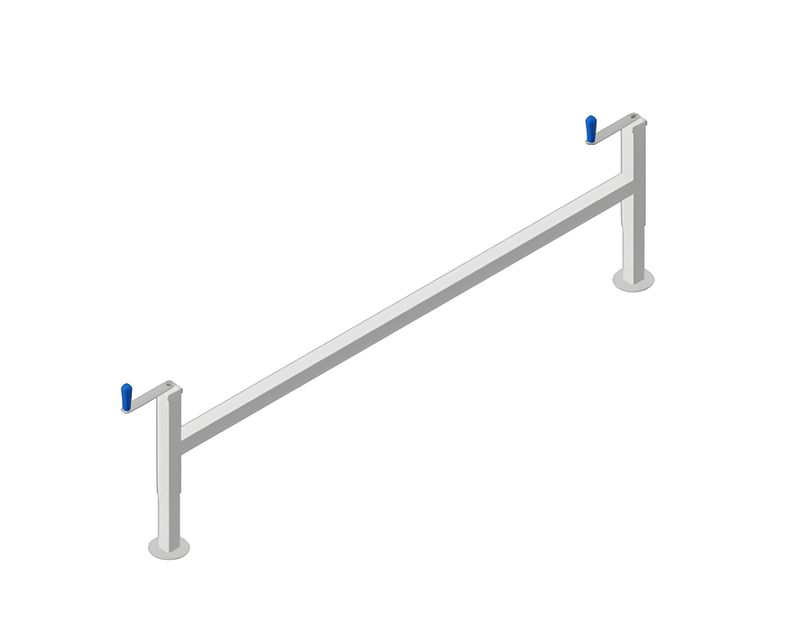

Gli stabilizzatori (N32P7STAB, 7,50 kg cad.) hanno due livellatori all'estremità regolabili con una manopola. La logica è: senso orario = alza il piede da terra; senso antiorario = abbassa il piede verso terra. Per spostare il trabattello, avvitare in senso orario per sollevare i piedi degli stabilizzatori dalla superficie. Per stabilizzare il trabattello in posizione di lavoro, avvitare in senso antiorario fino a portare i piedi a contatto con il suolo. Verificare sempre il livellamento con una bolla dopo ogni regolazione.

Question 6

Quante persone servono per montare il trabattello P7 e sono necessari i DPI?

Accepted Answer

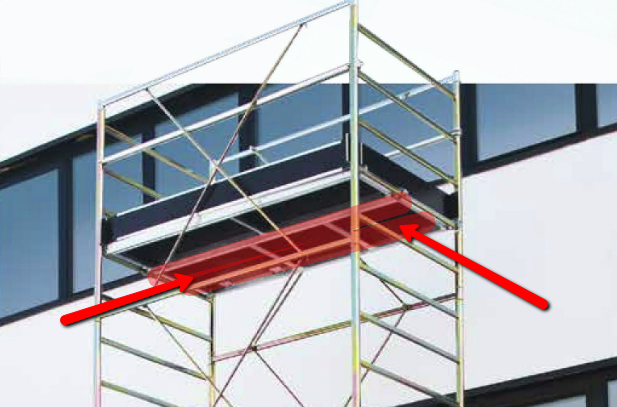

Il montaggio del P7 richiede almeno 2 persone. Per qualsiasi montaggio superiore a 2 metri di altezza, il manuale STP prescrive l'uso di idonei sistemi di protezione individuale anticaduta (DPI), che possono includere: imbracature, cordini, assorbitori di energia, connettori, dispositivi retrattili, guide o linee vita. La salita e discesa devono avvenire obbligatoriamente dall'interno del trabattello, servendosi dei pioli ovali zigrinati degli elementi. La botola del piano va chiusa dopo aver superato ogni piano.

Question 7

Posso spostare il P7 con tutta la struttura montata?

Accepted Answer

Solo a certe condizioni e solo a struttura ridotta. Il manuale STP raccomanda di ridurre l'altezza a massimo 2 campate prima di qualsiasi spostamento. Sul trabattello non devono trovarsi persone o materiali durante lo spostamento. La superficie deve essere compatta, liscia e priva di ostacoli. La velocità massima è quella normale di cammino. Lo spostamento è ammesso solo in direzione longitudinale o diagonale di pianta &mdash; non in diagonale con base allargata unilateralmente, salvo supporto a parete e movimento parallelo alla parete stessa. Dopo ogni spostamento è obbligatorio riapplicare i freni, riposizionare gli stabilizzatori e verificare la verticalità.

Question 8

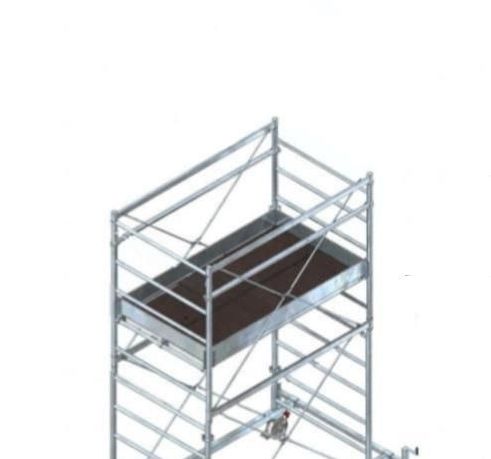

Il fermapiede del P7 è composto da quanti pezzi e come si monta?

Accepted Answer

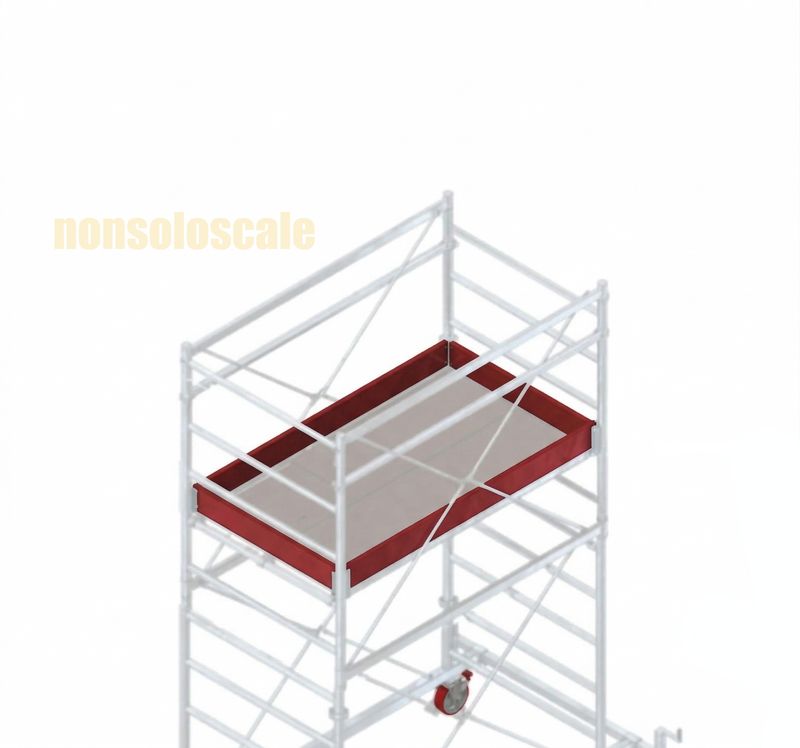

Il fermapiede (N32P7FER, 8 kg il set) è composto da 4 profili in alluminio: 2 lunghi e 2 corti. Tutti i profili hanno delle gole per consentire l'innesto reciproco. Montaggio: posizionare prima le parti lunghe longitudinalmente a margine del piano con le gole rivolte verso l'alto, mantenendole internamente rispetto ai tubi verticali degli elementi. Poi innestare le parti corte con le gole rivolte verso il basso nelle gole dei fermapiedi lunghi, incastrandole fino in fondo. Verificare infine che la botola del piano si apra correttamente senza interferenze con il fermapiede montato.

Codice	Componente	kg/pz	P7-300	P7-450	P7-600	P7-700
—	Altezza al piano	—	2,24m	3,74m	5,24m	6,74m
—	Altezza totale struttura	—	3,26m	4,76m	6,26m	7,75m
—	Altezza di lavoro operatore	—	4,24m	5,74m	7,24m	8,74m
N32P7LBAN	Laterali base con ruote	11,5	2	2	2	2
N32P7STAB	Stabilizzatori	7,5	2	2	2	2
N32P7FIN	Finali	3,0	2	2	2	2
N32P7RIN	Ringhiere	1,2	2	2	2	2
N32P7ELE	Elementi (campate verticali)	8,7	4	6	8	10

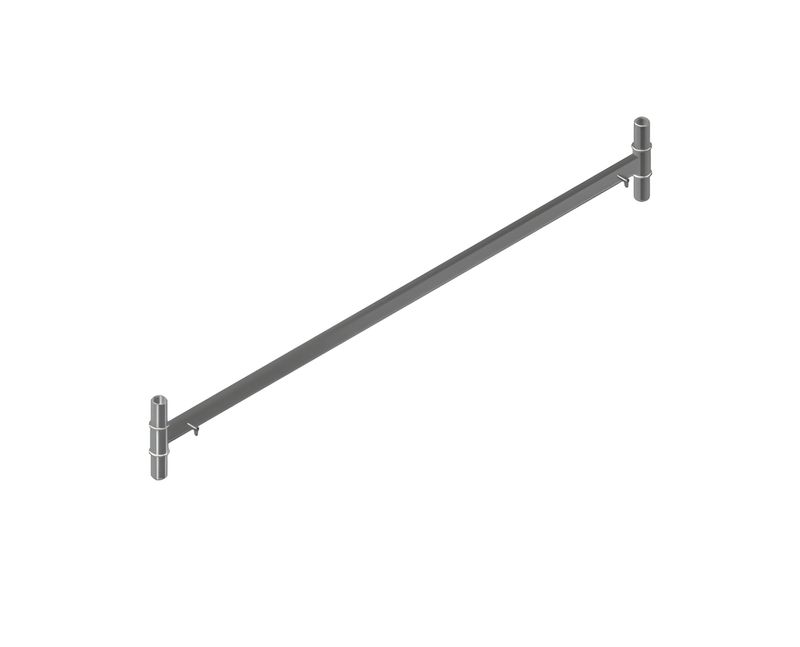

N32P7TRA	Traverse	3,5	2	4	6	8
A30AST	Astine (diagonali a X)	0,85	8	12	16	20

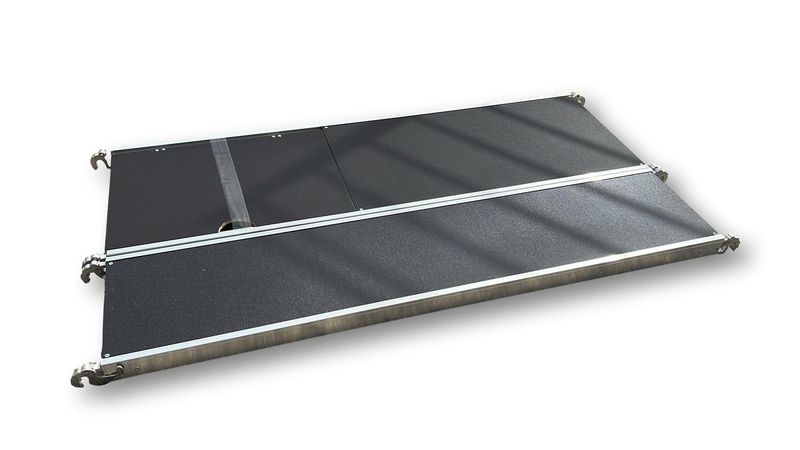

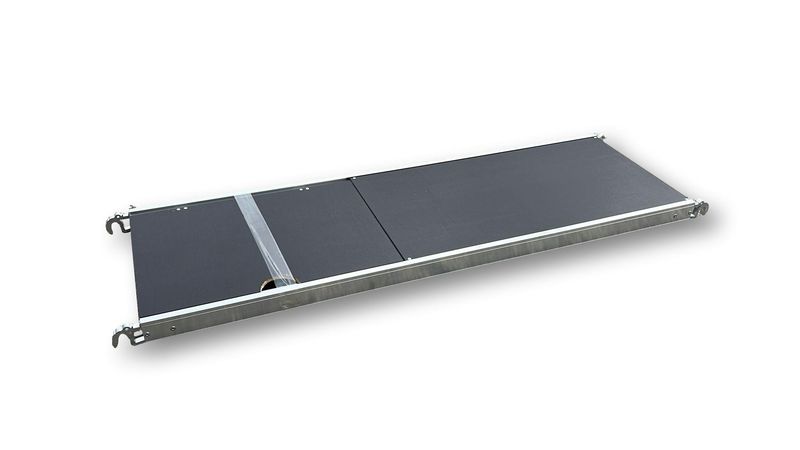

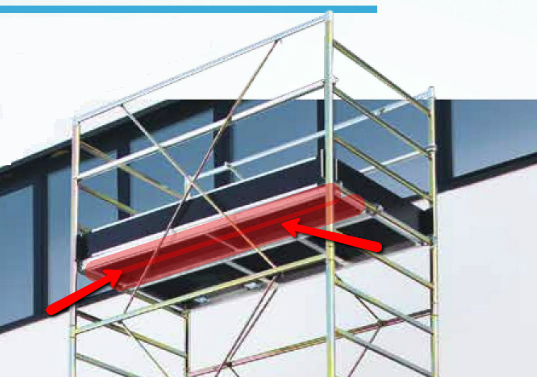

N32P7PIALL	Piano di lavoro CARPLY	16,0	1	1	1	1
N32P7FER	Fermapiede in alluminio	8,0	1	1	1	1
Peso totale struttura	senza piano e fermapiede		95 kg	122,8 kg	150,6 kg	178,4 kg
