TRABATTELLO P22
Trabattello P22 ITA STP · Acciaio Ø50mm · 6 configurazioni · H lavoro 4,60–14,60m · Piano CARPLY 1970×1060mm · Portata 200 kg · Ruote Ø200 freno doppio pedale · Campata 2000mm · D.Lgs.81/2008 · Garanzia 5 anni · Rho (MI)
Trabattello P22 STP
Trabattello P22 STP
il ponteggio in acciaio da 6 configurazioni — fino a 14,60m di lavoro
Il trabattello P22 STP è il ponteggio mobile in acciaio zincato STP con la gamma di altezze più ampia: 6 configurazioni da 3,60m a 13,60m di struttura, H lavoro da 4,60m a 14,60m. Montanti Ø50mm, campata 2000mm, piano CARPLY 1970×1060mm, portata 200 kg, ruote Ø200mm con freno a doppio pedale. D.Lgs.81/2008 Art.140. Garanzia 5 anni. La configurazione 3,60m è l'unica senza obbligo di ancoraggio.
6 config.Da 3,60m a 13,60m strutt.
14,60mH lavoro max (P22 1360)
200 kgPortata (2 persone)
1970×1060Piano CARPLY (mm)
Ø200mmRuote doppio pedale
✔ La configurazione da 3,60m struttura non richiede ancoraggio — l'unica del P22 ITA Il D.Lgs.81/2008 Art.140 prescrive l'ancoraggio a strutture idonee ogni 4 metri di altezza struttura. La configurazione P22 da 3,60m struttura (A33P2203C) rimane sotto questa soglia: è l'unica delle 6 versioni che non richiede ancoraggio a parete. È sufficiente bloccare le ruote con i freni a doppio pedale e livellare la base con i 2 stabilizzatori a vite inclusi. Tutte le configurazioni da 5,60m in su richiedono ancoraggio obbligatorio. Questo dato è spesso ignorato — ma per chi cerca un ponteggio P22 senza dover pianificare ancoraggi, la configurazione 3,60m è la scelta corretta.
⚠ D.Lgs.81/2008 Art.140 — Ancoraggio obbligatorio per le 5 configurazioni da 5,60m in su Le configurazioni P22 da 5,60m, 7,60m, 9,60m, 11,60m e 13,60m struttura richiedono ancoraggio obbligatorio a strutture idonee. Per le configurazioni superiori a 9,60m struttura è essenziale redigere il PIMUS (Piano di Montaggio, Uso e Smontaggio) prima del montaggio. Non spostare il trabattello con persone o materiali a bordo. Collaudo SIPREV disponibile su richiesta per tutte le configurazioni.
✔ P22 STP — 5 cose che altri non dicono 1. Campata 2000mm — non 1477mm. Il P22 ha una campata (modulo verticale) di 2 metri interi — il 35% in più rispetto ai 1477mm del P7. Questo significa che ogni campata aggiuntiva porta la struttura 2 metri più in alto: 6 campate arrivano a 13,60m struttura, dove il P7 con le stesse campate arriverebbe a ~8,86m. 2. Montanti Ø50mm — i più grandi della gamma STP. Ø50mm vs Ø42mm del P7, Ø32mm del KAPPA: la sezione più robusta garantisce rigidità strutturale alle altezze elevatissime del P22 13,60m. 3. Ruote Ø200mm — le più grandi della gamma STP. Ø200mm vs Ø150mm del P7, Ø100mm di KAPPA e TI. Le ruote più grandi scorrono meglio su pavimenti industriali irregolari e distribuiscono il peso su una superficie maggiore. 4. Piano CARPLY 1970×1060mm — il più ampio di tutta la gamma. 2.088.700 mm² di area vs 1.566.000 del P7 (1740×900): il 33% di spazio in più sul piano. 5. Base 2740×1840mm — la più larga di tutta la gamma STP. Vs 2310×1540mm del P7 e 2210×1190mm del KAPPA: una base proporzionalmente più larga è essenziale per la stabilità a 13,60m struttura.
Le 6 configurazioni P22 STP — immagini e link diretti
✔ H 3,60m — senza ancoraggio
⚠ H 5,60m — ancoraggio
⚠ H 7,60m — ancoraggio
⚠ H 9,60m — ancoraggio + PIMUS
⚠ H 11,60m — ancoraggio + PIMUS
★ H 13,60m — massima configurazione
Ordinate per H struttura crescente. La campata è 2000mm — ogni campata aggiuntiva porta +2m di struttura e +2m di H lavoro. Il verde indica la configurazione senza ancoraggio, il blu la massima.
✔ H 3,60m — senza ancoraggio

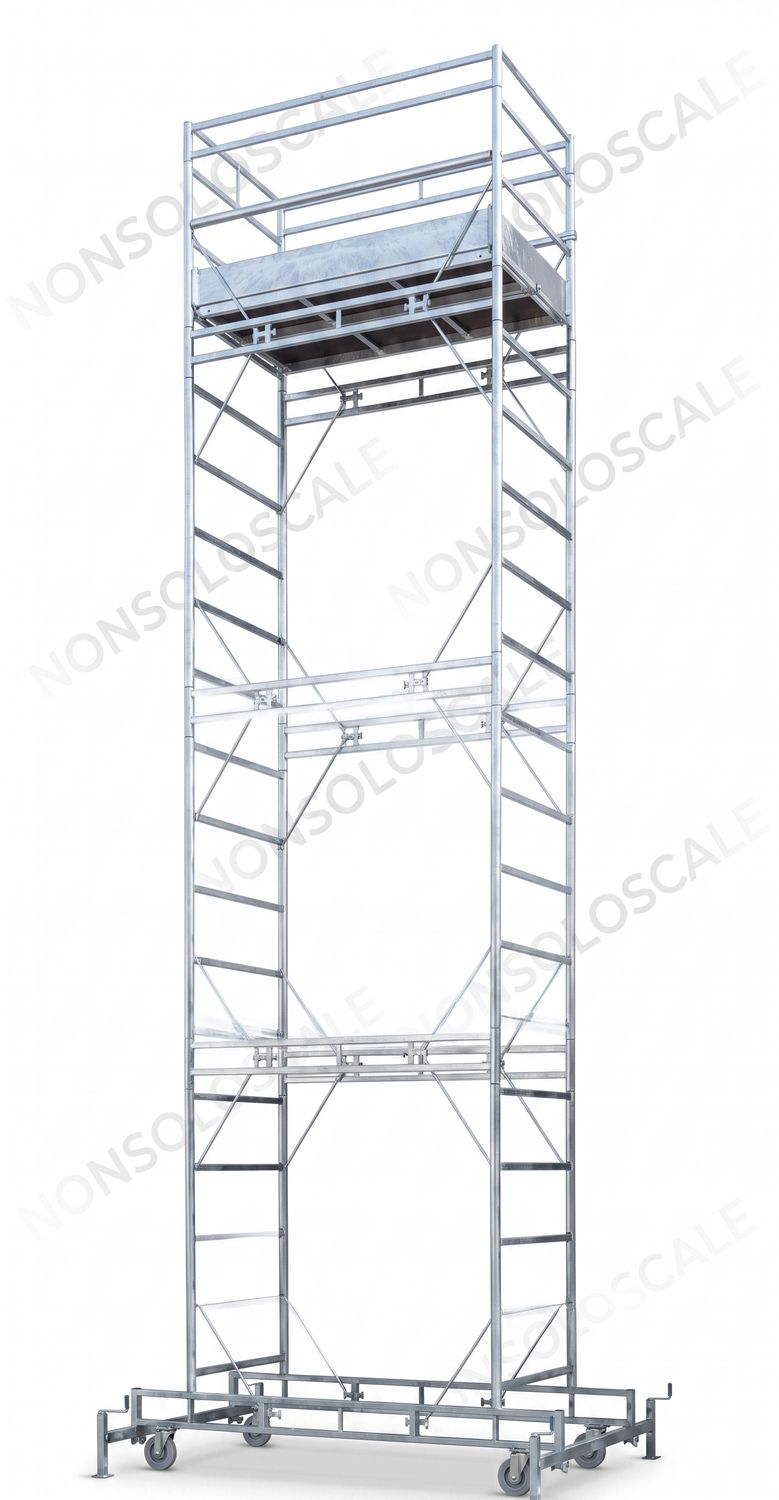

P22 ITA — H struttura 3,60m A33P2203C
2,60mH piano
3,60mH struttura
4,60mH lavoro
✔ Nessun ancoraggio a questa altezza Piano CARPLY 1970×1060mm incluso Soffitti 4,00–5,00m
La configurazione base e l'unica senza ancoraggio obbligatorio: H struttura 3,60m, H piano 2,60m, H lavoro 4,60m. Sotto la soglia dei 4m di struttura prevista dall'Art.140 D.Lgs.81/2008 — bastano freni e stabilizzatori. Piano CARPLY 1970×1060mm, portata 200 kg, ruote Ø200mm freno doppio pedale, base 2740×1840mm. Ideale per ambienti con soffitti tra 4,00m e 5,00m senza possibilità di ancoraggio strutturale.
→ Scheda diretta — P22 H 3,60m A33P2203C ⚠ H 5,60m — ancoraggio
P22 ITA — H struttura 5,60m A33P2205C
4,60mH piano
5,60mH struttura
6,60mH lavoro
⚠ Ancoraggio obbligatorio Art.140 Piano CARPLY 1970×1060mm incluso Capannoni 5,00–6,50m
H struttura 5,60m, H piano 4,60m, H lavoro 6,60m. Ancoraggio obbligatorio (prima soglia oltre i 4m struttura). Per capannoni e chiese con soffitti tra 5,00m e 6,50m. Piano CARPLY 1970×1060mm, portata 200 kg, base 2740×1840mm, ruote Ø200 freno doppio pedale. La versione più richiesta per manutenzione industriale in ambienti con soffitti alti.
→ Scheda diretta — P22 H 5,60m A33P2205C ⚠ H 7,60m — ancoraggio
P22 ITA — H struttura 7,60m A33P2207C
6,60mH piano
7,60mH struttura
8,60mH lavoro
⚠ Ancoraggio obbligatorio Art.140 Piano CARPLY 1970×1060mm incluso Edifici 3 piani · capannoni alti
H struttura 7,60m, H piano 6,60m, H lavoro 8,60m. Per facciate di edifici a 3 piani, grandi capannoni industriali e teatri con navate 7-8m. Piano CARPLY 1970×1060mm, portata 200 kg. A questa quota il PIMUS e gli ancoraggi devono essere pianificati con cura — contattaci per supporto tecnico prima dell'acquisto.
→ Scheda diretta — P22 H 7,60m A33P2207C ⚠ H 9,60m — ancoraggio + PIMUS
P22 ITA — H struttura 9,60m A33P2209C
8,60mH piano
9,60mH struttura
10,60mH lavoro
⚠ Ancoraggio + PIMUS obbligatori Piano CARPLY 1970×1060mm incluso Campanili · capannoni 10m
H struttura 9,60m, H piano 8,60m, H lavoro 10,60m — oltre 10 metri alla mano. Campanili, navate principali di chiese importanti, grandi capannoni con soffitti a 9-10m. A questa quota il PIMUS è obbligatorio e la pianificazione degli ancoraggi è critica. Piano CARPLY 1970×1060mm, portata 200 kg, base 2740×1840mm.
→ Scheda diretta — P22 H 9,60m A33P2209C ⚠ H 11,60m — ancoraggio + PIMUS

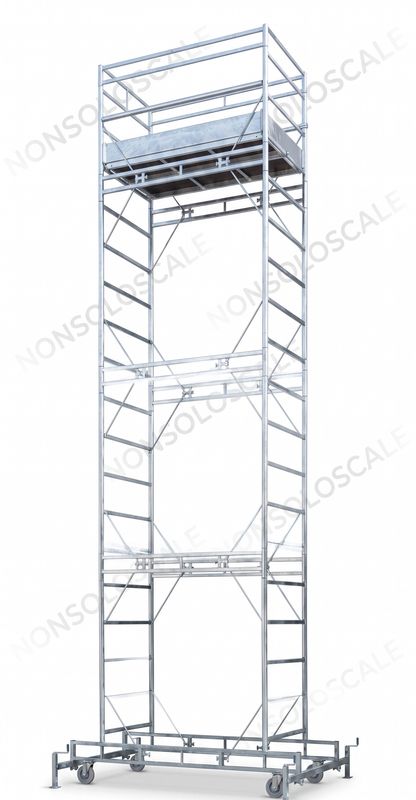

P22 ITA — H struttura 11,60m A33P2211C
10,60mH piano
11,60mH struttura
12,60mH lavoro
⚠ Ancoraggio + PIMUS obbligatori Piano CARPLY 1970×1060mm incluso H lavoro 12,60m — restauro storico
H struttura 11,60m, H piano 10,60m, H lavoro 12,60m. Restauro di edifici storici, campanili alti, grandi strutture industriali e capannoni da 11-12m. Piano CARPLY 1970×1060mm, portata 200 kg, base 2740×1840mm, ruote Ø200mm. PIMUS, ancoraggi e valutazione specifica obbligatori. Contattarci per supporto tecnico prima dell'acquisto.
→ Scheda diretta — P22 H 11,60m A33P2211C ★ H 13,60m — massima configurazione
P22 ITA — H struttura 13,60m ★ max A33P2213C
12,60mH piano
13,60mH struttura max
14,60m ★H lavoro max
⚠ Ancoraggio + PIMUS obbligatori ★ H lavoro 14,60m — massima gamma STP acciaio Piano CARPLY 1970×1060mm incluso
La configurazione massima del P22 ITA: H struttura 13,60m, H piano 12,60m, H lavoro 14,60m — la quota operativa più alta dell'intera gamma STP in acciaio. Per grandi facciate storiche, campanili di cattedrale, capannoni industriali da 13-14m. PIMUS, ancoraggi multipli e valutazione tecnica specifica sono imprescindibili. Contattarci prima dell'acquisto per supporto nella pianificazione del montaggio.
→ Scheda diretta — P22 H 13,60m A33P2213C
Quale configurazione P22 scegliere
Soffitti 4–5m · nessun ancoraggio disponibile P22 H 3,60m A33P2203C — H lav. 4,60m · unica senza ancoraggio obbligatorio.
Capannoni e chiese tra 5,00m e 6,50m P22 H 5,60m A33P2205C — H lav. 6,60m. La versione più richiesta per manutenzione industriale.
Facciate 3 piani · strutture 7–8m P22 H 7,60m A33P2207C — H lav. 8,60m. Per edifici alti e teatri.
Campanili · capannoni grandi 9–10m P22 H 9,60m A33P2209C — H lav. 10,60m. PIMUS obbligatorio.
Restauro storico · strutture 11–12m P22 H 11,60m A33P2211C — H lav. 12,60m. PIMUS + ancoraggi multipli.
Massima H lavoro · fino a 14,60m P22 H 13,60m A33P2213C ★ — H lav. 14,60m. La massima configurazione STP acciaio. Contattarci prima dell'acquisto.
Tabella comparativa — tutte le 6 configurazioni
| Config. | Codice | H piano | H struttura | H lavoro | Ancoraggio | Link |
|---|---|---|---|---|---|---|
| P22 H 3,60m | A33P2203C | 2,60m | 3,60m | 4,60m | ✔ Non richiesto | → |
| P22 H 5,60m | A33P2205C | 4,60m | 5,60m | 6,60m | ⚠ Obbligatorio | → |
| P22 H 7,60m | A33P2207C | 6,60m | 7,60m | 8,60m | ⚠ Obbligatorio | → |
| P22 H 9,60m | A33P2209C | 8,60m | 9,60m | 10,60m | ⚠ + PIMUS | → |
| P22 H 11,60m | A33P2211C | 10,60m | 11,60m | 12,60m | ⚠ + PIMUS | → |
| P22 H 13,60m ★ | A33P2213C | 12,60m | 13,60m | 14,60m ★ | ⚠ + PIMUS | → |
★ = massima configurazione P22 STP. Campata: 2000mm per tutte le versioni. Piano comune: CARPLY 1970×1060mm. Base comune: 2740×1840mm (con stabilizzatori). Portata comune: 200 kg (2 persone). ✔ = nessun ancoraggio obbligatorio (H struttura < 4m). ⚠ = ancoraggio D.Lgs.81/2008 Art.140. PIMUS = Piano di Montaggio Uso e Smontaggio obbligatorio per configurazioni ≥ 9,60m struttura.
Specifiche tecniche comuni a tutte le configurazioni
Materiale montantiAcciaio zincato elettroliticamente — tubo tondo Ø50mm
Base con stabilizzatori2740 × 1840 mm
Altezza base440 mm
Campata (modulo verticale)2000 mm — il doppio rispetto al P7 (1477mm)
Piano di lavoroCARPLY 1970×1060mm · 2 parti: fissa + botola
RuoteØ200mm pivottanti poliuretano · freno doppio pedale · portata 400 kg/cad.
Portata200 kg (compresi max 2 operatori)
NormativaD.Lgs.81/2008 Art.140 ⚠ — Solo norma italiana
AncoraggioNon richiesto per H strutt. 3,60m · Obbligatorio da H strutt. 5,60m
PIMUSObbligatorio per configurazioni ≥ 9,60m struttura
Garanzia5 anni STP
CollaudoSIPREV s.r.l. — disponibile su richiesta
Quando il P22 STP è la scelta corretta
🏛️ Restauro storico e chiese Restauro di affreschi e decorazioni in chiese, cattedrale e edifici storici con navate tra 6m e 14m. Le configurazioni da 9,60m a 13,60m raggiungono altezze impossibili per qualsiasi altro trabattello mobile STP. Il piano CARPLY 1970×1060mm offre ampio spazio per lavori di restauro.
🗼 Campanili e torri Manutenzione e restauro di campanili, torri e strutture verticali alte. Con H lavoro fino a 14,60m il P22 raggiunge quote normalmente accessibili solo con ponteggi fissi o piattaforme elevatrici a noleggio.
🏭 Capannoni industriali alti Manutenzione di carriponte, strutture metalliche, impianti e coperture in capannoni con altezze interne tra 7m e 14m. Il P22 è il ponteggio mobile in acciaio per i capannoni più alti — nessun altro prodotto STP raggiunge H lavoro 14,60m.
🏗️ Facciate di grandi edifici Tinteggiatura e manutenzione di facciate di edifici a 3-4 piani (gronda 9-14m). Con la configurazione corretta il P22 copre dall'intero fronte di un edificio con un solo ponteggio mobile — evitando il costo di un ponteggio fisso per lavori di breve durata.
🔌 Impiantistica in grandi spazi Installazione di impianti HVAC, sprinkler, illuminazione industriale e canaline su strutture a 8-14m. Il piano ampio 1970×1060mm permette di portare in quota attrezzi e materiali ingombranti, e di lavorare in due comodamente.
🎭 Teatri e grandi sale Installazione e manutenzione di sistemi di illuminotecnica, rigging e impianti scenici in teatri con platea e soffitti tra 8m e 14m. La mobilità su ruote Ø200mm permette spostamenti rapidi tra postazioni durante le pause dello spettacolo.
Domande frequenti sul trabattello P22 STP
Sì — è l'unica delle 6 configurazioni P22 ITA che non richiede ancoraggio a parete. Il D.Lgs.81/2008 Art.140 prevede l'ancoraggio ogni 4 metri di altezza struttura. Con H struttura 3,60m si è sotto questa soglia. Operativamente è sufficiente: 1) bloccare le 4 ruote con i freni a doppio pedale prima di salire sul piano, 2) livellare la base con i 2 stabilizzatori a vite inclusi, 3) assicurarsi che la superficie di appoggio sia piana e resistente. Tutte le configurazioni da 5,60m in su superano i 4m di soglia e richiedono ancoraggio obbligatorio.
Il P22 è progettato per altezze operative superiori al P7 — arriva fino a 13,60m struttura contro i 7,75m del P7 700. Per raggiungere queste quote con un numero ragionevole di campate, STP ha progettato il P22 con campata di 2000mm (2 metri interi): ogni modulo aggiuntivo porta la struttura 2 metri più in alto. Con 6 campate il P22 raggiunge 13,60m — dove il P7 con le stesse 6 campate da 1477mm arriverebbe a ~8,86m. La campata più alta è anche ciò che distingue visivamente il P22: è il ponteggio "verticale" della gamma STP.
Stessa struttura, stesse dimensioni, stessa campata 2000mm e stesso piano 1970×1060mm. La differenza è normativa. P22 ITA (D.Lgs.81/2008): ancoraggio obbligatorio oltre H struttura 4m — norma italiana. Disponibile su nonsoloscale in 6 configurazioni (3,60-13,60m). P22 EN1004: nessun ancoraggio in interno fino a H piano 12m e in esterno fino a H piano 8m — norma europea. Richiede staffoni anti-ribaltamento laterali aggiuntivi (base 2630×2937mm con staffoni). Se hai bisogno di lavorare senza ancoraggio a quote elevate (fino a 12m H piano), valuta il P22 EN1004 — contattaci per informazioni.
Il Piano di Montaggio, Uso e Smontaggio (PIMUS) è obbligatorio ai sensi del D.Lgs.81/2008 per tutti i trabattelli. In pratica, è imprescindibile redigere un PIMUS specifico per le configurazioni P22 con H struttura ≥ 9,60m, dove la complessità degli ancoraggi e l'altezza elevata richiedono una pianificazione dettagliata. Per le configurazioni inferiori (3,60m, 5,60m, 7,60m) il manuale STP allegato e la valutazione dei rischi del cantiere possono essere sufficienti — ma è sempre consigliabile consultare un tecnico per le configurazioni oltre i 7m struttura. Contattarci per supporto tecnico prima dell'acquisto delle configurazioni alte.
Dipende dalla frequenza d'uso. Una piattaforma elevatrice (ragno, forbice) a noleggio costa tipicamente 150-400€/giorno, può essere necessario l'operatore abilitato e richiede accesso per mezzi pesanti. Il P22 STP, una volta acquistato, non ha costi operativi aggiuntivi, si monta con 2 persone senza formazione speciale aggiuntiva, è manovrabile manualmente e non dipende dalla disponibilità del noleggio. Per lavori ripetuti o programmati (manutenzione periodica, restauri plurigiornata), il P22 STP si ripaga rapidamente rispetto al noleggio. Per interventi singoli in spazi stretti o senza possibilità di ancoraggio, la piattaforma a noleggio resta competitiva.
Quale configurazione P22 STP ti serve? Siamo a Rho (MI) con ritiro in sede. Dicci l'altezza da raggiungere e il tipo di lavoro — ti indichiamo la configurazione corretta tra le 6 disponibili e, se necessario, attiviamo il collaudo SIPREV. Per le configurazioni ≥ 9,60m offriamo supporto tecnico per la pianificazione del PIMUS. Consegna in tutta Italia in 5–8 giorni lavorativi.
