Scala a castello / palchetto CARGO STP · Alluminio · D.Lgs.81/08 Art.113 · UNI EN 14122 · 200 kg · 13 configurazioni · H pedana 1,00m → 4,00m · Piano 600×800 o 800×800 · Uscita frontale / laterale DX / laterale SX · 4 ruote freno Ø125mm · Garanzia 5 anni · Made in Italy STP · Rho (MI)
Scala a castello CARGO STP
Scala a castello CARGO STP
palchetto industriale smontabile — uscita frontale, laterale DX o SX · 13 misure

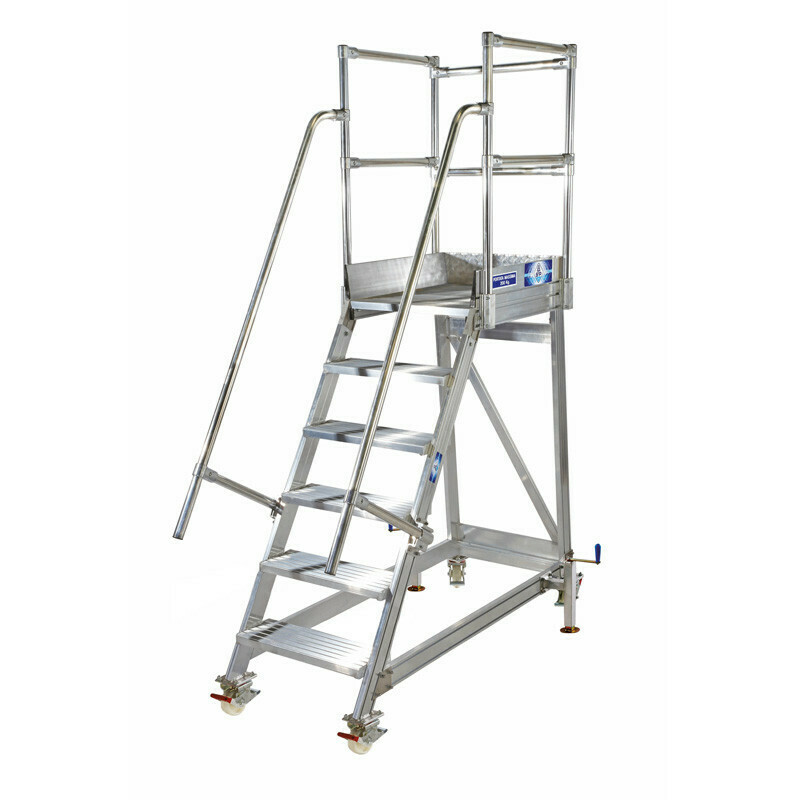

La CARGO STP è la scala mobile a palchetto (scala a castello) in alluminio completamente smontabile per uso professionale e industriale continuo. H pedana da 1,00m a 4,00m in 13 configurazioni — piano di calpestio 600×800mm o 800×800mm, parapetto 1,00m, fermapiede 150mm, 4 ruote con freno Ø125mm. La caratteristica distintiva: l'uscita può essere frontale, laterale destra o laterale sinistra — modificabile con una chiave a brugola senza acquistare una scala diversa. D.Lgs.81/08 Art.113 · UNI EN 14122 · Portata 200 kg · Garanzia 5 anni. Made in Italy STP (Assago, MI).
13 misureH pedana 1,00m → 4,00m
200 kgPortata max
3 usciteFrontale · Laterale DX · Laterale SX
60°Inclinazione rampa
5 anniGaranzia STP
✔ Scala a palchetto CARGO — doppia conformità normativa D.Lgs.81/08 + UNI EN 14122 La scala CARGO STP è costruita in conformità al D.Lgs. 81/08 Art.113 (Testo Unico Sicurezza, scala fissa) e testata secondo la norma UNI EN 14122 (mezzi di accesso permanenti ai macchinari industriali). La doppia conformità la rende idonea sia per ambienti di lavoro industriali che per postazioni operative fisse o semi-fisse. Il manuale d'uso (Rev.D 2024) deve accompagnare sempre la scala e va esibito in caso di controllo da parte degli organi preposti.
Le 3 configurazioni di uscita — un'unica scala, tre possibilità di sbarco
La CARGO è l'unica scala a palchetto che permette di scegliere il lato di sbarco in fase di installazione, senza acquistare un prodotto diverso. Questo la rende adattabile a qualsiasi layout di magazzino, linea produttiva o postazione operativa.
⬆️ Uscita Frontale Si sbarca sul lato opposto alla rampa di salita. Per accedere a macchinari, scaffalature o superfici di lavoro posizionate di fronte alla scala. Per attivare: rimuovere parapiede in lamiera e due traverse orizzontali.
➡️ Uscita Laterale Destra Sbarco dal lato destro della pedana. Ideale per accesso a linee di produzione, nastri trasportatori o strutture parallele alla scala. Attivazione con chiave a brugola: allentare alloggiamenti, sfilare parapetto, far scorrere parapiedi.
⬅️ Uscita Laterale Sinistra Sbarco dal lato sinistro. Stessa procedura della laterale destra. Permette di adattare la scala a vincoli architettonici o di layout che richiedono l'accesso da un lato specifico.
⚠ Con sbarco frontale o laterale è indispensabile la trattenuta alla base da parte di un secondo operatore. Lo sbarco in quota è consentito solo con scala poggiante sui piedi (non su ruote). Colmare sempre lo spazio vuoto tra scala e superficie di sbarco.
Scheda tecnica — CARGO STP
MaterialeAlluminio estruso — Made in Italy STP (Assago MI)
MontantiRettangolari 90 × 25 mm
GradiniPiani profilo rigato antisdrucciolo 200mm · alzata 250mm · a richiesta forati
Inclinazione rampa60°
Larghezza interna600 mm (piano 600×800) · 800 mm (piano 800×800)
Piano di calpestioProfilo rigato antisdrucciolo 600×800mm o 800×800mm
ParapettoProtezione H 1,00m · Fermapiede 150mm
CorrimanoProfilo tondo Ø40mm
Ruote4 disassate pivottanti Ø125mm nylon/PU · freno doppio pedale
Stabilizzatori2 laterali anti-ribaltamento a manovella
Portata200 kg in carico verticale
NormativaD.Lgs.81/08 Art.113 · UNI EN 14122 · Garanzia 5 anni
FornituraSmontata per il trasporto — rimontabile in cantiere
Componenti chiave — cosa rende industriale la CARGO
Ruote disassate con freno 4 ruote pivottanti Ø125mm in nylon rivestite in poliuretano espanso con dispositivo frenante a doppio pedale. Il disassamento garantisce la rotazione completa delle ruote su se stesse — si manovra la scala come un carrello. Il freno a doppio pedale si attiva e disattiva con un piede senza abbassarsi.
Stabilizzatori laterali anti-ribaltamento 2 stabilizzatori a manovella che portano la piastra di appoggio a terra su entrambi i lati. Prima di salire: ruotare le manovelle fino a contatto con il suolo, verificando che tutte e 4 le ruote poggino completamente. Prima di spostare: ruotare fino ad alzare la piastra di 2-3cm dal suolo.
Gradini piani rigati antisdrucciolo Profilo rigato antisdrucciolo da 200mm — larghezza sufficiente per un appoggio stabile del piede anche con scarpe antinfortunistiche. A richiesta disponibili nella versione forata: il profilo portante forato offre grip direzionale e scolo per liquidi e detriti.
Montanti rettangolari 90×25mm La sezione rettangolare (non quadra) dei montanti garantisce la massima rigidità nel piano di carico e la minima deformazione laterale. Il profilo 90×25mm è dimensionato per le portate industriali previste dalla norma UNI EN 14122.
Piano di calpestio 600×800 o 800×800mm La pedana in profilo rigato antisdrucciolo misura 600×800mm (versioni /6) o 800×800mm (versioni /8). Il piano 800×800 è disponibile nelle configurazioni da 14 gradini in su (H pedana da 3,50m) per maggiore stabilità a quota elevata.
Smontabile — spedita smontata La CARGO viene consegnata in colli separati (rampa, pedana, posteriore, barre di congiunzione, parapetti, corrimani, stabilizzatori). Il montaggio richiede solo una chiave a brugola e segue la sequenza del manuale. Questo riduce significativamente i costi di trasporto per scale oltre 3m di altezza.
Come leggere la tabella tecnica — le 5 colonne spiegate
AH pedana dal suolo — la quota operativa dove l'operatore lavora
BH totale scala = A + 1m parapetto — verificare rispetto al soffitto
CLarghezza interna rampa: 600mm (versioni /6) o 800mm (versioni /8)
DIngombro totale in larghezza con stabilizzatori e ruote
ELunghezza della rampa di salita (a 60°)
Le 26 pagine prodotto — piano 600×800mm e piano 800×800mm
A19RCA/64 · 4 gr 600×800mm
A19RCA/64 · 4 gr 800×800mm
A19RCA/65 · 5 gr 600×800mm
A19RCA/65 · 5 gr 800×800mm
A19RCA/66 · 6 gr 600×800mm
A19RCA/66 · 6 gr 800×800mm
A19RCA/67 · 7 gr 600×800mm
A19RCA/67 · 7 gr 800×800mm
★ PIÙ RICHIESTA · 8 gr 600×800mm
★ PIÙ RICHIESTA · 8 gr 800×800mm
A19RCA/69 · 9 gr 600×800mm
A19RCA/69 · 9 gr 800×800mm
A19RCA/610 · 10 gr 600×800mm
A19RCA/610 · 10 gr 800×800mm
A19RCA/611 · 11 gr 600×800mm
A19RCA/611 · 11 gr 800×800mm
A19RCA/612 · 12 gr 600×800mm
A19RCA/612 · 12 gr 800×800mm
A19RCA/613 · 13 gr 600×800mm
A19RCA/613 · 13 gr 800×800mm
A19RCA/814 · 14 gr 800×800mm — solo questa
A19RCA/815 · 15 gr 800×800mm — solo questa
A19RCA/816 · 16 gr 800×800mm — solo questa
La CARGO STP ha 26 pagine prodotto in 13 taglie (4→16 gradini). Per ogni taglia esistono due pagine distinte: piano 600×800mm e piano 800×800mm. Il piano 800×800mm è più ampio — consigliato per quote superiori a 2,50m e per chi lavora per periodi prolungati in quota.
✔ Taglie 4–13 gradini — disponibili sia con piano 600×800mm che 800×800mm (pagine separate) Per ogni taglia ci sono due pagine distinte. Piano 800×800mm consigliato per quote >2,50m.
A19RCA/64 · 4 gr 600×800mm
4 gradini — H pedana 1,00m · H totale 2,00m · 48,5 kg → A19RCA/64 — 600×800mm — Scheda prodotto
A19RCA/64 · 4 gr 800×800mm
4 gradini — H pedana 1,00m · H totale 2,00m · 48,5 kg → A19RCA/64 — 800×800mm — Scheda prodotto
A19RCA/65 · 5 gr 600×800mm
5 gradini — H pedana 1,25m · H totale 2,25m · 52,5 kg → A19RCA/65 — 600×800mm — Scheda prodotto
A19RCA/65 · 5 gr 800×800mm
5 gradini — H pedana 1,25m · H totale 2,25m · 52,5 kg → A19RCA/65 — 800×800mm — Scheda prodotto
A19RCA/66 · 6 gr 600×800mm
6 gradini — H pedana 1,50m · H totale 2,50m · 56,5 kg → A19RCA/66 — 600×800mm — Scheda prodotto
A19RCA/66 · 6 gr 800×800mm
6 gradini — H pedana 1,50m · H totale 2,50m · 56,5 kg → A19RCA/66 — 800×800mm — Scheda prodotto
A19RCA/67 · 7 gr 600×800mm
7 gradini — H pedana 1,75m · H totale 2,75m · 60,5 kg → A19RCA/67 — 600×800mm — Scheda prodotto
A19RCA/67 · 7 gr 800×800mm
7 gradini — H pedana 1,75m · H totale 2,75m · 60,5 kg → A19RCA/67 — 800×800mm — Scheda prodotto
★ PIÙ RICHIESTA · 8 gr 600×800mm
8 gradini — H pedana 2,00m · H totale 3,00m · 64,5 kg → A19RCA/68 — 600×800mm — Scheda prodotto
★ PIÙ RICHIESTA · 8 gr 800×800mm
8 gradini — H pedana 2,00m · H totale 3,00m · 64,5 kg → A19RCA/68 — 800×800mm — Scheda prodotto

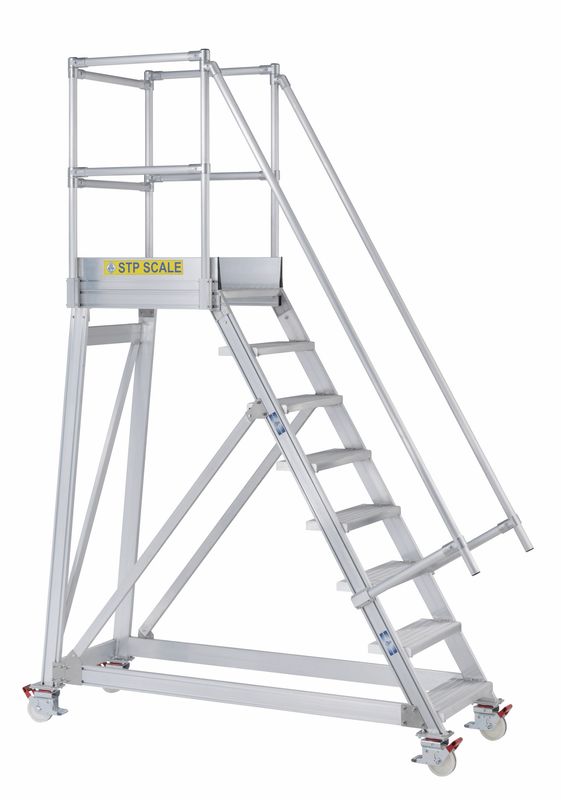

A19RCA/69 · 9 gr 600×800mm
9 gradini — H pedana 2,25m · H totale 3,25m · 68,5 kg → A19RCA/69 — 600×800mm — Scheda prodotto
A19RCA/69 · 9 gr 800×800mm
9 gradini — H pedana 2,25m · H totale 3,25m · 68,5 kg → A19RCA/69 — 800×800mm — Scheda prodotto
A19RCA/610 · 10 gr 600×800mm
10 gradini — H pedana 2,50m · H totale 3,50m · 72,5 kg → A19RCA/610 — 600×800mm — Scheda prodotto
A19RCA/610 · 10 gr 800×800mm
10 gradini — H pedana 2,50m · H totale 3,50m · 72,5 kg → A19RCA/610 — 800×800mm — Scheda prodotto
A19RCA/611 · 11 gr 600×800mm
11 gradini — H pedana 2,75m · H totale 3,75m · 76,5 kg → A19RCA/611 — 600×800mm — Scheda prodotto
A19RCA/611 · 11 gr 800×800mm
11 gradini — H pedana 2,75m · H totale 3,75m · 76,5 kg → A19RCA/611 — 800×800mm — Scheda prodotto
A19RCA/612 · 12 gr 600×800mm
12 gradini — H pedana 3,00m · H totale 4,00m · 80,5 kg → A19RCA/612 — 600×800mm — Scheda prodotto
A19RCA/612 · 12 gr 800×800mm
12 gradini — H pedana 3,00m · H totale 4,00m · 80,5 kg → A19RCA/612 — 800×800mm — Scheda prodotto
A19RCA/613 · 13 gr 600×800mm
13 gradini — H pedana 3,25m · H totale 4,25m · 84,5 kg → A19RCA/613 — 600×800mm — Scheda prodotto
A19RCA/613 · 13 gr 800×800mm
13 gradini — H pedana 3,25m · H totale 4,25m · 84,5 kg → A19RCA/613 — 800×800mm — Scheda prodotto
★ Taglie 14–16 gradini — esclusivamente piano 800×800mm Le configurazioni più alte (H pedana 3,50m→4,00m) hanno esclusivamente il piano 800×800mm — la larghezza maggiore è standard a queste quote.
A19RCA/814 · 14 gr 800×800mm — solo questa
14 gradini — H pedana 3,50m · H totale 4,50m · 99 kg → A19RCA/814 — 800×800mm — solo questa — Scheda prodotto
A19RCA/815 · 15 gr 800×800mm — solo questa
15 gradini — H pedana 3,75m · H totale 4,75m · 104 kg → A19RCA/815 — 800×800mm — solo questa — Scheda prodotto
A19RCA/816 · 16 gr 800×800mm — solo questa
★ 16 gradini — H pedana 4,00m · H totale 5,00m · 109 kg → A19RCA/816 — 800×800mm — solo questa — Scheda prodotto
Tabella tecnica completa — tutti i dati dal manuale STP Rev.D 2024
| Codice | N. gradini | A — H pedana | B — H totale | C — larg. int. | D — larg. tot. | E — lung. rampa | Peso | Scheda |
|---|---|---|---|---|---|---|---|---|
| PIANO DI CALPESTIO 600 × 800 mm | ||||||||
| A19RCA/64 | 4 | 1,00m | 2,00m | 0,60m | 0,90m | 1,45m | 48,5 kg | → |
| A19RCA/65 | 5 | 1,25m | 2,25m | 0,60m | 0,90m | 1,67m | 52,5 kg | → |
| A19RCA/66 | 6 | 1,50m | 2,50m | 0,60m | 0,90m | 1,81m | 56,5 kg | → |
| A19RCA/67 | 7 | 1,75m | 2,75m | 0,60m | 0,90m | 1,95m | 60,5 kg | → |
| A19RCA/68 | 8 | 2,00m | 3,00m | 0,60m | 0,90m | 2,12m | 64,5 kg | → |
| A19RCA/69 | 9 | 2,25m | 3,25m | 0,60m | 0,90m | 2,80m | 68,5 kg | → |
| A19RCA/610 | 10 | 2,50m | 3,50m | 0,60m | 0,90m | 2,45m | 72,5 kg | → |
| A19RCA/611 | 11 | 2,75m | 3,75m | 0,60m | 0,90m | 2,61m | 76,5 kg | → |
| A19RCA/612 | 12 | 3,00m | 4,00m | 0,60m | 0,90m | 2,78m | 80,5 kg | → |
| A19RCA/613 | 13 | 3,25m | 4,25m | 0,60m | 0,90m | 2,94m | 84,5 kg | → |
| PIANO DI CALPESTIO 800 × 800 mm | ||||||||
| A19RCA/814 | 14 | 3,50m | 4,50m | 0,80m | 1,10m | 3,11m | 99 kg | → |
| A19RCA/815 | 15 | 3,75m | 4,75m | 0,80m | 1,10m | 3,27m | 104 kg | → |
| A19RCA/816 | 16 | 4,00m | 5,00m | 0,80m | 1,10m | 3,44m | 109 kg | → |
A = altezza piano di calpestio dal suolo · B = altezza totale scala (A + parapetto 1m) · C = larghezza interna rampa · D = larghezza totale con stabilizzatori · E = lunghezza rampa di salita (inclinazione 60°). Portata: 200 kg in carico verticale. Dati da manuale tecnico STP Rev.D 2024.
Procedura corretta di utilizzo — prima e dopo lo spostamento
Il manuale STP Rev.D 2024 definisce una sequenza precisa obbligatoria. Seguirla ogni volta evita la principale causa di incidenti con scale mobili.
PRIMA DI SPOSTARE la scala:
1Verificare che la scala sia vuota — nessun operatore e nessun oggetto sulla scala o sulla pedana.
2Sbloccare i freni delle 4 ruote — premere il pedale di sblocco su ognuna delle 4 ruote pivottanti.
3Alzare gli stabilizzatori — ruotare le manovelle di entrambi gli stabilizzatori fino a quando le piastre sono alzate di almeno 2-3 cm dal suolo. La scala ora poggia solo sulle 4 ruote.
PRIMA DI SALIRE sulla scala:
1Posizionare la scala nel punto corretto — in esatta corrispondenza del punto di lavoro, su superficie piana e stabile.
2Attivare i freni di tutte e 4 le ruote — premere il pedale di frenata su ognuna. Verificare che le ruote non girino.
3Abbassare gli stabilizzatori — ruotare le manovelle fino a quando le piastre toccano il suolo. Verificare che tutte e 4 le ruote poggino completamente a terra.
4Salire frontalmente — sempre rivolti verso la scala, tenendo saldamente il corrimano. Mai salire di lato o di spalle. Il corpo deve rimanere centrato rispetto alla struttura durante tutta l'operazione.
⚠ Vietato: scala in movimento con operatore o materiali sopra La scala CARGO non può essere spostata con operatori, attrezzi o materiali a bordo. Le ruote pivottanti Ø125mm servono esclusivamente per la movimentazione a vuoto — non è uno spostatore con operatore a bordo. Qualsiasi utilizzo su ruote con carico a bordo viola le prescrizioni del manuale STP e invalida la garanzia. La scala non è isolata elettricamente: prima di ogni utilizzo identificare possibili rischi elettrici nell'area di lavoro (linee sospese, quadri, ecc.).
Accessorio opzionale — Cancelletto di sbarco
Cancelletto di sbarco — cod. CANCARGO Il cancelletto di sbarco è disponibile in tre versioni: laterale, posteriore o anteriore. Sostituisce il corrimano apribile nella posizione di uscita scelta, garantendo che l'operatore non possa uscire dalla pedana senza aprire il cancelletto. Obbligatorio in alcune configurazioni normative. Il cancelletto deve rimanere chiuso quando l'operatore è sulla pedana. Codice: CANCARGO — specificare la posizione desiderata al momento dell'ordine.
Accessori aggiuntivi disponibili su richiesta:
Stabilizzatore a vitePer superfici irregolari dove gli stabilizzatori standard non garantiscono appoggio uniforme
2 ruote tipo carriolaIn alternativa alle 4 ruote standard — per movimentazione in stile carriola su percorsi prestabiliti
Vaschetta porta oggettiIn alluminio 600×200mm — si fissa alla struttura per tenere utensili e minuteria a portata di mano in quota
Gradino forato antisdruccioloAlternativo al gradino rigato standard — profilo portante forato 200mm con grip direzionale e scolo incorporato
Dove si usa la scala CARGO — applicazioni industriali e logistiche
📦 Magazzini e logistica Accesso a scaffalature industriali alte, picking in quota, inventari. Le 4 ruote pivottanti permettono spostamenti rapidi tra le corsie — i stabilizzatori garantiscono la stabilità durante il lavoro. Le versioni a 2,00-2,50m di pedana coprono la maggior parte dei magazzini verticali.
🏭 Manutenzione industriale Accesso a macchinari, quadri elettrici, impianti, canaline in quota. L'uscita laterale destra o sinistra permette di affiancarsi alla macchina con la pedana — l'operatore lavora in modo ergonomico con entrambe le mani libere. Portata 200 kg per operatore con attrezzatura.
🛒 Grande distribuzione (GDO) Rifornimento scaffali alti, allestimento vetrine in quota, manutenzione impianti nei punti vendita. Le ruote in nylon/PU non segnano i pavimenti. Il formato smontato facilita il trasporto e il deposito fuori orario di apertura.
🏗️ Cantieri e costruzioni Installazioni impiantistiche, lavori in quota in capannoni e strutture industriali. Le versioni da 3-4m di pedana (A19RCA/812-816) coprono quote dove le scale tradizionali non arrivano. La fornitura smontata riduce i costi di trasporto in cantieri lontani.
🔬 Laboratori e farmaceutica Accesso a fermentatori, serbatoi, reattori in quota. Le ruote in PU sono compatibili con pavimenti industriali puliti. L'alluminio è resistente a molti agenti chimici e non arrugginisce. Su richiesta STP può fornire versioni con specifiche aggiuntive.
✈️ Aeroporti e infrastrutture Accesso a strutture aeroportuali, manutenzione di veicoli e impianti. La versatilità di uscita (frontale/laterale) si adatta a qualsiasi layout di hangar e officina. Il cancelletto opzionale CANCARGO soddisfa le prescrizioni di sicurezza più stringenti.
Domande frequenti — scala a castello CARGO STP
L'altezza della pedana (colonna A nella tabella) deve corrispondere alla quota a cui l'operatore deve lavorare comodamente con le braccia. Se devi lavorare a 2m da terra → scegli A19RCA/68 (A=2,00m). Se devi lavorare a 3m → scegli A19RCA/612 (A=3,00m). La colonna B (A + 1m parapetto) è l'altezza totale della scala: deve essere ≤ all'altezza netta del locale dove la scala viene installata. Per un capannone con soffitto a 4,50m, la configurazione massima è A19RCA/814 (B=4,50m). Regola pratica: scegli sempre la misura in cui il piano di lavoro sia circa 10-20cm sotto il punto da raggiungere — l'operatore deve stare in piedi sulla pedana con il busto all'interno del parapetto, non appoggiarsi al bordo.
La differenza riguarda la larghezza interna della rampa di salita e le dimensioni del piano di calpestio. Versioni /6 (A19RCA/64-613): larghezza interna 600mm, piano 600×800mm, larghezza totale con stabilizzatori 900mm. Versioni /8 (A19RCA/814-816): larghezza interna 800mm, piano 800×800mm, larghezza totale 1.100mm. Le versioni /8 sono disponibili solo dalle configurazioni da 14 gradini in su (H pedana ≥3,50m) e offrono una pedana più ampia e stabile per quote elevate. Se lo spazio lo consente, per altezze oltre 3m si consiglia la versione 800×800. Verificare sempre che l'ingombro in larghezza (colonna D) sia compatibile con i corridoi del sito di installazione.
La modifica si esegue con una chiave a brugola. Per sbarco frontale: rimuovere il parapiede in lamiera e le due traverse orizzontali sul lato frontale, svitando le fusioni con la chiave a brugola. Per sbarco laterale destro o sinistro: allentare gli alloggiamenti del tubolare tondo, sfilare il parapetto verso l'alto, far scorrere il parapiede nel verso desiderato. La modifica può essere eseguita dopo l'installazione senza smontare l'intera scala. Contattarci prima dell'acquisto se si hanno dubbi sulla configurazione ottimale per il proprio sito.
Il montaggio segue 6 fasi sequenziali: 1) rampa sulla pedana, 2) posteriore alla pedana, 3) barre di congiunzione, 4) parapetti laterali e posteriore, 5) corrimani, 6) piastre spezzaforza (dove previste). Con il manuale STP in mano e due operatori, il montaggio delle versioni medie (8-10 gradini) richiede circa 45-90 minuti. Le versioni più alte (14-16 gradini) richiedono più tempo e si consiglia sempre il lavoro in due. Non sono necessari strumenti particolari: solo una chiave a brugola per le regolazioni. Tutti i componenti vengono spediti etichettati con i riferimenti del manuale.
Il manuale prescrive che la scala deve poggiare su superficie uniforme, piana e stabile. Su superfici con lievi irregolarità, gli stabilizzatori laterali a manovella permettono di compensare piccole differenze di quota. Per superfici con dislivelli più significativi è disponibile l'accessorio opzionale stabilizzatore a vite, che offre una regolazione fine individuale per ciascun piedino. Non è consentito posizionare la scala su ghiaccio, pavimenti scivolosi o superfici eccessivamente contaminate senza aver implementato misure atte a prevenire lo scivolamento. In nessun caso la scala può essere posizionata dall'alto.
Il manuale STP indica che la scala non deve essere utilizzata in ambiente esterno con avverse condizioni climatiche e/o in presenza di vento forte. Per uso esterno con condizioni meteo favorevoli (niente vento, suolo asciutto e stabile) e su superficie piana, è possibile; ma occorre eseguire una valutazione del rischio specifica e verificare che tutte le condizioni di sicurezza siano soddisfatte. In caso di dubbio, contattare STP per una valutazione tecnica del caso specifico.
Quale configurazione CARGO fa per te? Siamo a Rho (MI) con ritiro in sede. Dicci l'altezza da raggiungere, la larghezza del corridoio disponibile e se preferisci uscita frontale o laterale — ti indichiamo il codice esatto tra i 13 disponibili. Disponibile anche il cancelletto CANCARGO e gli accessori optional. Spedizione in tutta Italia.
Scala a castello / palchetto CARGO STP · Alluminio · D.Lgs.81/08 Art.113 · UNI EN 14122 · 200 kg · 13 configurazioni · H pedana 1,00m → 4,00m · Piano 600×800 o 800×800 · Uscita frontale / laterale DX / laterale SX · 4 ruote freno Ø125mm · Garanzia 5 anni · Made in Italy STP · Rho (MI)
Scala a castello CARGO STP
Scala a castello CARGO STP
palchetto industriale smontabile — uscita frontale, laterale DX o SX · 13 misure
La CARGO STP è la scala mobile a palchetto (scala a castello) in alluminio completamente smontabile per uso professionale e industriale continuo. H pedana da 1,00m a 4,00m in 13 configurazioni — piano di calpestio 600×800mm o 800×800mm, parapetto 1,00m, fermapiede 150mm, 4 ruote con freno Ø125mm. La caratteristica distintiva: l'uscita può essere frontale, laterale destra o laterale sinistra — modificabile con una chiave a brugola senza acquistare una scala diversa. D.Lgs.81/08 Art.113 · UNI EN 14122 · Portata 200 kg · Garanzia 5 anni. Made in Italy STP (Assago, MI).
13 misureH pedana 1,00m → 4,00m
200 kgPortata max
3 usciteFrontale · Laterale DX · Laterale SX
60°Inclinazione rampa
5 anniGaranzia STP
✔ Scala a palchetto CARGO — doppia conformità normativa D.Lgs.81/08 + UNI EN 14122 La scala CARGO STP è costruita in conformità al D.Lgs. 81/08 Art.113 (Testo Unico Sicurezza, scala fissa) e testata secondo la norma UNI EN 14122 (mezzi di accesso permanenti ai macchinari industriali). La doppia conformità la rende idonea sia per ambienti di lavoro industriali che per postazioni operative fisse o semi-fisse. Il manuale d'uso (Rev.D 2024) deve accompagnare sempre la scala e va esibito in caso di controllo da parte degli organi preposti.
Le 3 configurazioni di uscita — un'unica scala, tre possibilità di sbarco
La CARGO è l'unica scala a palchetto che permette di scegliere il lato di sbarco in fase di installazione, senza acquistare un prodotto diverso. Questo la rende adattabile a qualsiasi layout di magazzino, linea produttiva o postazione operativa.
⬆️ Uscita Frontale Si sbarca sul lato opposto alla rampa di salita. Per accedere a macchinari, scaffalature o superfici di lavoro posizionate di fronte alla scala. Per attivare: rimuovere parapiede in lamiera e due traverse orizzontali.
➡️ Uscita Laterale Destra Sbarco dal lato destro della pedana. Ideale per accesso a linee di produzione, nastri trasportatori o strutture parallele alla scala. Attivazione con chiave a brugola: allentare alloggiamenti, sfilare parapetto, far scorrere parapiedi.
⬅️ Uscita Laterale Sinistra Sbarco dal lato sinistro. Stessa procedura della laterale destra. Permette di adattare la scala a vincoli architettonici o di layout che richiedono l'accesso da un lato specifico.
⚠ Con sbarco frontale o laterale è indispensabile la trattenuta alla base da parte di un secondo operatore. Lo sbarco in quota è consentito solo con scala poggiante sui piedi (non su ruote). Colmare sempre lo spazio vuoto tra scala e superficie di sbarco.
Scheda tecnica — CARGO STP
MaterialeAlluminio estruso — Made in Italy STP (Assago MI)
MontantiRettangolari 90 × 25 mm
GradiniPiani profilo rigato antisdrucciolo 200mm · alzata 250mm · a richiesta forati
Inclinazione rampa60°
Larghezza interna600 mm (piano 600×800) · 800 mm (piano 800×800)
Piano di calpestioProfilo rigato antisdrucciolo 600×800mm o 800×800mm
ParapettoProtezione H 1,00m · Fermapiede 150mm
CorrimanoProfilo tondo Ø40mm
Ruote4 disassate pivottanti Ø125mm nylon/PU · freno doppio pedale
Stabilizzatori2 laterali anti-ribaltamento a manovella
Portata200 kg in carico verticale
NormativaD.Lgs.81/08 Art.113 · UNI EN 14122 · Garanzia 5 anni
FornituraSmontata per il trasporto — rimontabile in cantiere
Componenti chiave — cosa rende industriale la CARGO
Ruote disassate con freno 4 ruote pivottanti Ø125mm in nylon rivestite in poliuretano espanso con dispositivo frenante a doppio pedale. Il disassamento garantisce la rotazione completa delle ruote su se stesse — si manovra la scala come un carrello. Il freno a doppio pedale si attiva e disattiva con un piede senza abbassarsi.
Stabilizzatori laterali anti-ribaltamento 2 stabilizzatori a manovella che portano la piastra di appoggio a terra su entrambi i lati. Prima di salire: ruotare le manovelle fino a contatto con il suolo, verificando che tutte e 4 le ruote poggino completamente. Prima di spostare: ruotare fino ad alzare la piastra di 2-3cm dal suolo.
Gradini piani rigati antisdrucciolo Profilo rigato antisdrucciolo da 200mm — larghezza sufficiente per un appoggio stabile del piede anche con scarpe antinfortunistiche. A richiesta disponibili nella versione forata: il profilo portante forato offre grip direzionale e scolo per liquidi e detriti.
Montanti rettangolari 90×25mm La sezione rettangolare (non quadra) dei montanti garantisce la massima rigidità nel piano di carico e la minima deformazione laterale. Il profilo 90×25mm è dimensionato per le portate industriali previste dalla norma UNI EN 14122.
Piano di calpestio 600×800 o 800×800mm La pedana in profilo rigato antisdrucciolo misura 600×800mm (versioni /6) o 800×800mm (versioni /8). Il piano 800×800 è disponibile nelle configurazioni da 14 gradini in su (H pedana da 3,50m) per maggiore stabilità a quota elevata.
Smontabile — spedita smontata La CARGO viene consegnata in colli separati (rampa, pedana, posteriore, barre di congiunzione, parapetti, corrimani, stabilizzatori). Il montaggio richiede solo una chiave a brugola e segue la sequenza del manuale. Questo riduce significativamente i costi di trasporto per scale oltre 3m di altezza.
Come leggere la tabella tecnica — le 5 colonne spiegate
AH pedana dal suolo — la quota operativa dove l'operatore lavora
BH totale scala = A + 1m parapetto — verificare rispetto al soffitto
CLarghezza interna rampa: 600mm (versioni /6) o 800mm (versioni /8)
DIngombro totale in larghezza con stabilizzatori e ruote
ELunghezza della rampa di salita (a 60°)
Le 26 pagine prodotto — piano 600×800mm e piano 800×800mm
A19RCA/64 · 4 gr 600×800mm
A19RCA/64 · 4 gr 800×800mm
A19RCA/65 · 5 gr 600×800mm
A19RCA/65 · 5 gr 800×800mm
A19RCA/66 · 6 gr 600×800mm
A19RCA/66 · 6 gr 800×800mm
A19RCA/67 · 7 gr 600×800mm
A19RCA/67 · 7 gr 800×800mm
★ PIÙ RICHIESTA · 8 gr 600×800mm
★ PIÙ RICHIESTA · 8 gr 800×800mm
A19RCA/69 · 9 gr 600×800mm
A19RCA/69 · 9 gr 800×800mm
A19RCA/610 · 10 gr 600×800mm
A19RCA/610 · 10 gr 800×800mm
A19RCA/611 · 11 gr 600×800mm
A19RCA/611 · 11 gr 800×800mm
A19RCA/612 · 12 gr 600×800mm
A19RCA/612 · 12 gr 800×800mm
A19RCA/613 · 13 gr 600×800mm
A19RCA/613 · 13 gr 800×800mm
A19RCA/814 · 14 gr 800×800mm — solo questa
A19RCA/815 · 15 gr 800×800mm — solo questa
A19RCA/816 · 16 gr 800×800mm — solo questa
La CARGO STP ha 26 pagine prodotto in 13 taglie (4→16 gradini). Per ogni taglia esistono due pagine distinte: piano 600×800mm e piano 800×800mm. Il piano 800×800mm è più ampio — consigliato per quote superiori a 2,50m e per chi lavora per periodi prolungati in quota.
✔ Taglie 4–13 gradini — disponibili sia con piano 600×800mm che 800×800mm (pagine separate) Per ogni taglia ci sono due pagine distinte. Piano 800×800mm consigliato per quote >2,50m.
A19RCA/64 · 4 gr 600×800mm
4 gradini — H pedana 1,00m · H totale 2,00m · 48,5 kg → A19RCA/64 — 600×800mm — Scheda prodotto
A19RCA/64 · 4 gr 800×800mm
4 gradini — H pedana 1,00m · H totale 2,00m · 48,5 kg → A19RCA/64 — 800×800mm — Scheda prodotto
A19RCA/65 · 5 gr 600×800mm
5 gradini — H pedana 1,25m · H totale 2,25m · 52,5 kg → A19RCA/65 — 600×800mm — Scheda prodotto
A19RCA/65 · 5 gr 800×800mm
5 gradini — H pedana 1,25m · H totale 2,25m · 52,5 kg → A19RCA/65 — 800×800mm — Scheda prodotto
A19RCA/66 · 6 gr 600×800mm
6 gradini — H pedana 1,50m · H totale 2,50m · 56,5 kg → A19RCA/66 — 600×800mm — Scheda prodotto
A19RCA/66 · 6 gr 800×800mm
6 gradini — H pedana 1,50m · H totale 2,50m · 56,5 kg → A19RCA/66 — 800×800mm — Scheda prodotto
A19RCA/67 · 7 gr 600×800mm
7 gradini — H pedana 1,75m · H totale 2,75m · 60,5 kg → A19RCA/67 — 600×800mm — Scheda prodotto
A19RCA/67 · 7 gr 800×800mm
7 gradini — H pedana 1,75m · H totale 2,75m · 60,5 kg → A19RCA/67 — 800×800mm — Scheda prodotto
★ PIÙ RICHIESTA · 8 gr 600×800mm
8 gradini — H pedana 2,00m · H totale 3,00m · 64,5 kg → A19RCA/68 — 600×800mm — Scheda prodotto
★ PIÙ RICHIESTA · 8 gr 800×800mm
8 gradini — H pedana 2,00m · H totale 3,00m · 64,5 kg → A19RCA/68 — 800×800mm — Scheda prodotto
A19RCA/69 · 9 gr 600×800mm
9 gradini — H pedana 2,25m · H totale 3,25m · 68,5 kg → A19RCA/69 — 600×800mm — Scheda prodotto
A19RCA/69 · 9 gr 800×800mm
9 gradini — H pedana 2,25m · H totale 3,25m · 68,5 kg → A19RCA/69 — 800×800mm — Scheda prodotto
A19RCA/610 · 10 gr 600×800mm
10 gradini — H pedana 2,50m · H totale 3,50m · 72,5 kg → A19RCA/610 — 600×800mm — Scheda prodotto
A19RCA/610 · 10 gr 800×800mm
10 gradini — H pedana 2,50m · H totale 3,50m · 72,5 kg → A19RCA/610 — 800×800mm — Scheda prodotto
A19RCA/611 · 11 gr 600×800mm
11 gradini — H pedana 2,75m · H totale 3,75m · 76,5 kg → A19RCA/611 — 600×800mm — Scheda prodotto
A19RCA/611 · 11 gr 800×800mm
11 gradini — H pedana 2,75m · H totale 3,75m · 76,5 kg → A19RCA/611 — 800×800mm — Scheda prodotto
A19RCA/612 · 12 gr 600×800mm
12 gradini — H pedana 3,00m · H totale 4,00m · 80,5 kg → A19RCA/612 — 600×800mm — Scheda prodotto
A19RCA/612 · 12 gr 800×800mm
12 gradini — H pedana 3,00m · H totale 4,00m · 80,5 kg → A19RCA/612 — 800×800mm — Scheda prodotto
A19RCA/613 · 13 gr 600×800mm
13 gradini — H pedana 3,25m · H totale 4,25m · 84,5 kg → A19RCA/613 — 600×800mm — Scheda prodotto
A19RCA/613 · 13 gr 800×800mm
13 gradini — H pedana 3,25m · H totale 4,25m · 84,5 kg → A19RCA/613 — 800×800mm — Scheda prodotto
★ Taglie 14–16 gradini — esclusivamente piano 800×800mm Le configurazioni più alte (H pedana 3,50m→4,00m) hanno esclusivamente il piano 800×800mm — la larghezza maggiore è standard a queste quote.
A19RCA/814 · 14 gr 800×800mm — solo questa
14 gradini — H pedana 3,50m · H totale 4,50m · 99 kg → A19RCA/814 — 800×800mm — solo questa — Scheda prodotto
A19RCA/815 · 15 gr 800×800mm — solo questa
15 gradini — H pedana 3,75m · H totale 4,75m · 104 kg → A19RCA/815 — 800×800mm — solo questa — Scheda prodotto
A19RCA/816 · 16 gr 800×800mm — solo questa
★ 16 gradini — H pedana 4,00m · H totale 5,00m · 109 kg → A19RCA/816 — 800×800mm — solo questa — Scheda prodotto
Tabella tecnica completa — tutti i dati dal manuale STP Rev.D 2024
| Codice | N. gradini | A — H pedana | B — H totale | C — larg. int. | D — larg. tot. | E — lung. rampa | Peso | Scheda |
|---|---|---|---|---|---|---|---|---|
| PIANO DI CALPESTIO 600 × 800 mm | ||||||||
| A19RCA/64 | 4 | 1,00m | 2,00m | 0,60m | 0,90m | 1,45m | 48,5 kg | → |
| A19RCA/65 | 5 | 1,25m | 2,25m | 0,60m | 0,90m | 1,67m | 52,5 kg | → |
| A19RCA/66 | 6 | 1,50m | 2,50m | 0,60m | 0,90m | 1,81m | 56,5 kg | → |
| A19RCA/67 | 7 | 1,75m | 2,75m | 0,60m | 0,90m | 1,95m | 60,5 kg | → |
| A19RCA/68 | 8 | 2,00m | 3,00m | 0,60m | 0,90m | 2,12m | 64,5 kg | → |
| A19RCA/69 | 9 | 2,25m | 3,25m | 0,60m | 0,90m | 2,80m | 68,5 kg | → |
| A19RCA/610 | 10 | 2,50m | 3,50m | 0,60m | 0,90m | 2,45m | 72,5 kg | → |
| A19RCA/611 | 11 | 2,75m | 3,75m | 0,60m | 0,90m | 2,61m | 76,5 kg | → |
| A19RCA/612 | 12 | 3,00m | 4,00m | 0,60m | 0,90m | 2,78m | 80,5 kg | → |
| A19RCA/613 | 13 | 3,25m | 4,25m | 0,60m | 0,90m | 2,94m | 84,5 kg | → |
| PIANO DI CALPESTIO 800 × 800 mm | ||||||||
| A19RCA/814 | 14 | 3,50m | 4,50m | 0,80m | 1,10m | 3,11m | 99 kg | → |
| A19RCA/815 | 15 | 3,75m | 4,75m | 0,80m | 1,10m | 3,27m | 104 kg | → |
| A19RCA/816 | 16 | 4,00m | 5,00m | 0,80m | 1,10m | 3,44m | 109 kg | → |
A = altezza piano di calpestio dal suolo · B = altezza totale scala (A + parapetto 1m) · C = larghezza interna rampa · D = larghezza totale con stabilizzatori · E = lunghezza rampa di salita (inclinazione 60°). Portata: 200 kg in carico verticale. Dati da manuale tecnico STP Rev.D 2024.
Procedura corretta di utilizzo — prima e dopo lo spostamento
Il manuale STP Rev.D 2024 definisce una sequenza precisa obbligatoria. Seguirla ogni volta evita la principale causa di incidenti con scale mobili.
PRIMA DI SPOSTARE la scala:
1Verificare che la scala sia vuota — nessun operatore e nessun oggetto sulla scala o sulla pedana.
2Sbloccare i freni delle 4 ruote — premere il pedale di sblocco su ognuna delle 4 ruote pivottanti.
3Alzare gli stabilizzatori — ruotare le manovelle di entrambi gli stabilizzatori fino a quando le piastre sono alzate di almeno 2-3 cm dal suolo. La scala ora poggia solo sulle 4 ruote.
PRIMA DI SALIRE sulla scala:
1Posizionare la scala nel punto corretto — in esatta corrispondenza del punto di lavoro, su superficie piana e stabile.
2Attivare i freni di tutte e 4 le ruote — premere il pedale di frenata su ognuna. Verificare che le ruote non girino.
3Abbassare gli stabilizzatori — ruotare le manovelle fino a quando le piastre toccano il suolo. Verificare che tutte e 4 le ruote poggino completamente a terra.
4Salire frontalmente — sempre rivolti verso la scala, tenendo saldamente il corrimano. Mai salire di lato o di spalle. Il corpo deve rimanere centrato rispetto alla struttura durante tutta l'operazione.
⚠ Vietato: scala in movimento con operatore o materiali sopra La scala CARGO non può essere spostata con operatori, attrezzi o materiali a bordo. Le ruote pivottanti Ø125mm servono esclusivamente per la movimentazione a vuoto — non è uno spostatore con operatore a bordo. Qualsiasi utilizzo su ruote con carico a bordo viola le prescrizioni del manuale STP e invalida la garanzia. La scala non è isolata elettricamente: prima di ogni utilizzo identificare possibili rischi elettrici nell'area di lavoro (linee sospese, quadri, ecc.).
Accessorio opzionale — Cancelletto di sbarco
Cancelletto di sbarco — cod. CANCARGO Il cancelletto di sbarco è disponibile in tre versioni: laterale, posteriore o anteriore. Sostituisce il corrimano apribile nella posizione di uscita scelta, garantendo che l'operatore non possa uscire dalla pedana senza aprire il cancelletto. Obbligatorio in alcune configurazioni normative. Il cancelletto deve rimanere chiuso quando l'operatore è sulla pedana. Codice: CANCARGO — specificare la posizione desiderata al momento dell'ordine.
Accessori aggiuntivi disponibili su richiesta:
Stabilizzatore a vitePer superfici irregolari dove gli stabilizzatori standard non garantiscono appoggio uniforme
2 ruote tipo carriolaIn alternativa alle 4 ruote standard — per movimentazione in stile carriola su percorsi prestabiliti
Vaschetta porta oggettiIn alluminio 600×200mm — si fissa alla struttura per tenere utensili e minuteria a portata di mano in quota
Gradino forato antisdruccioloAlternativo al gradino rigato standard — profilo portante forato 200mm con grip direzionale e scolo incorporato
Dove si usa la scala CARGO — applicazioni industriali e logistiche
📦 Magazzini e logistica Accesso a scaffalature industriali alte, picking in quota, inventari. Le 4 ruote pivottanti permettono spostamenti rapidi tra le corsie — i stabilizzatori garantiscono la stabilità durante il lavoro. Le versioni a 2,00-2,50m di pedana coprono la maggior parte dei magazzini verticali.
🏭 Manutenzione industriale Accesso a macchinari, quadri elettrici, impianti, canaline in quota. L'uscita laterale destra o sinistra permette di affiancarsi alla macchina con la pedana — l'operatore lavora in modo ergonomico con entrambe le mani libere. Portata 200 kg per operatore con attrezzatura.
🛒 Grande distribuzione (GDO) Rifornimento scaffali alti, allestimento vetrine in quota, manutenzione impianti nei punti vendita. Le ruote in nylon/PU non segnano i pavimenti. Il formato smontato facilita il trasporto e il deposito fuori orario di apertura.
🏗️ Cantieri e costruzioni Installazioni impiantistiche, lavori in quota in capannoni e strutture industriali. Le versioni da 3-4m di pedana (A19RCA/812-816) coprono quote dove le scale tradizionali non arrivano. La fornitura smontata riduce i costi di trasporto in cantieri lontani.
🔬 Laboratori e farmaceutica Accesso a fermentatori, serbatoi, reattori in quota. Le ruote in PU sono compatibili con pavimenti industriali puliti. L'alluminio è resistente a molti agenti chimici e non arrugginisce. Su richiesta STP può fornire versioni con specifiche aggiuntive.
✈️ Aeroporti e infrastrutture Accesso a strutture aeroportuali, manutenzione di veicoli e impianti. La versatilità di uscita (frontale/laterale) si adatta a qualsiasi layout di hangar e officina. Il cancelletto opzionale CANCARGO soddisfa le prescrizioni di sicurezza più stringenti.
Domande frequenti — scala a castello CARGO STP
L'altezza della pedana (colonna A nella tabella) deve corrispondere alla quota a cui l'operatore deve lavorare comodamente con le braccia. Se devi lavorare a 2m da terra → scegli A19RCA/68 (A=2,00m). Se devi lavorare a 3m → scegli A19RCA/612 (A=3,00m). La colonna B (A + 1m parapetto) è l'altezza totale della scala: deve essere ≤ all'altezza netta del locale dove la scala viene installata. Per un capannone con soffitto a 4,50m, la configurazione massima è A19RCA/814 (B=4,50m). Regola pratica: scegli sempre la misura in cui il piano di lavoro sia circa 10-20cm sotto il punto da raggiungere — l'operatore deve stare in piedi sulla pedana con il busto all'interno del parapetto, non appoggiarsi al bordo.
La differenza riguarda la larghezza interna della rampa di salita e le dimensioni del piano di calpestio. Versioni /6 (A19RCA/64-613): larghezza interna 600mm, piano 600×800mm, larghezza totale con stabilizzatori 900mm. Versioni /8 (A19RCA/814-816): larghezza interna 800mm, piano 800×800mm, larghezza totale 1.100mm. Le versioni /8 sono disponibili solo dalle configurazioni da 14 gradini in su (H pedana ≥3,50m) e offrono una pedana più ampia e stabile per quote elevate. Se lo spazio lo consente, per altezze oltre 3m si consiglia la versione 800×800. Verificare sempre che l'ingombro in larghezza (colonna D) sia compatibile con i corridoi del sito di installazione.
La modifica si esegue con una chiave a brugola. Per sbarco frontale: rimuovere il parapiede in lamiera e le due traverse orizzontali sul lato frontale, svitando le fusioni con la chiave a brugola. Per sbarco laterale destro o sinistro: allentare gli alloggiamenti del tubolare tondo, sfilare il parapetto verso l'alto, far scorrere il parapiede nel verso desiderato. La modifica può essere eseguita dopo l'installazione senza smontare l'intera scala. Contattarci prima dell'acquisto se si hanno dubbi sulla configurazione ottimale per il proprio sito.
Il montaggio segue 6 fasi sequenziali: 1) rampa sulla pedana, 2) posteriore alla pedana, 3) barre di congiunzione, 4) parapetti laterali e posteriore, 5) corrimani, 6) piastre spezzaforza (dove previste). Con il manuale STP in mano e due operatori, il montaggio delle versioni medie (8-10 gradini) richiede circa 45-90 minuti. Le versioni più alte (14-16 gradini) richiedono più tempo e si consiglia sempre il lavoro in due. Non sono necessari strumenti particolari: solo una chiave a brugola per le regolazioni. Tutti i componenti vengono spediti etichettati con i riferimenti del manuale.
Il manuale prescrive che la scala deve poggiare su superficie uniforme, piana e stabile. Su superfici con lievi irregolarità, gli stabilizzatori laterali a manovella permettono di compensare piccole differenze di quota. Per superfici con dislivelli più significativi è disponibile l'accessorio opzionale stabilizzatore a vite, che offre una regolazione fine individuale per ciascun piedino. Non è consentito posizionare la scala su ghiaccio, pavimenti scivolosi o superfici eccessivamente contaminate senza aver implementato misure atte a prevenire lo scivolamento. In nessun caso la scala può essere posizionata dall'alto.
Il manuale STP indica che la scala non deve essere utilizzata in ambiente esterno con avverse condizioni climatiche e/o in presenza di vento forte. Per uso esterno con condizioni meteo favorevoli (niente vento, suolo asciutto e stabile) e su superficie piana, è possibile; ma occorre eseguire una valutazione del rischio specifica e verificare che tutte le condizioni di sicurezza siano soddisfatte. In caso di dubbio, contattare STP per una valutazione tecnica del caso specifico.
Quale configurazione CARGO fa per te? Siamo a Rho (MI) con ritiro in sede. Dicci l'altezza da raggiungere, la larghezza del corridoio disponibile e se preferisci uscita frontale o laterale — ti indichiamo il codice esatto tra i 13 disponibili. Disponibile anche il cancelletto CANCARGO e gli accessori optional. Spedizione in tutta Italia.
Affina per
Filtri
Filtri
Mostra prezzi in:EUR
