TRABATTELLO ZETA a norma europea
Trabattello ZETA STP · EN1004 senza ancoraggio · Acciaio Ø50mm · 6 configurazioni · H lavoro fino a 13,54m · Piano CARPLY 1970×1060mm · 200 kg · Ruote Ø200mm doppio pedale · Staffoni 3030×3040mm inclusi · 5 anni · Rho (MI)
Trabattello ZETA STP
Trabattello ZETA STP
a norma europea EN1004 — senza ancoraggio: 6 configurazioni fino a 13,54m
Il ZETA STP EN1004 è il ponteggio mobile in acciaio Ø50mm di STP che elimina l'obbligo di ancoraggio: nessun ancoraggio in interno per tutte e 6 le configurazioni (H piano max 12,00m al limite EN1004). Montanti Ø50mm, campata 1500mm, piano CARPLY 1970×1060mm, portata 200 kg, ruote Ø200mm freno doppio pedale, staffoni inclusi (base operativa 3030×3040mm). Garanzia 5 anni. Made in Italy STP.
EN1004Senza ancoraggio interno — tutte le 6 config.
6 config.Da 3 a 8 campate
13,54mH lavoro max (8 campate)
200 kgPortata (2 persone)
1970×1060Piano CARPLY (mm)
✔ EN1004 — cosa significa "senza ancoraggio" per il ZETA: interno vs esterno La norma UNI EN 1004 definisce due soglie distinte. In ambiente interno: H piano ≤ 12m senza ancoraggio — tutte e 6 le configurazioni ZETA EN1004 rientrano in questo limite (la massima da 8 campate ha H piano esattamente 12,00m). In ambiente esterno: H piano ≤ 8m senza ancoraggio — le prime 3 configurazioni (3, 4 e 5 campate, H piano 4,50m / 6,00m / 7,50m) sono senza ancoraggio anche in esterno; le ultime 3 (6, 7 e 8 campate, H piano 9,00m / 10,50m / 12,00m) richiedono ancoraggio in uso esterno. Fare sempre riferimento al manuale allegato.
⚠ Uso esterno: le ultime 3 configurazioni (6, 7, 8 campate) richiedono ancoraggio In uso esterno: 6 campate (H piano 9,00m), 7 campate (H piano 10,50m) e 8 campate (H piano 12,00m) superano la soglia EN1004 di 8m → ancoraggio obbligatorio in esterno. In uso interno: tutte e 6 le configurazioni sono senza ancoraggio. Per le prime 3 (3/4/5 campate, H piano ≤ 7,50m): nessun ancoraggio in nessun ambiente.
L'ancoraggio è sempre disponibile nel tuo cantiere? Se pareti, pilastri o strutture fisse sono sempre a portata e il DVR non richiede EN1004, la versione ZETA D.Lgs.81 ha struttura identica — potrebbe essere sufficiente senza la certificazione EN1004.
→ Vedi ZETA D.Lgs.81
Scheda tecnica — ZETA STP EN1004
Materiale montantiAcciaio zincato elettroliticamente Ø50mm
Base con stabilizzatori2500 × 1550 mm (ingombro per passaggio)
Base operativa con staffoni3030 × 3040 mm ← misura da pianificare
Altezza base300 mm
Campata1500 mm
Piano di lavoroCARPLY 1970×1060mm · fissa + botola · ganci antivento
RuoteØ200mm · freno doppio pedale · portata 400 kg/cad.
Portata200 kg (max 2 operatori)
NormativaUNI EN 1004 · interno ≤12m H piano · esterno ≤8m H piano
Garanzia5 anni STP · Made in Italy
Le due misure di base — quale usare e quando
Base con stabilizzatori (ingombro fisico) 2500 × 1550 mm Per verificare se il trabattello passa da un'apertura o entra in un locale. Non è la misura operativa.
Base con staffoni EN1004 ← misura operativa 3030 × 3040 mm La misura da pianificare per lo spazio operativo. Staffoni inclusi in dotazione — devono essere montati prima dell'uso. 2 giunti di bloccaggio STP per ogni staffa.
Le 6 configurazioni ZETA EN1004 — immagini e link diretti alle schede
✔ 3 campate — int. + est.
✔ 4 campate — int. + est.
✔ 5 campate — int. + est.
✔ int. — ⚠ anc. esterno
✔ int. — ⚠ anc. esterno
★ 8 campate — H lavoro 13,54m
Badge verde = senza ancoraggio in interno e in esterno · Badge arancio = senza ancoraggio in interno, ancoraggio richiesto in esterno · Badge blu = configurazione massima (H piano esattamente al limite EN1004 di 12m in interno).
✔ 3 campate — int. + est.

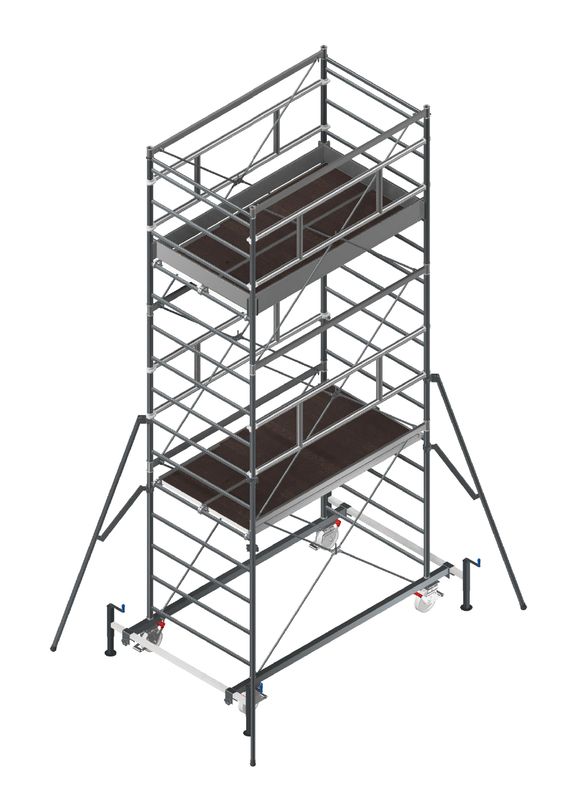

ZETA EN1004 — 3 campate H struttura 4,80m
4,50mH piano
4,80mH struttura
6,06mH lavoro
✔ Interno senza ancoraggio ✔ Esterno senza ancoraggio (H piano 4,50m) Soffitti 5,00–6,50m
H piano 4,50m — sotto la soglia di 8m sia per interno che esterno. Nessun ancoraggio in nessun ambiente. La configurazione più agile: capannoni bassi, uffici con doppia altezza, soffitti tra 5,00m e 6,00m. Piano CARPLY 1970×1060mm, 200 kg.
→ Scheda — ZETA 3 campate ✔ 4 campate — int. + est.

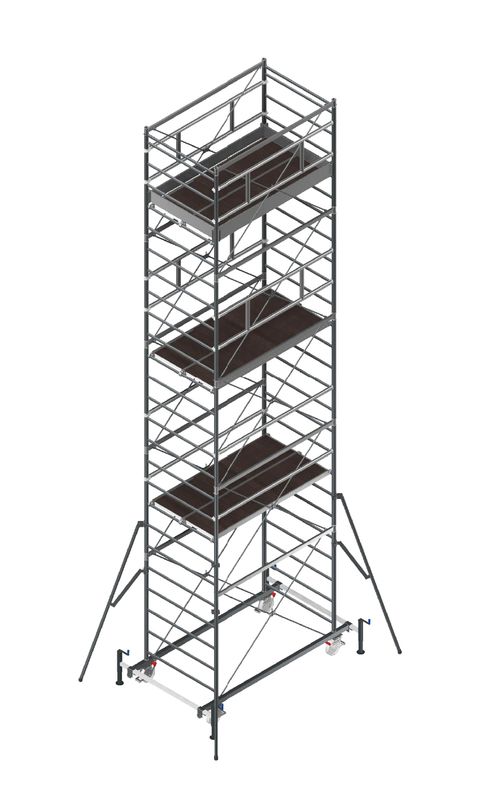

ZETA EN1004 — 4 campate H struttura 6,30m
6,00mH piano
6,30mH struttura
7,55mH lavoro
✔ Interno senza ancoraggio ✔ Esterno senza ancoraggio (H piano 6,00m) Capannoni 6,50–7,50m
H piano 6,00m — ancora sotto la soglia di 8m EN1004 per l'esterno. Nessun ancoraggio né in interno né in esterno. Per capannoni e chiese con soffitti tra 6,50m e 7,50m, facciate di edifici a 2 piani. La versione più richiesta per manutenzione industriale in ambienti aperti.
→ Scheda — ZETA 4 campate ✔ 5 campate — int. + est.

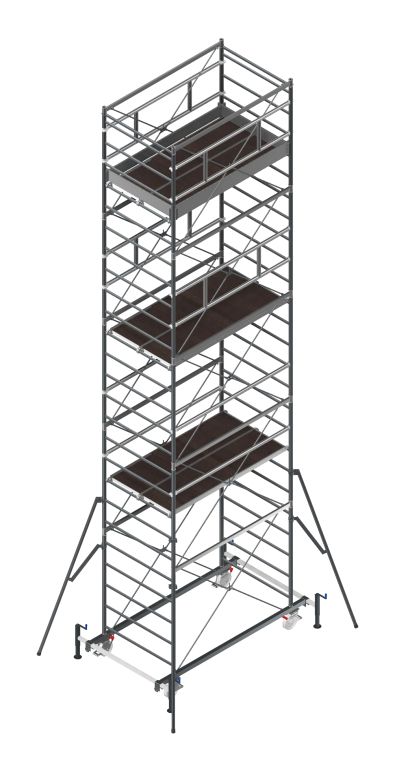

ZETA EN1004 — 5 campate A29Z1775 · H struttura 7,80m
7,50mH piano
7,80mH struttura
9,05mH lavoro
✔ Interno senza ancoraggio ✔ Esterno senza ancoraggio (H piano 7,50m <8m) Facciate 3 piani · teatri · chiese
H piano 7,50m — ancora sotto la soglia di 8m EN1004. L'ultima configurazione senza ancoraggio anche in esterno. H lavoro 9,05m: quasi 9 metri alla mano. Per facciate di edifici a 3 piani, teatri, chiese con navate 8-9m. Cod. A29Z1775.
→ Scheda — ZETA 5 campate A29Z1775 ✔ int. — ⚠ anc. esterno

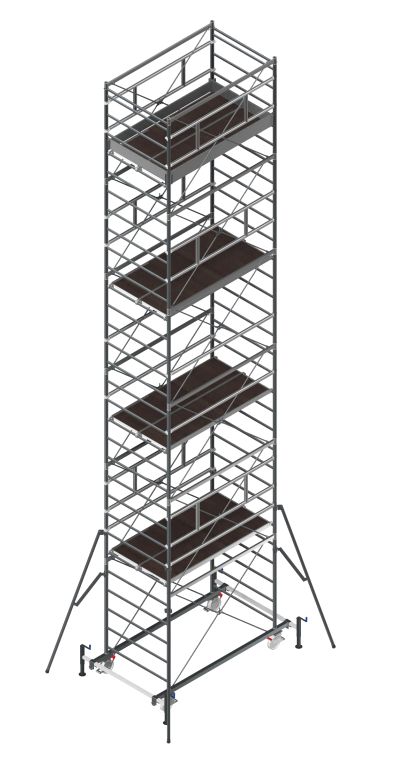

ZETA EN1004 — 6 campate A29Z1927 · H struttura 9,30m · 4 piani lavoro
9,00mH piano
9,30mH struttura
10,55mH lavoro
✔ Interno senza ancoraggio ⚠ Esterno: ancoraggio (H piano 9,00m >8m) 4 piani lavoro inclusi · campanili · capannoni 10m
H piano 9,00m — supera la soglia EN1004 di 8m per esterno: ancoraggio richiesto solo in esterno. In interno nessun ancoraggio. H lavoro 10,55m. Include 4 piani di lavoro. Per campanili, navate di chiese, capannoni industriali tra 9m e 10m. Cod. A29Z1927.
→ Scheda — ZETA 6 campate A29Z1927 ✔ int. — ⚠ anc. esterno

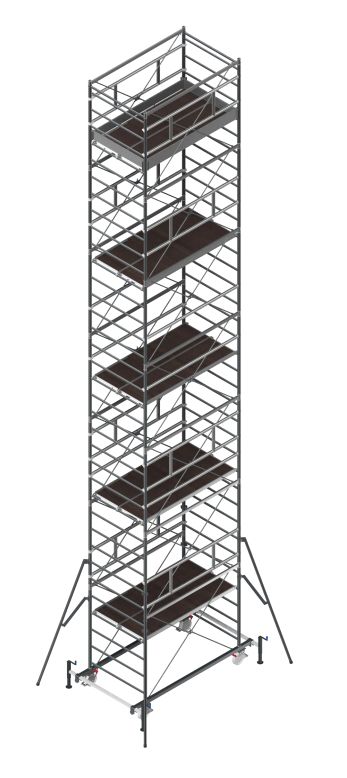

ZETA EN1004 — 7 campate A29Z11079 · H struttura 10,80m · 5 piani lavoro
10,50mH piano
10,80mH struttura
12,05mH lavoro
✔ Interno senza ancoraggio ⚠ Esterno: ancoraggio (H piano 10,50m >8m) 5 piani lavoro · restauro storico · grandi capannoni
H piano 10,50m, H lavoro 12,05m. In interno nessun ancoraggio (H piano 10,50m <12m). In esterno ancoraggio richiesto. Include 5 piani di lavoro. Per restauro di edifici storici, campanili alti, grandi capannoni industriali fino a 11m di altezza interna. Cod. A29Z11079.
→ Scheda — ZETA 7 campate A29Z11079 ★ 8 campate — H lavoro 13,54m

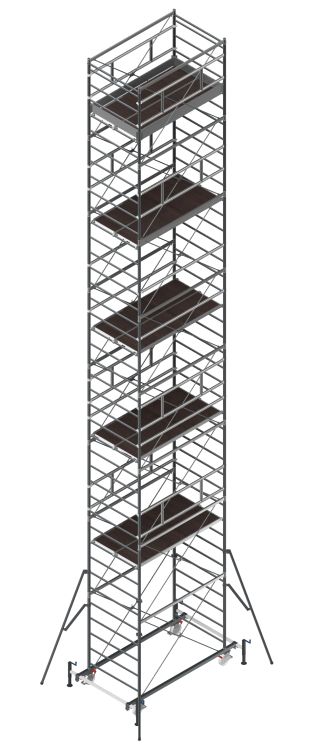

ZETA EN1004 — 8 campate ★ max A29Z11230 · H struttura 12,30m
12,00mH piano
12,30mH struttura max
13,54m ★H lavoro max
⚠ Interno: H piano 12,00m = esattamente al limite EN1004 ⚠ Esterno: ancoraggio obbligatorio ★ Configurazione massima ZETA EN1004
La configurazione massima: H piano 12,00m, H lavoro 13,54m. In interno: H piano 12,00m è esattamente al limite EN1004 di 12m — fare sempre riferimento al manuale allegato. In esterno ancoraggio obbligatorio. Per i capannoni industriali e le strutture più alte. Cod. A29Z11230. Contattarci per supporto tecnico prima dell'acquisto.
→ Scheda — ZETA 8 campate A29Z11230
Tabella riepilogativa — ancoraggio per configurazione e ambiente
| Configurazione | Codice | H piano | H struttura | H lavoro | Interno (≤12m) | Esterno (≤8m) |
|---|---|---|---|---|---|---|
| 3 campate | — | 4,50m | 4,80m | 6,06m | ✔ No | ✔ No |
| 4 campate | — | 6,00m | 6,30m | 7,55m | ✔ No | ✔ No |
| 5 campate | A29Z1775 | 7,50m | 7,80m | 9,05m | ✔ No | ✔ No (7,50m <8m) |
| 6 campate | A29Z1927 | 9,00m | 9,30m | 10,55m | ✔ No | ⚠ Sì (9,00m >8m) |
| 7 campate | A29Z11079 | 10,50m | 10,80m | 12,05m | ✔ No | ⚠ Sì |
| 8 campate ★ | A29Z11230 | 12,00m | 12,30m | 13,54m ★ | ⚠ al limite (12,00m) | ⚠ Sì |
Campata 1500mm. Base con stabilizzatori: 2500×1550mm. Base operativa con staffoni inclusi: 3030×3040mm. Portata: 200 kg. Piano CARPLY 1970×1060mm. ★ = configurazione massima. Limite EN1004 interno = H piano ≤12m · Limite EN1004 esterno = H piano ≤8m. Per la configurazione a 8 campate (H piano=12,00m esatti) fare sempre riferimento al manuale allegato.
ZETA EN1004 vs ZETA D.Lgs.81 — confronto diretto
✔ ZETA EN1004 — questa pagina
Configurazioni: 6 (3→8 campate, H lavoro 6,06–13,54m)
Ancoraggio interno: non richiesto per tutte le 6 configurazioni
Ancoraggio esterno: non richiesto per prime 3 (H piano ≤7,50m); richiesto per ultime 3
Cantieri pubblici: soddisfa capitolati che richiedono EN1004
Documentazione: dichiarazione di conformità UNI EN 1004
⚠ ZETA D.Lgs.81 — vedi scheda →
Configurazioni: 5 (3→7 campate, H lavoro 5,80–12,05m)
Ancoraggio interno: obbligatorio per tutte le configurazioni (>4m H struttura)
Ancoraggio esterno: obbligatorio per tutte le configurazioni
Cantieri pubblici: potrebbe non soddisfare capitolati EN1004
Documentazione: dichiarazione di conformità D.Lgs.81/2008
Quando il ZETA EN1004 è la scelta corretta
🏭Capannoni a struttura apertaStruttura metallica senza pareti continue: nessun punto di ancoraggio disponibile. Il ZETA EN1004 si usa liberamente in interno senza ancoraggio in tutte e 6 le configurazioni — da 6,06m a 13,54m di H lavoro.
📋Appalti pubblici EN1004Capitolati pubblici, enti locali e grandi committenti richiedono sempre più spesso EN1004. Il ZETA EN1004 soddisfa con dichiarazione di conformità UNI EN 1004 inclusa.
🏛️Edifici storiciIn edifici storici l'ancoraggio a pareti affrescate è spesso vietato dalla Soprintendenza. In interno: nessun ancoraggio fino a H lavoro 13,54m (8 campate) — condizione frequentemente imposta nei capitolati di restauro.
🏗️Facciate esterne (3/4/5 campate)Le prime 3 configurazioni (H piano ≤7,50m) sono senza ancoraggio anche in esterno. Per facciate di edifici fino a 3 piani (H lavoro fino a 9,05m) senza necessità di ancorare a infissi o strutture esterne.
🔌Impiantistica in grandi spaziInstallazione di impianti su strutture fino a ~13,54m in ambienti interni senza ancoraggio. Piano CARPLY 1970×1060mm — il più ampio della gamma STP — per due operatori con materiali ingombranti.
🎭Teatri e grandi saleAllestimento di illuminotecnica, rigging e impianti scenici in teatri con soffitti fino a 13m. Nessun ancoraggio, spostamenti rapidi su ruote Ø200mm tra postazioni durante le pause.
Domande frequenti — ZETA STP EN1004
Sì, ma con una precisazione importante. La configurazione a 8 campate (A29Z11230) ha H piano esattamente 12,00m — al limite della soglia EN1004 per uso interno senza ancoraggio. La norma UNI EN 1004 prevede l'uso non ancorato in interno fino a H piano 12m inclusi, quindi tecnicamente rientra nel limite. Fare sempre riferimento al manuale allegato al trabattello per le condizioni operative specifiche di questa configurazione. In uso esterno l'ancoraggio è invece obbligatorio (H piano 12,00m supera la soglia di 8m).
La norma UNI EN 1004 prevede due soglie distinte per l'uso non ancorato: H piano ≤12m in interno e H piano ≤8m in esterno. La soglia esterna è più bassa perché all'esterno ci sono fattori aggiuntivi di instabilità (vento, superfici irregolari, terreno non livellato) che richiedono maggiori precauzioni. Le configurazioni da 6 campate in su (H piano 9,00m, 10,50m, 12,00m) superano la soglia di 8m per l'esterno. In ambiente interno, invece, tutte e 6 le configurazioni restano entro il limite di 12m e non richiedono ancoraggio.
Struttura identica in ogni componente: acciaio Ø50mm, campata 1500mm, piano CARPLY 1970×1060mm, portata 200 kg, ruote Ø200mm doppio pedale, staffoni 3030×3040mm inclusi. La differenza è esclusivamente normativa. EN1004: 6 configurazioni (3-8 campate), nessun ancoraggio in interno per tutte, nessun ancoraggio in esterno per le prime 3. D.Lgs.81: 5 configurazioni (stessi campate ma senza la configurazione a 8), ancoraggio obbligatorio per tutte. Se puoi sempre ancorare e il DVR non richiede EN1004, la versione D.Lgs.81 è equivalente strutturalmente.
Il P22 EN1004 raggiunge H struttura 13,60m (H lavoro ~14,60m) contro i 12,30m struttura (H lavoro 13,54m) del ZETA EN1004. La differenza è nella campata: ZETA 1500mm, P22 2000mm. Entrambi usano montanti Ø50mm e piano CARPLY. In pratica: se hai bisogno di lavorare oltre 13,54m alla mano, valuta il P22 EN1004. Se lavori fino a 13,54m e vuoi la versione EN1004 con campata 1500mm, il ZETA EN1004 a 8 campate è la scelta. Contattarci per la scelta della configurazione corretta.
Gli staffoni anti-ribaltamento laterali (che portano la base da 2500×1550mm a 3030×3040mm) sono inclusi nella dotazione standard del ZETA EN1004 in tutte le configurazioni. Non si comprano a parte. Ogni staffa ha 2 giunti di bloccaggio esclusivi STP. La misura da pianificare per lo spazio operativo è 3030×3040mm — non la base da 2500×1550mm che serve solo per il passaggio da aperture o ingressi.
Quale configurazione ZETA EN1004 fa per te? Siamo a Rho (MI) con ritiro in sede. Dicci l'altezza da raggiungere, l'ambiente (interno/esterno) e se l'ancoraggio è disponibile — ti indichiamo la configurazione corretta tra le 6 disponibili (da 3 a 8 campate). Consegna in tutta Italia.
